점프 시동으로 간신히 들어온 시빅 하이브리드. 열어보니 NiMH 배터리팩은 전압만 남아있고, 12V 보조배터리는 10V로 주저앉아 있었습니다. 16만 km 동안 방치된 흡기구까지 — 3종 동시 수리 후 완전히 다른 차가 된 과정을 기술적으로 설명합니다.
|
핵심 요약: 16만 km 혼다 시빅 하이브리드가 배터리팩 완전 방전 + 12V 보조배터리 10V 하락의 이중 고장으로 입고되었습니다. NiMH 배터리팩 교체, 12V 배터리 교체, 엔진 흡기구 크리닝 3종 수리 후 ASSIST·CHARGE 정상 복귀, 배터리팩 SOC 100% 회복, 엔진 소음 대폭 개선을 확인했습니다.
|
점프해서 간신히 시동을 켜서 혼다 시빅 하이브리드가 배터리팩 교체를 위해 도착했습니다.
시동을 껏다 켜니 온갖 경고등이 다 들어오고 먹통입니다.

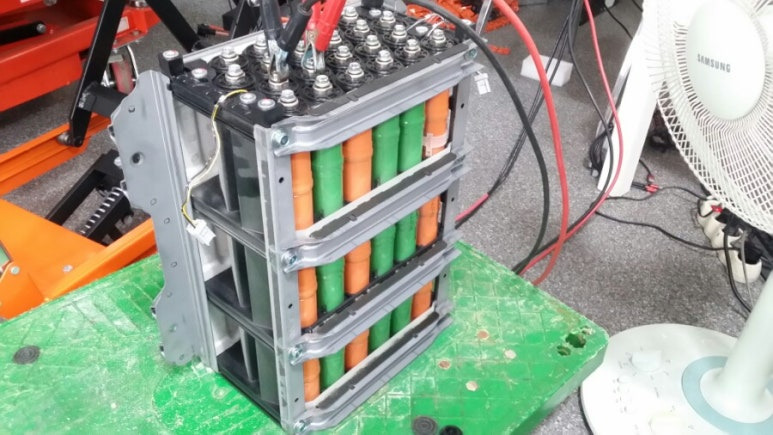

배터리팩을 탈거해 사용가능 용량검사를 했습니다만 거의 다 죽었습니다.
딱 숨만 붙어 있습니다.(전압만 나옵니다).

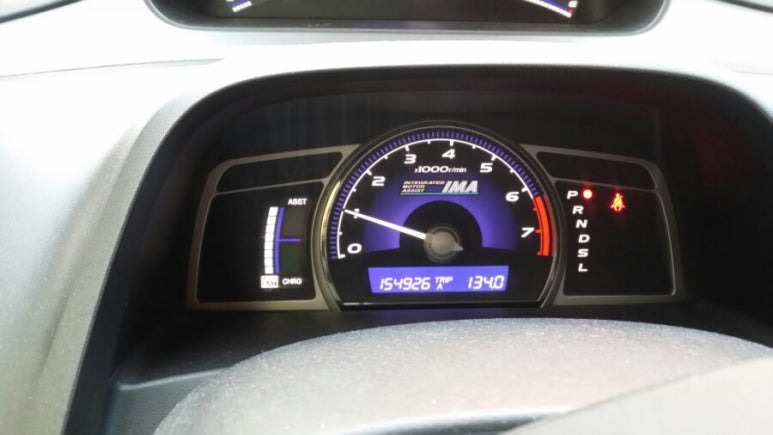

배터리팩 교체후 시동을 켜보았습니다.
배터리팩 충전상태가 거의 100%입니다.

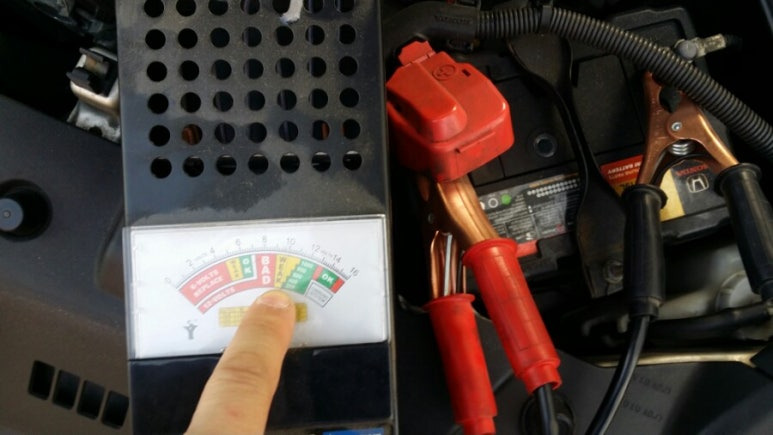

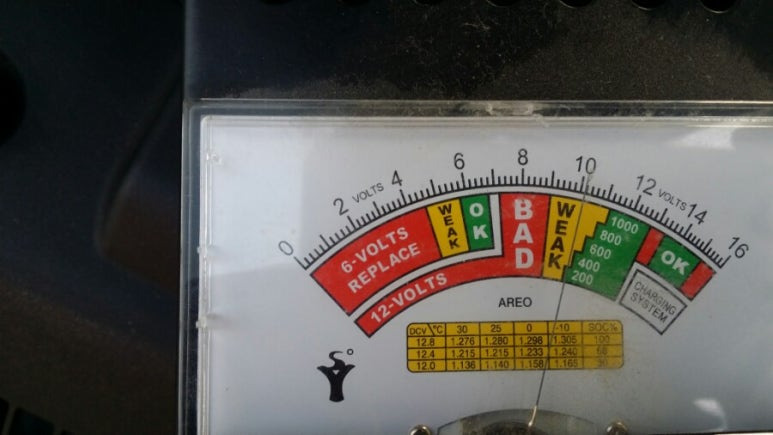

12볼트 배터리도 죽은 상태이며, 전압이 10VOLT에 불과합니다.
이 상태에서는 아예 시동이 걸리지 않습니다.

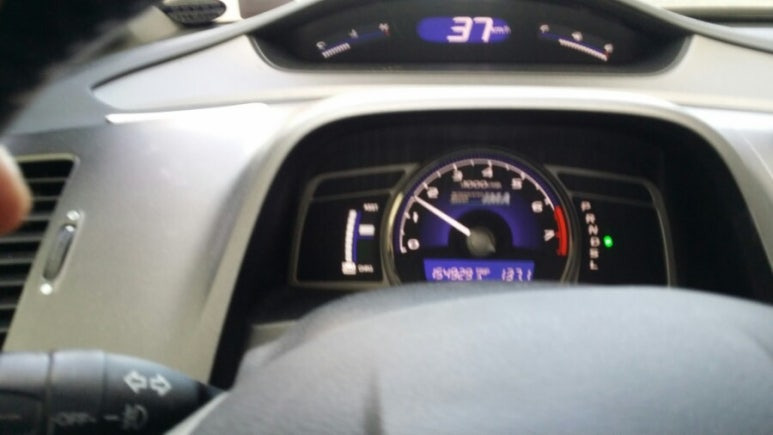

배터리팩과 12볼트 배터리를 교체후 시운전 했습니다.
배터리팩의 충전상태가 거의 100프로 상태를 유지하고 ASSIST 와 CHARGE가 원활합니다.

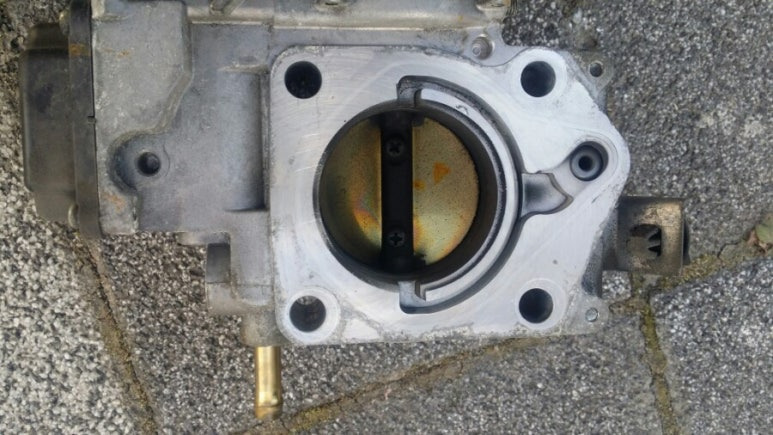

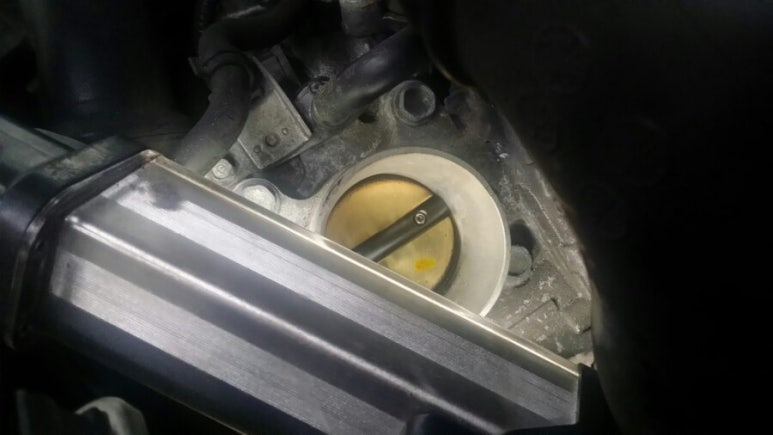

15만 KM를 타는동안 엔진 흡기구 청소도 안되어 분해해서 깨끗이 크리닝했습니다.
엔진 소리가 왼전 다릅니다.
입고 당시 상태 — 두 가지 배터리가 동시에 방전
점프 시동이 필요했던 이유: 12V 보조 배터리가 10V까지 하락하면 ECU·BCM·각종 센서의 최소 작동 전압(약 10.5~11V)에 근접하거나 미달합니다. 이 상태에서는 스타터 모터를 구동할 전력이 없어 정상 시동이 불가능합니다. HEV 배터리팩 방전과 12V 배터리 방전이 동시에 발생하면 차량 전체가 완전히 먹통 상태가 됩니다.

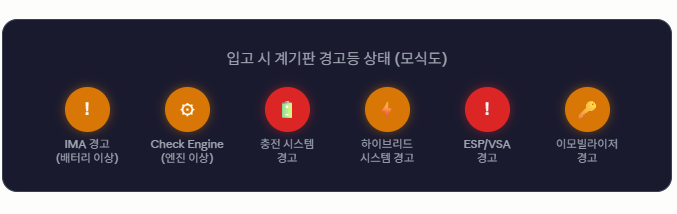

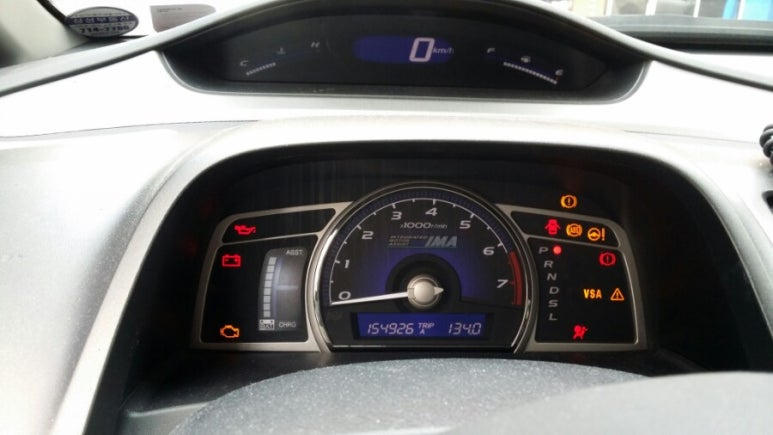

온갖 경고등이 한꺼번에 점등된 이유
시동을 껐다 켰을 때 계기판에 경고등이 동시에 가득 켜진 것은 이 차량의 고장이 얼마나 복합적인지를 보
여줍니다.
|
왜 경고등이 한꺼번에 켜지나: 12V 배터리가 10V까지 낮아지면 차량 내 ECU들이 리셋되거나 저전압 오류를 기록합니다. 재시동 시 모든 ECU가 동시에 자기진단을 시작하면서, 각자가 발견한 오류 코드를 계기판에 동시 점등합니다. 이때 표시되는 경고등 대부분은 실제 해당 부품의 고장이 아니라 12V 전압 불안정에서 파생된 '연쇄 오류'입니다. 12V 배터리와 HEV 팩을 교체하고 코드를 초기화하면 대부분 소거됩니다.
|

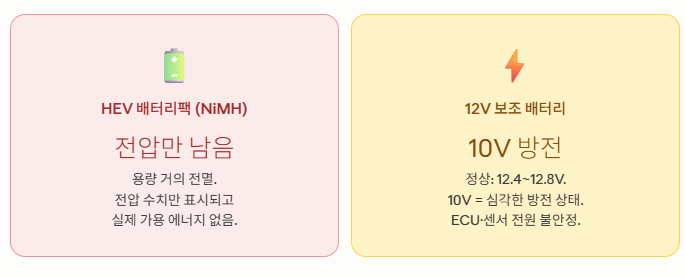

수리 전·후 배터리 상태 비교
NiMH 배터리팩이 "전압만 남은" 상태의 기술적 의미
기술 해설 1전압과 용량은 다르다 — "전압 있음 ≠ 사용 가능"
방전된 NiMH 셀은 부하가 없는 개방 회로(Open Circuit) 상태에서 일정 전압을 유지합니다. 이것이 "전압만 남아있다"는 의미입니다. 그러나 실제 전류를 끌어내면(부하를 가하면) 전압이 즉시 임계값 이하로 붕괴합니다. 배터리 진단에서 "전압은 있는데 용량 검사를 하니 죽었다"는 표현은 바로 이 현상을 설명합니다. 전압만으로 배터리 상태를 판단하는 것이 위험한 이유가 여기에 있습니다.
기술 해설 216만 km NiMH 셀 완전 방전의 내부 메커니즘
혼다 시빅 IMA 시스템의 파나소닉 NiMH 배터리는 16만 km의 수만 회 충방전 사이클에서 양극 니켈 수산화물의 결정 구조가 서서히 변형됩니다. 결정 변형이 임계점을 넘으면 셀이 더 이상 리튬 이온을 보유하지 못하고 자가방전이 급격히 빨라집니다. 자가방전이 충전 속도를 초과하는 순간부터 배터리는 사용 중에도 방전되는 상태가 되고, 결국 SOC를 유지하지 못하고 방전으로 귀결됩니다.
기술 해설 312V 보조 배터리 10V 방전이 초래한 시스템 마비
혼다 시빅 하이브리드의 IMA 시스템 컨트롤 유닛(MCU)과 PCM(파워트레인 컨트롤 모듈)은 12V 배터리에서 제어 전원을 공급받습니다. 12V가 10V로 하락하면 MCU의 정상 작동 전압(일반적으로 10.5V 이상)에 미달해 IMA 시스템 전체가 셧다운됩니다. 동시에 BCM, 이모빌라이저, ABS 모듈 등 차량 내 모든 ECU가 저전압 상태를 기록하고 경고등을 점등합니다. 이것이 시동을 껐다 켰을 때 "먹통"이 된 기술적 원인입니다.

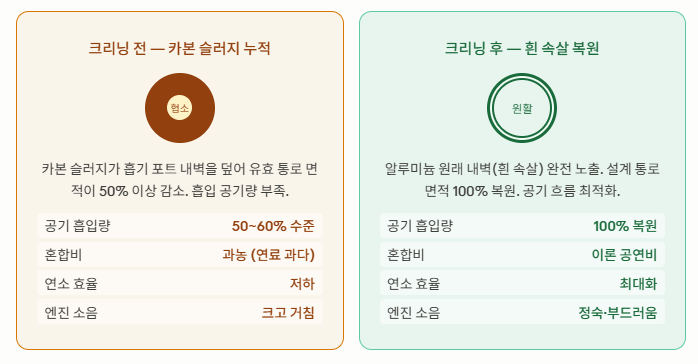

엔진 흡기구 크리닝 — 왜 하이브리드에서 더 중요한가

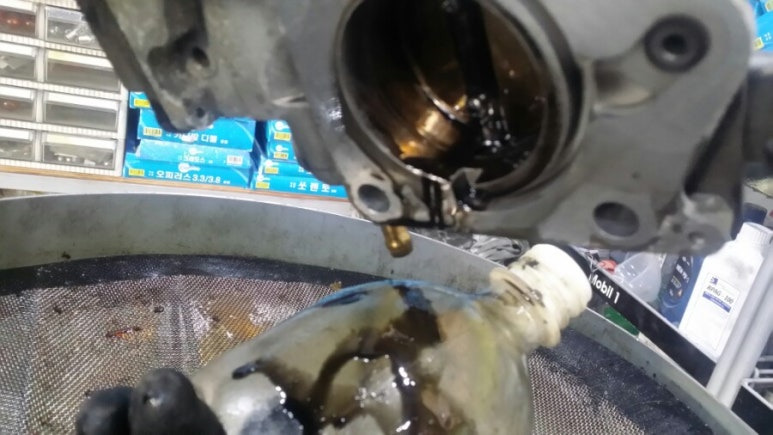

16만 km 동안 단 한 번도 청소하지 않은 흡기구를 분해하자 내부에는 카본 슬러지가 가득했습니다. 엔진 흡기구 크리닝이 하이브리드 차량에서 특히 중요한 이유를 기술적으로 설명합니다.
핵심하이브리드 엔진의 단속 운전이 흡기 카본을 가속하는 이유
혼다 IMA 시스템은 감속·정차 시 엔진을 끄고 재출발 시 재시동하는 패턴을 반복합니다. 엔진이 차가운 상태에서 재시동될 때마다 냉간 상태의 연료가 불완전 연소되어 미연소 탄화수소가 흡기 포트 내벽에 달라붙습니다. 일반 가솔린 차량보다 엔진 시동 횟수가 수배 많기 때문에 카본 누적 속도가 구조적으로 빠릅니다. 16만 km에서 청소 한 번 안 했다면 상당한 카본 축적은 필연적입니다.
3종 수리 완료 후 — 시운전 결과
입고 시 — 점프 시동으로 간신히 도착
HEV 팩 전압만 남음. 12V 배터리 10V. 계기판 경고등 가득. 시동 껐다 켜면 완전 먹통.
HEV 배터리팩 교체
신품 NiMH 팩 장착. IMA 컨트롤 유닛 초기화. 팩 SOC 100% 달성 확인.
12V 보조 배터리 교체
방전 배터리 제거 후 신품 장착. 12.6V 이상 안정적 전압 확인. 모든 ECU 정상 재초기화.
엔진 흡기구 크리닝

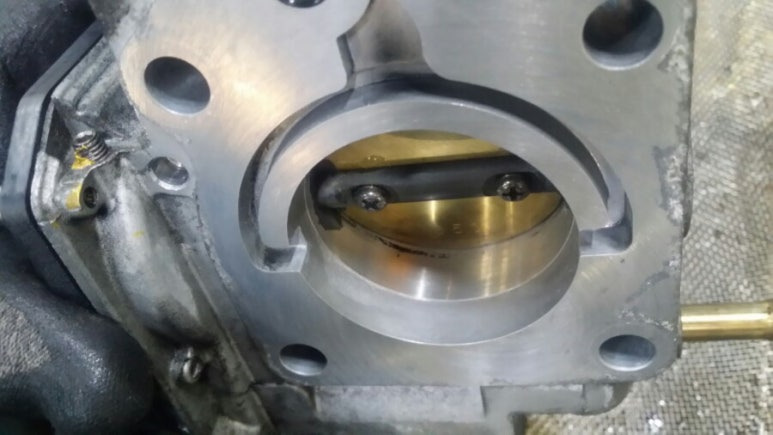

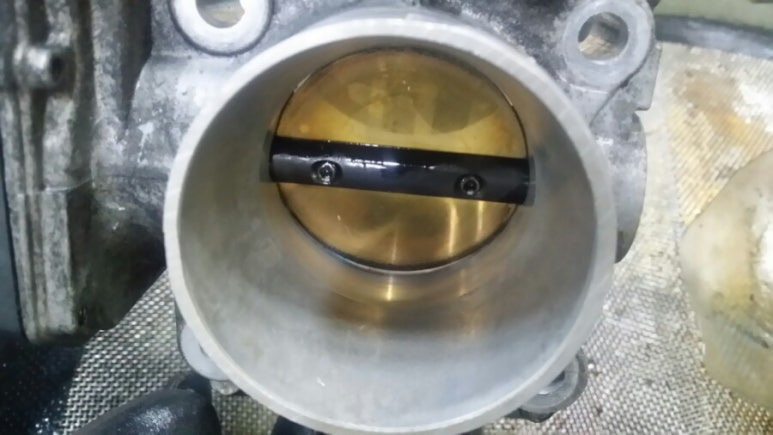

흡기 포트 분해 후 카본 슬러지 완전 제거. 알루미늄 원래 내벽(흰 속살) 복원. 조립 후 엔진 소리 완전히 달라짐.

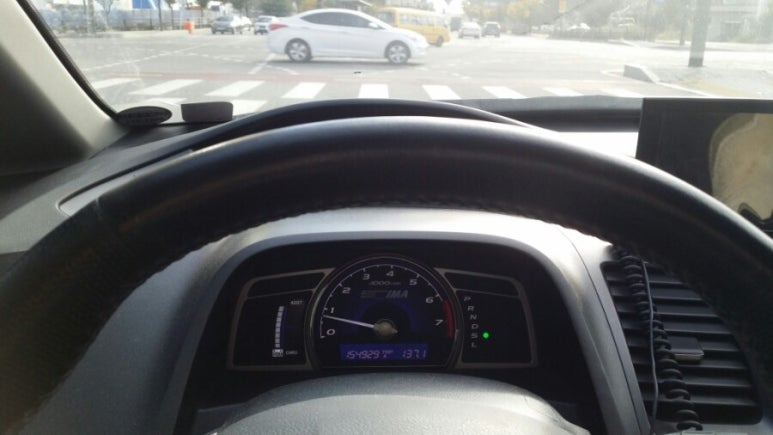

시운전 확인 — 정상 복귀
계기판 ASSIST·CHARGE 원활 작동 확인. 배터리팩 SOC 100% 근처에서 안정적 유지. 경고등 전부 소거. 엔진 소음·정숙성 대폭 개선.

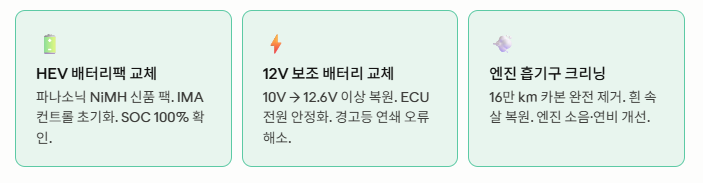

이번 수리 3종 세트 완료 내역
배터리팩 수리 고객 특별 혜택50% 할인
100,000원50,000원
배터리팩 수리·교체 차량에 한해 엔진 흡기구 크리닝을 50%
배터리를 새로 교체했다면 엔진도 함께 숨 쉬게 해주세요. 10만 km 이상 차량에서 흡기 크리닝은 연비 향상 + 출력 회복 + 엔진 정숙성 개선의 3가지 효과를 동시에 제공가볍게 달릴 수 있습니다.
시빅 하이브리드 오너 점검 체크리스트
- 점프 시동이 필요했거나 시동이 자주 안 걸림 → 12V 배터리 즉시 점검 (10V 이하는 교체 필수)
- 계기판 IMA 경고등 + 여러 경고등 동시 점등 → 12V 배터리 상태 먼저 확인 후 HEV 팩 진단
- ASSIST 표시가 거의 보이지 않고 연비 급락 → NiMH 팩 용량 측정 즉시 필요
- SOC 게이지가 빠르게 변동하거나 순간적으로 바닥으로 떨어짐 → 셀 불균형·역전압 진행 중
- 엔진 소음이 거칠고 RPM 불안정 → 10만 km 이상이면 흡기구 카본 점검 권장
- 10만 km 이상 → 흡기구 크리닝으로 연비·출력·정숙성 동시 개선 가능
- 배터리팩 교체 후 → 흡기 크리닝 50% 할인(5만 원) 함께 진행하면 최고의 효율
-
|
Battery Coach 한마디: 배터리팩만 고쳐도 하이브리드 기능은 돌아옵니다. 하지만 16만 km 동안 쌓인 엔진 흡기 카본을 그대로 두면 새 배터리의 ASSIST가 막힌 엔진을 돕느라 더 빨리 소모됩니다. 배터리와 흡기를 함께 정비하면 새 차가 두 대 생기는 효과입니다.
|
