Check Hybrid System이 켜져서 진단했더니 배터리팩과 인버터 DC-DC 컨버터가 동시에 고장이 났습니다. 배터리팩 문제인데 왜 인버터까지 고장 났을까요? 배터리팩 성능 저하가 어떻게 인버터에 추가 스트레스를 가해 함께 손상시키는지 기술적으로 완전히 설명합니다.
|
핵심 요약: 23만 km 렉서스 ES300h에서 Check Hybrid System 경고등이 발생했습니다. 진단 결과 배터리팩 성능 저하 + 인버터 내 DC-DC 컨버터 동시 고장. 배터리팩 열화가 DC-DC 컨버터에 전압 스트레스를 가해 함께 손상시켰을 가능성이 높습니다. 우선 배터리팩 교체 후 인버터 상태를 경과 관찰하기로 했습니다.
|
배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.
23만km 주행한 렉서스 ES300h의 배터리팩이 성능저하되어 Check Hybrid System경고등이 들어왔습니다.

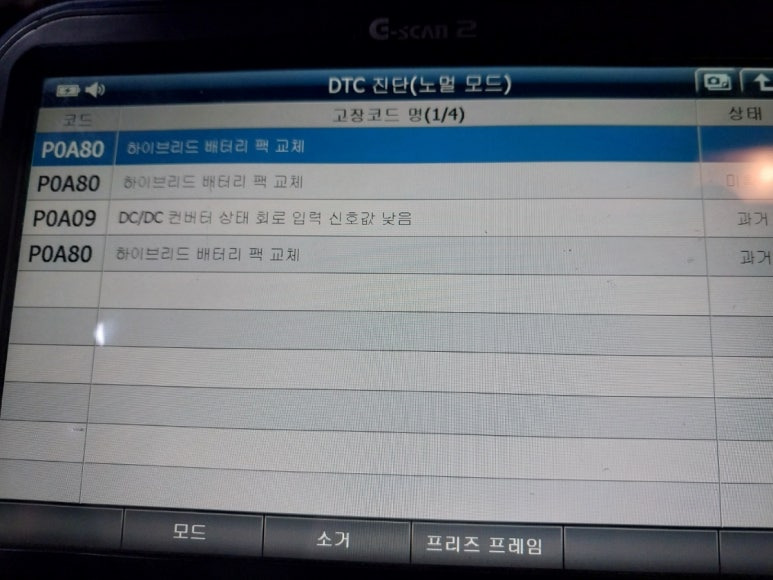

진단기 점검 결과 배터리팩과 인버터내의DCDC컨버터가 고장 났습니다.
배터리팩의 셩능저하로 인해 인버터가 영향을 받은 것 겉습니다.
우선, 배터리팩을 교체한 후, 인버터의 상태를 지켜 보기로 했습니다.

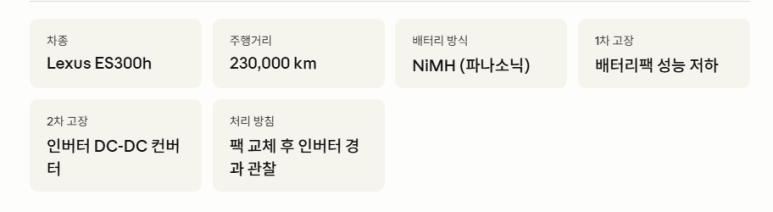

차량 기본 정보

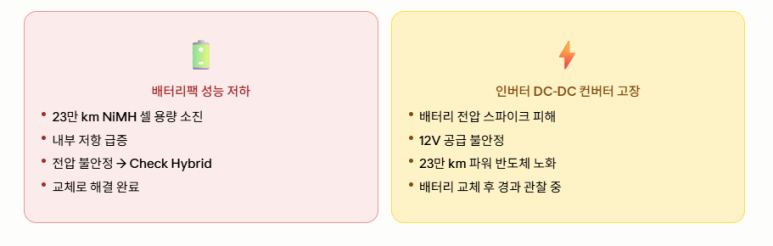

배터리팩과 인버터 DC-DC 컨버터 — 두 부품의 동시 고장

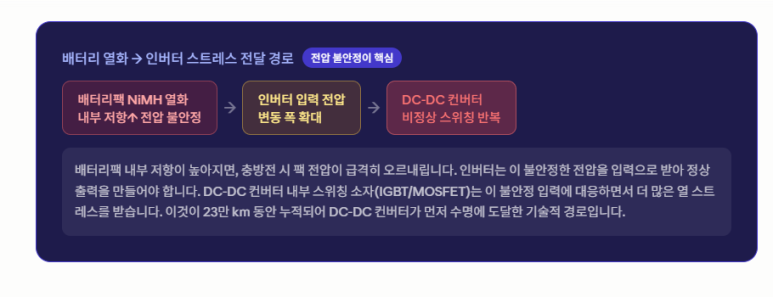

배터리팩 성능 저하 → 인버터 DC-DC 고장의 연쇄 경로

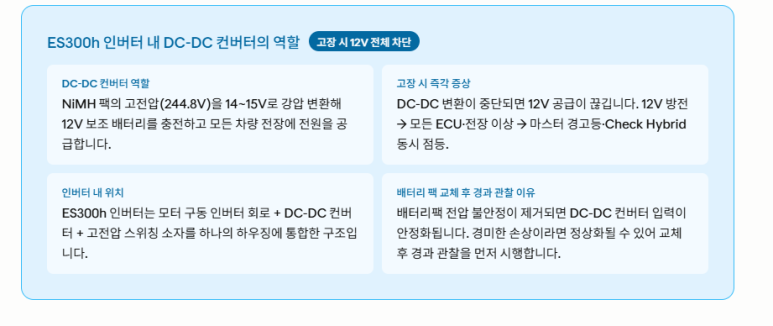

인버터 내 DC-DC 컨버터 — 무엇이며 왜 중요한가
배터리팩 열화가 인버터를 손상시키는 3가지 기술 경로
경로 1NiMH 내부 저항 급증 → 전압 스파이크 반복 발생
23만 km에서 NiMH 배터리팩의 내부 저항이 신품 대비 수 배 높아진 상태입니다. 가속·회생제동 시 대전류가 흐를 때 높은 내부 저항으로 인해 팩 전압이 순간적으로 급등하거나 급락하는 전압 스파이크가 발생합니다. 이 스파이크는 인버터 입력단의 평활 캐패시터와 DC-DC 컨버터 스위칭 소자에 설계 허용값을 초과하는 전기적 스트레스를 반복 인가합니다. 이 스트레스가 23만 km에 걸쳐 누적되어 DC-DC 컨버터 반도체 소자가 한계에 도달합니다.
경로 223만 km 인버터 파워 반도체 자체 노화
배터리팩의 영향과 별개로, 인버터의 DC-DC 컨버터 내부 IGBT·MOSFET 소자들도 23만 km의 스위칭 사이클로 자체 노화됩니다. 고전압 직류 환경에서 수천만 회의 고주파 스위칭을 반복한 소자들은 열 피로 크랙이 누적됩니다. 배터리팩 열화가 없었더라도 23만 km라는 주행거리 자체가 인버터 소자 노화를 진행시킨 독립적 원인입니다. 이 두 가지가 겹쳐 동시 고장으로 이어진 것입니다.
경로 3인버터 냉각계 23만 km 노화 — 열 피로 가속
ES300h 인버터는 전동 냉각펌프(EWP)와 냉각수 회로로 냉각됩니다. 23만 km에서 냉각수 열화와 EWP 성능 저하로 인버터 냉각 효율이 감소하면, DC-DC 컨버터 소자들이 더 높은 온도에서 작동합니다. 반복적인 과열은 솔더 접합부(Solder Joint)의 열 피로를 가속해 접촉 불량 또는 단락으로 이어집니다. 이것이 배터리팩 전압 스트레스와 복합되어 DC-DC 컨버터를 먼저 파괴한 이유입니다.

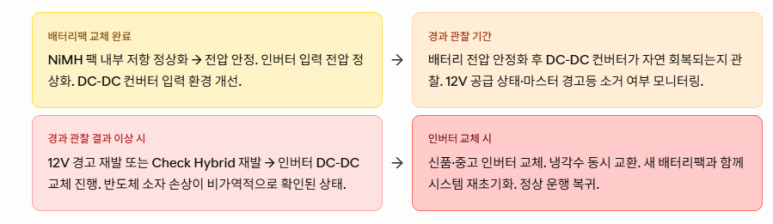

배터리팩 교체 후 인버터를 즉시 교체하지 않은 이유
AI 활용
|
왜 배터리팩 먼저, 인버터 경과 관찰 나중인가: 배터리팩 전압 불안정이 DC-DC 컨버터에 추가 스트레스를 주는 구조에서, 배터리팩을 먼저 교체해 입력을 안정화하면 DC-DC 컨버터의 추가 손상 진행이 멈춥니다. 경미한 손상이라면 정상 입력에서 정상화될 수 있습니다. 동시에 교체하는 것보다 배터리팩 교체 후 경과를 보는 것이 불필요한 인버터 교체 비용을 절약할 수 있는 합리적 접근입니다.
|
ES300h 20만 km 이상 오너를 위한 체크리스트
- Check Hybrid + 12V 경고 동시 → DC-DC 컨버터 포함 인버터 상태 점검 우선
- 배터리팩 교체 후에도 12V 경고 재발 → 인버터 DC-DC 비가역 손상 가능성. 인버터 교체 검토
- 배터리팩 성능 저하 방치 → 인버터에 지속적 전압 스트레스. 배터리 조기 교체가 인버터 보호
- 20만 km 이상 ES300h → 인버터 냉각수 상태·EWP 점검 권장. 냉각 효율 저하는 인버터 열화 가속
- 배터리팩 교체 시 → 인버터 냉각수 동시 교환으로 새 팩과 인버터 최적 환경 유지
- 배터리팩 성능 저하 조기 발견 → 인버터 동반 손상 전 배터리 교체로 인버터 보호
- 인버터 단독 고장 vs 배터리 동반 고장 → 원인 추적이 수리 방향 결정. 배터리 상태 동시 점검 필수
|
배터리팩 성능 저하를 방치하면 인버터까지 손상된다: 배터리팩이 열화된 상태를 그대로 방치하면 매 충방전마다 전압 스파이크가 인버터에 가해집니다. 인버터 교체 비용은 배터리팩보다 훨씬 비쌉니다. 배터리팩 성능 저하 신호(연비 저하, Check Hybrid 간헐적 발생)가 나타날 때 적시에 배터리팩을 교체하는 것이 인버터를 지키는 가장 확실한 방법입니다.
|
|
배터리팩 교체 후 반드시 확인해야 하는 것: 배터리팩 교체 후 최소 2~4주 동안 12V 배터리 경고등과 마스터 경고등의 재점등 여부를 관찰합니다. 경고가 재발하지 않으면 DC-DC 컨버터가 배터리 전압 안정화로 정상화된 것입니다. 재발하면 반도체 소자 비가역 손상으로 인버터 교체가 필요합니다.
|
|
Battery Coach 결론: 배터리팩이 죽으면 인버터도 같이 죽을 수 있습니다. 배터리팩의 전압 불안정이 수년에 걸쳐 DC-DC 컨버터 소자를 조금씩 손상시키기 때문입니다. 배터리팩은 단독 소모품이 아니라 인버터·냉각계·전장 전체와 연결된 핵심 부품입니다. 배터리팩을 제때 교체하는 것이 더 비싼 부품들을 보호하는 최선의 방법입니다.
|
