계기판은 배터리 Full 충전을 표시하는데 배터리 이상 고온 경고가 켜졌습니다. 기아 오토큐 견적은 600만 원. 토요일 야간 견인만 가능해 차주가 직접 위험을 무릅쓰고 달려오셨습니다. 프리차징 실패 + 과충전 + 셀 전압 4V 이상 + 배터리 온도 40도 이상 — 왜 이런 일이 일어나는지 기술적으로 완전히 해설합니다.
|
핵심 요약: 2017년식 K5 HEV(24만 km)에서 프리차징 실패 + 과충전 감지 + 배터리 온도 40°C 이상 + 셀 전압 4V 이상의 복합 고장이 발생했습니다. 해체 결과 9개 모듈 전부 측면 팽창. 기아 오토큐 600만 원 견적 대신 중고 배터리 모듈 + 릴레이 교체로 해결했습니다. 차주가 터널을 통과하며 위험을 무릅쓰고 달려온 사연과 함께 기술적 원인을 설명합니다.
|

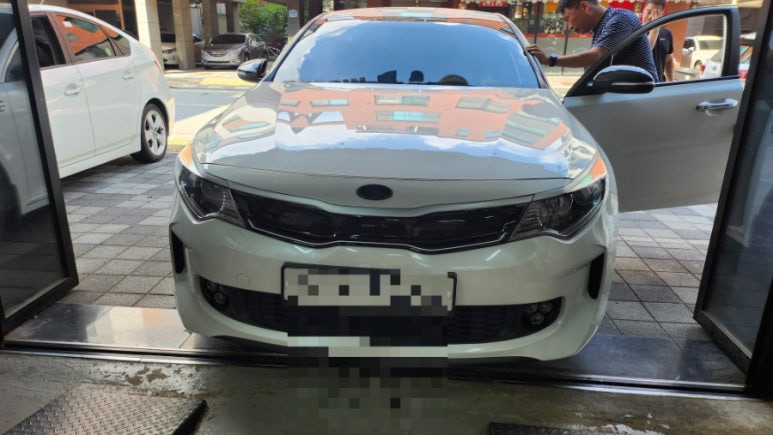

2017년식 24만km를 주행한 K5하이브리드카가 춘천에서 왔습니다.
원주가 소재지였는데 춘천에 갔다가 고장이 나서 기아 오토큐에 갔더니 배터리팩 수리비 견적이 6백만원이 나왔었답니다.
주행거리가 이미 무상 수리 보증조건인 20만km가 넘어서 자비로 수리를 해야하는 상황인데, 원인은 모르겠지만 배터리팩 모듈들이 부풀어 있다고 했답니다.
수리비를 아끼기 위해 저희쪽으로 와서 수리를 하기 위해 견인을 오전중 하려 했는데,토요일은 야간견인만 가능하다고 해서 차주님이 위험을 무릅쓰고 직접 차를 몰아서 오셨습니다.
자칫 터널안에서 차가 서 버리면 위험할수 있어 조마조마하셨다고 합니다.
다행히 춘천서 출발한 차가 저희 사업장 인근에 와서 서는 바람에 4키로 정도를 견인을 해서 도착했습니다.

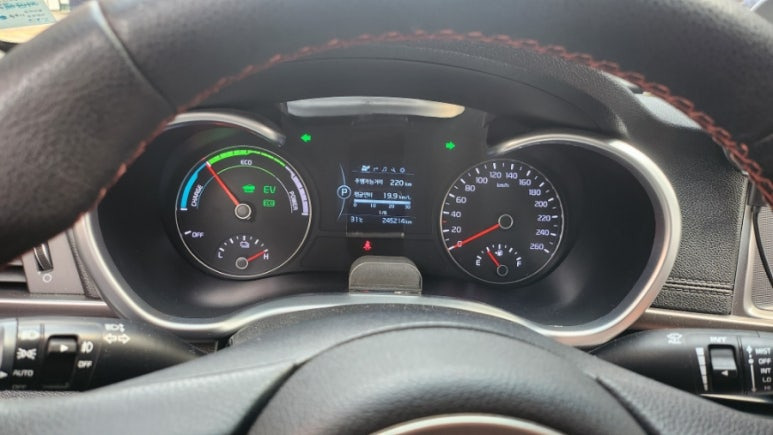

겨기판의 배터리팩 충전상태가 Full충전상태이고, 배터리 이상 고온이라는 표시가 나왔었답니다.

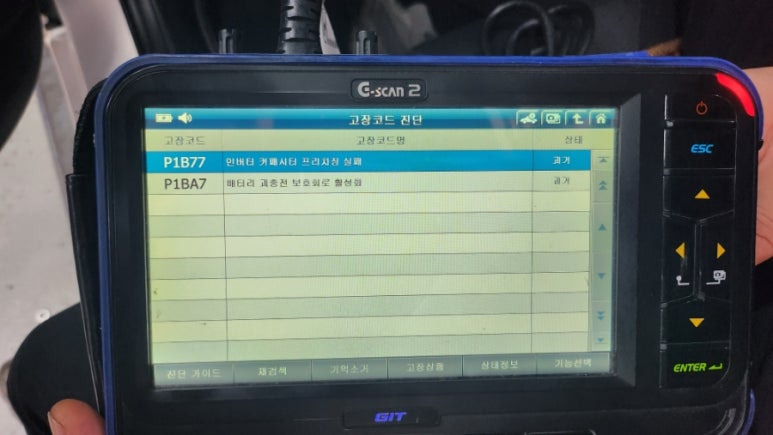

검사결과 프리차징 실페와 과충전이 감지되었다고 확인됩니다.

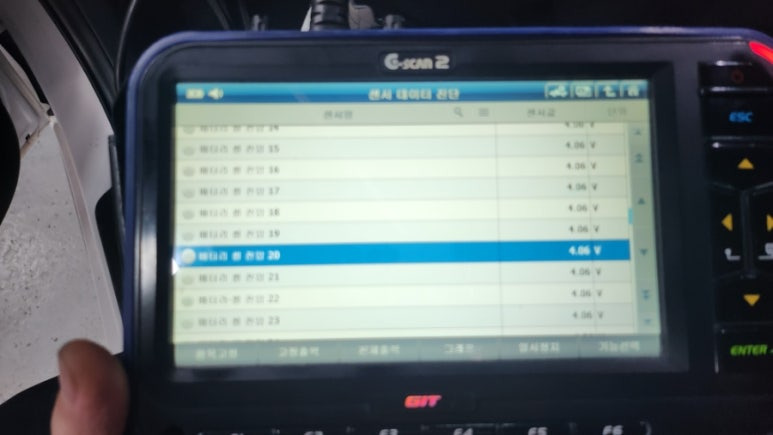

배터리팩 온도가 40도이상이고 쎌 전압도 4볼트 이상입니다.

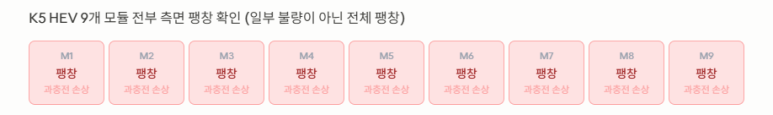

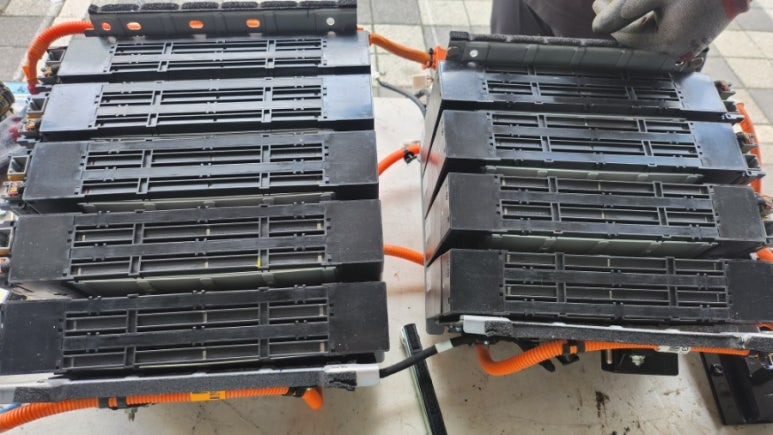

배터리팩을 탈착해서 해체해보니 9개 모듈 모두가 측면이 부풀어 올랐습니다.
다행히 저희쪽에 중고 배터리 모듈들과 릴레이가 있어서 모두 교체해 드렸습니다..

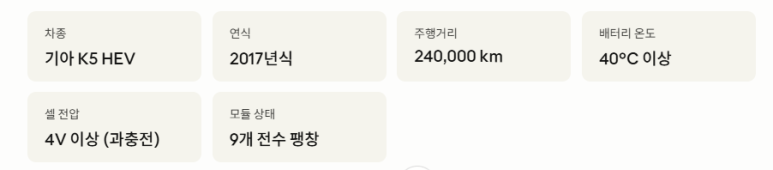

차량 기본 정보

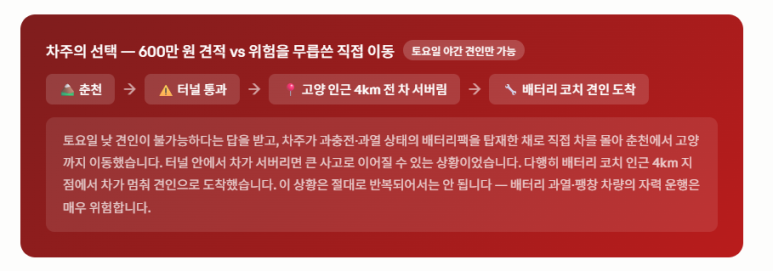

춘천 → 고양 — 터널을 넘어온 사연

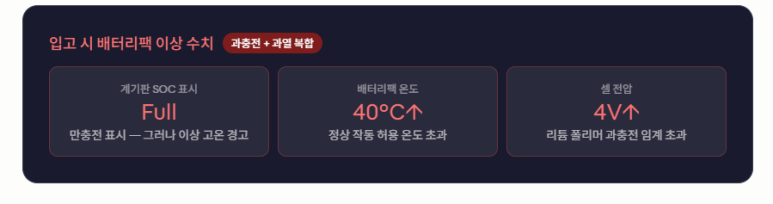

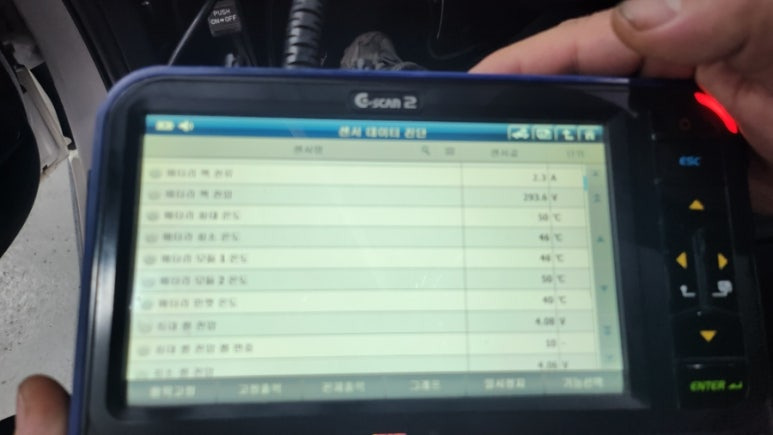

계기판 데이터와 진단 결과 — 핵심 수치

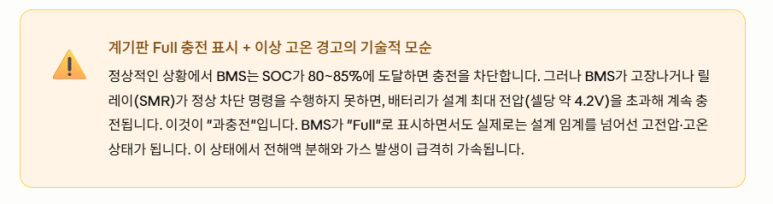

"SOC 만충전인데 왜 경고등이 켜졌나" — 과충전의 역설
9개 모듈 전수 팽창 — 이번 사례의 특이점
일부 팽창과 전수 팽창의 차이: 일반적인 배터리팩 팽창 사례는 특정 모듈 1~3개에서만 발생합니다. 이번처럼 9개 모두 팽창한 것은 과충전이 팩 전체에 균일하게 가해졌다는 의미입니다. 특정 셀의 열화나 불균형이 원인이 아니라, 시스템 전체의 충전 차단 기능(BMS + 릴레이)이 동시에 실패했을 때 나타나는 전형적 패턴입니다.

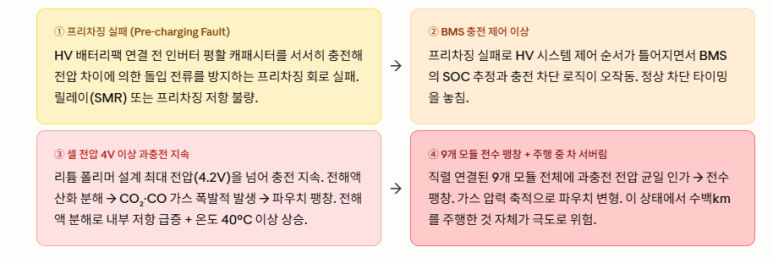

프리차징 실패 + 과충전이 9개 모듈을 전부 팽창시킨 연쇄 메커니즘
기아 오토큐 600만 원 vs 배터리 코치 수리
과충전이 발생한 기술적 원인 — 24만 km에서 릴레이가 왜 실패하는가
원인 1SMR(시스템 메인 릴레이) 접점 노화 — 24만 km의 개폐 사이클 누적
K5 HEV의 SMR(System Main Relay)은 HV 배터리팩과 고전압 계통 사이의 연결·차단을 담당합니다. 매 시동 시마다 수백~수천 암페어의 전류를 개폐하며, 24만 km에 걸쳐 수십만 회의 개폐 사이클을 경험합니다. 릴레이 접점이 마모·산화되면 차단 명령을 받아도 정확한 타이밍에 차단하지 못합니다. 이것이 BMS가 충전 차단을 명령했는데도 충전이 계속되는 근본 원인입니다.
원인 2프리차징 저항 열화 — 반복 고전류에 의한 저항값 변화
프리차징 회로의 저항은 HV 연결 초기마다 순간 대전류를 제한합니다. 24만 km에서 이 저항이 열화되면 저항값이 설계 범위를 벗어납니다. 저항값 변화는 프리차징 완료 판단 타이밍을 틀리게 해, BMS가 정상 연결 시퀀스 대신 오류 시퀀스로 진입하게 합니다. 프리차징 실패 코드는 이 경로에서 발생했을 가능성이 높습니다.
원인 3과충전 → 리튬 폴리머 전해액 산화 분해 → CO₂ 가스 → 팽창
리튬 폴리머 배터리 셀 전압이 설계 최대값(약 4.2V)을 초과하면 양극 활성 물질(NMC)이 과산화 반응을 일으키고, 전해액의 유기 용매가 산화·분해됩니다. 이 과정에서 이산화탄소(CO₂)와 일산화탄소(CO), 탄화수소 가스가 폭발적으로 발생합니다. 밀봉된 파우치 내부에 가스가 축적되면서 알루미늄 라미네이트 케이스가 부풀어 오릅니다. 9개 모듈 전체에 동일한 과전압이 인가되었으므로 전수 팽창이 발생한 것입니다.
|
과열·팽창 배터리팩 탑재 차량의 자력 운행이 위험한 이유: 리튬 폴리머 배터리가 팽창 상태에서 진동·충격을 받거나 온도가 더 상승하면 내부 단락 → 열 폭주(Thermal Runaway) → 화재로 이어질 수 있습니다. 터널 안에서 화재가 발생하면 탈출이 매우 어렵습니다. 배터리 이상 고온 경고등이 켜진 즉시 안전한 장소에 차를 세우고 견인을 요청하는 것이 유일한 정답입니다. 이번 차주분이 무사히 도착하신 것은 정말 다행입니다.
|
- 배터리 이상 고온 경고등 점등 → 즉시 안전한 곳에 정차. 절대 자력 운행 금지. 즉시 견인
- SOC 만충전 + 과열 경고 동시 → 과충전 상태. 차량 시동 OFF + 환기된 장소에 주차
- 모듈 팽창 발견 → 충전·운행 즉시 중단. 내부 단락·화재 위험. 전문점 즉시 교체
- 프리차징 실패 코드 발생 → SMR·릴레이 상태 점검 우선. 방치 시 과충전·화재 위험
- 20만 km 이상 K5·쏘나타 HEV → SMR·프리차징 회로 상태 점검 권장. 릴레이 접점 마모 진단
- 기아 오토큐 600만 원 견적 → 전문점 2차 진단으로 중고 모듈 + 릴레이 교체 가능성 확인
- 무상 보증 20만 km 초과 → 자비 수리 불가피. 전문점 비용 비교 후 결정이 경제적
|
Battery Coach 결론: 춘천에서 위험을 무릅쓰고 달려오신 차주님, 정말 다행히 무사히 도착하셨습니다. 9개 모듈 전수 팽창 + 프리차징 실패 + 과충전 상태의 차량을 직접 몰고 온 것은 매우 위험한 선택이었습니다. 앞으로 이런 상황이 생기면 차를 안전한 장소에 세우고 견인을 기다려 주세요. 중고 모듈과 릴레이를 교체한 K5가 다시 달릴 수 있게 되었습니다.
|
