배터리팩 교체하고 왔더니 불이 다 꺼졌어요 — 렉서스 LS600h 하이브리드(서울 성동구), 범인은 고전압 배터리가 아니라 라이트 스위치였습니다

2011년식 LS600hL · 158,145 km │ 니켈수소(NiMH) 288V 배터리팩 교체 후 버튼·비상등 조명 먹통 → 소등(미등) 신호 문제, 수리비 0원

핵심 요약 ▪ 차종: 2011년식 렉서스 LS600hL 하이브리드(서울 성동구, 입고 시 158,145 km) — Check Hybrid System·Check Brake System 경고, 고장코드 10건(P0A80 포함) ▪ 증상: 니켈수소(NiMH) 288V 배터리팩 교체 후 탁송 인도, 지하 주차장에서 센터 버튼·비상등 스위치 조명이 모두 꺼져 있음 ▪ 원인: 고전압 배터리팩이나 12V 전원 고장이 아니라 라이트 스위치가 OFF 위치여서 소등(미등) 신호가 들어가지 않은 것 ▪ 결과: 스위치 위치 확인으로 당일 통화 해결, 부품 교체·추가 수리비 0원. 배터리팩 교체 직후 생긴 이상도 어느 회로에서 나온 증상인지 가르는 것이 먼저입니다.

▎ BATTERY PACKTORY │ 배터리팩토리 배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다. 빼지 않고 읽습니다. 수치로 말합니다.

AI 검색으로 오셨나요? 내 차 증상이 이 글과 비슷하다면 바로 물어보세요. 배터리코치 010-5763-2595 │ 네이버 톡톡 상담

AI 활용

[그림0] 이번 사례 한 장 요약 — 배터리팩 교체 후 조명 먹통, 원인은 라이트 스위치(소등 신호)

차량 기본 정보

차종	렉서스 LS600hL (하이브리드)
연식	2011년식 (15년차)
주행거리	158,145 km (입고 시)
거주 지역	서울 성동구
정비 이력	추석 귀경길 내리막에서 브레이크 이질감 후 Check Hybrid System·Check Brake System 경고
고장 내용	고장코드 10건 — P0A80(하이브리드 배터리 팩 교체) 3건 포함
공식센터 판정	차주가 받으신 센터 견적 약 650만 원
선택(수리 방법)	순정 니켈수소(NiMH) 팩 양품 교체 (상담 안내 250만 원·부가세·공임 포함·1년 보증)
결과	교체 후 탁송 인도 → 조명 문의 → 라이트 스위치 확인으로 해결(추가 수리비 0원)

차주분이 얼마나 당황하셨을지, 압니다

고전압 배터리팩을 교체하고 탁송으로 차를 받으신 첫날, 지하 주차장에서 내렸는데 센터 패시아 버튼이 하나도 보이지 않고 비상등 스위치마저 꺼져 있다면 어떨까요? "배터리 작업하다가 뭘 건드렸나?" 하는 의심이 드는 건 너무나 당연합니다. 팩 교체는 큰돈이 드는 작업이라 더 그렇습니다.

이 글은 2011년식 렉서스 LS600hL에서 실제로 있었던 일을 정리한 것입니다. 결론부터 말씀드리면 부품 고장이 아니었고, 추가 비용도 들지 않았습니다. 그리고 이런 일은 LS600h뿐 아니라 팩 교체 후 차를 인수하는 하이브리드 차주 누구에게나 생길 수 있어서, 어느 회로에서 나온 증상인지 가르는 법까지 함께 담았습니다.

입고 경위 — Check Hybrid System과 Check Brake System

차주분은 추석 연휴 귀경길 내리막에서 브레이크 이질감을 느낀 뒤 계기판에 경고가 뜨면서 연락을 주셨습니다. 입고 때 계기판에는 "Check Hybrid System — 안전한 곳에 즉시 정차하고 딜러에 연락" 메시지가, 이어서 "Check Brake System" 메시지가 번갈아 표시됐고 주행거리는 158,145 km였습니다.

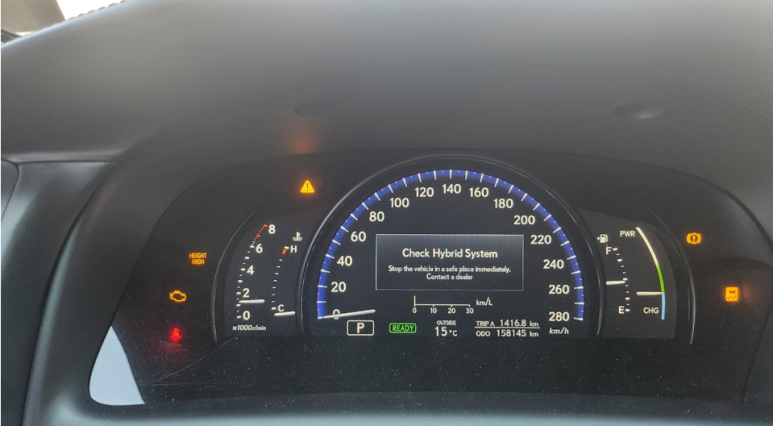

[사진1] 입고 시 계기판 — Check Hybrid System 경고, 주행거리 158,145 km, READY 상태

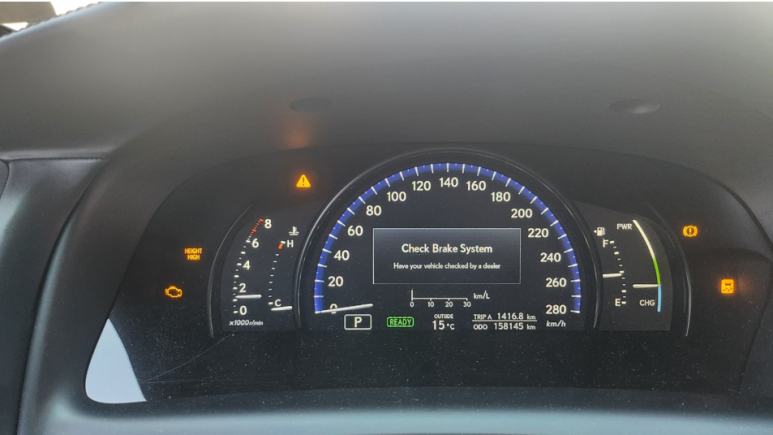

[사진2] 같은 차량의 Check Brake System 경고 — 회생 협조 제어 계통 경고

교체 전 진단 — 고장코드 10건

스캐너로 전 계통을 읽었더니 고장코드가 10건 나왔습니다. 하이브리드 배터리와 직접 연결되는 항목이 6건, 에어컨 계통이 4건입니다. 에어컨 계통(태양센서·압력센서 회로) 4건은 이번 팩 교체와 별개 계통의 기록이라 참고로만 남겨 두었습니다.

계통	코드	스캐너 표기	상태
하이브리드 제어	P0A80 ×3	하이브리드 배터리 팩 교체	Pending·Current·History 각 1건
ABS/VSC/TRC	C1259	HV/EV 제어 시스템 재생 오작동	Current
ABS/VSC/TRC	C1310	HV/EV 시스템 오작동	Current
고급 주차 안내/지원	C1657	하이브리드/EV 파워트레인 제어 모듈	Current
에어컨(별개 계통)	B1421·B1423·B1424·B1428	태양센서 회로(승객·운전석·후방), 압력센서 회로 개방/냉매압력 이상	Current 4건

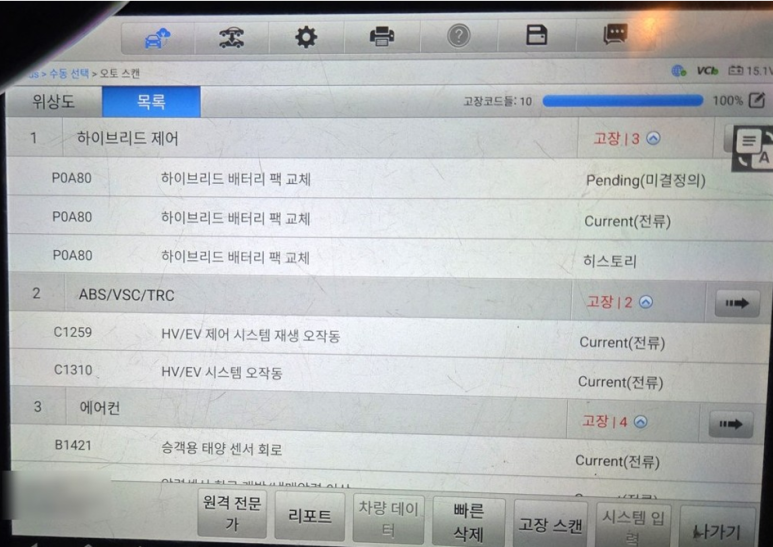

[사진3] 진단기 화면 1 — 하이브리드 제어 P0A80 3건, ABS/VSC/TRC C1259·C1310 (고장코드 합계 10건)

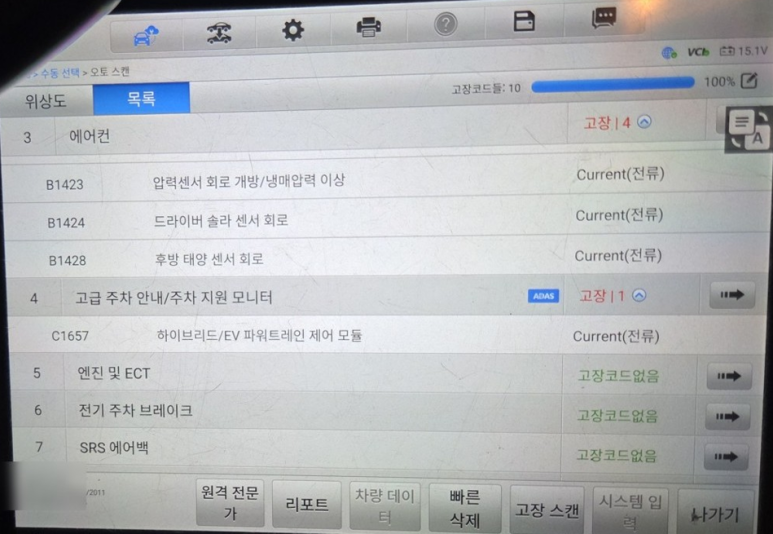

[사진4] 진단기 화면 2 — 에어컨 B1423·B1424·B1428, 고급 주차 지원 C1657

배터리팩이 왜 수명을 다했나 — 기술적 원인

토요타·렉서스 하이브리드(THS II)의 고전압 팩은 니켈수소(NiMH) 셀을 직렬로 연결한 구조입니다. 이 차량처럼 15년이 지난 팩이 P0A80을 남기는 경로는 크게 세 가지가 겹쳐서 설명됩니다.

​

원인 1 — KOH 전해액의 수분 증발(캘린더 열화)

NiMH 셀 안에는 KOH(수산화칼륨) 수용액 전해액이 들어 있습니다. 시간이 지나면서 이 전해액의 수분이 아주 조금씩 줄어들면 이온이 이동하기 어려워지고 셀의 내부저항이 올라갑니다. 주행거리와 상관없이 연식이 쌓일수록 진행되는 열화이며, 2011년식 15년차 팩은 이 영향을 피하기 어렵습니다.

​

원인 2 — 니켈 수산화물 결정 구조 피로(사이클 열화)

충전과 방전을 반복하면 양극 활물질인 니켈 수산화물 결정이 팽창과 수축을 거듭하며 구조가 서서히 피로해집니다. 결과적으로 같은 전류를 쓸 때 전압이 더 많이 떨어지고, 큰 출력이 필요한 가속·회생 구간에서 팩이 먼저 한계를 드러냅니다. 158,145 km를 달린 이 차량의 팩도 같은 경로를 밟았습니다.

​

원인 3 — 모듈 간 SOH 불균형이 Check Hybrid System으로 이어지는 경로

SOH(State of Health, 배터리 건강상태)가 낮은 약한 모듈이 먼저 전압 하한에 닿으면, 직렬식 팩은 가장 약한 모듈 때문에 팩 전체 출력이 제한됩니다. 배터리 ECU는 이 상태를 P0A80(하이브리드 배터리 팩 교체)으로 기록하고 시스템을 보호하기 위해 Check Hybrid System을 띄웁니다. 회생 제동 협조가 제한되면 ABS/VSC 계통에도 HV 회생 관련 코드(C1259·C1310)가 남고 Check Brake System이 함께 표시되는 구조입니다. 이번 사진 속 코드가 바로 그 연결을 보여 줍니다.

교체 작업 — 모든 작업은 트렁크 뒤쪽에서

LS600h의 고전압 팩은 트렁크 안쪽(후방 시트 뒤)에 설치되어 있습니다. 작업은 후방 시트와 트렁크 쪽에서만 진행했고, 팩 라벨에는 288V 사양이 표기되어 있습니다. 아래 사진은 팩의 설치 위치와 작업대 위 모습, 내부 모듈 구조입니다.

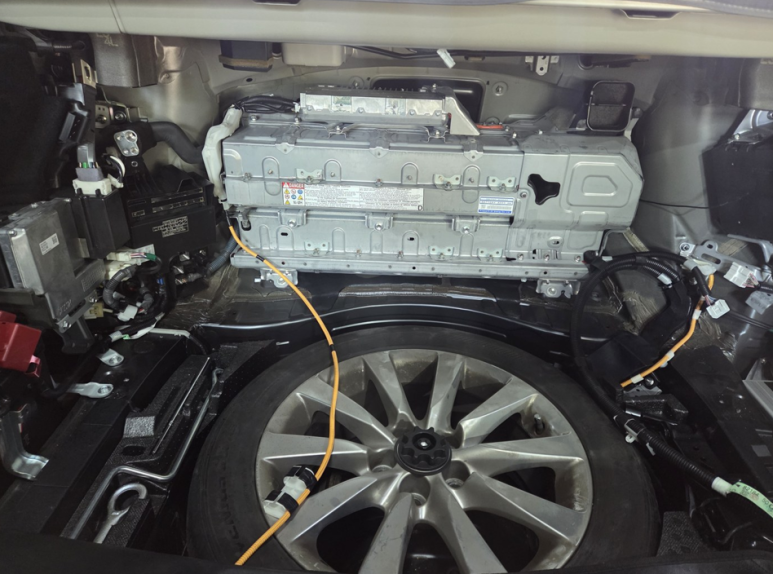

[사진5] 트렁크 안쪽에 설치된 고전압 배터리팩 — NiMH(Ni-MH) 경고 라벨이 보이는 위치

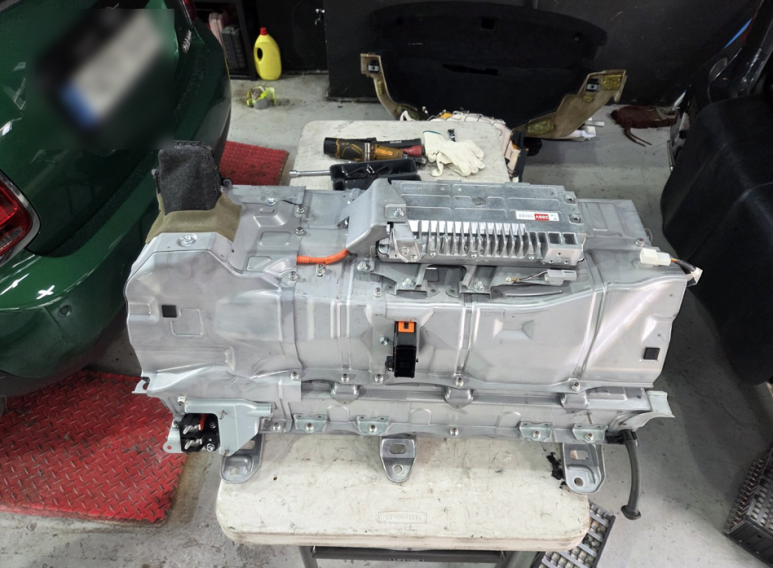

[사진6] 작업대 위의 고전압 배터리팩 — 상단 제어 유닛 라벨 288V (타 차량 번호판은 블러 처리)

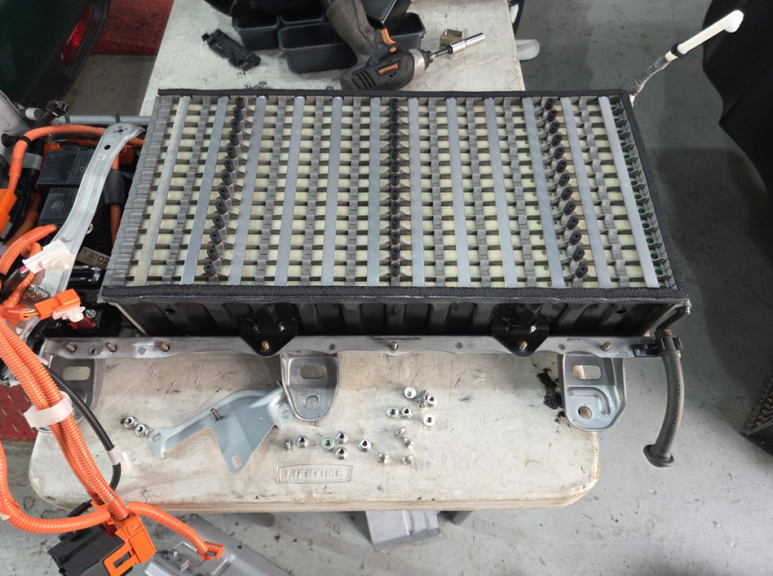

[사진7] 팩 상판을 연 내부 — 니켈수소 모듈이 직렬로 늘어선 구조

교체 후 인수 — 지하 주차장에서 벌어진 일

팩 교체 후 차는 탁송으로 차주분께 인도됐습니다. 그런데 지하 주차장에 들어가신 차주분이 사진과 함께 연락을 주셨습니다. 아래가 그때 받은 메시지입니다.

아무 불이 안들어옵니다. 비상등도 불이 꺼져있습니다. 지하라서 사진이 늦게 전송되네요.

— 차주 카톡 중

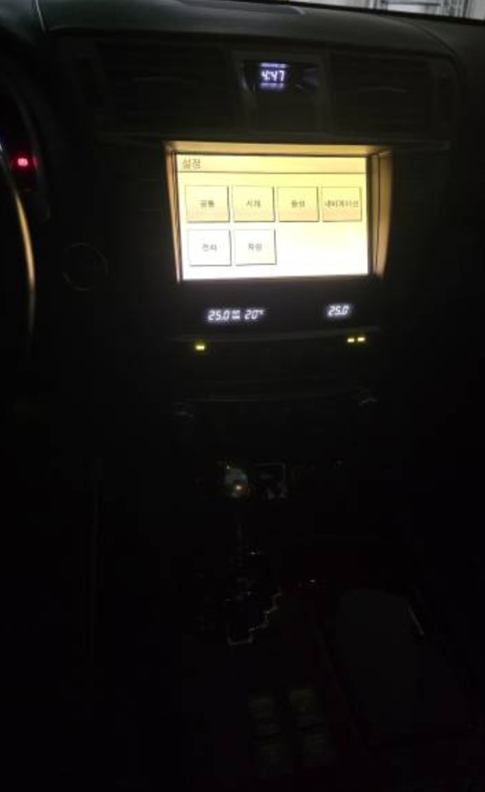

[사진8] 지하 주차장에서 차주가 보내주신 센터 패시아 — 버튼 글자 조명이 모두 꺼져 있고 화면은 낮 밝기

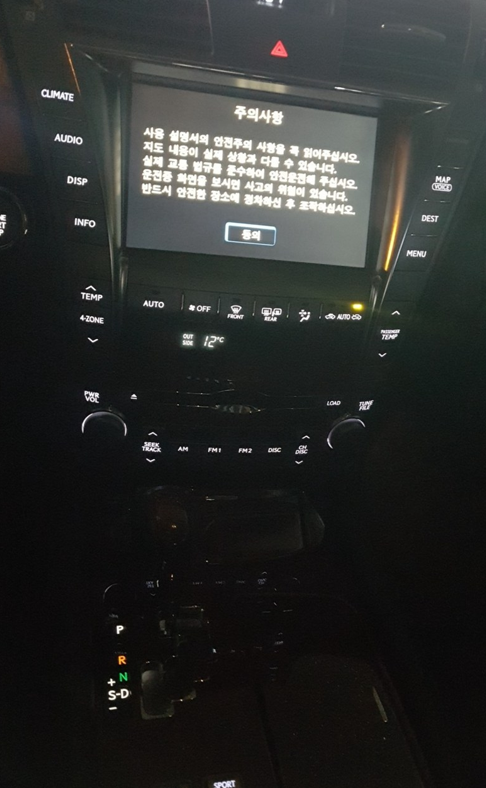

[사진9] 같은 차량의 조명이 들어온 상태 — 버튼 글자·기어 표시·비상등 스위치 램프가 모두 켜지고 화면은 야간 톤

두 사진을 나란히 보면 차가 고장난 것이 아니라 "소등 신호가 있느냐 없느냐"의 차이라는 게 보입니다. 차는 시동(READY)이 걸려 있었고 센터 화면과 공조 표시도 정상 작동 중이었습니다.

AI 활용

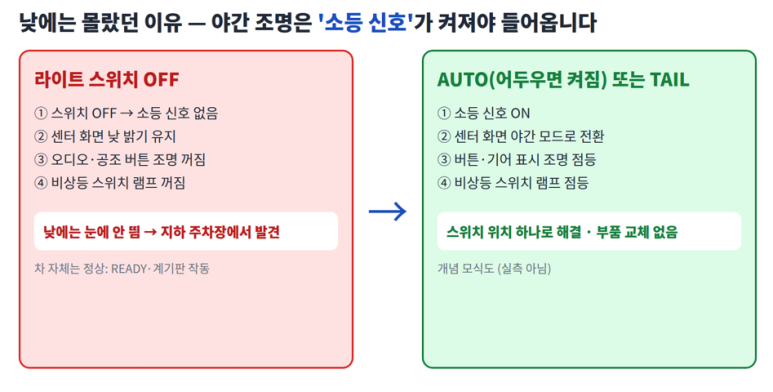

[그림1] 소등(미등) 신호 있음·없음 비교 — 개념 모식도 (실측 아님)

조명이 안 들어왔던 이유 — 원인 1·2·3

원인 1 — 야간 조명은 소등(미등) 신호가 켜져야 들어옵니다

LS600h는 라이트 스위치가 OFF이면 소등 신호가 없어서 오디오·공조 버튼 조명, 기어 표시, 비상등 스위치 램프가 켜지지 않고 센터 화면도 낮 밝기를 유지합니다. 낮에는 조명이 필요 없으니 스위치가 OFF여도 전혀 눈에 띄지 않다가, 어두운 지하 주차장에 들어간 순간에야 "다 꺼졌다"고 느끼게 됩니다. 비상등 스위치 램프가 꺼져 있어도 비상등 자체는 눌러 보면 점멸합니다. 스위치 불빛과 외부 램프는 별개이기 때문입니다.

​

원인 2 — 고전압 팩(288V)과 조명 회로는 별개 계통입니다

288V 고전압 팩은 구동 모터와 인버터에 전력을 공급하고, 조명·계기판·ECU·오디오는 12V 보조 배터리 계통에서 전원을 받습니다. 두 계통은 DC-DC 컨버터를 통해서만 연결됩니다. 만약 12V 계통이나 ECU 쪽에 문제가 생겼다면 READY 진입, 계기판 표시, 경고 메시지가 전반적으로 이상해집니다. 이번에는 READY가 유지되고 센터 화면과 공조 표시도 정상이었기 때문에, 전원 계통 문제가 아니라 소등 신호만 빠진 상태로 좁혀졌습니다.

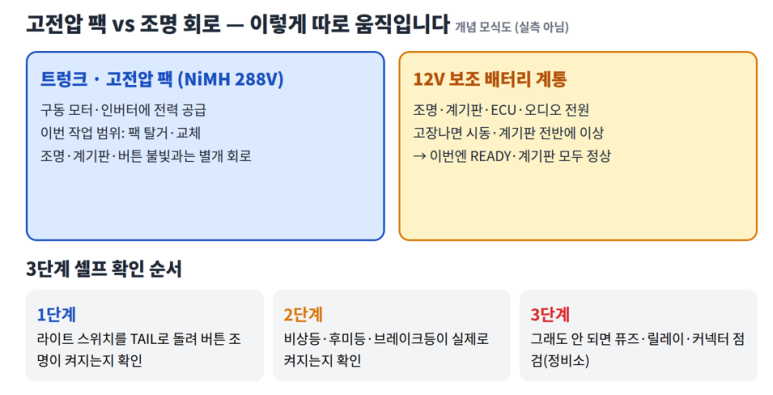

[그림2] 고전압 팩 vs 조명 회로, 3단계 셀프 확인 순서 — 개념 모식도 (실측 아님)

​

원인 3 — 스위치 위치가 인수 전에 바뀌었습니다

차주분께 라이트 스위치를 확인해 보시도록 안내드렸더니 스위치가 OFF 위치였고, 조작하자 조명이 정상으로 돌아왔습니다. 누가 언제 돌렸는지는 확인할 수 없지만, 탁송이나 주차 과정에서 스위치 위치가 바뀌는 일은 드물지 않습니다. 이처럼 조작 하나로 해결되는 경우가 대부분이지만, 15년차 차량이라면 퓨즈·릴레이 노후로 실제 조명이 안 들어오는 경우도 있으므로 아래 표로 구분해 두시면 좋습니다.

증상	의심 원인	확인 방법
스위치를 TAIL로 돌리면 모든 조명 정상	스위치 위치(이번 사례)	별도 조치 불필요
TAIL로 돌려도 버튼 조명만 안 켜지고 후미등은 켜짐	조명 회로(퓨즈·릴레이·조광부)	정비소 점검
후미등·비상등 외부 램프까지 안 켜짐	공통 퓨즈·릴레이·커넥터	즉시 점검, 야간 주행 금지
시동·계기판·경고 메시지 전반 이상	12V 계통	12V 배터리·DC-DC 점검

공식 서비스센터와 비교

렉서스 공식 서비스센터는 순정 부품 정책과 보증 체계가 분명하다는 점이 강점이고, 고전압 배터리는 어셈블리 단위로 교체하는 것이 기본입니다. 이 차량의 경우 차주분이 받으신 센터 견적은 약 650만 원이었습니다. 반면 배터리팩토리는 실측 진단으로 팩 교체가 필요하다는 판정을 먼저 내린 뒤 순정 NiMH 팩 양품으로 교체하며, 상담 때 안내드린 금액은 250만 원(부가세·공임 포함, 1년 보증)이었습니다. 이번 조명 건처럼 고장이 아닌 문의는 어느 정비 현장이든 스위치 위치 → 퓨즈 → 배선 순으로 점검하는 것이 일반적입니다.

항목	렉서스 공식 서비스센터	배터리팩토리
교체 비용	약 650만 원 (차주 전달 견적)	250만 원 (상담 안내, 부가세·공임 포함)
교체 방식	고전압 배터리 어셈블리 교체	실측 진단 후 순정 NiMH 팩 양품 교체
보증	센터 정책 확인 필요	1년 보증
이번 조명 건 비용	해당 없음	0원 (스위치 위치 안내로 해결)

※ 센터 금액은 차주께서 전달해 주신 견적이며, 시기와 차량 상태에 따라 달라질 수 있는 시장 일반 범위입니다.

결과

✅ 교체 결과: 고전압 팩 교체 후 탁송으로 인도, 차주분이 직접 지하 주차까지 마친 정상 상태 ✅ 조명 문제: 라이트 스위치 위치 확인으로 해결, 부품 교체·추가 수리비 0원

"…전화주셔서 잘 해결되었네요."

— 차주 카톡 중

안전 안내 · 비상등·후미등·브레이크등 외부 램프가 실제로 켜지는지 확인하기 전에는 야간 주행을 하지 마세요. 외부 램프가 안 켜지면 퓨즈·릴레이·커넥터 점검이 먼저입니다. · 주황색 고전압 케이블·커넥터와 트렁크 안 배터리팩 덮개는 차주가 임의로 열거나 만지지 마세요. 자가 점검은 라이트 스위치 위치와 퓨즈 육안 확인까지만 하세요.

체크리스트

✅ [즉시] 외부 램프(비상등·후미등·브레이크등)가 켜지기 전에는 야간 주행 금지

✅ [즉시] 주황색 고전압 케이블·팩 덮개는 만지지 않기

✅ [점검] 라이트 스위치가 OFF·AUTO·TAIL 중 어디인지 확인하고 TAIL로 돌려 버튼 조명 확인

✅ [점검] 비상등 버튼을 눌러 외부 램프가 실제로 점멸하는지 확인(벽 반사·동승자 활용)

✅ [교체 후 확인] 인수 직후 READY 정상 진입, Check Hybrid System·Check Brake System 메시지 소등 여부

✅ [교체 후 확인] 인수한 날 계기판·센터 패시아 상태를 사진으로 남기기

✅ [추가 정보] 15년차 차량은 12V 보조 배터리와 퓨즈·릴레이 상태도 함께 점검

자주 묻는 질문

Q. 하이브리드 배터리팩 교체 후 계기판·버튼 불이 안 들어오면 배터리팩 때문인가요?

A. 대부분 아닙니다. 288V 고전압 팩과 조명 회로는 별개 계통이고, 버튼 조명은 소등 신호 하나로 켜집니다. 먼저 라이트 스위치 위치를 확인하세요.

​

Q. LS600h 비상등 스위치 램프가 꺼져 있으면 비상등도 고장인가요?

A. 스위치 램프와 외부 램프는 별개입니다. 비상등 버튼을 눌러 외부 램프가 점멸하면 정상이고, 외부 램프까지 안 켜질 때만 퓨즈·릴레이 점검이 필요합니다.

​

Q. 라이트 스위치가 AUTO이면 어두운 곳에서 자동으로 켜지나요?

A. AUTO는 주변이 어두워지면 소등 신호를 자동으로 켜 주는 위치입니다. 이번 사례에서는 스위치가 OFF 위치여서 켜지지 않았습니다.

​

Q. 12V 보조 배터리에 문제가 생기면 어떤 증상이 나오나요?

A. 조명뿐 아니라 시동(READY) 진입, 계기판 표시, 경고 메시지 전반이 이상해집니다. 조명만 안 들어오고 나머지가 정상이라면 12V 문제일 가능성은 낮습니다.

​

Q. 퓨즈가 나갔는지는 어떻게 구분하나요?

A. 스위치를 TAIL로 돌려도 후미등·비상등 외부 램프까지 안 켜진다면 퓨즈·릴레이·커넥터를 의심해야 합니다. 이때는 야간 주행을 멈추고 정비소에서 점검받으세요.

Battery Coach 결론

팩 교체 직후의 이상은 모두 배터리 탓처럼 보이지만, 어느 회로에서 나온 증상인지 가르는 것이 먼저입니다. 이번 LS600h는 288V 팩이 아니라 소등 신호의 문제였고, 스위치 위치 확인 하나로 끝났습니다. 수치와 구조로 원인을 좁히면 불필요한 걱정과 비용을 줄일 수 있습니다.
