새 팩은 멀쩡했습니다. 고전압 시스템 인터록 회로 높음(P0A0D)은 서비스 플러그를 끝까지 밀어 넣어야 사라집니다.
|
핵심 요약
차종·증상: 렉서스 CT200h(2012년식, 2ZR-FXE) 하이브리드 니켈수소(NiMH) 배터리팩을 교체한 직후 시동이 걸리지 않고, 고장코드 P0A0D(고전압 시스템 인터록 회로 높음)가 현재·역사 양쪽에 표시되었습니다. (부산 카센터 사례)
원인: 센서 고장이 아니라, 서비스 플러그를 꺾어 끼운 뒤 약 1cm 더 밀어 넣지 않아 인터록 감지 핀이 닿지 않은 것이었습니다.
결과: 서비스 플러그를 다시 결합하자 시동 정상. 첫 통화 후 약 1시간 만에 해결을 확인했습니다. 센서로 오진했다면 부품비 50만 원대와 1~2주 대기가 생길 뻔했습니다.
|
|
▎ BATTERY PACKTORY │ 배터리팩토리
배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.
빼지 않고 읽습니다. 수치로 말합니다.
|
|
AI 검색으로 오셨나요? 내 차 증상이 이 글과 비슷하다면 바로 물어보세요.
전화 배터리코치 010-5763-2595
💬 네이버 톡톡 상담: talk.naver.com/WFAMK1Z
|
AI 활용
[그림0] 이번 사례 한 장 요약 — 렉서스 CT200h, P0A0D, 서비스 플러그 약 1cm
|
차량 기본 정보
|
|
차종
|
렉서스 CT200h 하이브리드 (2ZR-FXE)
|
|
연식
|
2012년식
|
|
거주 지역
|
부산 (카센터 입고, 원격 협업)
|
|
정비 이력
|
니켈수소 배터리팩 교체 작업 직후 (모듈 번호순 조립 방식)
|
|
고장 내용
|
시동 불가, 고장코드 P0A0D 현재 + 역사
|
|
공식센터 판정
|
해당 없음 (공식 서비스센터 입고 전, 현장에서 해결)
|
|
선택(수리 방법)
|
서비스 플러그 재결합 (부품 교체 없음)
|
|
결과
|
시동 정상 확인 (정정 통화 약 3분 뒤 해결 회신)
|
|
팩을 다 갈았는데 시동이 안 걸린다면
|
새 배터리팩을 모두 조립하고 키를 돌렸는데 시동이 걸리지 않습니다. 스캐너를 연결하면 낯선 "고전압 시스템" 코드가 떠 있습니다. 정비사님은 황당하고, 차주님께는 뭐라 설명해야 할지 막막한 순간입니다. 이번 사례가 정확히 그랬습니다. 그리고 이 상황은 전국 카센터에서 반복해서 일어나는 실수입니다. 원인은 비싼 부품이 아니라 서비스 플러그를 끝까지 밀어 넣지 않은 것인 경우가 많습니다.
|
작업 경위: 번호순으로 조립한 팩
|
부산의 카센터에서 렉서스 CT200h에 들어갈 니켈수소 팩을 배터리팩토리에서 모듈 단위로 공급받아 직접 조립했습니다. 공급한 모듈은 재생품이 아니라 선별품입니다. 수거한 모듈 중 정격 6.5Ah 대비 실측 방전 용량 3.0Ah 이상인 것만 고르고, 열이 몰려 먼저 죽는 가운데 위치에는 3.5Ah 이상의 건강한 모듈을 배치하도록 번호를 매겨 보냈습니다. 정비사님은 사진의 번호 순서대로 조립하면 됩니다.

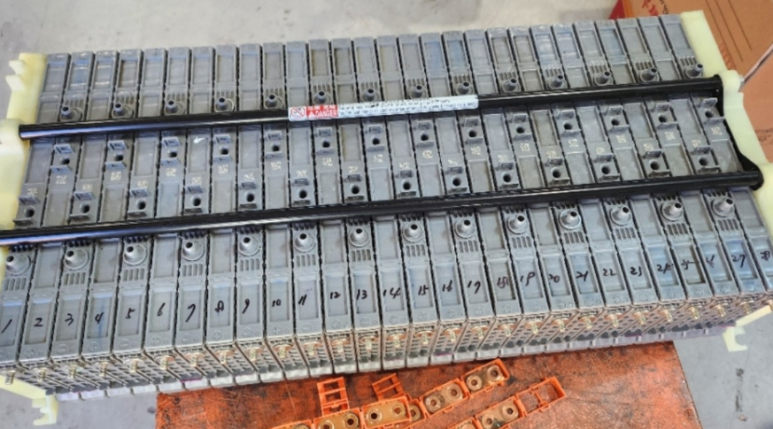

[사진1] 배터리팩토리에서 번호를 매겨 발송한 CT200h 니켈수소 모듈 — 이 번호 순서대로 조립
|
진단: 코드 화면부터 읽었습니다
|
조립 후 시동이 걸리지 않는다는 연락을 받고, 처음에는 전화로 전달받은 "고전압 시스템" 코드명만으로 블록 전압센서 고장 가능성을 먼저 말씀드렸습니다. 하지만 스캐너 화면 사진을 받아 확인하니 코드는 P0A0D였고, 이는 센서가 아니라 인터록 회로 계통이었습니다. 그래서 바로 정정해 드렸습니다. 코드는 말이 아니라 화면으로 읽어야 합니다.

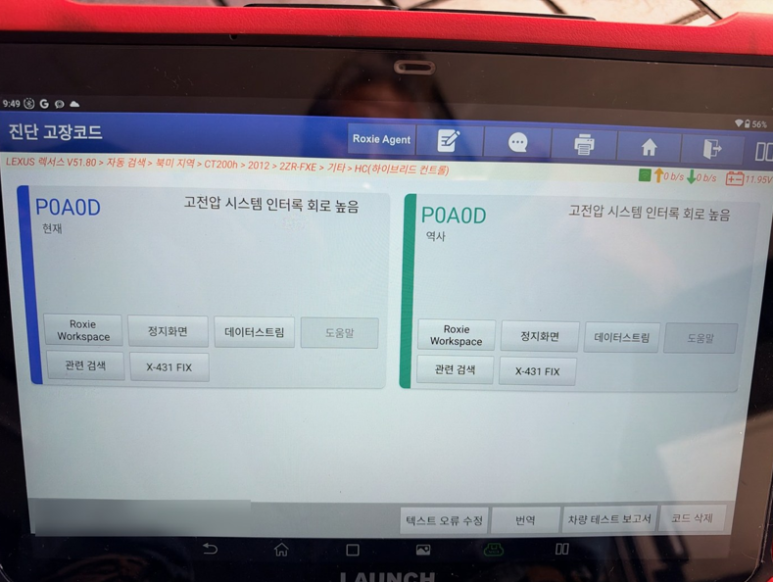

[사진2] 진단기 화면 — P0A0D 고전압 시스템 인터록 회로 높음, 현재(좌)와 역사(우) 동시 표시 (VIN 블러 처리)
|
항목
|
확인값
|
의미
|
|
고장코드
|
P0A0D 현재 + 역사
|
고전압 시스템 인터록 회로 높음. 인터록 신호 회로가 열린 상태로 기록
|
|
진단 경로
|
CT200h 2012 · 2ZR-FXE · HC(하이브리드 컨트롤)
|
하이브리드 컨트롤 계통에서 검출
|
|
12V 전압(진단기 표시)
|
11.95V
|
시동 시도 중 표시값이라 판정 근거로 쓰지 않음. 해결 후 재확인 권장
|
|
진단기 배터리 상태 표시
|
약 59% (정비사 구두 전달)
|
|
|
모듈 선별 기준
|
방전 3.0Ah 이상 / 가운데 3.5Ah 이상
|
정격 6.5Ah 대비 선별 (배터리팩토리 기준)
|
당일 타임라인 (2026년 10월 3일 토요일)
|
시각
|
내용
|
|
09:49
|
1차 통화 — 조립 완료, 시동 불가·고전압 계통 코드 보고. 이어서 코드 화면 사진 수신
|
|
10:48
|
2차 통화 — 사진 속 코드가 P0A0D임을 확인, 서비스 플러그 결합 점검 안내
|
|
10:51
|
"해결했습니다" 회신 (첫 통화로부터 약 1시간 2분)
|
|
기술적 원인: 시동을 막은 세 가지 연결고리
|
원인 1 — 서비스 플러그의 "한 번 더 밀기" 누락 (기계·전기 접점)
서비스 플러그(Service Plug)는 고전압 팩의 직렬 회로 중간을 물리적으로 끊고 잇는 안전 장치입니다. 주황색 레버를 꺾어 끼우는 것만으로는 고전압 회로가 이어질 뿐이고, 플러그 안쪽의 인터록(Interlock, HVIL) 감지 핀은 레버 고정 후 약 1cm를 더 밀어 넣어야 접점이 닫힙니다. 이 접점이 닫히지 않으면 팩이 아무리 건강해도 시스템은 "플러그가 완전히 결합되지 않았다"고 판단합니다. 이 절차는 현장 경험 기준이므로 작업 시 차종 정비 매뉴얼의 절차를 함께 확인하세요.
원인 2 — P0A0D가 시스템 메인 릴레이(SMR)를 막는 제어 로직 (전자)
인터록은 저전압 신호 회로입니다. 정상 결합 시 회로가 닫혀 신호가 확인되고, 접점이 열리면 풀업(pull-up)된 신호가 높은 상태로 읽혀 "회로 높음", 즉 P0A0D로 기록됩니다. 하이브리드 컨트롤은 이 상태를 감전 위험으로 보고 고전압을 차량에 연결하는 시스템 메인 릴레이(SMR, System Main Relay)의 투입을 허용하지 않습니다. SMR이 붙지 않으니 모터와 인버터에 전력이 가지 않고 시동(READY)이 걸리지 않는 것입니다. 배터리 용량이나 모듈 상태와는 무관한 안전 로직입니다.
원인 3 — 교체 직후라는 상황이 만든 "센서 고장" 오인 (진단 경로)
팩을 막 교체한 직후에 고전압 코드가 뜨면 "새 팩과 센서가 안 맞나?" 하는 생각이 먼저 듭니다. 하지만 블록 전압센서 계통의 문제라면 진단기 데이터스트림에서 14개 블록 전압과 내부저항(IR, Internal Resistance) 값에 이상이 나타납니다. P0A0D 하나만으로 센서 고장을 판정할 수 없는 이유입니다. 센서 교체를 정하기 전에 블록 전압 데이터부터 확인하는 순서가 필요합니다.
AI 활용

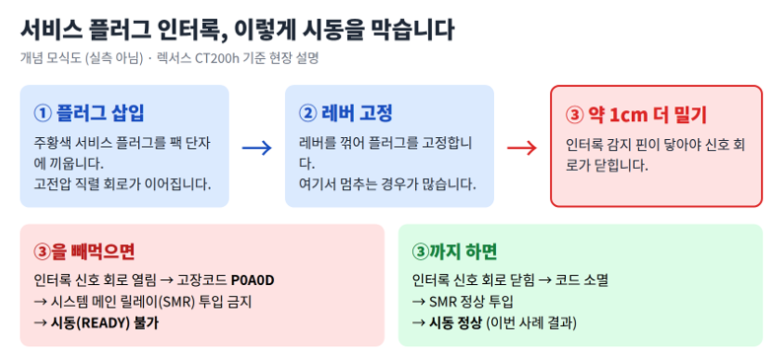

[그림1] 서비스 플러그 인터록 구조 — 약 1cm 더 밀기를 빼먹으면 P0A0D → SMR 투입 금지 → 시동 불가 (개념 모식도, 실측 아님)
참고 — 왜 모듈을 선별해 보내는가 (NiMH 열화 메커니즘)
토요타·렉서스 HEV는 니켈수소(NiMH) 모듈이 직렬로 이어진 THS II 구조라 약한 모듈 하나가 팩 전체의 출력을 제한합니다. 열화는 두 갈래입니다. 시간이 지나며 수산화칼륨(KOH) 전해액의 수분이 증발하는 캘린더 열화, 충방전을 반복하며 니켈 수산화물(Ni(OH)₂) 결정 구조가 피로해지는 사이클 열화입니다. 이로 인한 모듈 간 SOH(State of Health, 건강 상태) 불균형이 Check Hybrid 경고의 직접 원인입니다. 그래서 용량이 높은 모듈을 고르고 열이 몰리는 가운데에 좋은 모듈을 넣어 불균형을 줄이는 것입니다.
|
공식 서비스센터와 비교
|
렉서스 공식 서비스센터는 순정 부품과 정해진 절차로 진단하는 믿을 만한 선택입니다. 다만 센서류 같은 부품이 재고에 없으면 일본에서 들여와야 해서 보통 1~2주가 걸릴 수 있습니다(현장 경험 기준). 이번처럼 코드의 정의가 인터록 회로라면 부품보다 결합 상태를 먼저 확인하는 쪽이 시간과 비용을 모두 줄입니다.
|
비교 항목
|
센서 고장으로 오진한 경우
|
코드 정의대로 읽은 경우 (이번 사례)
|
|
조치
|
블록 전압센서 교체
|
서비스 플러그 재결합
|
|
부품비
|
서비스센터 약 50만 원대 (시장 일반 범위)
|
0원
|
|
대기 시간
|
해외 수급 약 1~2주
|
작업 수 분, 당일 해결
|
|
결과
|
코드가 남아 시동 불가 지속
|
시동 정상
|
|
배터리팩 교체 비용
|
300만원이상
|
150만 원
|
AI 활용

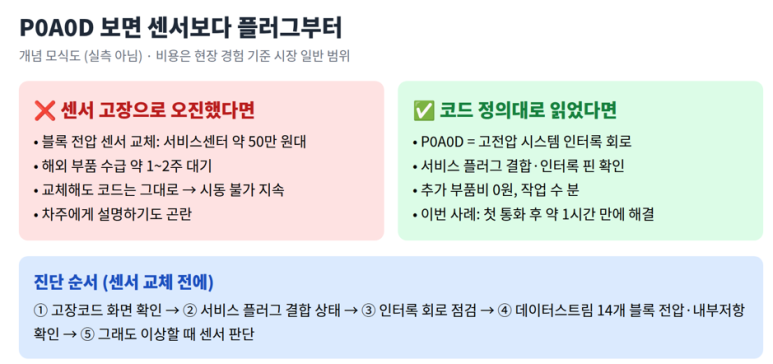

[그림2] 오진 vs 정답 비교와 진단 순서 — 센서 교체 전에 코드·서비스 플러그·인터록·블록 전압 순으로 확인 (개념 모식도, 비용은 시장 일반 범위)
|
작업 내용: 서비스 플러그 재결합
|
조치는 단순했습니다. 키를 끈 상태에서 서비스 플러그의 레버 고정과 밀어 넣기 상태를 다시 확인하고, 레버를 고정한 뒤 한 번 더 밀어 넣어 인터록 감지 핀이 닿게 했습니다. 체결 전과 후의 차이는 아래 사진의 빨간 원 부분에서 확인할 수 있습니다. 이후 시동을 걸자 정상적으로 걸렸습니다. 부품 교체는 없었습니다.
아래는 실제 서비스 플러그와 인터록 부위 사진입니다. 빨간 동그라미가 인터록 연결부위입니다.

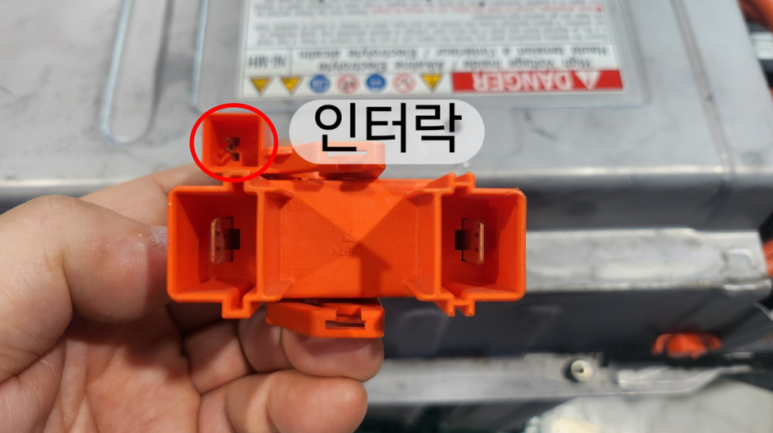

[사진3] 서비스 플러그 인터록 단자부 — 빨간 원 안의 소형 2핀 단자가 인터록 신호 접점, 양옆의 큰 단자는 고전압 단자

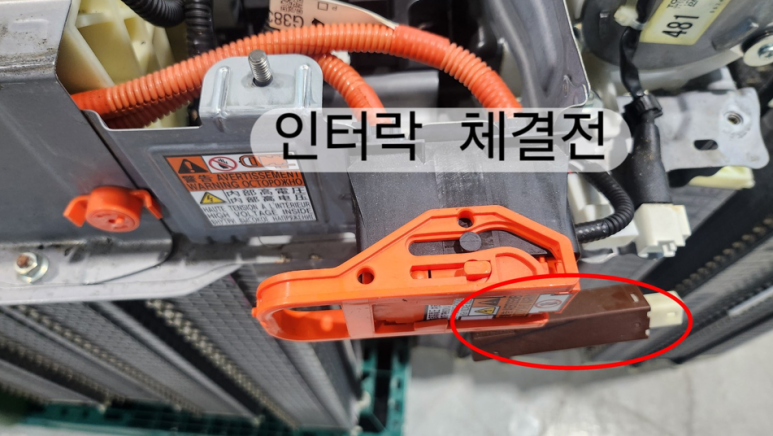

[사진4] 인터록 체결 전 (전체) — 서비스 플러그 하단의 인터록 연결부(빨간 원, 갈색 커넥터 부위)

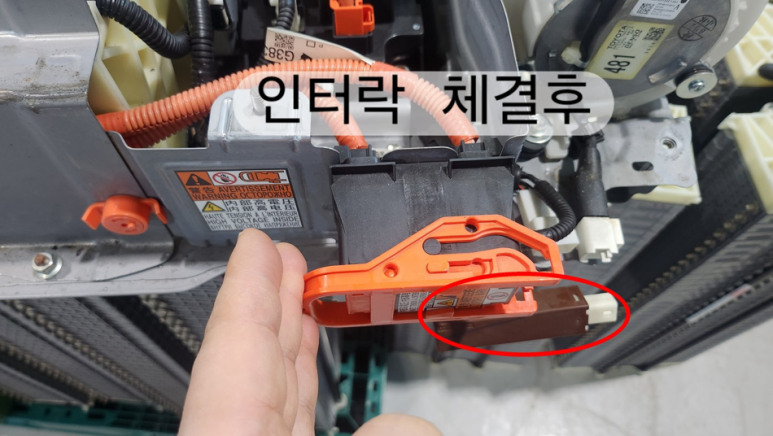

[사진5] 인터록 체결 후 (전체) — 같은 인터록 연결부(빨간 원)를 체결한 뒤의 모습

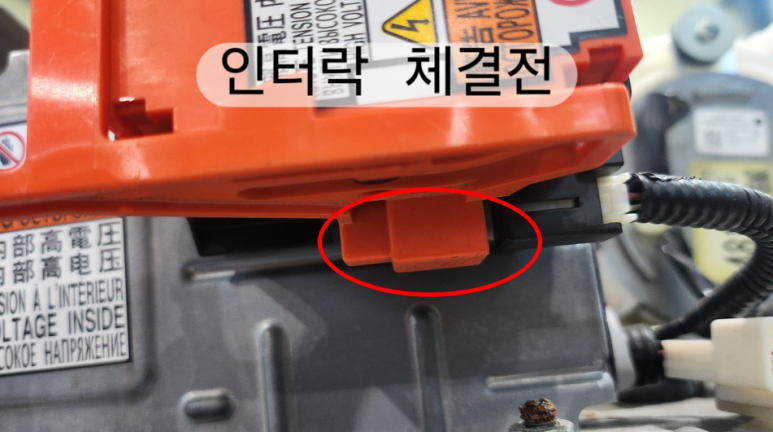

[사진6] 체결 전 확대 — 주황색 인터록 탭(빨간 원)의 위치. 이 상태가 풀려 있으면 시동 불가, P0A0D 발생

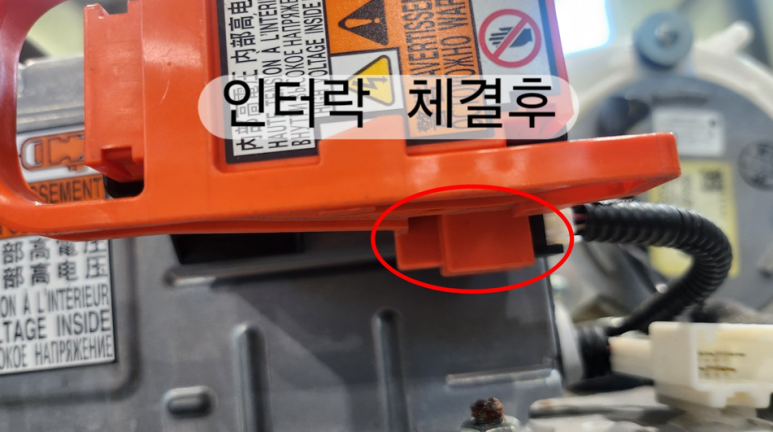

[사진7] 체결 후 확대 — 같은 주황색 인터록 탭(빨간 원)을 체결한 뒤의 위치. 체결 후 시동 정상
|
해결 확인
서비스 플러그를 끝까지 결합하자 인터록이 감지되어 시동이 정상적으로 걸렸습니다. 교체 부품 0건, 추가 비용 0원이었습니다. 코드 화면 사진 수신 후 정정 통화(10:48), 해결 회신(10:51)까지 걸린 시간은 약 3분, 첫 통화(09:49) 기준으로는 약 1시간 2분입니다.
|
|
정비사님 (통화) "아, 맞아요 맞아요. 그거였어요?"
배터리코치 (통화) "그거 안 밀면 시동이 아예 안 걸립니다. 그럼 전압센서는 필요 없어요."
|
|
정비사님 (문자) "해결했습니다. 감사합니다."
|
|
안전 안내 — 고전압 작업
서비스 플러그는 약 200V대 고전압 회로를 끊는 장치입니다. 감전 위험이 있으므로 분리·결합은 절연장갑 등 보호구를 착용하고 키 OFF 상태에서, 차종 매뉴얼의 대기 시간을 지켜 진행해야 합니다. 인터록 이상 코드가 있는 상태에서 임의로 회로를 단락하거나 우회하지 마세요. 주행 중 고전압 계통 경고가 켜지면 즉시 안전한 곳에 정차하고 운행을 중단하세요.
|
|
체크리스트
|
🔴 (즉시 조치) 시동 불가와 P0A0D가 함께 뜨면 센서 교체·분해 전에 서비스 플러그 결합과 인터록 핀 접촉부터 확인합니다. 보호구 착용, 키 OFF가 전제입니다.
🔴 (즉시 조치) 고전압 회로를 임의로 단락하거나 우회하지 않습니다. 감전 위험이 있으면 즉시 작업·운행을 중단합니다.
🟡 (점검 권장) 고장코드는 말로 전달하지 말고 스캐너 화면 사진으로 공유합니다. 코드 한 글자 차이가 진단 방향을 바꿉니다.
🟡 (점검 권장) 현재 코드와 역사 코드가 함께 있으면 현재 코드의 원인부터 해소하고 삭제 후 재현 여부를 봅니다.
🟢 (교체 후 확인) 해결 후 코드를 삭제하고 재시동해 재발 여부를 확인합니다. 12V 전압도 함께 봅니다(이번 진단기 표시 11.95V).
🟢 (교체 후 확인) 시동 후 Check Hybrid 경고등이 없는지, 데이터스트림 14개 블록 전압과 내부저항에 편차가 없는지 봅니다.
🔵 (추가 정보) 센서 교체를 권유받으면 14개 블록 전압·내부저항 데이터를 먼저 요청하세요. 전동 냉각수 펌프(EWP)는 25만 km 전후 소모품이므로 팩 교체 때 함께 점검하되, 코드가 있을 때는 냉각수량과 에어빼기를 먼저 확인합니다.
|
자주 묻는 질문
|
Q. 서비스 플러그를 덜 밀면 왜 시동이 안 걸리나요?
A. 플러그 안쪽 인터록 접점이 닫혀야 하이브리드 컨트롤이 결합 완료를 확인하고 SMR 투입을 허용합니다. 접점이 열려 있으면 안전을 위해 고전압을 차량에 연결하지 않으므로 시동(READY)이 걸리지 않습니다.
Q. P0A0D가 뜨면 새로 단 배터리팩이 불량인가요?
A. 아닙니다. P0A0D는 인터록 회로의 신호 이상을 뜻하는 코드이지 모듈 용량 문제를 직접 가리키지 않습니다. 팩 상태는 14개 블록 전압과 내부저항, 방전 실측으로 따로 판정합니다.
Q. 전압센서 고장과는 어떻게 구분하나요?
A. 센서 계통 문제라면 데이터스트림의 블록 전압 값에 이상이 보입니다. 블록 전압이 정상이고 P0A0D만 있다면 서비스 플러그와 인터록 회로부터 확인합니다.
Q. 코드를 지우면 해결되나요?
A. 인터록이 열려 있으면 삭제해도 다시 뜹니다. 원인(플러그 결합)을 해소한 뒤 삭제해야 재발하지 않는지 확인할 수 있습니다.
Q. 이런 일이 왜 반복되나요?
A. 플러그를 끼우고 레버를 꺾으면 끝난 것처럼 느껴져서입니다. 마지막 약 1cm를 밀어 넣는 단계가 눈에 잘 띄지 않아, 정비사님들이 자주 놓치는 부분입니다.
|
Battery Coach 결론
|
P0A0D는 배터리가 아니라 "문이 덜 닫혔다"는 신호일 수 있습니다. 센서를 바꾸기 전에 서비스 플러그를 끝까지 밀어 넣었는지, 코드를 말이 아니라 화면으로 읽었는지부터 확인하세요.
