HG그랜저 하이브리드 14년식. 20만km, P1B70 광양모터스서 해결 with 배터리팩 건강검진 보고서!

위치성원모터스

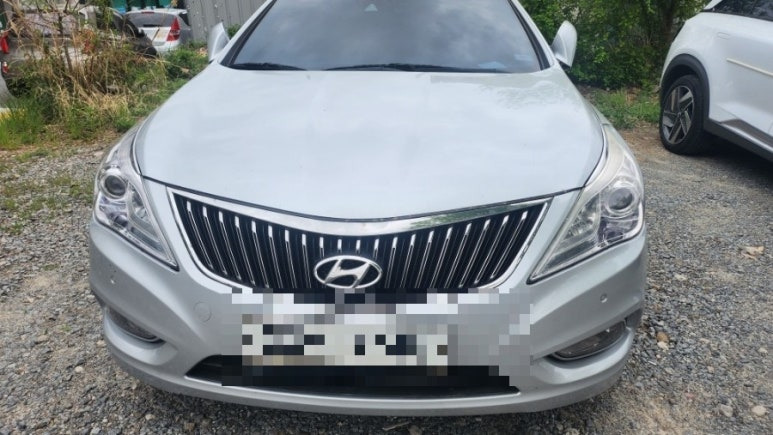

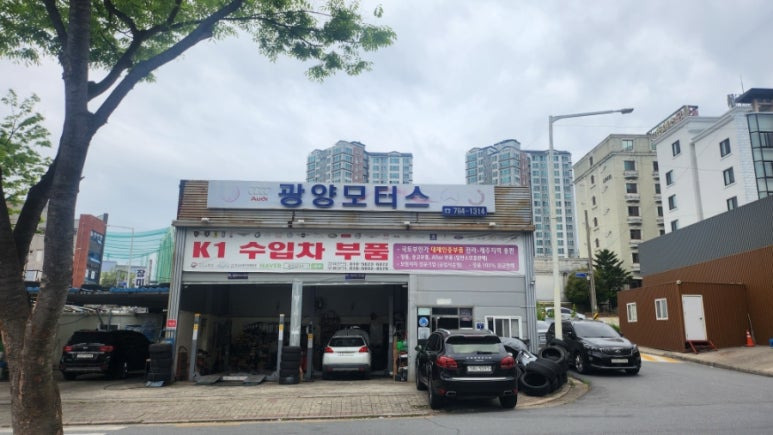

여수가 차고지인 14년식 HG그랜저 하이브리드카가 저희 작업장인 경기도 고양시까지 내왕하기 어렵다 하셔서 여수 옆의 광양에 있는 광양모터스에서 배터리팩 교체작업을 협조해 주셨습니다.

​

광양모터스 대표님은 자동차 정비 기능장이시고, 전남 정비협회 이사님으로 재직중이십니다.

배터리팩이외의 차령정비는 광양 모터스를 애용하시기 바랍니다.

​

광양, 순천, 여수지역 하이브리드카 차주님들은 광양모터스에서 배터리팩 수리 및 교체 작업하시기 바랍니다.

수리완료전의 이 차량의 Ai가 확인한 건강검진 보고서는 다음과 같습니다.

​	배터리팩 정밀 건강검진 보고서 HEV Battery Pack Precision Health Diagnostic Report 10축 SOH 다차원 평가 · 셀 전압 히트맵 · 비탈거식 OBD2 정밀 검진

® 특허 출원 제10-2026-0060571호

© 저작권 등록 C-2026-016989

™ 상표 출원 제40-2026-0053175호



차 종	HG 그랜저 HEV (G 2.4 HEV)	연 식	2015년형 (2014년식)

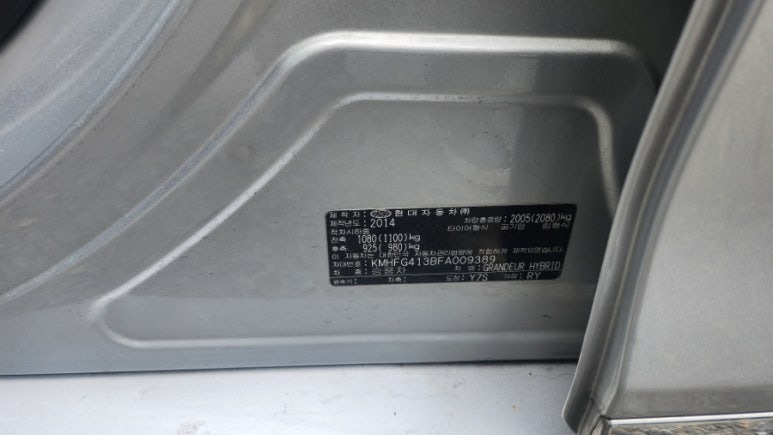

차량번호	33우 8748	VIN	KMHFG413BFA009389

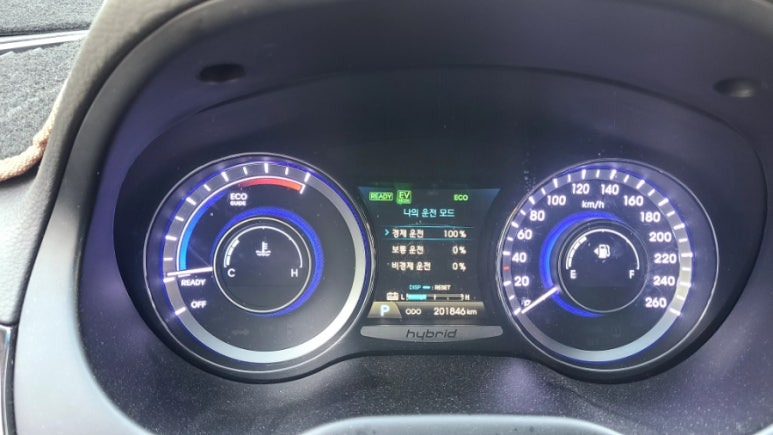

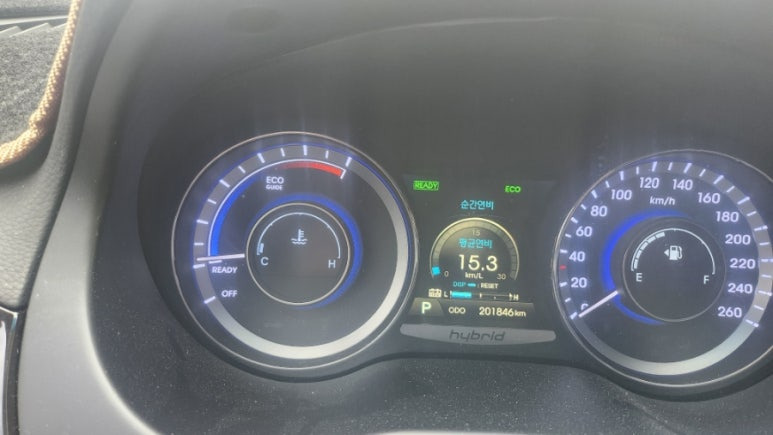

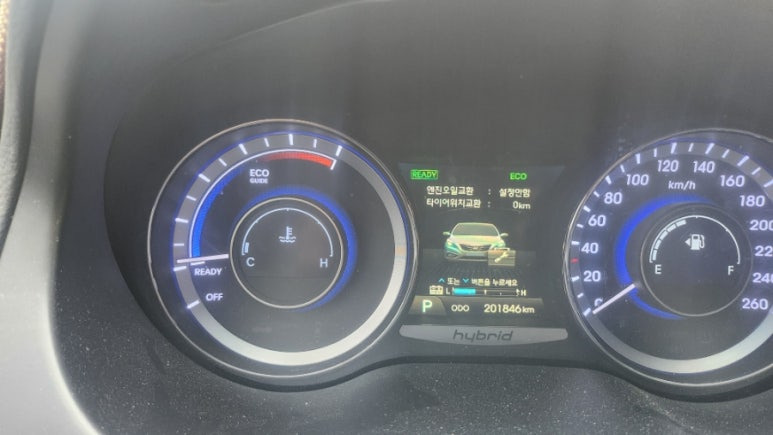

주행거리	201,846 km	검진일자	2026-04-16

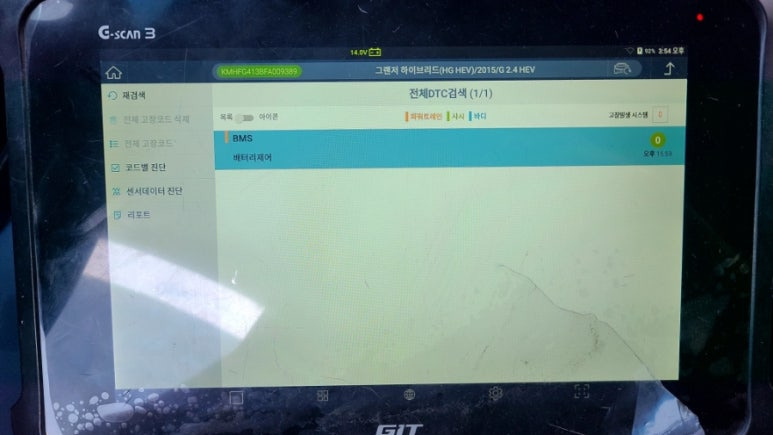

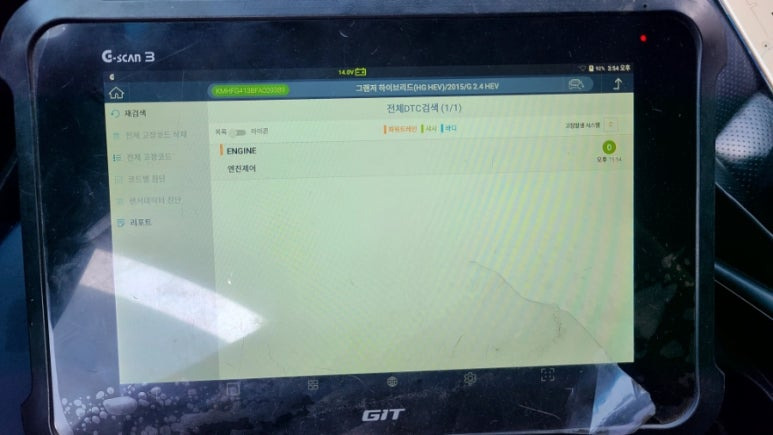

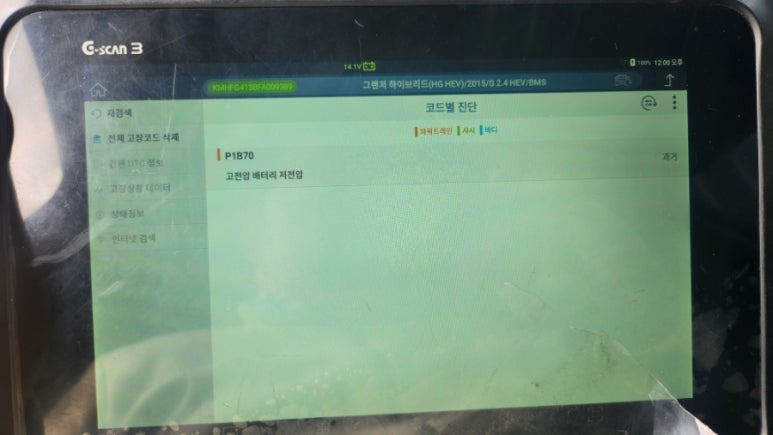

스캐너	GIT G-SCAN3 OBD2 비탈거식	검진기관	배터리팩토리 (Battery Packtory) | www.renewpack.co.kr



AI 활용

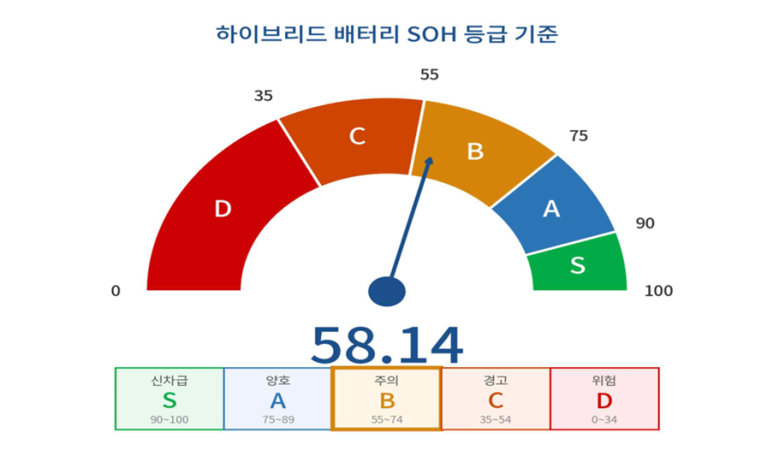

종합 SOH: 58.14점 / 100점 | Grade B — 주의 (관리 필요) P1B70 이력으로 RUL km 산출 차단 — 수리 후 재검진 필요

​

1. 배터리팩 사양 및 측정 데이터



---

항목	사양	항목	사양
셀 화학	Li-Polymer (72셀 / 9모듈×8셀)	팩 공칭전압·용량	270 V / 5.3 Ah
신차 최대 방전 파워	24,000 W (HG 기준)	신차 최대 충전 파워	20,000 W (HG 기준)
모터 최대 출력	35 kW (47.0 PS)	셀저항 위험 임계	≥ 4.0 mΩ (HG 기준)
편차 위험 임계	≥ 40 mV (HG 기준)	BMS 최소 동작 전압	3.6 V/셀

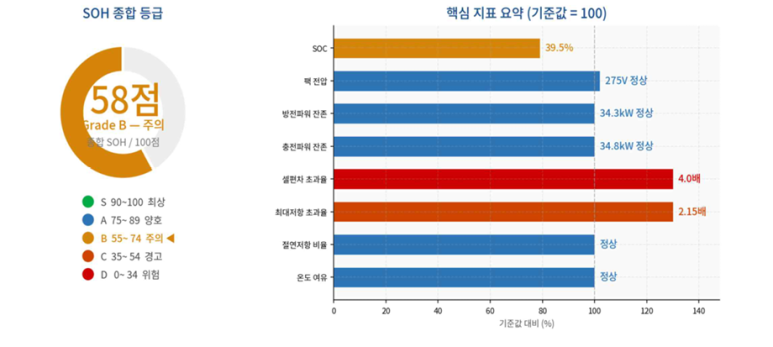

▸ 측정 데이터 및 기준값 대비 분석

측정 항목	현재 측정값	기준값	비율	판정
SOC (충전 상태)	39.5 %	20~80% (권장)	—	정상
팩 전압	275.1 V	270 V (공칭)	101.9%	정상
최대 방전 파워	34,260 W	24,000 W (HG)	142.8%	기준 초과
최대 충전 파워	34,830 W	20,000 W (HG)	174.2%	기준 초과
셀 전압 최저값	3.68 V (셀#9~)	≥ 3.6 V	—	정상
셀 전압 최고값	3.72 V (셀#1~8)	—	—	모듈1 편차
셀간 전압 편차	40 mV	≤ 10 mV (양호)	4.0배	경고 (위험 임계)
최대 내부저항	4.30 mΩ (셀#2)	≤ 1.4 mΩ (신차)	3.07배	위험
평균 내부저항	4.02 mΩ	≤ 1.4 mΩ (신차)	2.87배	위험 (임계 도달)
절연 저항	1,000 kΩ	≥ 1,000 kΩ	100%	완전 정상
배터리 최고 온도	19°C	≤ 40°C	—	정상
충방전 에너지 효율	92.46 %	≥ 97 % (신차)	—	소폭 저하

​

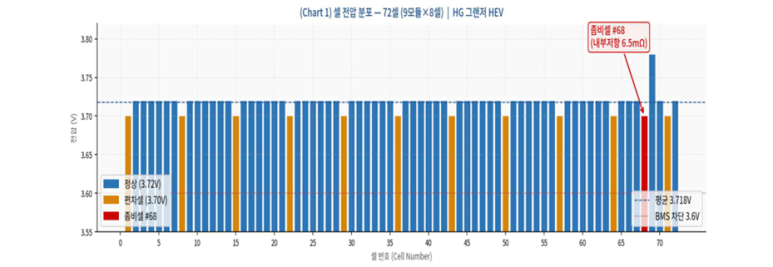

2. 셀 전압 분포 분석



AI 활용

▸ 모듈1 (셀#1~#8): 3.72V | 나머지 셀: 3.68~3.70V | 편차 40mV — HG 위험 임계(≥40mV) 정확히 도달

▸ 편차 확대 방향 주의 — 셀 밸런싱으로 균일화 가능. 1개월 내 재검진 권고

​



3. 파워 잔존율 분석



AI 활용

---

▸ BMS 방전 34,260W / HG 신차기준 24,000W → 142.8% (기준 충분)

▸ 교차보정 후 유효 방전 29,120W / 모터 35kW = 83.2% — S1·S2 개선 시 회복 가능

​



4. 누적 사용 이력 및 주행 패턴



항목	수치	비고
총 동작 시간	6,723 시간	24,203,749초 (BMS 누적)
누적 충전 전류량	55,320 Ah	추정 등가사이클 약 10,438회
누적 충전 전력량	15,236.8 kWh
누적 방전 전력량	14,087.2 kWh
충방전 에너지 효율	92.46 %	신차 97% 대비 -4.5%p 저하
평균 주행 속도	약 30 km/h	시내 주행 위주 패턴 (달력 노화 주원인)
추정 연간 주행거리	약 16,821 km/년	201,846km ÷ 12년
인버터 커패시터 전압	268 V	정상 범위 (팩전압 275.1V 대비 정상)

​



5. 10축 SOH 상세 평가 및 처방전



AI 활용

S1 72칸 배터리가 모두 고르게 일하고 있는가 0점 셀 전압 균일도 Grade D — 위험 (즉시 조치)   ▶ 진단: 편차 40mV — 위험 임계(≥40mV) 정확히 도달. 모듈1(셀#1~#8) 3.72V vs 나머지 3.68V. BMS 판정: 경고 경계. ◎ 처방 — 위험 임계 도달 — 지금 당장 관리가 필요합니다 72개 셀 중 모듈1(#1~#8) 8개가 3.72V로 나머지(3.68V)보다 40mV 높습니다. HG 기준 위험 임계(40mV)에 정확히 도달한 상태입니다. 과거에 P1B70(고전압 배터리 저전압) 코드가 발생했으며, 이 불균형이 지속되면 급가속 시 약한 셀이 순간 과방전되어 P1B70이 재발하고, 이후 P0A80(배터리팩 교체 필요)으로 번질 수 있습니다. ▸ 즉시 셀 밸런싱 서비스를 받으세요 — 비용 대비 수명 연장 효과가 가장 큰 조치입니다 ▸ 급가속을 자제하세요 — 순간 고전류가 모듈1 셀들에 추가 부담을 줍니다 ▸ 에어컨 최강 사용을 피하세요 — 배터리 순간 방전 전류가 커집니다 ▸ 밸런싱 후 1개월 이내 재검진으로 편차 해소 여부를 확인하세요



S2 배터리 혈관에 노폐물이 얼마나 꼈는가 54.48점 내부저항 열화 Grade C — 경고 (수리 권고)   ▶ 진단: 평균 4.02mΩ / 최대 4.30mΩ(셀#2) — 신차 1.4mΩ 대비 2.87배. HG 기준 위험 임계(≥4mΩ) 도달. ◎ 처방 — 혈관이 상당히 막혔습니다 — 부드러운 운전이 핵심입니다 평균 내부저항 4.02mΩ으로 이 차종(HG) 기준 위험 임계(≥4mΩ)에 도달했습니다. 신차(1.4mΩ) 대비 약 2.87배 수준입니다. 내부저항이 높아지면 전기가 흐를 때 저항에서 열이 발생해 배터리가 더 빨리 달아오르고, 급가속 시 순간 전압 강하폭이 커집니다. 현재는 S3(출력) 측면에서 모터 커버율이 83% 수준으로 유지되고 있으나, 저항이 더 높아지면 출력도 함께 떨어집니다. ▸ 급가속·급제동을 자제하세요 — 순간 고전류가 저항을 더 빠르게 높입니다 ▸ 겨울철 워밍업 없는 급출발을 피하세요 — 저온에서 내부저항이 일시적으로 2~3배 높아집니다 ▸ 셀 밸런싱(S1)과 함께 시행하면 시너지 효과가 있습니다 ▸ 3개월 후 재검진으로 저항 증가 속도를 추적하세요



S3 액셀 밟으면 바로 치고 나가는가 83.69점 출력 파워 잔존율 Grade B — 주의 (관리 필요)   ▶ 진단: BMS 방전 34.26kW → 편차(S1)·저항(S2) 교차보정 15% 적용 → 유효 29.12kW / 모터 35kW = 83.2%. Grade B(주의). ▶ 처방: 가속 응답이 약간 줄어든 상태입니다 ▸ S1 밸런싱과 S2 저항 관리가 이 항목 유지의 핵심입니다 ▸ 정속 주행 위주로 운전하면 배터리 실질 출력이 더 오래 유지됩니다 ▸ 6개월 재검진 시 유효 출력 변화 추이를 확인하세요



S4 모은 에너지가 얼마나 달리기에 쓰이는가 73.27점 충방전 에너지 효율 Grade B — 주의 (관리 필요)   ▶ 진단: 충전 15,236.8kWh → 방전 14,087.2kWh, 효율 η=92.46% — 신차 97% 대비 -4.5%p 저하. ▶ 처방: 에너지 효율이 소폭 저하 중입니다 ▸ 브레이크를 천천히 밟아 회생제동을 최대한 활용하세요 ▸ 급가속·급제동을 자제하면 충방전 효율이 유지됩니다 ▸ 고속 장거리 연속 주행 후 잠시 냉각 시간을 두세요



S5 배터리가 새것 대비 얼마나 닳았는가 66.6점 사이클·달력 수명 잔존도 Grade B — 주의 (관리 필요)   ▶ 진단: 평균속도 30km/h → 추정DOD 14.75% → 등가사이클 10,438회 / 조정수명 26,445회 (사이클건강 52.4점). 달력노화 12년×2%=24% (달력건강 76점). 복합 S5=66.6점. ▶ 처방: 12년 달력 노화가 주된 열화 원인입니다 ▸ 정기 검진(3~6개월 주기)으로 노화 속도를 추적하세요 ▸ 급가속 자제로 사이클 소모 속도를 늦추세요 ▸ 여름철 직사광선 장기 주차를 피하면 달력 노화를 늦출 수 있습니다 ▸ 배터리팩 교체 예산을 중기적으로 준비하세요



S6 더위와 추위에 출력이 떨어지지 않는가 100점 온도 스트레스 Grade S — 최상 (신차급)   ▶ 진단: 최대 온도 19°C, 모듈간 편차 0°C — 최적 열환경. 스트레스 지수 0%. ▶ 처방: 이 좋은 주차 습관을 계속 유지하세요. 여름 장거리 운행 후 직사광선 주차를 피하고 그늘이나 지하주차장을 이용하세요.



S7 배터리를 혹사시키는 운전을 하고 있는가 81.31점 운전 습관 스트레스 Grade A — 양호 (정상)   ▶ 진단: SOC 39.5%(이탈 -5.3점), 사용강도 0.75배(-1.5점), 급가속 빈도 peak/avg=16.4배(빈번, -12점). 종합 81.3점. ▶ 처방: 전반적으로 양호하나 급가속 빈도가 높습니다 ▸ 급가속을 줄이세요 — 피크/평균 방전 비율(16.4배)이 기준(10배)보다 높아 배터리 수명에 영향을 줍니다 ▸ 정속 주행과 부드러운 가속을 생활화하면 S2 저항 악화 속도가 늦춰집니다 ▸ 브레이크를 천천히 밟아 회생제동을 최대한 활용하세요



S8 누전 없이 전기가 제대로 흐르고 있는가 100점 절연 저항 Grade S — 최상 (신차급)   ▶ 진단: 절연저항 1,000kΩ — 최대값. 안전 판정: 완전 정상. ▶ 처방: 현재 완벽한 절연 상태를 유지하고 있습니다. 침수 구역 주행만 피하면 이 상태가 지속됩니다.



S9 달리다가 배터리가 SOS를 친 적 있는가 75점 DTC 이력 Grade A — 양호 (정상)   ▶ 진단: P1B70 (과거 이력) — 고전압 배터리 저전압. 현재는 해소됐으나 S1 편차 지속 시 재발 위험 있음. ▶ 처방: 과거 SOS 이력 있음 — 재발 가능성 모니터링 필요 ▸ S1 셀 밸런싱을 즉시 시행하면 P1B70 재발 위험을 크게 낮출 수 있습니다 ▸ 경고등이 켜지면 절대 무시하지 마세요 — 즉시 검진을 받으세요 ▸ 3개월 후 재검진 시 DTC 재발 여부를 반드시 확인하세요



S10 하이브리드로 앞으로 얼마나 더 달릴 수 있는가 37.76점 종합 잔여수명 예측 — 복합 RUL Grade C — 경고 (수리 권고)   ▶ 진단: 물리코어 54.4(S1=0·S2=54.5·S3=83.7) × 운용1.31 × 안전게이트0.92 × 효율0.97 = 63.6 → 달력(×0.82) × 마이크로(×0.90) × C율(×0.99) = 37.8점. P1B70 이력으로 RUL km 표시 차단. ◎ 처방 — P1B70 이력으로 RUL km 산출 차단 — 수리 후 재검진 필요 S1(편차 위험)과 S2(내부저항 위험) 두 개의 물리 핵심 축이 낮아 물리코어(54.4점)가 낮게 형성되었습니다. 여기에 P1B70 과거 이력이 있는 차량은 "정상 운용 조건 하의 잔여수명"이라는 RUL 전제가 성립하지 않으므로 km 수치를 제시하지 않습니다. S1 밸런싱 후 P1B70이 재발하지 않는 것을 확인한 뒤 재검진을 받으시면 정확한 RUL을 산출해 드릴 수 있습니다. ▸ S1 셀 밸런싱 즉시 시행 — RUL 회복의 첫 번째 조건입니다 ▸ 밸런싱 후 1개월 내 재검진으로 P1B70 재발 여부 확인 ▸ 재발하지 않으면 다음 검진에서 RUL km를 정식 산출합니다 ▸ 연비가 갑자기 나빠지거나 하이브리드 경고등이 켜지면 즉시 점검 받으세요

​



6. 종합 의견 및 정비 권고사항



종합 판정: Grade B — 주의 (관리 필요) SOH 58.14점 | DTC P1B70 과거 이력 | 셀 편차 40mV 위험 임계 도달 | 내부저항 위험 구간



우선순위	권고 내용
즉시 권고	모듈1(셀#1~#8) 40mV 편차 — 셀 밸런싱 서비스 즉시 시행 (P1B70 재발 예방에 가장 효과적)
즉시 권고	P1B70 과거 이력 — 밸런싱 후 1개월 내 재검진으로 재발 여부 확인 필수
권고	평균 내부저항 4.02mΩ (HG 위험 임계 도달) — 급가속 자제, 3개월 재검진
권고	종합 SOH 58.14점 / Grade B — 6개월 주기 정기 검진 구독 권고
참고	P1B70 해소 확인 후 다음 검진에서 RUL km 정식 산출 예정

7. 배터리팩토리 서비스 안내



---

서비스	내용
비탈거식 HEV 배터리 검진	배터리팩 분리 없이 G-SCAN3 정밀 검진 (특허 기술) — 검진 방식: 비탈거식 OBD2 정밀 검진
액티브 셀 밸런싱	셀간 편차 해소, 팩 수명 연장, 연비 개선 — 이 차량 즉시 필요 (S1=D, 편차 40mV)
10축 SOH + RUL 분석	S1~S10 다차원 SOH 산출 + 잔여 수명 예측 + 차트 보고서 (특허 출원 기술)
정기 건강검진 구독	3/6/12개월 주기 배터리 건강검진 보고서 발행 구독 서비스
문의	배터리팩토리 (Battery Packtory) | www.renewpack.co.kr | Battery Coach 이흥우





[ 지식재산권 표시 ]

® 특허 출원번호 제10-2026-0060571호 (2026.04.03) | © 저작권 등록 C-2026-016989 | ™ 상표 출원 제40-2026-0053175호



* 본 보고서는 GIT G-SCAN3 OBD2 실측 데이터 기반으로 작성된 참고자료이며, 최종 판단은 전문 기술자 확인을 권장합니다.

* 보고서 생성: 2026-04-16 | Battery Packtory (배터리팩토리) | All Rights Reserved 2026



지식재산권 보호 경고 본 보고서의 10축 SOH 산출 알고리즘, 검진 방법론, 보고서 양식, 시각화 디자인은 특허법·저작권법·상표법으로 보호됩니다. 무단 복제·방법 모방·상업적 이용·무단 배포·역설계 및 파생 제품 개발 시 즉시 법적 조치를 취합니다. 무단 사용 발견 시 즉시 법적 조치. All Rights Reserved. Battery Packtory 2026
