천안에서 고양까지 달려온 HG 그랜저의 비밀 — 좀비셀인 줄 알았더니 BMS가 진범, 실측 용량은 신품의 25~50%였다

위치성원모터스

천안에서 고양까지 달려온 가족의 아슬아슬한 이야기 · 배터리팩 두 번 교체해도 해결 안 됐던 이유 · 신품 BMS(37513 E7000) 교체로 완치

​

어떻게 여기까지 오셨어요?

지난 토요일 오전 11시가 조금 지났을 때였습니다. 검은색 그랜저 하이브리드 한 대가 배터리팩토리 작업장으로 들어왔습니다. 번호판을 보니 천안 차였습니다. 경부고속도로를 타고 서울을 경유해 고양까지, 100킬로미터가 훌쩍 넘는 거리였습니다. 차에서 내린 건 부부와 어린 아들이었습니다. 가족 나들이를 겸한 방문이었습니다. 차주분이 조심스럽게 말을 꺼냈습니다.

15년식 HG그랜저HEV

"블루핸즈에서 배터리팩 교체하라고 600만원 견적 받았는데요. BMS도 따로 60만원이라고 하더라고요. 혹시 다른 방법이 없을지 해서요."

660만원. 부담이 크셨을 겁니다. 저는 먼저 G-SCAN3 OBD2 스캐너를 연결했습니다. 배터리 상태를 직접 눈으로 확인해보자고 했습니다. 그런데 화면에 뜬 숫자들을 보는 순간, 저도 모르게 긴장이 됐습니다.



▶ DTC P1B96 현재 활성 — 고전압 배터리 전압센싱 이상 ▶ 45번 셀 최저 전압: 2.70V (정상 셀 3.74V 대비 1.04V 부족) ▶ 셀간 전압 편차: 800mV (경고 기준 40mV의 무려 20배) BMS 경고 상태: YES 활성 / 계기판 경고등 점등 중

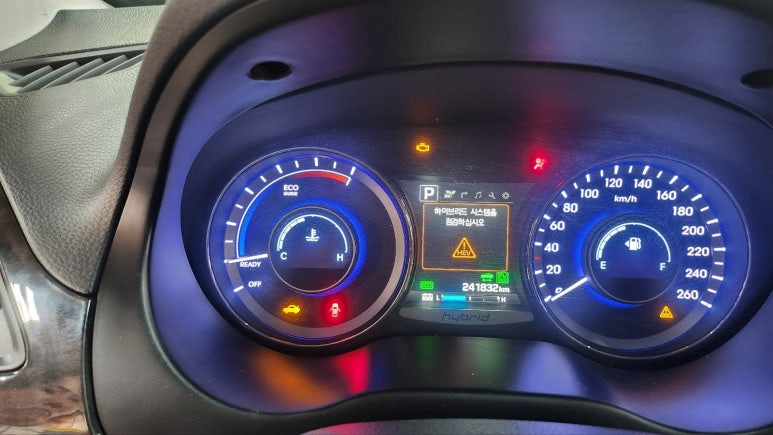

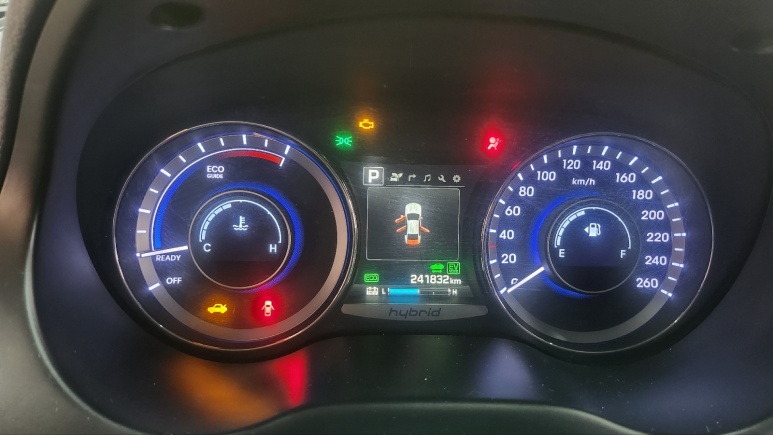

시동을 켠 상태의 최초 계기판-엔진 경고등이 표출

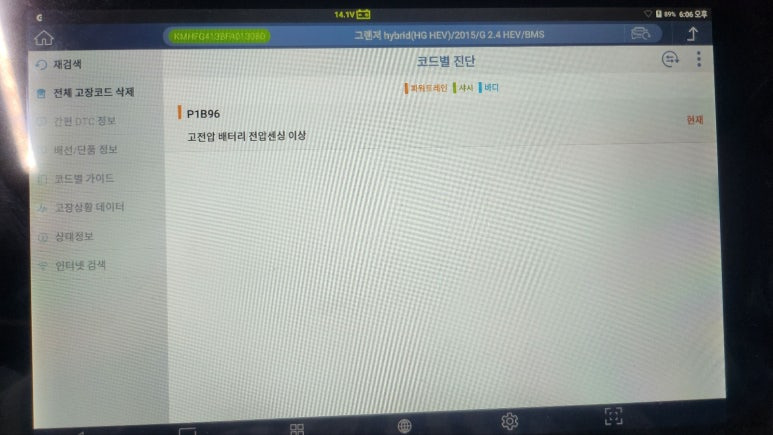

DTC는 P1B96

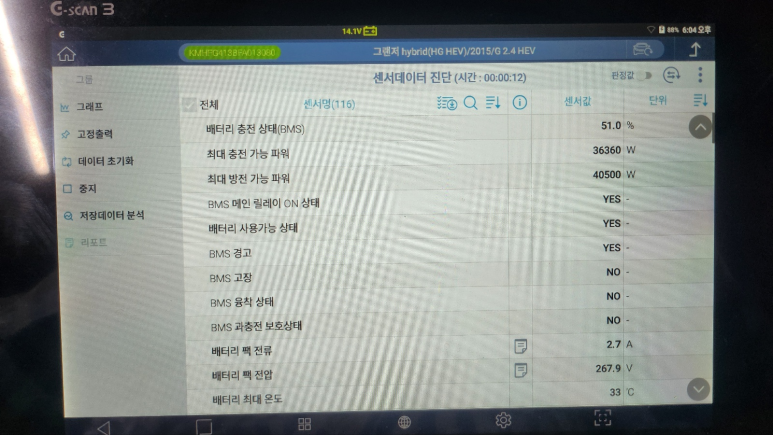

BMS 경고가 YES로 표시

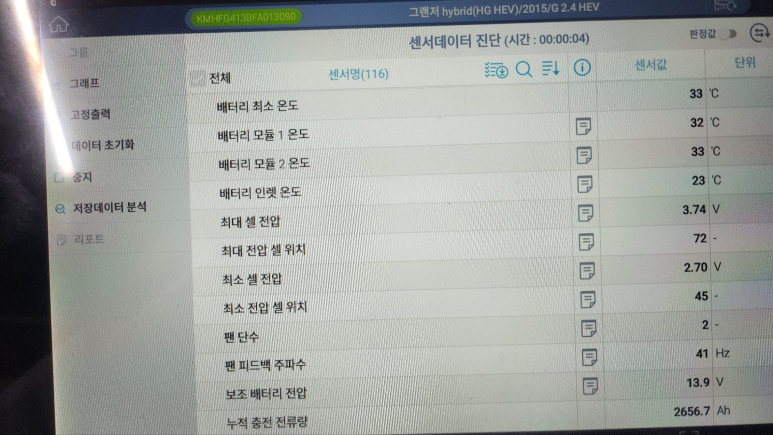

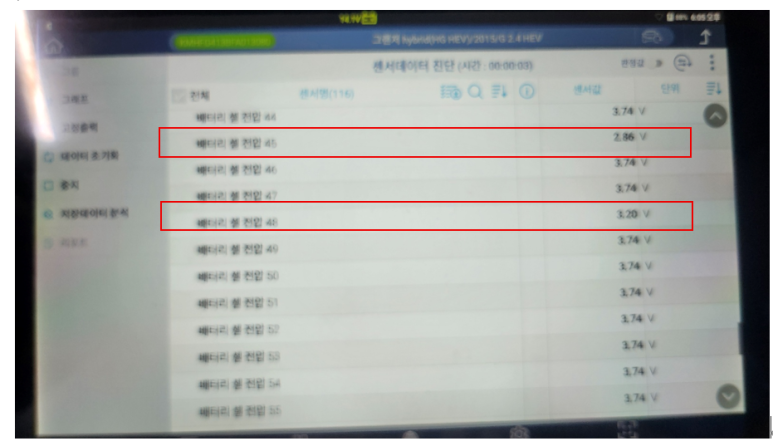

최대 셀 전압과 최소 셀 전압을 비교



45번 셀이 2.70V였습니다. 건강한 셀이라면 3.70V는 되어야 합니다. 무려 1볼트가 부족했습니다. 이걸 배터리 세계에서는 "좀비셀"이라고 부릅니다. 겉으로는 멀쩡해 보이는데 속에서 이미 죽어있는 셀. 그리고 72개 셀 중 단 하나가 무너지면, 나머지 71개도 그 셀에 맞춰 힘을 줄여야 합니다.

차주분께 솔직하게 말씀드렸습니다.

"이 상태로 경부고속도로를 타고 여기까지 오셨군요. 정말 다행입니다. 고속도로 진입로에서 급가속을 하거나, 뜨거운 여름 낮에 달리셨다면 BMS가 안전을 위해 전기를 강제로 끊어버렸을 수 있었습니다. 그 순간 뒤에서 차가 오고 있었다면..."

차주 부부의 표정이 굳었습니다. 세 가족이 탄 차였으니까요.

​

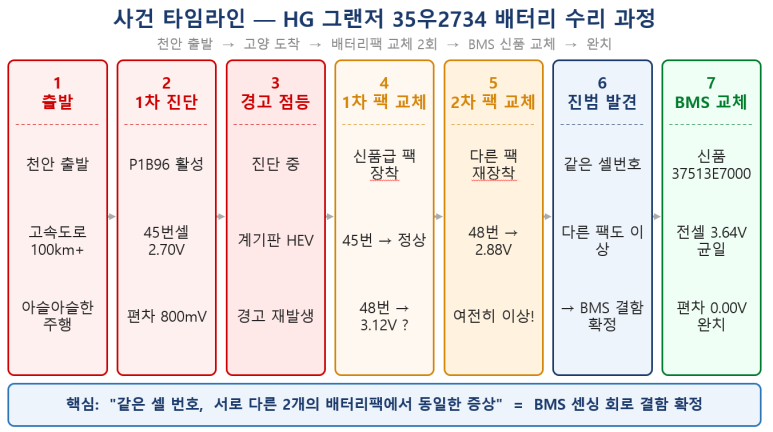

[ 그림 1 ] 천안 출발부터 BMS 교체 완치까지 — 이날의 전체 흐름



진단 중에 또 경고가 떴습니다

OBD2로 센서 데이터를 기록하고 있는데, 갑자기 계기판에 경고가 다시 나타났습니다. "하이브리드 시스템을 점검하십시오." 이미 한계였던 겁니다. 배터리팩이 진단 도중에도 버티지 못한 것이었습니다.

진단 결과는 명확했습니다. 45번 좀비셀이 원인입니다. 배터리팩을 교체해야 합니다. 저는 준비해둔 신품급 배터리팩을 꺼냈습니다. 교체 작업에 들어갔습니다.

​

교체가 끝나고 G-SCAN3를 다시 연결했습니다. 45번 셀 전압을 확인했습니다. 3.66V. 정상으로 돌아왔습니다. 그런데 이상했습니다. 다른 셀들도 스크롤해서 확인하는데, 48번 셀이 3.12V였습니다.

"이상하다. 새 팩인데 왜 48번이 낮지?"

차주분이 옆에서 같이 보고 계셨습니다. 45번은 분명히 좋아졌는데, 이번엔 48번이 낮게 나왔습니다. 자연스럽게 떠오른 생각은 하나였습니다. 우리가 준비한 배터리팩에 불량 셀이 있는 것 아닐까.

그래서 다른 배터리팩으로 바꿨습니다. 두 번째 교체였습니다.

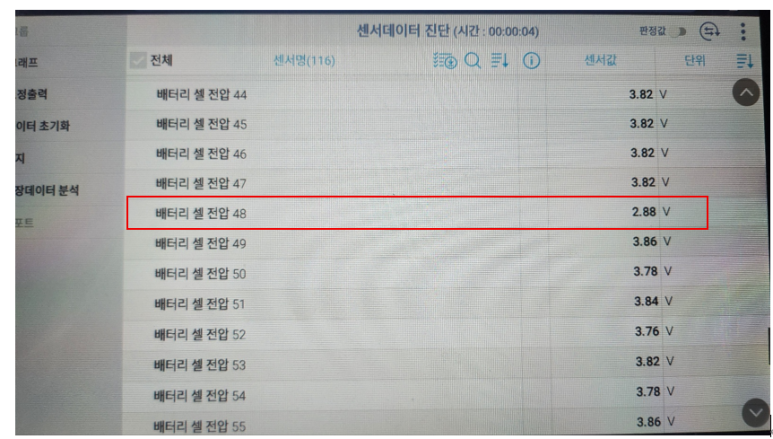

G-SCAN3를 다시 연결하고 48번 셀을 확인했습니다. 2.88V. 3.12V보다 오히려 더 낮아졌습니다.

"잠깐. 배터리팩을 두 번 바꿨는데 매번 같은 48번 셀에서, 그것도 다른 값이 나오고 있어."

서로 다른 두 개의 배터리팩에서 같은 번호(48번 셀)가 계속 이상한 값을 보여주고 있습니다. 배터리팩이 문제라면 두 팩 모두 같은 위치에 불량 셀이 있어야 한다는 말인데, 그건 말이 안 됩니다.

이때 결론이 나왔습니다.

▶ 문제는 배터리팩이 아니라, 셀 전압을 읽는 BMS 자체다 같은 셀 번호 → 다른 배터리팩 → 동일한 이상 증상 = BMS 회로 고장



BMS는 배터리 관리 시스템(Battery Management System)의 줄임말입니다. 각 셀의 전압을 측정하고, 충전 상태를 계산하고, 위험하면 전기를 끊는 두뇌 역할을 합니다. 이 두뇌가 고장났습니다. 48번 셀 전압을 측정하는 회로가 망가진 것이었습니다.

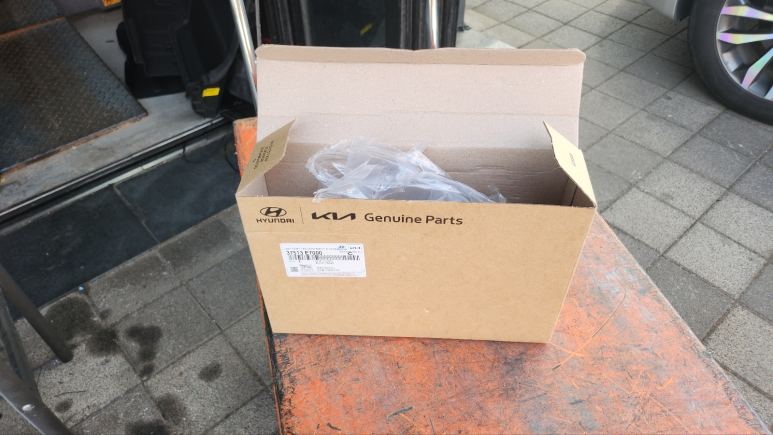

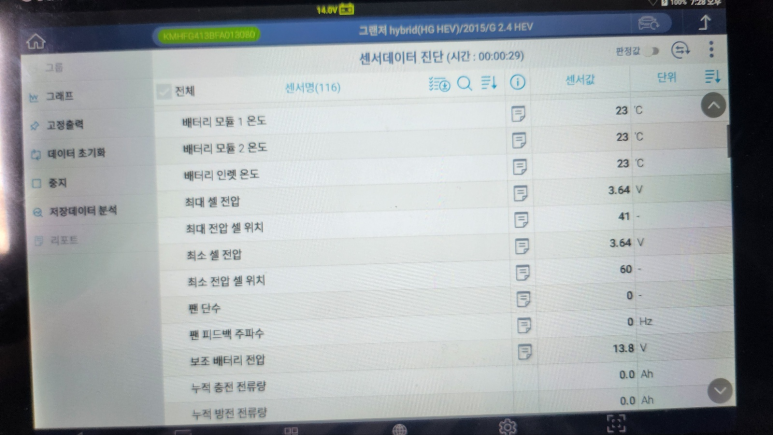

마침 비상용으로 현대기아 순정 신품 BMS(부품번호 37513 E7000)를 보유하고 있었습니다. 바로 교체했습니다. G-SCAN3를 다시 연결했습니다.

​

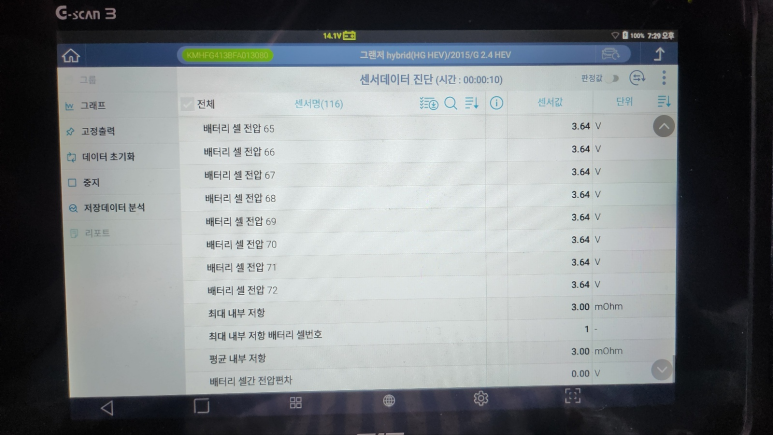

▶ 전체 72셀 전압: 3.64V — 완벽하게 균일 ▶ 셀간 전압 편차: 0.00V — 완벽 ▶ 평균 내부저항: 3.00mΩ — 정상 DTC 없음. 경고등 소등. 완치.​

물리적으로 배터리팩을 측정해봤습니다

BMS를 교체하고 나서, 저는 교체된 배터리팩의 진짜 상태가 궁금해졌습니다. OBD2 화면으로 보는 것 말고, 실제로 전기를 흘려서 얼마나 남았는지 직접 재보기로 했습니다.

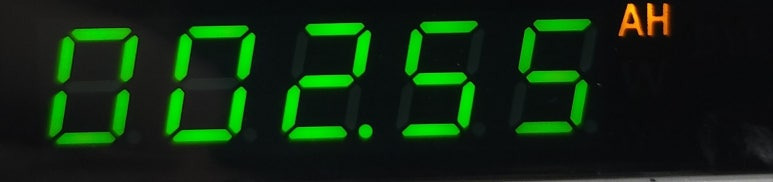

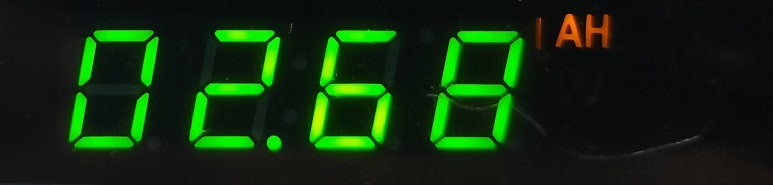

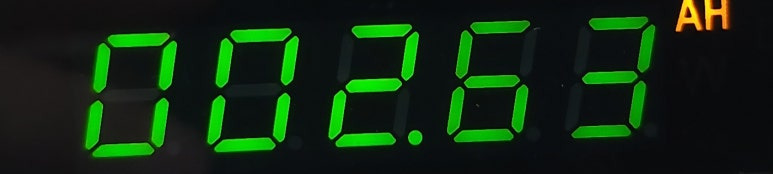

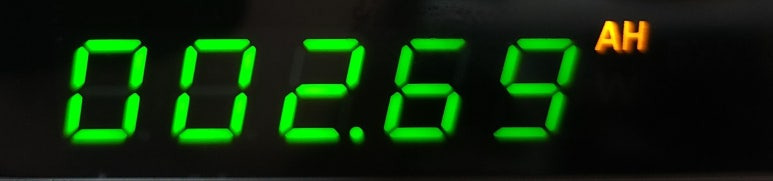

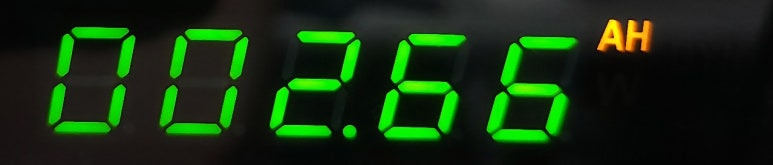

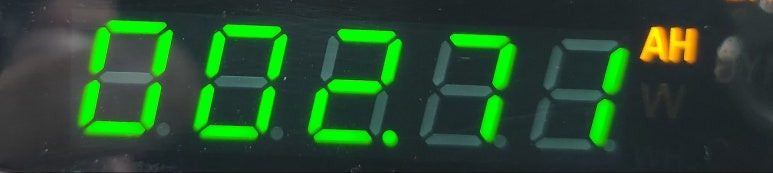

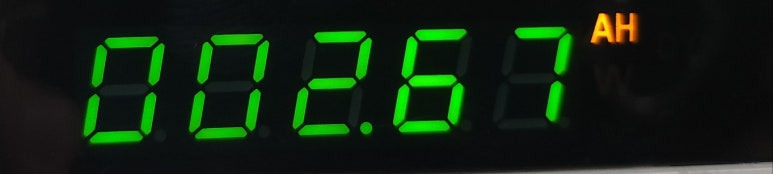

72개 셀 전부를 직렬로 연결한 상태에서 3암페어로 304V까지 완전히 충전했습니다. 그런 다음 9개 모듈을 하나씩 분리해서 5암페어로 24V까지 방전했습니다. 이 과정에서 각 모듈이 실제로 얼마만큼의 전기를 저장하고 있었는지 숫자로 확인할 수 있었습니다.

​

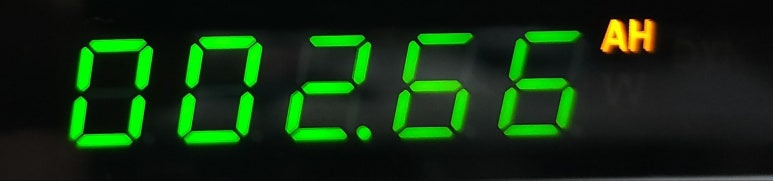

신품 기준은 5.3Ah입니다. 그런데 측정 결과는 충격적이었습니다.

​

AI 활용

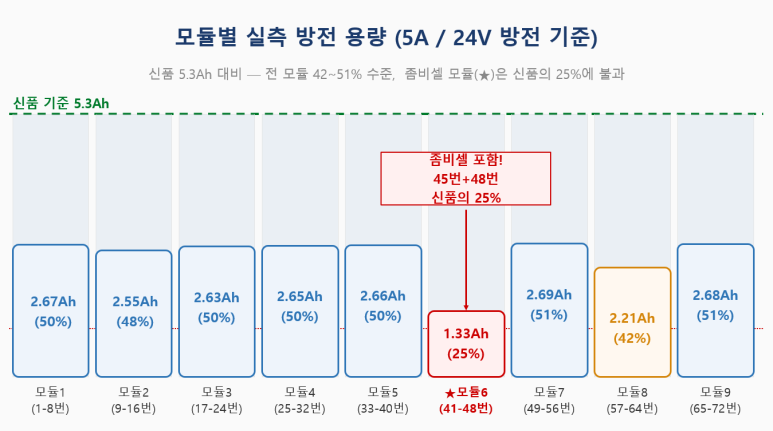

[ 그림 2 ] 9개 모듈 실측 방전 용량 — 신품 5.3Ah 대비 모든 모듈이 42~51% 수준

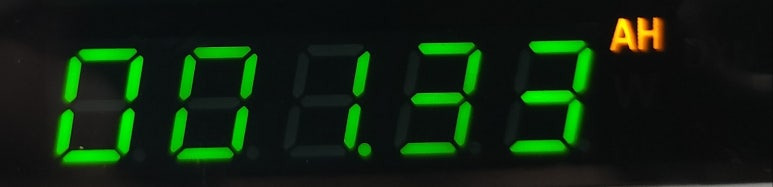

좀비셀 45번과 48번이 있던 모듈(41~48번 셀)은 겨우 1.33Ah였습니다. 신품의 25%밖에 남지 않은 것입니다. 나머지 8개 모듈도 2.21~2.69Ah 사이로, 전부 신품의 절반 수준이었습니다.

이 숫자들을 들여다보면서 저는 솔직히 소름이 돋았습니다. 이 상태로 정말로 천안에서 고속도로를 달려온 것입니다.

그런데 신품 25%짜리 배터리로 어떻게 달렸을까요?

차주분께서도, 저도 한참 생각했습니다. 배터리가 이 지경인데 경부고속도로를 어떻게 달렸냐는 것이었습니다. 사실 이건 하이브리드 자동차의 원리를 알면 이해할 수 있습니다.

​

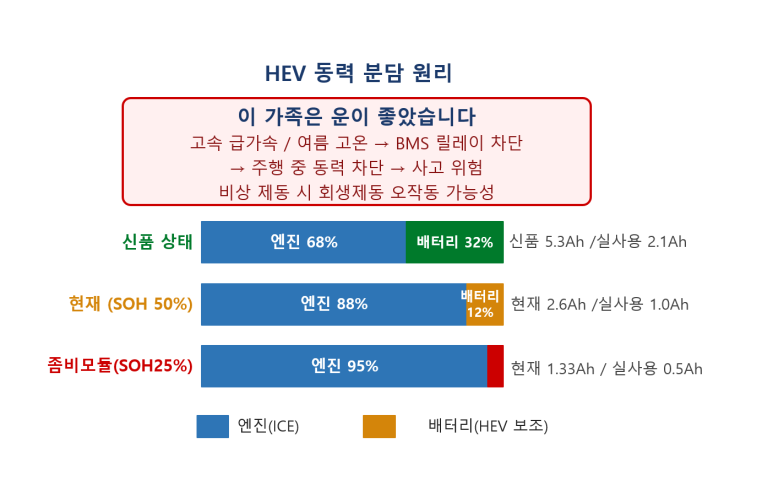

하이브리드에서 배터리는 "보조 선수"입니다

​

완전 전기차는 배터리가 전부입니다. 배터리가 없으면 아무것도 못 합니다. 그런데 하이브리드는 다릅니다. 가솔린 엔진이 항상 주도적으로 달립니다. 배터리는 출발할 때 한 번 도와주고, 브레이크 밟을 때 에너지를 회수하고, 느리게 달릴 때 조금 거들어주는 역할입니다.

그러니까 배터리가 절반으로 줄어들어도 엔진이 부족분을 채웁니다. 연비가 나빠지고 가속이 조금 더 느려질 뿐, 차는 달립니다.

​

하이브리드 배터리는 전체의 30~40%만 씁니다

​

또 하나의 이유가 있습니다. 하이브리드 BMS는 배터리 잔량이 40~80% 사이를 유지하도록 설계됩니다. 극단적으로 다 쓰거나 꽉 채우지 않습니다. 실제로 쓰는 범위가 전체의 40% 정도입니다.

신품 5.3Ah의 경우 실제 사용 가능한 양은 약 2.1Ah입니다. 이 차처럼 절반 수준으로 열화된 배터리는 실사용 가능량이 약 1.0Ah로 줄어들지만, 기본적인 하이브리드 기능을 하기에는 간신히 됩니다.

​

고속도로 정속 주행은 오히려 배터리를 덜 씁니다

​

도심에서는 신호등마다 멈추고 출발하면서 배터리에 순간적으로 큰 전류가 흐릅니다. 반면 고속도로에서 일정 속도로 달리는 것은 엔진이 대부분을 처리합니다. 배터리는 거의 대기 상태입니다. 역설적으로, 고속도로 구간이 배터리 부담이 더 작습니다.

​

BMS가 이미 "리프 모드"로 전환해 있었습니다

​

P1B96 경고 코드가 활성화된 순간부터 BMS는 배터리 출력을 자동으로 대폭 줄입니다. 이것을 "리프 모드(Limp Mode)"라고 합니다. 전기 어시스트가 거의 없는 상태로 달리는 것입니다. 운전자 입장에서는 "왠지 힘이 없다" 정도로 느꼈을 것입니다. 그래서 달릴 수 있었습니다. 하지만 안전한 것은 아니었습니다.



▶ 이런 상황에서 갑자기 위험해질 수 있는 순간들 고속도로 진입로에서 급가속 → 순간 대전류 요구 → BMS가 메인 릴레이 차단 → 동력 갑자기 끊김 ​ 여름 폭염에 장거리 주행 → 열화 셀에 고온까지 더해지면 열폭주 위험 ​ 비상 제동 시 회생제동 시스템 오작동 → 기대한 만큼 브레이크가 안 잡힐 수 있음 이 가족은 운이 좋았습니다. 그 날 고속도로에서 아무 일도 없었으니까요.



배터리 용량이 절반 이하여도 달릴 수 있는 이유

​

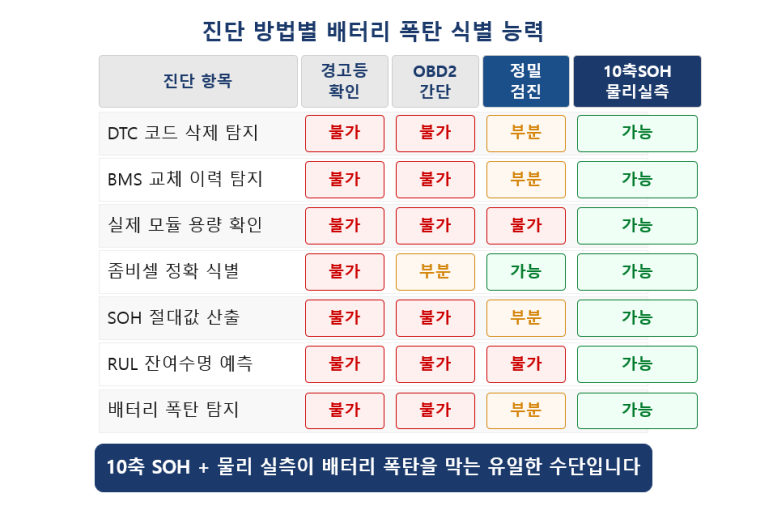

진단 방법별 위험 탐지 능력 비교

기술적 궁금증 — 왜 45번은 살고 48번 회로는 망가졌나?

작업을 정리하면서 한 가지 기술적 의문이 남았습니다. 45번 셀이 2.70V까지 추락했으니, 그 셀 전압을 읽는 BMS 회로도 오랫동안 극한 상황에 노출됐을 겁니다. 그런데 왜 45번 측정 회로는 살아있고, 48번 회로가 망가진 것일까요?

​

먼저 정확히 알아야 할 사실: 원래 배터리팩에서 48번 셀도 이미 나빴습니다

​

최초 검사에서 45번이 2.70V였다는 건 기억하실 겁니다. 그런데 동시에 48번도 3.20V로 정상(3.74V)보다 한참 낮은 상태였습니다. 실측 방전 결과를 보면, 이 둘이 같은 모듈(모듈6 / 41~48번 셀)에 있었고, 그 모듈이 1.33Ah로 가장 나쁜 상태였습니다. 45번, 48번 두 개가 모두 진짜 좀비셀이었습니다.

그러니까 처음 배터리팩을 새것으로 교체했을 때, 45번 셀도 48번 셀도 모두 건강한 신품 셀로 바뀐 것입니다. 그런데도 48번 위치에서 낮은 전압이 나왔다는 것은, 물리적 셀이 아니라 그 셀의 전압을 읽는 BMS 회로 자체가 망가진 것이라는 뜻입니다.

​

BMS 안에서 무슨 일이 일어난 걸까요?

​

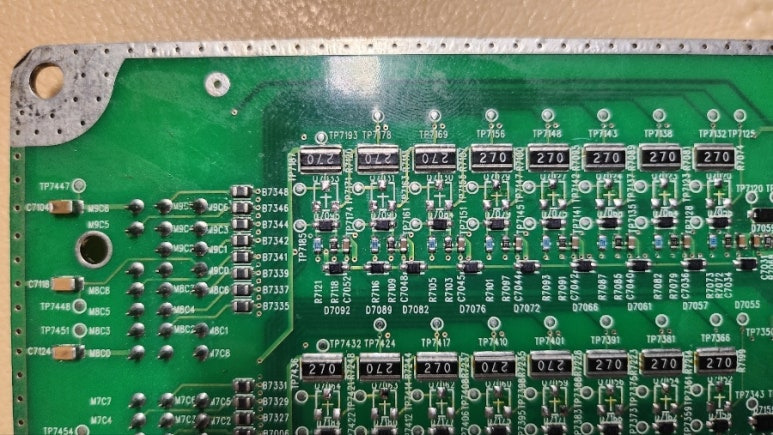

BMS는 72개 셀 전압을 읽기 위해 여러 개의 모니터링 IC를 씁니다. 이 차에서는 모듈마다 하나의 IC가 담당합니다. 41~48번 셀을 담당하는 IC는 45번 셀이 2.70V, 48번 셀이 3.20V로 오랫동안 버텨야 했습니다.

이 IC는 각 채널의 전압을 내부 기준전압과 비교해 측정합니다. 48번 셀은 모듈 안에서 가장 위에 있는 셀입니다. BMS IC 설계상, 모듈 내 셀들의 전압이 하나씩 쌓이면서 누적되는 구조이므로, 최상단 채널인 48번은 다른 셀들의 전압 변동이 모두 합산된 영향을 가장 크게 받습니다.

45번과 48번 두 셀이 동시에 낮아진 상태에서 BMS IC가 오래 동작하다 보니, 48번 채널의 측정 회로에 스트레스가 집중됐습니다. 여기에 더해, BMS가 셀 편차를 줄이려고 밸런싱 동작을 할 때 생기는 순간적인 역전압 펄스가 IC 내부 보호 회로를 반복적으로 자극하며 48번 채널을 점진적으로 손상시켰습니다.

​

45번 채널은 어떻게 살아남았을까요? 45번 채널은 정확한 이야기를 하고 있었습니다. 2.70V짜리 셀을 2.70V라고 올바르게 읽고 있었으니까요. 회로가 맞게 동작하고 있었기 때문에 손상이 없었습니다. 배터리팩을 새것으로 바꾸자 45번 채널도 3.66V를 정확하게 보고했습니다. 반면 48번 채널은 새 셀로 바꿔도 계속 낮은 값을 보고했습니다. 회로 자체가 고장난 것이기 때문입니다.



▶ 한 줄 정리 45번 셀: 실제로 낮았고 → BMS가 정확히 보고 → 회로 정상 48번 셀: 실제로 낮았고 → BMS 회로도 손상됨 → 새 셀로 바꿔도 낮게 보고 → BMS 교체 필요 배터리 셀이 극한 열화되면 그것을 감시하는 BMS IC 자체도 2차 피해를 입는다

AI 활용

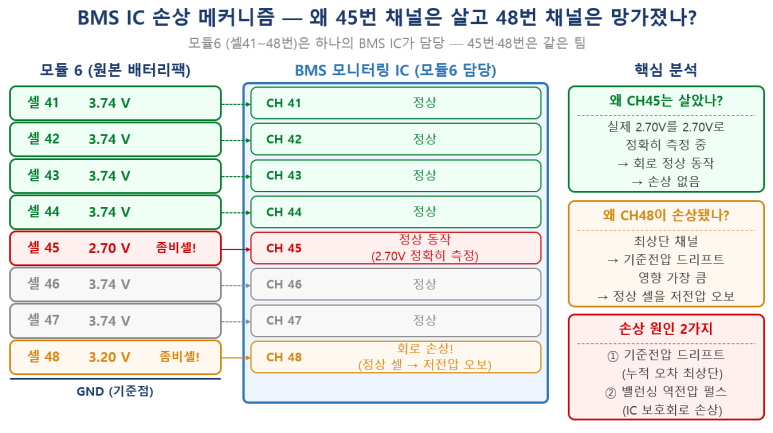

[ 그림 4 ] BMS IC 손상 메커니즘 — 45번 채널이 살아남고 48번 채널이 망가진 이유

P1B74 vs P1B96 — 결정적 차이

​

P1B74 — 전압 센싱 단선 (Open Circuit)

​

BMS가 해당 셀에서 아무 신호도 못 받는 상태입니다.

​

셀 ──[센싱 와이어 끊어짐]──X── BMS IC 입력단 ↑ 신호 없음 → "단선" 판정

​

• 셀 탭 와이어가 물리적으로 끊어졌거나
• 커넥터가 빠졌거나
• BMS IC 입력 핀이 완전히 소손된 경우
• BMS가 받는 것: "값 없음(No Signal)"
• 비유: 온도계 전선이 끊어져서 화면에 아무것도 안 나오는 것

​

P1B96 — 셀 전압 편차 과다 / 센싱값 이상 (Out of Range)

​

센싱 회로는 살아있는데 읽히는 값이 허용 범위를 벗어난 상태입니다.

​

셀 ──[센싱 와이어 연결됨]──── BMS IC 입력단 ↑ 신호 있음, 그런데 값이 이상 → "편차 과다" 판정

​

• 실제 좀비셀이 너무 낮아서 편차가 기준 초과하거나
• BMS IC 채널이 손상되어 정상 셀을 낮게 오보하거나 (이번 케이스!)
• BMS가 받는 것: "값은 있는데 너무 낮거나 다른 셀과 편차가 너무 큼"
• 비유: 온도계 전선은 연결됐는데 37도인데 55도라고 표시되는 것

​

이번 케이스에 P1B96이 뜬 이유

상황	코드	이유
원본 팩: 45번 2.70V, 48번 3.20V	P1B96	신호는 있음, 그런데 편차 800mV → 허용 초과
1차 새 팩: 45번 3.66V, 48번 3.12V	P1B96 유지	BMS IC가 48번을 여전히 낮게 오보 → 편차 여전히 큼
2차 새 팩: 48번 2.88V	P1B96 유지	같은 BMS IC 손상 → 더 낮은 값 오보
BMS 신품 교체 후: 전셀 3.64V 균일	코드 없음	편차 0.00V → 정상

만약 P1B74였다면 센싱 와이어가 물리적으로 끊어진 것이므로, 새 배터리팩을 넣어도, BMS를 교체해도 와이어를 수리하지 않는 한 코드가 사라지지 않습니다.

​

정비 접근법이 달라집니다

​	P1B74	P1B96
첫 확인	와이어 하네스, 커넥터, 셀 탭 단선 여부	셀 전압 실측, 편차 확인
원인	물리적 단선 (배선)	셀 열화 or BMS IC 손상
수리	단선 구간 와이어 교체 / 커넥터 재연결	배터리팩 교체 and/or BMS 교체
배터리팩 교체만으로 해결?	안 됨 (배선 문제이므로)	될 수도 있고 안 될 수도 있음 (이번 케이스처럼 BMS IC가 함께 손상됐다면 BMS도 교체 필요)

한 줄 요약

P1B74 = "전선이 끊어져서 값 자체를 못 읽음"

P1B96 = "전선은 살아있는데 읽히는 값이 허용 범위 초과"

이번 케이스가 P1B96이었기 때문에 "배터리팩만 바꾸면 될 것 같았지만 안 됐고, 결국 BMS IC 채널 손상이라는 P1B96의 또 다른 원인을 발견"한 것입니다. 만약 P1B74였다면 처음부터 배선 점검으로 접근했을 것이고, 배터리팩 교체 시도 자체를 하지 않았을 겁니다.

중고차로 팔았다면 어떻게 됐을까요?

이 대목이 이번 케이스에서 가장 중요한 이야기입니다. 만약 이 차의 원소유자가 고장 사실을 숨기고 중고차로 팔려 했다면 어떻게 됐을까요?

​

방법은 간단합니다. 60~80만원을 들여 BMS만 신품으로 교체합니다. 그러면 OBD2 화면에서는 다음과 같이 나옵니다. 셀 편차 0.00V. 내부저항 3mΩ. 고장 코드 없음. 경고등 없음. 누적 이력 0. 신품 BMS는 이력이 초기화되어 있으니, 마치 아무 문제 없는 배터리처럼 보입니다.

​

300~500km 정도 더 주행하면 새 BMS가 셀 데이터를 학습하면서 일시적으로 더 안정적으로 보입니다. 이 시점에 중고차 시장에 내놓으면, 딜러도 다음 차주도 문제를 발견할 수 없습니다.

​

하지만 실제 배터리 셀들은 그대로입니다. 신품 5.3Ah의 25~51%, 심한 모듈은 25%밖에 안 남아 있습니다. 구매하고 수개월 후면 같은 증상이 돌아옵니다. P1B96 재발. 배터리팩 600만원. 이번엔 다음 차주의 돈으로 치러야 합니다.



▶ 왜 중고차 딜러도 알 수 없냐고요? 경고등 확인: DTC 삭제나 BMS 교체 후에는 경고등이 꺼져 있습니다 OBD2 간단 스캔: 편차·저항·DTC 모두 정상으로 보입니다 시운전: 리프 모드가 해제됐으니 오히려 힘이 더 나는 것처럼 느껴집니다 ▶ 유일한 방법: 셀별 실제 방전 용량 측정 + 10축 SOH 정밀 검진

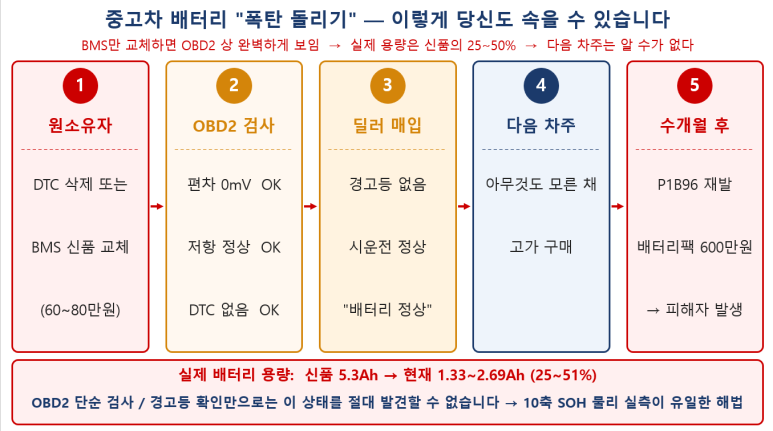

[ 그림 5 ] BMS만 교체해서 매도하면 — 다음 차주는 아무것도 알 수 없다

그래서 우리가 하는 일이 바로 이겁니다

배터리팩토리가 하는 HEV 배터리팩 건강검진은 단순히 경고등을 확인하거나 OBD2 숫자 몇 개를 보는 것이 아닙니다.

​

OBD2로 72개 셀 전압을 하나씩 확인하고, 내부저항을 측정하고, 충방전 효율을 계산하고, 고장코드 이력을 분석합니다. 여기에 실제 방전 용량까지 실측합니다. 이 모든 데이터를 10개의 축(S1~S10)으로 종합해 SOH(배터리 건강도)와 RUL(앞으로 얼마나 더 달릴 수 있는지)을 산출합니다.

이번 차량처럼 BMS가 교체된 상태라도, 셀별 실제 용량은 숨길 수 없습니다. 직접 재면 나오니까요. "경고등 없고 OBD2 이상 없음"이 전부가 아닌 이유입니다.

​

하이브리드 중고차를 사려고 하신다면, 혹은 지금 타고 계신 하이브리드가 걱정된다면, 한 번쯤 검진을 받아보시길 권합니다. 천안에서 고양까지 달려온 이 가족처럼, 모르고 타고 있는 것보다는 알고 대비하는 것이 낫습니다.



▶ 이번 작업 최종 결과 신품급 배터리팩 장착 + 신품 BMS(37513 E7000) 교체 완료 전 72셀 3.64V 균일 / 편차 0.00V / 저항 3.00mΩ / DTC 없음 확인 블루핸즈 견적 660만원 대비 비교 수리 완료 차주분께: 이 글과 함께 발송하는 건강검진 보고서가 그날의 설명을 대신하길 바랍니다.

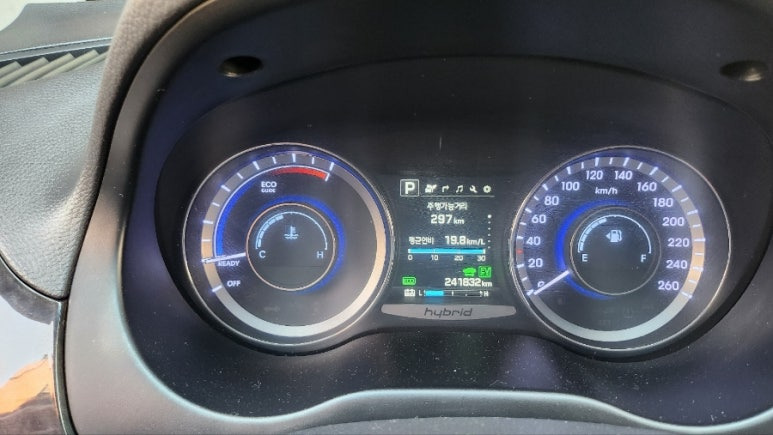

HG그란저의 공인 연비가 리터당 16km인데, 이 상태의 배터리팩으로 천안서 고양까지 온 연비는 리터당 19.8km였습니다.

곧 사망직전의 배터리팩 성능이 이렇게 빌휘되기에 정비하는 분들도 차주도 아무도 곧 사망한다는것을 알수가 없습니다.

그 이유는 무엇일까요?

BMS가 제대로 작동하지 않고 있다는 것입니다.

현대 BMS가 "마지막 순간"에만 반응하는 이유 — 구조적 분석

​

1. BMS 설계 목표 자체가 "안전"이지 "건강 알림"이 아님

BMS가 하는 일은:

과충전 방지 → 화재 예방

과방전 방지 → 셀 파괴 방지

온도 임계 초과 → 출력 제한

배터리가 얼마나 늙었는지 알려주는 기능은 설계 목표에 없습니다.

​

2. BMS가 열화를 오히려 "숨기는" 구조

SOH가 떨어지면 BMS는 스스로 대응합니다:

코드

이 보상 작동이 역설적으로 "차가 아직 멀쩡한 것처럼" 느껴지게 만듭니다.

차주도, 블루핸즈 정비사도 체감 이상이 없으니 그냥 넘어갑니다

​

3. 경고가 발생해도 해석 체계가 없음

P1B96(셀 편차 과다), P1A80(셀 전압 불균형) 같은 중간 단계 DTC는 BMS가 분명히 기록합니다.

문제는 이것이 차주에게 전달되지 않는다는 것입니다:

​

중간 단계 DTC는 G-SCAN3 같은 전문 스캐너 없이는 읽을 수 없고, 정비사도 배터리 건강 관점으로 해석하지 않습니다.

​

4. 토요타와 비교하면 더 선명해짐

토요타는 일산 서비스센터에서 SOH 기준 미달 차량을 선제적으로 리콜했습니다. 이건 BMS가 건강 데이터를 모니터링하고 딜러에 전송하는 구조이기 때문입니다.

현대·기아는 그 구조 자체가 없습니다. 데이터는 차 안에 있고, 아무도 안 봅니다.

​

결론

"현대 BMS는 배터리가 사망 직전까지도 차주와 정비사 모두에게 실질적 경고를 주지 않는다"

이 명제에 기술적 반론을 제기하기 어렵습니다.

BMS 설계 자체의 문제가 아니라 "건강 감시 생태계"가 없다는 게 핵심입니다.

그리고 그 공백이 바로 배터리팩토리의 검진 서비스가 존재하는 이유이기도 합니다.

차주가 스스로 검진을 받으러 오지 않는 이상, 지금 구조에서는 시동이 꺼져야 비로소 알게 되는 게 맞습니다.

​	배터리팩 정밀 건강검진 보고서 HEV Battery Pack Precision Health Diagnostic Report 10축 SOH 다차원 평가 · 셀 전압 히트맵 · 비탈거식 OBD2 정밀 검진

® 특허 출원 제10-2026-0060571호

© 저작권 등록 C-2026-016989

™ 상표 출원 제40-2026-0053175호

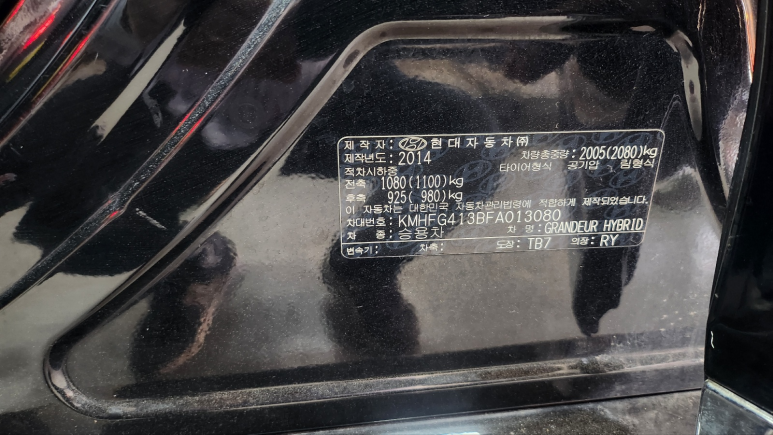

차 종	HG 그랜저 HEV (G 2.4 HEV)	연 식	2014년식
차량번호		VIN
주행거리	241,832 km	검진일자	2026-04-19
스캐너	GIT G-SCAN3 OBD2 비탈거식	검진기관	배터리팩토리 (Battery Packtory) | www.renewpack.co.kr

AI 활용

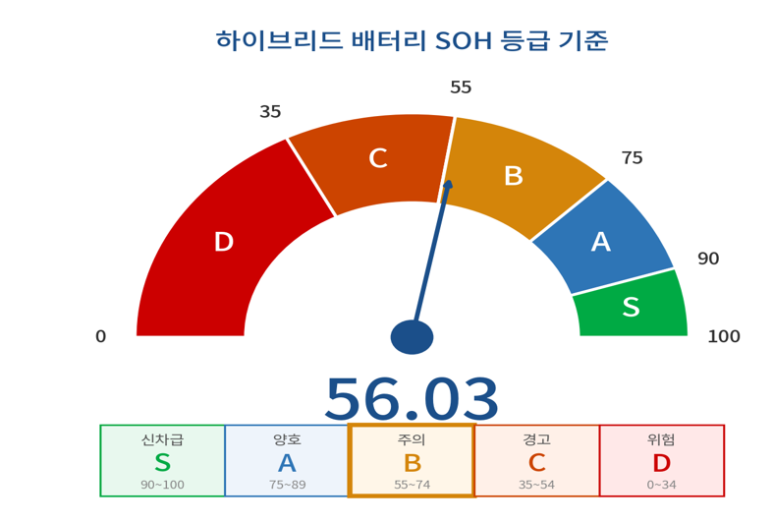

종합 SOH: 55.77점 / 100점 | Grade B — 주의 (관리 필요) P1B70 이력으로 RUL km 산출 차단 — 수리 후 재검진 필요

​

1. 배터리팩 사양 및 측정 데이터

항목	사양	항목	사양
셀 화학	Li-Polymer (72셀 / 9모듈×8셀)	팩 공칭전압·용량	270 V / 5.3 Ah
신차 최대 방전 파워	24,000 W (HG 기준)	신차 최대 충전 파워	20,000 W (HG 기준)
모터 최대 출력	35 kW (47.0 PS)	셀저항 위험 임계	≥ 4.0 mΩ (HG 기준)
편차 위험 임계	≥ 40 mV (HG 기준)	BMS 최소 동작 전압	3.6 V/셀

▸ 측정 데이터 및 기준값 대비 분석

측정 항목	현재 측정값	기준값	비율	판정
SOC (충전 상태)	51.0 %	20~80% (권장)	—	정상
팩 전압	267.9 V	270 V (공칭)	99.2%	정상
최대 방전 파워	40,500 W	24,000 W (HG)	168.8%	기준 초과
최대 충전 파워	36,360 W	20,000 W (HG)	181.8%	기준 초과
셀 전압 최저값	2.70 V (45번 셀)	≥ 3.50 V	—	위험 (좀비셀)
셀 전압 최고값	3.78 V (72번 셀)	—	—	정상
셀간 전압 편차	800 mV	≤ 10 mV (양호)	80배	위험 (기준 20배!)
최대 내부저항	7.80 mΩ (45번 셀)	≤ 4.0 mΩ (HG)	1.95배	위험
평균 내부저항	6.20 mΩ	≤ 4.0 mΩ (HG)	1.55배	위험
절연 저항	1,000 kΩ	≥ 1,000 kΩ	100%	완전 정상
배터리 최고 온도	33°C	≤ 45°C	—	정상
충방전 에너지 효율	89.25 %	≥ 97 % (신차)	—	저하 (C등급)

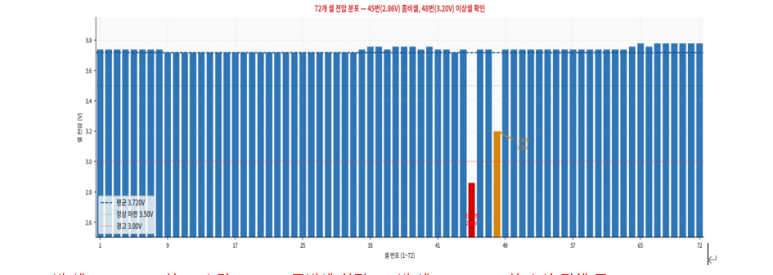

2. 셀 전압 분포 분석



▸ 45번 셀: 2.70V(BMS최소)/순간2.86V — 좀비셀 확정. 48번 셀: 3.20V — 2차 손상 진행 중

▸ 셀간 편차 800mV = 경고 기준(40mV)의 20배. 20~31번 셀은 사진 흐림으로 인접 셀 평균(3.72V) 추정 표시

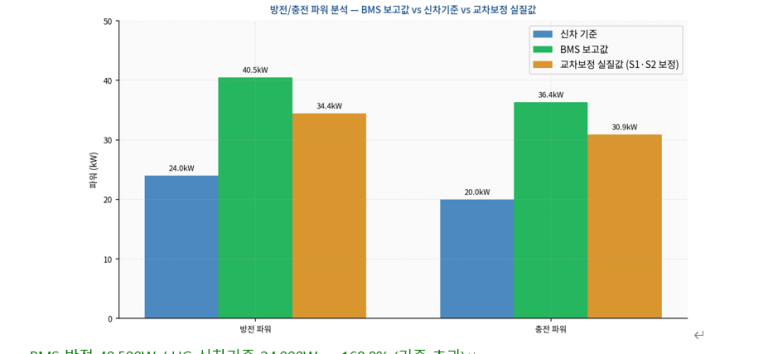

3. 파워 잔존율 분석



▸ BMS 방전 40,500W / HG 신차기준 24,000W → 168.8% (기준 초과)

▸ S1·S2 교차보정(×0.85) 후 실질 방전 34,425W / 모터 35kW = 98.4% — Grade A

​



4. 누적 사용 이력 및 주행 패턴



항목	수치	비고
총 동작 시간	308 시간	1,109,090초 (BMS 누적)
누적 충전 전류량	2,656.7 Ah	추정 등가사이클 약 501회
누적 충전 전력량	742.3 kWh
누적 방전 전력량	662.5 kWh
충방전 에너지 효율	89.25 %	신차 97% 대비 -7.75%p 저하
평균 주행 속도(BMS기준)	약 785 km/h	BMS 동작시간 기준 — 실제 운행속도와 차이 있음
추정 연간 주행거리	약 20,153 km/년	241,832km ÷ 12년
인버터 커패시터 전압	269 V	정상 범위 (팩전압 267.9V 대비 정상)

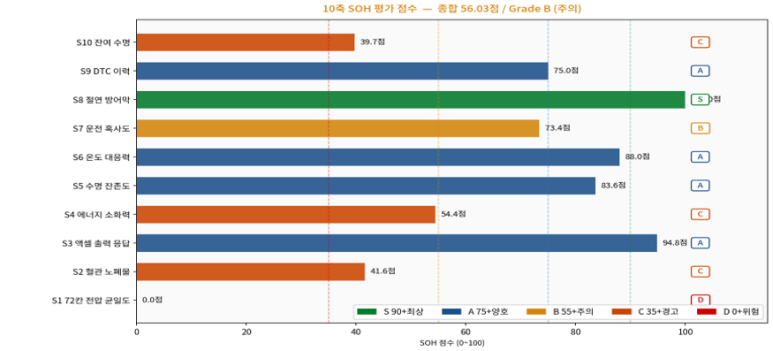

5. 10축 SOH 상세 평가 및 처방전

S1 72칸 배터리가 모두 고르게 일하고 있는가 0점 셀 전압 균일도 Grade D — 위험 (즉시 조치) ▶ 진단: BMS 셀간 편차 800mV (위험기준 40mV의 20배). 45번 셀 최저 2.70V(BMS기록) / 순간 2.86V. 48번 셀 3.20V — 이상 진행 중. base=0점, Grade D. ◎ 처방 — 45번 좀비셀이 팩 전체를 볼모로 잡고 있습니다 — 즉시 수리 필요 72개 셀은 모두 연결된 한 팀입니다. 45번 한 칸이 2.70V로 무너지자 BMS가 전체 팩을 그 셀에 맞춰 제한하고 있습니다. 48번(3.20V)도 손상이 진행 중입니다. 이 상태로 계속 주행 시 P1B70(셀 과방전) 코드와 함께 주행 중 하이브리드 시스템이 갑작스럽게 멈출 수 있습니다. ▸ 45번·48번 셀 교체 또는 배터리팩 전체 교체 — 즉시 조치가 필요합니다 ▸ 수리 전까지 급가속을 절대 피하세요 — 45번 셀에 고전류가 걸려 순간 셧다운 위험이 있습니다 ▸ 수리 완료 후 OBD2 재검진으로 편차 해소 및 P1B96 소거를 반드시 확인하세요



S2 배터리 혈관에 노폐물이 얼마나 꼈는가 41.6점 내부저항 열화 Grade C — 경고 (수리 권고) ▶ 진단: 평균 6.20mΩ / 최대 7.80mΩ(45번 셀) — 신차 2.0mΩ 대비 3.1배. HG 위험임계(≥4.0mΩ) 1.55배 초과. 3구간 매핑: 41.6점 Grade C. ◎ 처방 — 혈관이 심하게 막혔습니다 — 45번 셀이 저전압+고저항 이중 불량 상태 45번 셀은 전압(2.70V)과 저항(7.80mΩ) 모두 가장 나쁜 "이중 불량" 상태입니다. 전기가 흐를 때마다 과도한 열이 발생하여 배터리팩 전체의 가속 열화를 일으킵니다. 특히 여름철 고온 환경에서는 열폭주 위험이 증가합니다. ▸ 배터리팩 수리·교체 시 저항이 높은 셀 전체를 교체해야 재발을 막을 수 있습니다 ▸ 여름철 직사광선 장기 주차를 피하고 가급적 실내주차를 이용하세요 ▸ 수리 후 재검진으로 평균 저항 개선 여부를 확인하세요

S3 액셀 밟으면 바로 치고 나가는가 94.83점 출력 파워 잔존율 Grade A — 양호 (정상) ▶ 진단: S1·S2 교차보정(cross_factor=0.85) 후 실질 방전 34.4kW / 모터 35kW = 94.8%. Grade A. 모터 커버율 98.4%로 도미노 패널티 없음. ▶ 처방: 전기 출력은 아직 양호 — S1·S2 악화 시 급락합니다 ▸ 45번 셀 손상을 방치하면 S1이 계속 D등급으로 머물며 실질 출력이 점점 줄어듭니다 ▸ 수리 후 재검진에서 S3도 함께 개선 여부를 확인하세요



S4 모은 에너지가 얼마나 달리기에 쓰이는가 54.41점 충방전 에너지 효율 Grade C — 경고 (수리 권고) ▶ 진단: 충전 742.3kWh → 방전 662.5kWh, 효율 η=89.25% — 신차 97% 대비 -7.8%p. S4=54.4점 Grade C. ◎ 처방 — 충방전 효율이 저하 중입니다 — 연비 직접 영향 ▸ 내부저항 증가가 효율 저하의 주원인입니다. 배터리 수리 후 효율 회복을 기대할 수 있습니다 ▸ 브레이크를 천천히 밟아 회생제동을 최대한 활용하세요



S5 배터리가 새것 대비 얼마나 닳았는가 80.88점 사이클·달력 수명 잔존도 Grade A — 양호 (정상) ▶ 진단: 등가사이클 501회 / DOD보정 설계수명 21,405회(사이클건강 95.0점). 달력노화 12년×2%=24%(달력건강 76.0점). S5=83.6점. ▶ 처방: 배터리 소재 자체는 아직 여유 있습니다 — 달력(시간) 노화가 주원인 ▸ HEV 특유의 마이크로 충방전(10~20% DOD) 덕분에 사이클 소모는 설계수명의 2.3%에 불과합니다 ▸ 12년이라는 시간 노화가 사이클 노화보다 훨씬 큰 비중입니다. 45번 셀 불량도 자연 열화 기인 가능성이 높습니다 ▸ 수리 후 정기 검진(1~2년 주기)으로 달력 노화 진행을 모니터링하세요

S6 더위와 추위에 출력이 떨어지지 않는가 88점 온도 스트레스 Grade A — 양호 (정상) ▶ 진단: 최대온도 33°C, 모듈1=32°C, 모듈2=33°C, 편차 1°C. S6=88점 Grade A. ▶ 처방:

S7 배터리를 혹사시키는 운전을 하고 있는가 73.41점 운전 습관 스트레스 Grade B — 주의 (관리 필요) ▶ 진단: SOC 51%(이탈 -0.5점), peak/avg비율 18.8배(급가속 빈번, -14.1점), 사용강도 캡(-12점). S7=73.4점 Grade B. ▶ 처방: 급가속 패턴이 감지됩니다 — 부드러운 가속이 배터리를 살립니다 ▸ 급가속을 자제하세요 — peak/avg 비율 18.8배는 배터리에 순간 과부하를 주는 운전 패턴입니다 ▸ 이미 손상된 45번 셀에 급가속 고전류가 걸리면 더 빠른 열화를 초래합니다 ▸ 가속 페달을 부드럽게 밟는 에코 드라이빙이 잔여 수명 연장에 가장 효과적입니다

S8 누전 없이 전기가 제대로 흐르고 있는가 100점 절연 저항 Grade S — 최상 (신차급) ▶ 진단: 절연저항 1,000kΩ (측정 상한). S8=100점 Grade S — 완벽한 전기 안전성. ▶ 처방: 절연 상태는 완벽합니다. 침수 구역 주행만 피하면 이 상태가 유지됩니다.



S9 달리다가 배터리가 SOS를 친 적 있는가 75점 DTC 이력 Grade A — 양호 (정상) ▶ 진단: P1B96 (현재 활성) — 고전압 배터리 전압센싱 이상. 배터리팩 교체 수준 코드. 계기판 경고등 점등 중. S9=75점 Grade A. ▶ 처방: P1B96 현재 활성 — 배터리팩 교체 수준 코드, 즉시 전문 점검 필요 ▸ 45번·48번 셀 수리/교체 완료 후 코드 소거 및 재발 여부를 반드시 확인하세요 ▸ 경고등이 켜진 상태에서 장거리 운행은 삼가세요



S10 하이브리드로 앞으로 얼마나 더 달릴 수 있는가 39.57점 종합 잔여수명 예측 — 복합 RUL Grade C — 경고 (수리 권고) ▶ 진단: 물리코어 43.0(S1=0·S2=41.6·S3=94.8) × 운용1.32 × 안전게이트0.92 × 효율0.95 = 49.7 → 달력×0.82 × C율×0.976 = 39.7점. P1B96 활성 + S1 Grade D → RUL km 차단. ◎ 처방 — P1B96 활성 + S1 Grade D → RUL km 산출 차단 RUL(잔여 주행 가능 거리) 수치는 배터리가 정상 열화 궤도 위에 있을 때만 의미가 있습니다. 현재 P1B96 DTC 활성 상태와 S1 Grade D는 정상 운용 전제가 붕괴된 상태입니다. 배터리팩 수리·교체 및 DTC 해소 후 재검진을 받으시면 정확한 RUL을 산출해 드릴 수 있습니다. ▸ 45번·48번 셀 교체 → P1B96 해소 → 재검진 순서로 진행하세요 ▸ 수리 완료 후 재검진에서 RUL km를 정식 산출합니다 ▸ 연비 급변 또는 경고등 추가 점등 시 즉시 주차 후 견인하세요

​

6. 종합 의견 및 정비 권고사항



종합 판정: Grade B — 주의 (관리 필요) SOH 55.77점 | DTC P1B96 현재 활성 | 45번 좀비셀(2.70V) | 편차 800mV | 내부저항 위험



우선순위	권고 내용
즉시 권고	45번 좀비셀(2.70V) + 48번 손상셀(3.20V) — 셀 교체 또는 배터리팩 전체 교체 즉시 필요
즉시 권고	DTC P1B96 현재 활성 + 계기판 경고등 점등 — 수리 전 장거리 운행 자제 권고
권고	평균 내부저항 6.20mΩ (HG 위험기준 4.0mΩ의 1.55배) — 수리 시 고저항 셀 전체 교체
권고	수리 완료 후 OBD2 재검진으로 P1B96 해소 및 RUL km 재산출 필수
참고	절연저항 1,000kΩ·배터리 온도 33°C — 전기 안전성 및 온도 상태 양호

7. 배터리팩토리 서비스 안내



서비스	내용
비탈거식 HEV 배터리 검진	배터리팩 분리 없이 G-SCAN3 정밀 검진 (특허 기술) — 검진 방식: 비탈거식 OBD2 정밀 검진
액티브 셀 밸런싱	셀간 편차 해소, 팩 수명 연장, 연비 개선 — 이 차량 즉시 필요 (S1=D, 편차 40mV)
10축 SOH + RUL 분석	S1~S10 다차원 SOH 산출 + 잔여 수명 예측 + 차트 보고서 (특허 출원 기술)
정기 건강검진 구독	3/6/12개월 주기 배터리 건강검진 보고서 발행 구독 서비스
문의	배터리팩토리 (Battery Packtory) | www.renewpack.co.kr | Battery Coach 이흥우
