여든 넘은 마을버스 기사님이 전주에서 새벽길을 달려온 이유 — 블록 편차 0.84V의 기록
[그림1] 이번 사례 요약 — P0A80 · 292,465km · 블록 편차 0.84V → 0.07V
2011년식 토요타 프리우스 3세대(292,465km)가 Check Hybrid System 경고와 P0A80(하이브리드 배터리팩 교체) 고장코드로 재입고됐습니다.
5년 전 배터리코치에서 첫 배터리팩을 교체했던 차량으로, 이번 실측에서 14개 블록 전압이 최저 15.74V·최고 16.58V, 블록 편차 0.84V로 확인됐습니다. 재제조 배터리팩 교체 후 전 블록이 15.45~15.52V, 편차 0.07V로 균일해졌고 경고 소거와 READY 정상 주행을 확인했습니다. 여든이 넘은 연세에도 마을버스 운전대를 잡고 계신 기사님이 전북 전주에서 새벽길을 달려오신, 배터리코치와의 두 번째 인연입니다.
|
▎ BATTERY PACKTORY │ 배터리팩토리
배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.
빼지 않고 읽습니다. 수치로 말합니다.
|
차량 기본 정보
|
차종
|
토요타 프리우스 3세대 (ZVW30) · 니켈수소(NiMH) 배터리팩
|
|
연식
|
2011년식 (15년 경과)
|
|
주행거리
|
292,465 km
|
|
고장 내용
|
Check Hybrid System 경고 + P0A80 (Replace Hybrid Battery Pack)
|
|
선택
|
니켈수소(NiMH) 재제조 배터리팩 교체 — 두 번째 교체, 특별가 진행
|
|
결과
|
블록 편차 0.84V → 0.07V 균일화 · 경고 소거 · READY 정상 주행 복귀
|
|
전주에서 새벽길을 달려온 이유 — 5년 만의 재회
|
정확히 5년 전, 배터리코치에서 첫 배터리팩을 교체했던 3세대 프리우스가 다시 왔습니다. 이번에도 전북 전주에서 새벽길을 달려 고양까지 올라오셨습니다. 차주분은 여든이 넘은 연세에도 여전히 마을버스 운전대를 잡고 계신 현역 기사님입니다. 프리우스는 기사님의 출퇴근 발이자 생계의 일부이고, 그래서 계기판의 경고 하나가 남 일이 아닙니다.
올여름을 나면서 갑자기 하이브리드 시스템 경고가 켜졌다고 하셨습니다. 얼마 전 다른 일반 정비를 마친 직후였지만, 고전압 배터리팩은 엔진오일이나 하체 정비와는 완전히 별개의 전문 영역입니다. 일반 정비가 잘 되어 있어도 배터리팩 내부의 노화는 스캐너와 실측 수치로만 확인할 수 있습니다. 기사님은 5년 전 기억을 더듬어 다시 배터리코치를 찾아주셨습니다.

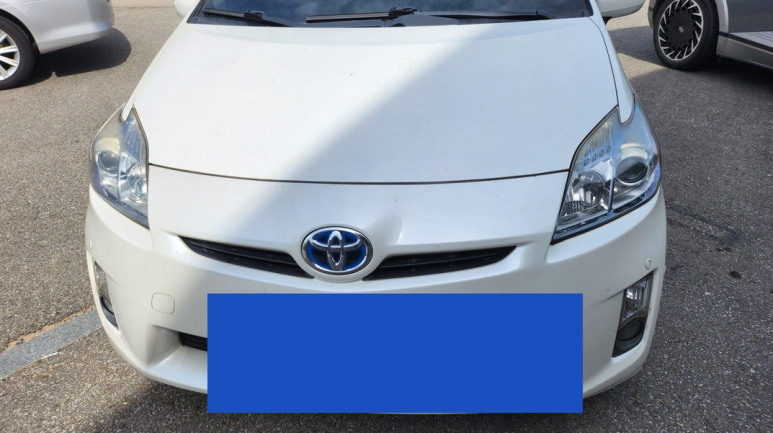

[사진1] 전주에서 올라온 2011년식 3세대 프리우스 (번호판은 개인정보 보호를 위해 마스킹)

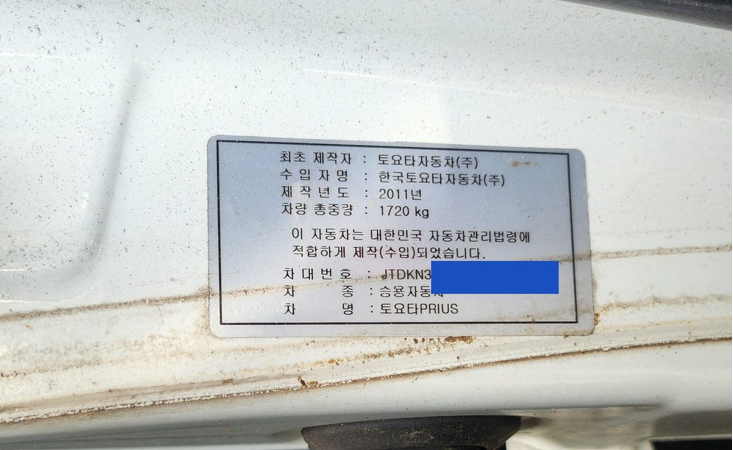

[사진2] 차대번호 라벨 — 2011년 제작, 한국토요타 수입 정식 차량 (차대번호 뒷자리 마스킹)
|
실측 진단 — 계기판 경고에서 P0A80까지
|
입고 직후 계기판에는 CHECK HYBRID SYSTEM 문구와 마스터 경고등이 떠 있었고, 적산거리는 292,465km였습니다. 3세대 프리우스에서 이 문구는 하이브리드 구동계 어딘가에 배터리 ECU 또는 HV ECU가 이상을 판정했다는 뜻이며, 원인 확인 전까지는 정상 주행을 보장할 수 없는 상태입니다.

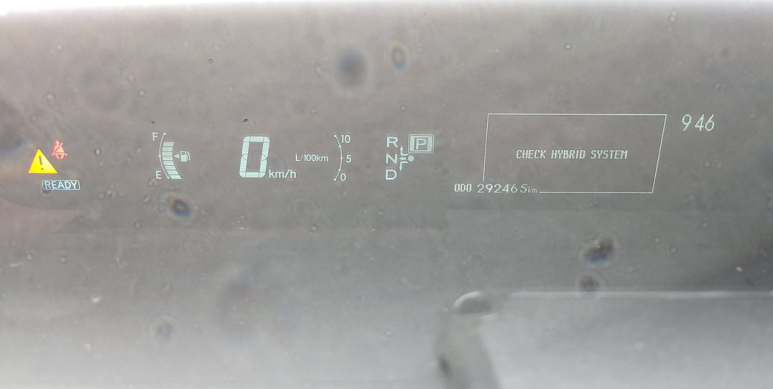

[사진3] 계기판 CHECK HYBRID SYSTEM 경고 — ODO 292,465km, READY 상태
스캐너로 하이브리드 배터리 ECU를 읽으면 답이 명확해집니다. P0A80 — Replace Hybrid Battery Pack. 그것도 Pending(대기)·Current(현재)·History(이력) 세 슬롯에 모두 기록되어 있었습니다. 일시적인 오검출이 아니라, 배터리 ECU가 블록 전압 편차와 내부저항 상승을 반복적으로 확인하고 '배터리팩 교체'를 판정 확정한 상태라는 의미입니다.

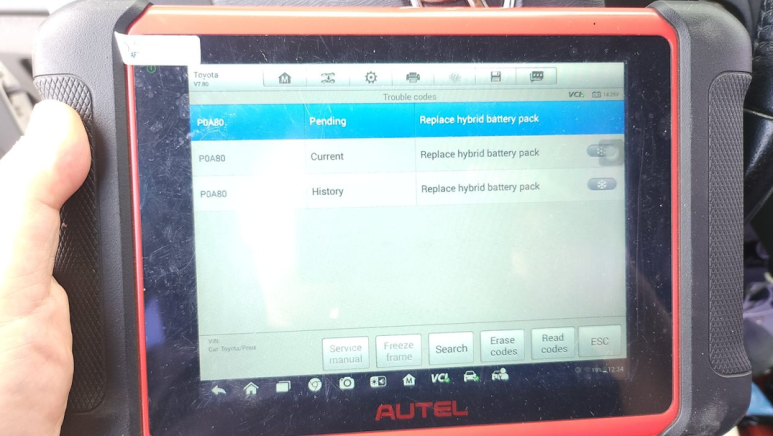

[사진4] 고장코드 판독 — P0A80 'Replace hybrid battery pack', Pending·Current·History 모두 기록
|
14블록 전압 실측 — 편차 0.84V의 의미
|
3세대 프리우스의 니켈수소 배터리팩은 7.2V 모듈 28개, 총 168셀로 구성되고, 배터리 ECU는 모듈 2개를 묶은 블록 단위로 v01부터 v14까지 14개 블록 전압을 감시합니다. 팩을 탈거하지 않고 이 14개 블록 전압을 그대로 읽는 것이 판정의 출발점입니다.
교체 전 실측 결과, v07 블록이 15.74V로 가장 낮았고 v13 블록이 16.58V로 가장 높았습니다. 최고와 최저의 차이, 즉 블록 편차가 0.84V입니다. 건강한 NiMH 팩은 무부하 기준 편차가 0.1~0.2V 이내로 모이고, 0.3V를 넘어서면 열화 신호로 봅니다. 0.84V는 배터리 ECU가 P0A80을 확정할 만한, 판정이 끝난 수준의 편차입니다.
[사진5] 교체 전 블록 전압 v01~v08 — v07이 15.74V로 최저

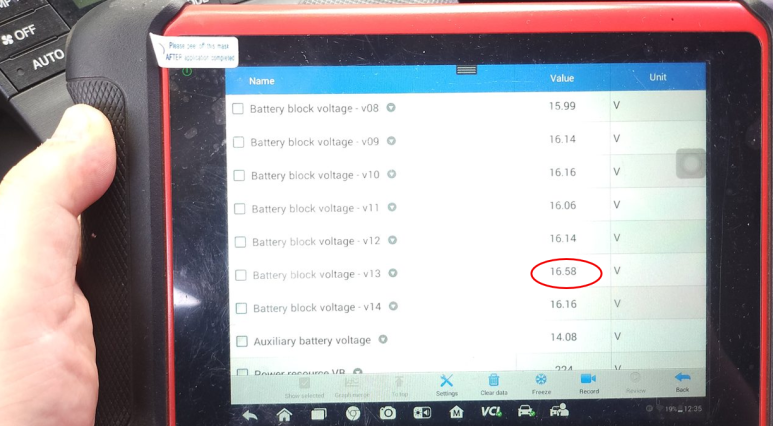

[사진6] 교체 전 블록 전압 v08~v14 — v13이 16.58V로 최고, 전체 편차 0.84V
흥미로운 점은 v13처럼 '너무 높은' 블록도 문제 신호라는 것입니다. 내부저항이 오른 블록은 충전 시 전압이 과도하게 튀어 오르고 방전 시 급락합니다. 낮은 블록과 높은 블록이 함께 나타나는 이 패턴이 바로 니켈수소 팩 노화의 전형적인 모습입니다.

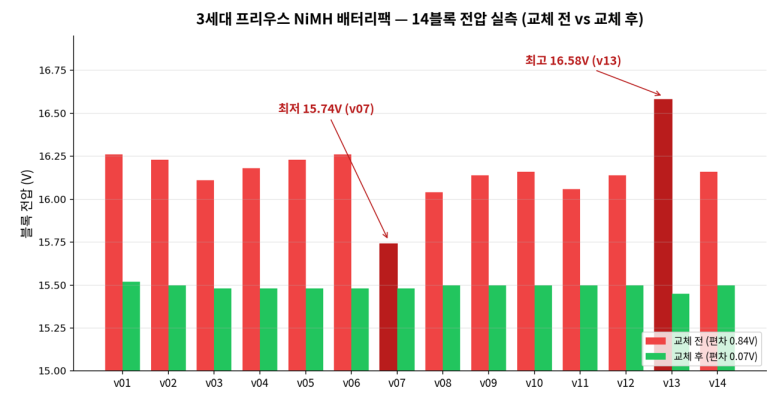

[그림2] 14블록 전압 실측 비교 — 교체 전(적색) 편차 0.84V vs 교체 후(녹색) 편차 0.07V
|
왜 고장났나 — 니켈수소 배터리팩의 기술적 원인 3가지
|
AI 활용

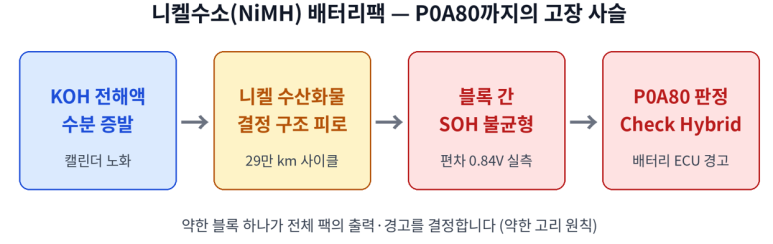

[그림3] 고장 사슬 — 캘린더 노화 + 사이클 피로 → 블록 불균형 → P0A80
원인 1 — KOH 전해액 수분 증발 (캘린더 노화)
니켈수소 셀의 전해액은 수산화칼륨(KOH) 수용액입니다. 밀폐형 셀이라도 15년이라는 시간 동안 미세한 가스 배출과 함께 전해액의 수분이 조금씩 줄어듭니다. 수분이 줄면 이온이 이동할 통로가 좁아져 내부저항이 오르고, 같은 전류를 흘려도 전압이 크게 출렁이게 됩니다. 이 캘린더 노화는 주행거리와 무관하게 세월만으로 진행되므로, 재제조 팩이라 해도 시간의 영향에서 자유로울 수는 없습니다.
원인 2 — 니켈 수산화물 결정 구조 피로 (사이클 노화)
충전과 방전이 반복될 때마다 양극의 니켈 수산화물은 결정 구조가 팽창과 수축을 반복합니다. 사이클이 누적되면 결정 입자가 굵어지고 활물질 일부가 반응에서 이탈해 실제로 쓸 수 있는 용량이 줄어듭니다. 이 차량은 총 292,465km, 그것도 정차와 출발을 쉼 없이 반복하는 마을버스급 고강도 패턴으로 달려온 차입니다. 하이브리드 배터리 입장에서 가장 혹독한 충방전 사이클을 5년 내내 소화한 셈이라, 사이클 피로가 일반 승용 패턴보다 훨씬 빠르게 쌓였습니다.
원인 3 — 블록 간 불균형과 약한 고리 원칙
28개 모듈이 모두 같은 속도로 늙지는 않습니다. 위치별 온도 차이와 개체 차이로 특정 블록이 먼저 약해지면, 직렬 연결 구조상 약한 블록이 충전 시 과충전에 가깝게, 방전 시 과방전에 가깝게 몰립니다. 스트레스가 약한 블록에만 집중되며 편차는 스스로 커지고, 배터리 ECU는 이 편차와 내부저항 데이터를 근거로 P0A80을 판정합니다. 체인의 강도는 가장 약한 고리가 결정한다는 원칙이 배터리팩에 그대로 적용되는 것입니다.
|
함께 점검한 것 — EWP(전동 냉각수 펌프)
3세대 프리우스의 인버터 냉각용 전동 워터펌프(EWP)는 25만km 전후로 교체를 권장하는 소모품입니다. 29만km를 넘긴 이 차량처럼 장거리·고강도 운행 차량은 배터리팩 작업 시 인버터 냉각 계통을 함께 점검하는 것이 하이브리드 시스템 전체 수명에 유리합니다.
|
|
토요타 공식 서비스센터 vs 배터리팩토리 — 15년 차 프리우스의 선택지
|
판단의 기준선은 언제나 토요타 공식 서비스센터입니다. 공식 센터는 신품 배터리팩 어셈블리 교체를 원칙으로 하며, 순정 부품과 표준 절차라는 분명한 장점이 있습니다. 다만 토요타 하이브리드 배터리 보증은 통상 10년/20만km 기준이라, 15년·292,465km인 이 차량은 보증 구간이 한참 지난 상태입니다. 신품 어셈블리 교체 비용은 국내 시장 일반 범위로 약 300~500만원 수준으로 알려져 있어(차종·시점에 따라 상이), 15년 차 차량의 잔존 가치와 견주면 차주 입장에서 고민이 깊어지는 지점입니다.
|
구분
|
토요타 공식 서비스센터
|
배터리팩토리
|
|
방식
|
신품 팩 어셈블리 교체
|
실측 판정 후 재제조 팩 교체
|
|
진단
|
표준 절차 진단
|
비탈거 14블록 전압 실측 공개
|
|
비용
|
시장 일반 범위 약 300~500만원
|
신품 대비 낮은 비용 (실측 견적)
|
|
적합한 경우
|
보증 구간 내 · 신차급 유지
|
보증 만료 · 고연식 실속 유지
|
배터리팩토리는 실측 수치로 판정을 먼저 끝낸 뒤 재제조 팩으로 교체합니다. 이번에는 다섯 해 만에 다시 찾아주신 두 번째 인연, 여든 넘으신 연세에 전주에서 새벽길을 달려오신 걸음을 생각해 특별가로 진행해 드렸습니다.
|
교체 후 검증 — 수치가 말하는 정상화
|
재제조 팩 장착 후 같은 방법으로 14블록을 다시 읽었습니다. 전 블록이 15.45~15.52V 사이, 편차 0.07V로 균일하게 모였습니다. 팩 전압(Power Resource VB)은 217V, 보조배터리 전압은 14.08V로 DC-DC 충전까지 정상입니다. 교체 전 0.84V였던 편차가 10분의 1 이하로 줄어든 것이 이번 수리의 핵심 수치입니다.

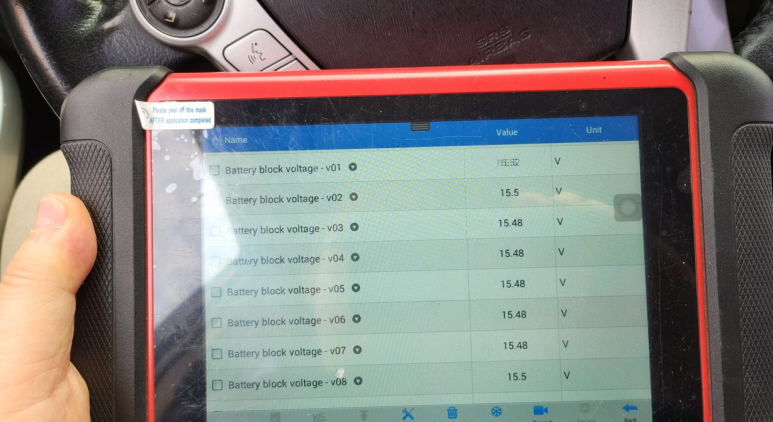

[사진7] 교체 후 블록 전압 v01~v08 — 15.48~15.52V 균일

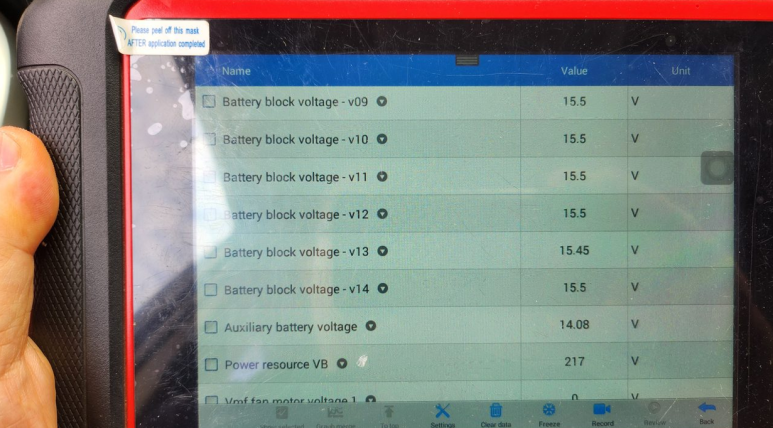

[사진8] 교체 후 블록 전압 v09~v14 · 보조배터리 14.08V · 팩 전압 VB 217V
고장코드 소거 후 READY 상태에서 에너지 모니터로 배터리와 모터 사이의 전력 흐름을 확인하고, 시운전으로 EV 발진과 회생제동 충전이 정상 동작하는 것까지 확인한 뒤 출고했습니다. 기사님은 그날 오후 다시 전주로 내려가셨습니다.

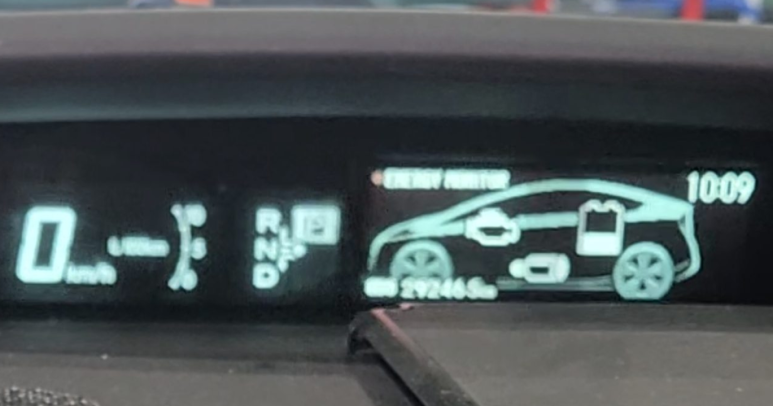

[사진9] 교체 후 에너지 모니터 — READY 정상, 배터리·모터 전력 흐름 정상
|
5년 전 첫 교체, 그리고 재제조 팩의 수명 이야기
|
숨기지 않고 말씀드리면, 이 차는 5년 전 배터리코치에서 교체한 팩이 수명을 다해 다시 온 차량입니다. 재제조 니켈수소 팩도 소모품이고, 수명은 사용 환경이 결정합니다. 연간 수만 km를 정차·출발 반복 패턴으로 달리는 마을버스급 운행이라면 5년 전후, 일반적인 승용 패턴이라면 그보다 길게 쓰시는 경우가 많습니다. 중요한 것은 교체 시점마다 블록 전압을 수치로 기록해 두고, 다음 이상 신호를 조기에 잡아내는 것입니다. 이번에도 교체 전·후 실측값을 모두 기록으로 남겨 드렸습니다.
|
안전 경고 — 니켈수소(NiMH) 배터리팩 취급 주의
니켈수소 팩의 전해액은 강알칼리성 수산화칼륨(KOH) 수용액으로, 피부·눈에 닿으면 알칼리 화상을 일으킵니다. 단자 주변에 백색 결정(탄산칼륨)이나 청록색 부식물이 보이면 맨손 접촉을 금지하고, 피부에 닿았다면 즉시 다량의 물로 씻어내십시오. 팩 내부는 200V가 넘는 고전압이 상시 걸려 있으므로 진단·분해는 절연 장비를 갖춘 전문점에서만 진행해야 합니다.
|
|
차주 체크리스트
|
🔴 ✅ CHECK HYBRID SYSTEM + P0A80 확인 → 즉시 전문점 진단. 방치 시 출력 제한·시동 불능으로 진행될 수 있습니다.
🔴 ✅ 배터리팩 단자에 백색 결정·누액 흔적 발견 → KOH 알칼리 화상 위험. 맨손 접촉 금지, 전문점 입고.
🟡 ✅ 블록 전압 편차가 무부하 기준 0.3V 이상 → 열화 신호. 14블록 전수 실측 점검을 받으세요.
🟡 ✅ 25만km 전후 프리우스 → EWP(전동 냉각수 펌프) 등 인버터 냉각 계통을 배터리 점검과 함께 확인하세요.
🟢 ✅ 교체 후 블록 편차 0.1V 이내·READY 정상·경고 소거를 수치와 함께 확인받고 기록을 보관하세요.
🟢 ✅ 교체 후 한 달간 연비와 EV 발진 감각이 회복되는지 체감으로도 확인하세요.
🔵 ✅ 재제조 팩도 소모품 — 고강도 운행 차량은 1~2년 주기로 블록 전압 정기 점검을 권장합니다.
|
자주 묻는 질문 (FAQ)
|
Q. 프리우스에 P0A80 경고가 떴는데 그냥 타도 되나요?
A. 계속 운행은 권하지 않습니다. P0A80은 배터리 ECU가 블록 전압 편차와 내부저항이 기준을 넘었다고 반복 확인한 뒤 확정하는 코드로, 방치하면 출력 제한이나 시동 불능으로 진행될 수 있습니다. 정확한 상태는 14블록 전압 실측으로 확인하세요.
Q. 프리우스 하이브리드 배터리 교체 비용
은 얼마인가요?
A. 토요타 공식 서비스센터의 신품 어셈블리 교체는 국내 시장 일반 범위로 약 300~500만원 수준이고, 실측 진단 기반 재제조 팩은 그보다 낮은 비용으로 가능합니다. 차량 상태에 따라 달라지므로 진단 수치를 근거로 견적을 확인하는 것이 정확합니다.
Q. 재제조 배터리팩은 얼마나 오래 가나요?
A. 사용 환경이 수명을 결정합니다. 이번 차량처럼 마을버스급 고강도 운행이면 5년 전후, 일반 승용 패턴이면 더 길게 사용하는 경우가 많습니다. 핵심은 교체 시점의 블록 전압을 기록해 두고 정기적으로 비교 점검하는 것입니다.
Q. 배터리를 안 빼고도 상태를 알 수 있나요?
A. 네, 가능합니다. 배터리팩토리는 팩을 탈거하지 않고 14블록 전압·팩 전압(VB)·보조배터리 전압을 실측해 판정부터 합니다. 판정이 먼저, 작업은 그다음이 원칙입니다.
Q. 블록 전압 편차가 몇 V면 문제인가요?
A. 무부하 기준 0.1~0.2V 이내면 양호, 0.3V를 넘으면 열화 신호로 봅니다. 이번 차량은 0.84V로, 배터리 ECU가 P0A80을 확정할 만한 수준이었습니다.
Q. 전주처럼 먼 지방에서도 수리하러 갈 수 있나요?
A. 네. 이번 사례처럼 전북 전주에서 오시는 차주분도 계시고, 전국 카센터·공업사와 협력해 전화·스캐너 사진으로 원격 진단을 먼저 한 뒤 입고 일정을 잡아 당일 작업으로 진행하는 경우가 많습니다. 방문 전 증상과 고장코드를 알려주시면 대기 시간이 줄어듭니다.
|
Battery Coach 결론
|
여든 넘은 마을버스 기사님의 29만km 프리우스 — 편차 0.84V를 실측으로 확인하고, 재제조 팩 교체로 0.07V까지 되돌렸습니다. 5년 전에도, 이번에도, 판정은 언제나 수치가 했습니다.
