커넥터의 안쪽에 녹이 생겼을 줄은 꿈에도 몰랐습니다 ㅠ





숫커넥터의 내부

장착된 현대기아HEV용 리튬팩의 쎌 하나가 0볼트로 확인되어 숫 커넥터의 내부를 확인해 보니 파렇게 녹이 발생해서 전압이 오락가락합니다.

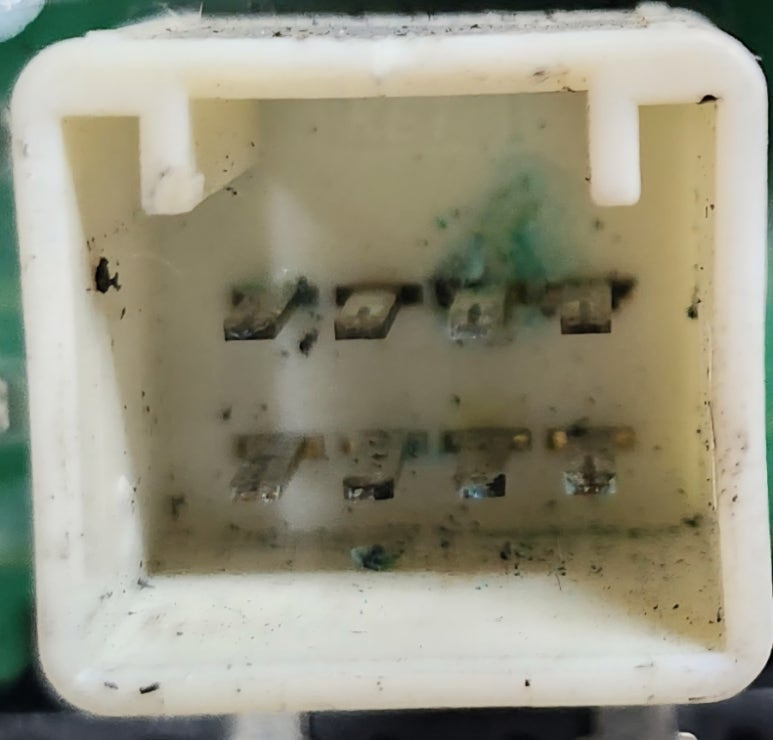

확대된 숫 커넥터

접점부활제를 뿌리고 면봉으로 닦아냈더니정상 쎌전압이 확인됩니다.

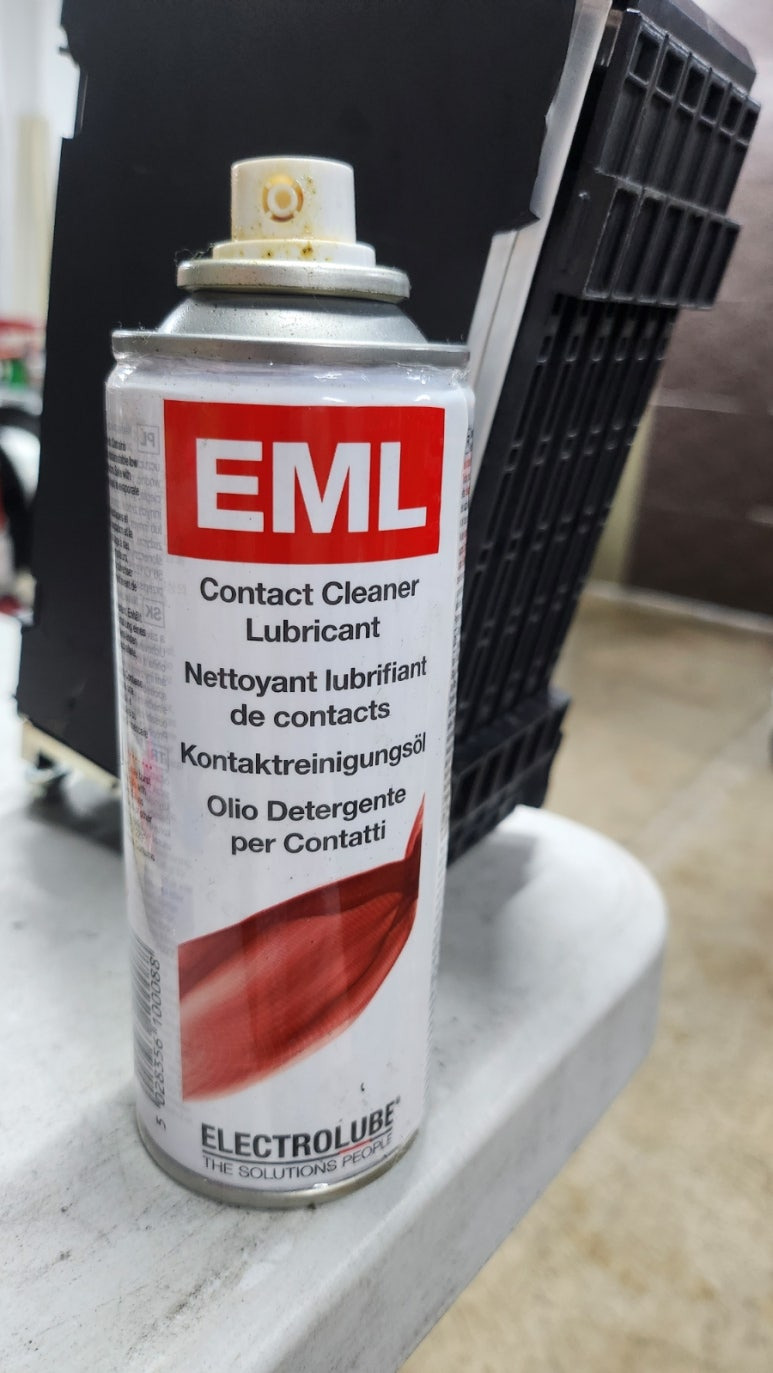

접점 부활제

숫 커넥터의 핀들이 깨끗해졌습니다.

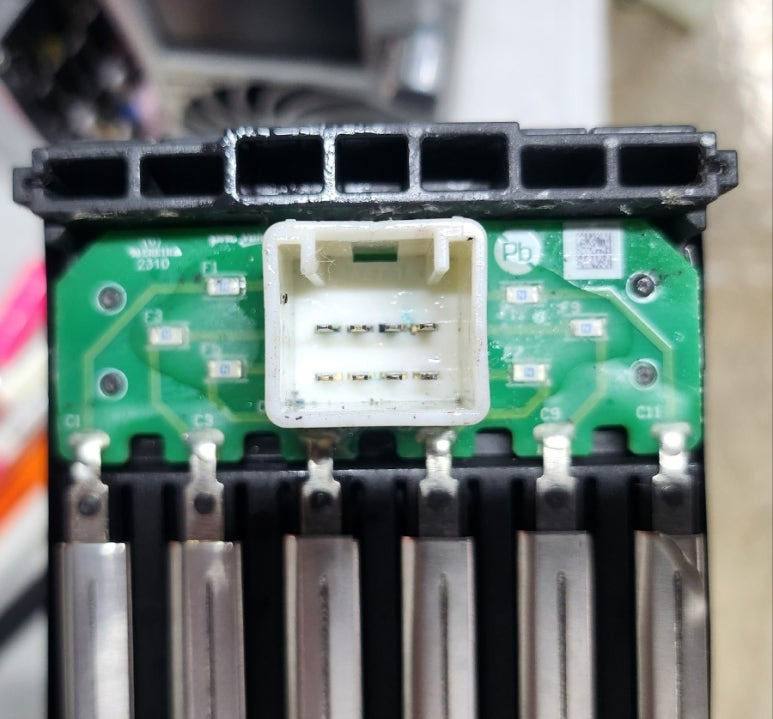

크리닝후의 숫커넥터

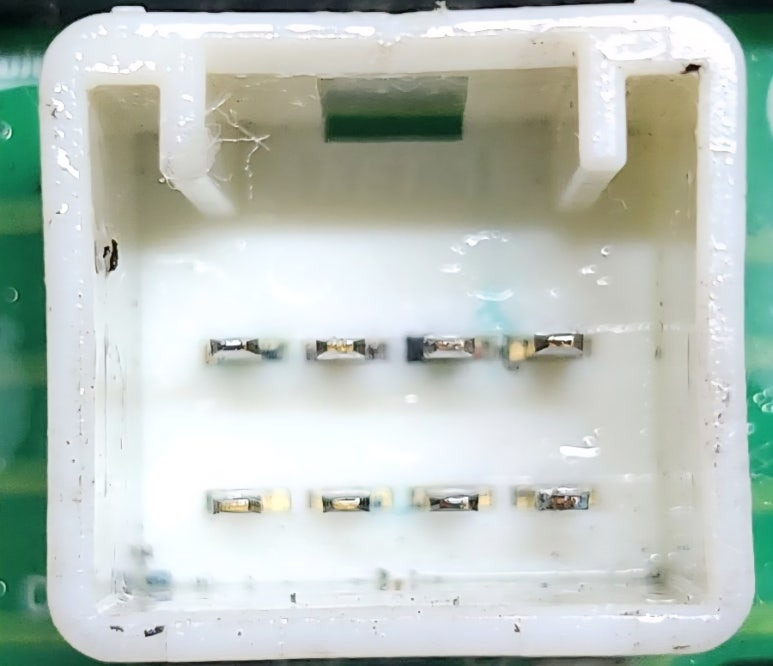

확대한 숫커넥터 상태

현대·기아 HEV 리튬 배터리 모듈 수 커넥터 청록색 녹(부식) 완전 분석

​

• 핀에 구리가 들어있어서 청록색 녹이 생기는 것이 맞습니다
• . 현대·기아 HEV 배터리 커넥터의 주력 공급사인 한국단자(KET)의 카탈로그는 단자 재질을 수 핀 "황동(Brass, 구리+아연 합금)/Pre-Tin(주석 선도금)", 암 단자 "구리 합금/Pre-Tin"으로 명시합니다. 즉 핀의 속살은 구리 합금이고, 주석 도금층이 손상·마모되어 구리가 드러나면 습기·이산화탄소·염분과 반응해 청록색 구리 부식물(녹청, verdigris)이 생깁니다. 이 부식이 신호를 끊거나 불안정하게 만든 전형적 증상입니다.
• 청록색 물질의 정체는 염기성 탄산구리(말라카이트, Cu₂CO₃(OH)₂)를 중심으로, 염분이 있으면 염기성 염화구리(아타카마이트, Cu₂Cl(OH)₃), 황성분이 있으면 염기성 황산구리(브로칸타이트, Cu₄SO₄(OH)₆)가 섞인 혼합물입니다. 형성 원인은 결로(응축수) 유입이며, BMS 센싱 핀은 핀마다 셀 전위차가 있어 습기가 들어오면 갈바닉 부식과 전식(전기화학 마이그레이션)이 동시에 진행됩니다.
• 처치는 ELECTROLUBE EML 같은 접점 세정·윤활제로 부식물을 제거·통전 회복 후, 손상이 심하면 핀/커넥터 교체, 마무리로 방수 실링과 유전체 그리스(dielectric grease) 보호가 정석입니다. 방치하면 접촉저항 증가→발열→핀 소손→신호 완전 단절, 최악의 경우 국부 발열로 화재 위험까지 진행됩니다.

​

​

청록색 녹의 화학적 정체

• 청록색·녹청색 녹의 통칭은 녹청(verdigris) 이며, 단일 물질이 아니라 환경에 따라 달라지는 구리 부식물의 혼합입니다. (Corrosionpedia: verdigris는 "구성에 따라 녹색~청록색을 띠는 다양한 구리염")
• 습기 + 공기 중 CO₂ → 염기성 탄산구리(말라카이트, Cu₂CO₃(OH)₂): 가장 흔한 밝은 녹색. 구리 지붕·동상이 녹색으로 변하는 것과 같은 화학.
• 습기 + 염분(Cl⁻) → 염기성 염화구리(아타카마이트, Cu₂Cl(OH)₃): 푸르스름한 녹색, 분말·푸석한 형태. ScienceInsights에 따르면 "염분에 의한 부식은 가볍고 분말 같은 청록색 성장물"로, 보호력이 약한 비치밀 층을 형성해 "청동병(bronze disease)"이라 불릴 만큼 진행성·파괴적입니다.
• 습기 + 황성분(SO₂/H₂S) → 염기성 황산구리(브로칸타이트, Cu₄SO₄(OH)₆): 에메랄드~청록색. 도시 대기 황산화물 환경의 구리 동상에서 가장 흔한 부식물.
• 황동(구리+아연)이 베이스이므로 아연 성분이 섞인 청록색 변종도 생길 수 있습니다.

​

부식 메커니즘 — 세 가지가 동시에 작동

• 갈바닉(이종금속) 부식: 주석 도금과 노출된 구리처럼 서로 다른 금속이 전해질(습기) 속에서 접촉하면 전위차로 전지(battery)가 형성되어 덜 귀한 금속이 양극(anode)으로 우선 부식됩니다. (Wikipedia: "전해질 존재 하에 더 반응성이 큰 금속이 양극, 덜 반응성인 금속이 음극으로 작용해 양극이 가속 부식")
• 전식/전기화학 마이그레이션(ECM): BMS 센싱 핀은 핀마다 측정하는 셀 전위가 달라 인접 핀 사이에 전압차가 상시 존재합니다. Infineon의 USB Type-C 부식 기술문서는 "서로 다른 전위의 두 핀이 전해질에 노출되면 전기화학적 부식이 발생", "음극에 구리가 석출되어 덴드라이트가 자라 두 핀 사이 단락을 유발(The deposition of copper at the cathode results in dendrite formation that can subsequently grow, causing a short-circuit between the two pins)", 나아가 "수백 mV의 전위차만 있어도 이온화에 의한 부식이 일어날 수 있다(Even if there is a voltage difference of a few hundred millivolts, it can lead to ionization causing corrosion)"고 설명합니다.
• 결로(응축수): 트렁크·배터리팩 내부 공기가 온도차로 이슬점 아래로 떨어지면 핀 표면에 보이지 않는 수막이 맺힙니다. 밀폐 불량/실링 노화 시 "숨쉬기(breathing)" 현상으로 외부 습공기가 빨려 들어와 내부에서 응축됩니다.

​

도금 손상·미세진동 부식(fretting corrosion) 주석 도금이 긁힘·마모로 벗겨져 구리가 드러나면 갈바닉 부식이 가속됩니다. fretting corrosion(미세진동 부식) 은 자동차 전기 시스템 고장의 주원인 중 하나로, GVEI 기술자료에 따르면 부식성 가스와 진동이 "주석 또는 주석-납 도금 접점(커넥터 접촉면의 약 90%를 차지)을 특히 열화"시킵니다. 이 마모는 1~100 μm의 미소 진폭 진동에서 발생하며, "황동 핀이 5℃/h로 20회 열사이클을 받으면 최대 5 μm의 미세 운동"을 겪을 수 있습니다. 엔진·노면 진동과 열팽창/수축으로 접점이 미세하게 움직이며 도금이 닳고 산화막이 쌓여 접촉저항이 급증합니다.

​

부식이 신호에 미치는 영향 — 0V와 전압 변동의 원리

• 부식 생성물(산화물·녹청)은 대부분 절연성이라 접촉저항이 올라가고, 심하면 신호가 완전히 끊겨 0V로 됩니다. Newgate Simms 기술자료는 "산화막이 접점 사이 절연체로 작용해 개방회로(open circuit)를 만들고, 단자 양단 전압강하·전원 또는 신호 손실로 이어진다"고 설명합니다.
• 부식물이 부분적으로만 접촉을 방해하거나, 진동·온도에 따라 접촉 상태가 변하면 간헐 접촉 불량 → 전압이 오락가락(35번 셀) 합니다.
• 핀 사이 부식물이 도전성이거나 수막이 있으면 누설/미세단락이 생깁니다. Wikipedia(전기화학 마이그레이션)는 "덴드라이트 성장은 1초도 안 걸리며, 그동안 양극-음극 간 저항이 거의 0으로 떨어진다"고 기술 — 간헐 단락·전압 교란의 메커니즘입니다.
• 핵심: 셀 자체는 정상(장착 전 전압 정상 확인)인데 커넥터만의 문제로 BMS가 비정상 전압을 읽는 것 — 부식 진단의 전형입니다.

​

복구 방법과 ELECTROLUBE EML

• 접점 세정제(contact cleaner): 용제가 산화·오염물을 빠르게 녹여 닦아냅니다.
• ELECTROLUBE EML(Contact Cleaner Lubricant): 제조사 기술자료(TDS) 원문은 "EML은 모든 금속 접점 표면의 오염과 산화물을 제거하도록 설계된 용제/윤활 혼합제이며(EML is a solvent/lubricant blend designed to remove surface contamination and oxidation from all metallic contact surfaces)", 접점의 접촉 면적을 늘려 전기저항을 낮추고, "Electrolube(2X Oil) 윤활제의 얇은 막을 남겨 부식과 아크로부터 장기 보호한다(ensures long term protection from corrosion and arcing by depositing a thin film of Electrolube 2X Oil Contact Lubricant)"고 명시합니다. 대부분의 플라스틱·페인트·고무에 호환되고 용제 휘발이 빠릅니다(200ml 에어로졸, 품번 EML200F).
• 부드러운 비전도성 브러시·접점 부활제 병행, 심한 경우 핀/커넥터 교체.
• 마무리 보호: 건조 후 유전체 그리스(dielectric grease) 를 통전 접점이 아닌 시일·하우징·O링 쪽에 얇게 도포(과다 도포 금지), 방수 실링 복원.

​

방치 시 진행 경로(progression) 접촉저항 증가 → 국부 발열 → 핀 소손/용융·하우징 변형 → 신호 완전 단절·BMS 오작동 → 최악의 경우 화재. 단, 저전류 센싱 경로(이 케이스)는 주로 신호 오류·개방(open)으로 나타나 화재 위험은 상대적으로 낮고, 고전압/대전류 경로(PRA·고전압 커넥터)는 발열·소손·화재 위험이 큽니다. Connector Supplier(APEX 컨설턴트 Ed Bock)는 "유효 접촉면적이 줄면 간헐(혹은 완전 개방) 가능성이 커지고, 전력 접점의 경우 구속저항 증가에 의한 온도 상승이 화재로 이어질 수 있다"고 경고합니다.

​

고연식 HEV에서 흔한 이유와 예방의 중요성 연식이 쌓이면 커넥터 고무 실/개스킷이 경화·균열되어 습기가 들어오고, 일단 물이 들어오면 구리가 산화되어 양호한 도체가 고저항 장벽으로 변합니다. 같은 원리가 차량의 모든 커넥터·하네스(엔진·도어·트렁크)에 동일하게 적용되므로, 정기 점검·청소·유전체 그리스 도포가 가장 싸고 효과적인 예방책입니다.

​

현대·기아 공식 자료상 근거

현대 TSB 19-HC-001H(2019년 4월, 2016~ 쏘나타 HEV/PHEV 대상,

​

DTC P1990·P1B76·P1B77·P0A0D)는 트렁크 HV 배터리 영역의 PRA/OPU 커넥터를 분리한 뒤 "핀의 부식 또는 손상을 점검하고 필요 시 수리하라(Inspect the pins for corrosion or damage and repair if necessary)"고 명시합니다.

​

같은 시리즈인 2011-15MY 쏘나타 HEV(YF, 그랜저 HG 하이브리드와 동세대 플랫폼) 대상 P1B25·P1B76·P1B77·P0A0D 관련 TSB도 HEV 안전플러그/PRA 점검·교체를 다룹니다. 또한 하이브리드 진단코드 P0AFA("Hybrid Battery System Voltage Low")·P0BA0 가이드는 "각 배터리 블록과 배터리 스마트유닛 사이 배선·커넥터를 육안 점검하고 핀이 부러짐·휨·밀림·부식되었는지 확인", "배터리 센스 와이어 커넥터의 부식·풀림·손상 점검 후 추가 습기 유입 방지를 위해 배터리팩을 청소·실링하라"고 권고합니다 — 본 케이스의 0V↔부식 인과를 강하게 뒷받침합니다.

Recommendations

​

차주(소유주) 관점 단계별 조치

1. 즉시: HEV/EV 경고등(하이브리드 시스템 점검 등) 점등 시 주행을 멈추고 전문 진단. 특히 "특정 셀 0V/전압 불안정" 코드는 셀 교체가 아니라 커넥터·하네스 부식 점검을 먼저 의뢰. (멀티미터로 직접 재면 셀은 정상인데 BMS만 0V로 읽는 경우가 부식의 전형.)
2. 수리 시: 부식이 경미하면 세정+보호로 복구 가능. 핀 도금이 벗겨졌거나 부식이 하네스로 번졌으면 핀/커넥터/구간 교체가 정답. "녹만 닦고 끝"이 아니라 유입 원인(실링 불량/결로) 을 함께 차단해야 재발하지 않음.
3. 예방 정비(고연식 HEV 권장): 배터리팩·트렁크 영역 커넥터 실링 상태 정기 점검, 분해 시마다 유전체 그리스 재도포, 결로가 의심되는 환경(다습·일교차)일수록 점검 주기 단축. 또한 전압·통전 점검 시 테스터 침으로 배선 피복을 찌르지 말 것 — 구멍으로 습기가 모세관 현상으로 번져 내부 부식을 키움.
4. 선제 정비의 가치: 이 케이스처럼 SOH 저하로 모듈 교체를 진행할 때 센싱 커넥터까지 함께 점검·보호하면, 장착 후 경고등·재작업을 예방할 수 있음.

​

판단 기준(thresholds)

• 세정 후에도 접촉저항/전압이 안정되지 않거나 도금 박리가 보이면 → 교체.
• 청록색 부식이 핀 표면을 넘어 핀 사이·하네스 내부로 번졌으면 → 커넥터/구간 교체 + 실링 원인 차단.
• 고전압·대전류 커넥터(PRA 등)에서 부식·발열 흔적 → 즉시 교체(화재 위험).

​

Caveats

• KET 단자 재질("황동/Pre-Tin, 구리합금/Pre-Tin")은 제조사 카탈로그 표기에 근거하며 다수 시리즈·연식에서 반복 확인되나, 이 특정 4세대 리튬팩 센싱 커넥터의 정확한 부품 도면·도금 사양(니켈 하지·도금 두께·금/은 적용 여부)은 차종·연식·서플라이어에 따라 다를 수 있습니다. 일부 고신뢰 데이터/통신 핀은 금도금을 쓰기도 합니다. (KET 카탈로그 본문은 Scribd 색인 텍스트로 확인했으며, 페이지 원본 직접 열람은 제한되었습니다.)
• 청록색 부식물의 정확한 화학종(말라카이트/아타카마이트/브로칸타이트 비율)은 라만/XRD 분석 없이는 단정할 수 없습니다. 본문은 일반 환경 조건별 형성 원리에 근거한 설명입니다.
• 현대 공식 자료 중 PRA/고전압 커넥터 핀 부식 점검을 지시하는 TSB(19-HC-001H 등)는 확인되나, "4세대 리튬팩의 셀 전압 센싱 탭 커넥터가 결로로 0V를 유발"한다고 콕 집어 명시한 단일 공식 TSB는 확인되지 않았습니다. 본 케이스의 0V↔부식 인과는 현장 수리 사례·하이브리드 진단코드(P0AFA/P0BA0 류) 가이드로 강하게 뒷받침됩니다.
• 유전체 그리스는 절연체이므로 통전 접점면에 과다 도포하면 오히려 접촉 불량을 유발할 수 있어 도포 위치·양에 주의해야 합니다. (제조사 권고: 통전부가 아닌 시일·하우징에 얇게.)

​
