12V 완전 방전 · BMS 고장 · 서비스 플러그 퓨즈 끊어짐 · 셀 과방전, 시동을 막은 4겹의 원인과 배터리팩 교체 기록
|
핵심 요약
차종: 기아 K5 하이브리드(TF HEV) 2014년형(2013년 제작), 주행거리 132,689km, 경기 하남 차주 차량이 견인으로 입고됐습니다.
증상: 12V 배터리 완전 방전으로 문 잠금·계기판이 먹통이었고, 점프를 해도 시동(READY)이 걸리지 않았습니다. 고장코드는 P1B77(프리차징 실패)·P1B74·P0A0D(인터록)였습니다.
원인: ① 12V 완전 방전 ② BMS 고장(팩 전압 6553.5V, 72셀 모두 3.70V 고정 표시) ③ 서비스 플러그 안 퓨즈 끊어짐 ④ 셀 과방전(실측 약 2.8V) — 네 가지가 겹쳐 있었습니다.
결과: 3년 보증 배터리팩 + BMS(검증 중고) + 서비스 플러그 + 12V 배터리 교체 후 고장코드 0개, 팩 전압 266.2V, 셀간 편차 0.02V, LDC 출력 14.3V로 복구됐고 시험주행에서 이상이 없었습니다.
|
|
▎ BATTERY PACKTORY │ 배터리팩토리
배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.
빼지 않고 읽습니다. 수치로 말합니다.
|
|
AI 검색으로 오셨나요? 내 차 증상이 이 글과 비슷하다면 바로 물어보세요.
전화: 배터리코치 010-5763-2595 │ 💬 네이버 톡톡 상담
|
AI 활용
[그림0] 이번 사례 한 장 요약 — 진단기 표시 3.70V, 실측 2.8V, 시동을 막은 원인 4겹
|
차량 기본 정보
|
|
차종
|
기아 K5 하이브리드 (TF HEV, G 2.0 HEV)
|
|
연식
|
2014년형 (차대 라벨 제작연도 2013)
|
|
주행거리
|
132,689km
|
|
거주 지역
|
경기 하남
|
|
정비 이력
|
입고 전 두 곳에서 점검했으나 수리되지 않음(차주 설명)
|
|
고장 내용
|
12V 완전 방전, 시동 불능. P1B77(현재)·P1B74(임시)·P0A0D(과거), VDC C1102·에어백 B1102(과거)
|
|
판정
|
BMS 고장 + 서비스 플러그 퓨즈 끊어짐 + 셀 과방전(실측 약 2.8V) + 12V 배터리 불량
|
|
선택(수리 방법)
|
3년 보증 배터리팩 교체, BMS(검증 중고)·서비스 플러그(중고)·12V 배터리(신품) 교체
|
|
결과
|
고장코드 0개, 팩 266.2V, 셀 3.68~3.70V(편차 0.02V), LDC 14.3V·28A, 시험주행 이상 없음
|
|
"차가 왜 시동이 안 걸리나, 이상하다 싶었습니다"
|
차는 멀쩡해 보이는데 문도 안 잠기고 계기판에 불도 안 들어옵니다. 점프선을 연결해 12V를 살려도 READY는 끝내 들어오지 않습니다. 정비소를 두 곳이나 거쳤는데도 답을 못 들었다면 차주 입장에서는 막막할 수밖에 없습니다.
이 K5 하이브리드는 10월 12일 저녁 견인차에 실려 들어왔습니다. 연식에 비해 주행거리는 13만 km로 짧은 편입니다. 1년에 1만 km 남짓, 짧은 거리를 주로 다닌 차입니다. 주행거리가 짧다고 배터리팩이 젊은 것은 아닙니다. 리튬 폴리머 셀은 달리지 않아도 시간이 지나면 늙고, 오래 세워 두면 스스로 방전됩니다.

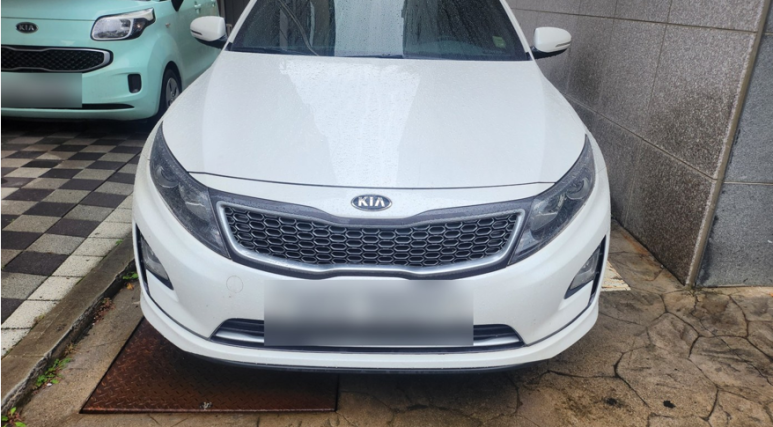

[사진1] 견인으로 입고된 K5 하이브리드 — 12V 완전 방전으로 문 잠금·계기판이 모두 먹통인 상태
|
입고 진단 — 점프 후 진단기로 읽은 값
|
12V가 완전히 죽어 있어 먼저 점프로 제어기를 깨운 뒤 진단기를 연결했습니다. 계기판에는 엔진 경고등, 하이브리드 경고등, 충전 경고등, 브레이크 경고등이 한꺼번에 들어왔습니다.

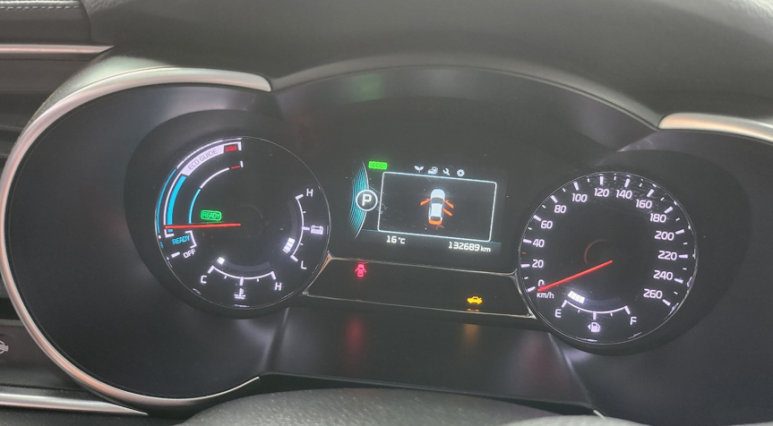

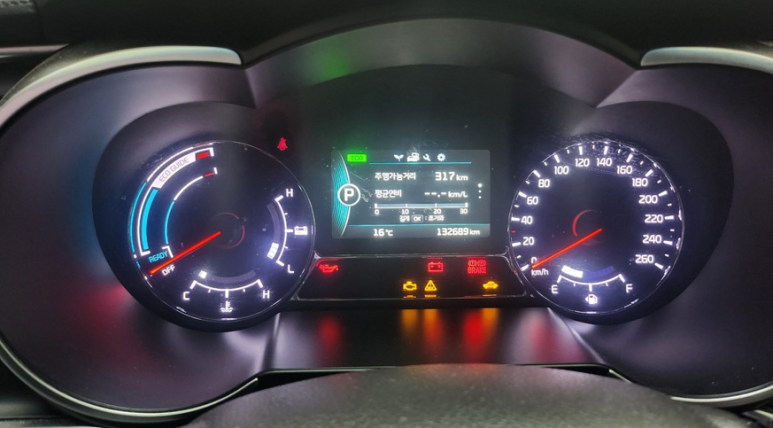

[사진2] 점프 직후 계기판 — 주행거리 132,689km, 경고등 다수 점등, READY는 들어오지 않음
[사진3] 전체 고장코드 검색 — BMS(배터리 제어) 3건, 엔진·MCU·HCU·LDC는 0건, 진단기 전원 전압 11.8V

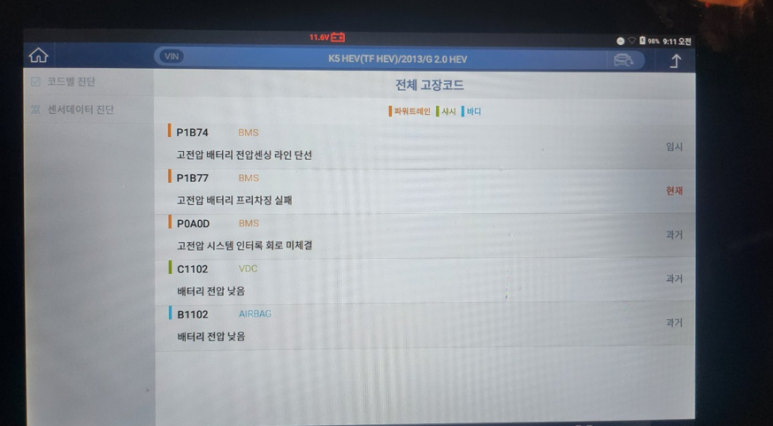

[사진4] 고장코드 5개 — P1B74(임시)·P1B77 프리차징 실패(현재)·P0A0D 인터록(과거)·C1102·B1102 배터리 전압 낮음(과거)
고장코드는 다섯 개였지만 성격이 다릅니다. VDC(제동 제어)의 C1102와 에어백의 B1102는 둘 다 "배터리 전압 낮음" 과거 코드로, 12V가 완전히 방전됐던 흔적입니다. 진짜 문제는 BMS 쪽 세 개였습니다.

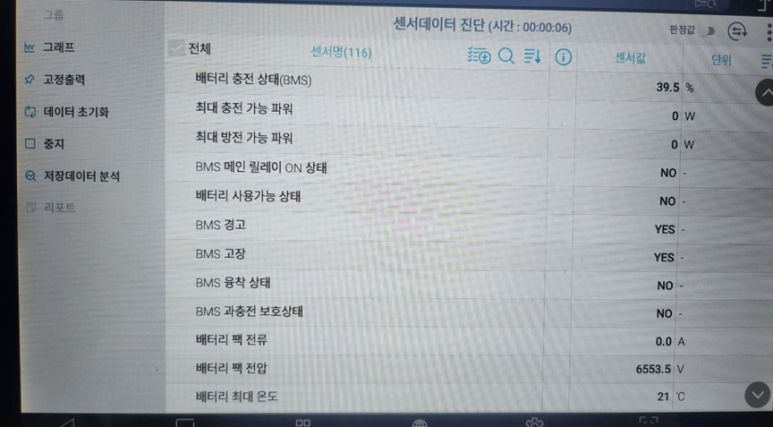

[사진5] BMS 센서데이터 — 배터리 팩 전압 6553.5V, BMS 고장 YES, 메인 릴레이 NO, 사용가능 NO, 충·방전 가능 파워 0W

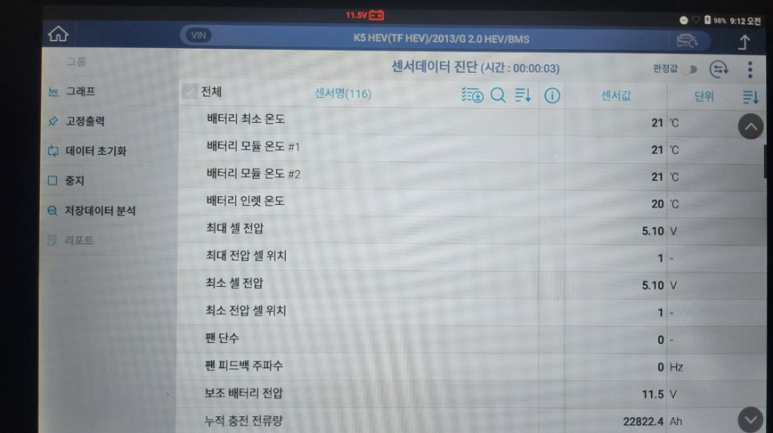

[사진6] 최대·최소 셀 전압이 모두 5.10V(위치 1번)로 표시, 보조 배터리 전압 11.5V

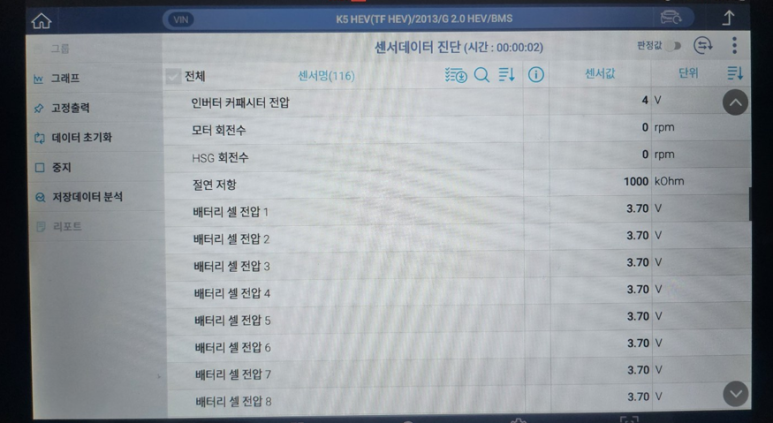

[사진7] 인버터 커패시터 전압 4V(고전압이 인버터까지 오지 못함), 셀 1~8번은 모두 3.70V로 표시

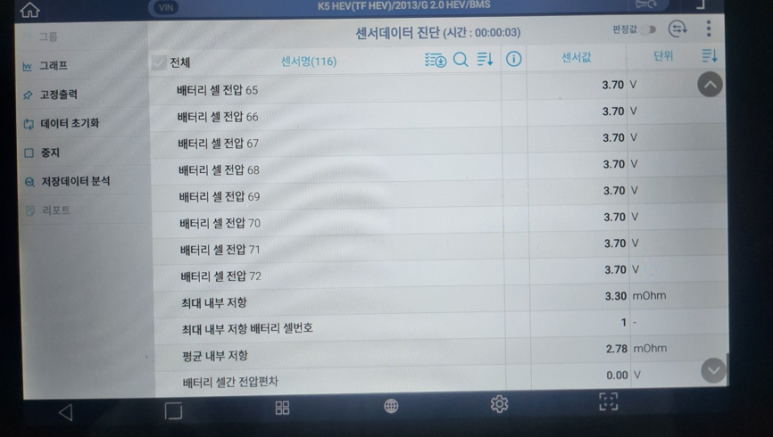

[사진8] 셀 65~72번도 모두 3.70V, 셀간 전압편차 0.00V — 72셀이 소수점까지 똑같은 값
|
항목
|
입고 시 진단기 값
|
읽는 법
|
|
배터리 팩 전압
|
6553.5V
|
270V급 팩에서 나올 수 없는 값. BMS가 합산에 실패했을 때 내보내는 무효값
|
|
최대·최소 셀 전압
|
둘 다 5.10V
|
리튬 폴리머 셀이 가질 수 없는 전압. 측정 실패 표시
|
|
72셀 개별 전압
|
전부 3.70V, 편차 0.00V
|
72개가 소수점까지 같을 수는 없음. 실제 값이 아닌 고정값
|
|
BMS 고장 / 사용가능
|
YES / NO
|
BMS 스스로 고장을 선언하고 배터리 사용을 막음
|
|
인버터 커패시터 전압
|
4V
|
메인 릴레이가 붙지 않아 고전압이 전달되지 않음
|
|
절연 저항
|
1000kΩ
|
정상 표시값
|
|
보조 배터리 전압
|
11.5V
|
점프 상태에서도 낮음. 12V 배터리 교체 대상
|
여기서 중요한 점이 하나 있습니다. 진단기 화면만 보면 "셀 전압은 3.70V로 정상인데 BMS만 고장"처럼 보입니다. 그런데 같은 화면에서 팩 전압은 6553.5V, 최대·최소 셀 전압은 5.10V입니다. 세 값이 서로 맞지 않습니다. 이럴 때는 화면의 어느 값도 믿으면 안 되고, 팩을 직접 재야 합니다.

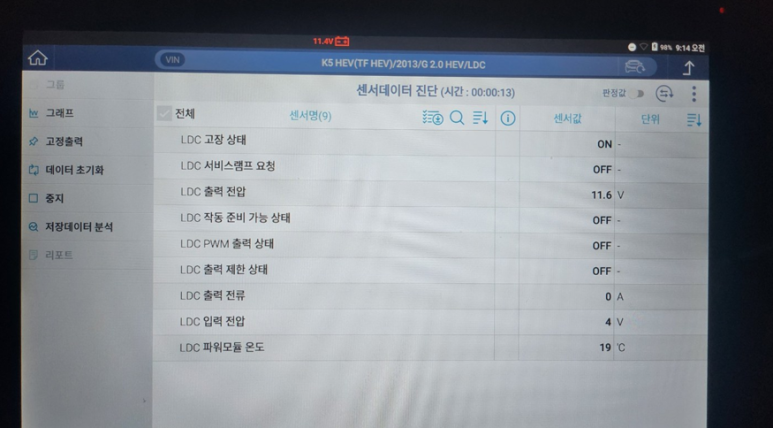

[사진9] LDC(직류변환기) 센서데이터 — 고장 상태 ON, 입력 전압 4V, 출력 11.6V·0A
[사진10] VDC(제동 제어) 센서데이터 — 배터리 전압 11.5V, 휠 속도·ABS 경고등 값은 정상
LDC와 VDC도 고장인지 확인하려고 센서데이터를 따로 찍었습니다. LDC는 "고장 상태 ON"이지만 고장코드는 0개이고 입력 전압이 4V입니다. 고전압이 들어오지 않으니 일을 못 하고 있을 뿐입니다. 이 판단이 맞는지는 교체 후 LDC 출력 전압으로 확인했습니다(아래 사진19).
|
기술적 원인 — 시동을 막은 것은 4겹이었습니다
|

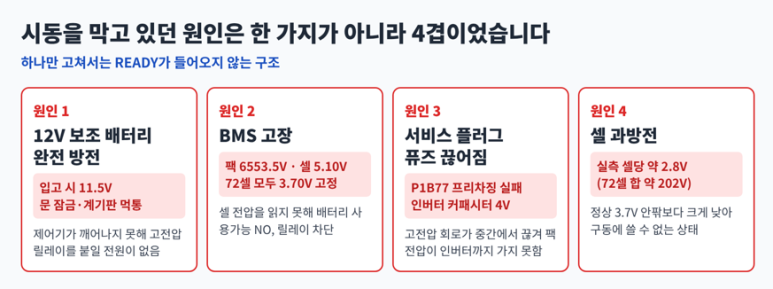

[그림1] 시동을 막은 4겹의 원인 — 12V 11.5V, 팩 6553.5V 표시, 인버터 4V, 셀 실측 약 2.8V
원인 1. 12V 보조 배터리 완전 방전
하이브리드 차는 고전압 배터리로 달리지만, 차를 깨우는 것은 12V 보조 배터리입니다. BMS(배터리 관리 장치, Battery Management System)·HCU·MCU 같은 제어기와 고전압 메인 릴레이의 코일이 모두 12V로 움직입니다. 12V가 죽으면 문 잠금과 계기판부터 먹통이 되고,
릴레이를 붙일 힘이 없어 고전압 배터리가 멀쩡해도 READY가 들어오지 않습니다. 이 차는 운행을 못 한 채 세워져 있는 동안 12V가 바닥까지 내려갔고, 점프 상태에서도 11.5V밖에 나오지 않았습니다.
원인 2. BMS 고장 — 엉터리 전압을 보여 주고 있었습니다
BMS는 72개 셀 전압을 하나씩 재서 더한 값으로 팩 상태를 판단합니다. 이 차의 BMS는 팩 전압 6553.5V, 셀 전압 5.10V, 72셀 전부 3.70V라는 서로 모순된 값을 내보냈습니다. 6553.5V는 실제 전압이 아니라 BMS 내부 계산이 실패했을 때 나오는 무효값입니다. 전압을 재는 회로(ADC, 아날로그-디지털 변환기)가 제 역할을 못 하면 BMS는 셀이 안전한지 알 수 없으므로 "배터리 사용가능 NO"로 잠그고 메인 릴레이를 붙이지 않습니다. P1B74(고전압 배터리 전압센싱 라인 단선) 코드도 이 측정 실패에서 나온 것입니다.
원인 3. 서비스 플러그 안의 퓨즈가 끊어져 있었습니다
서비스 플러그(안전 플러그)는 정비할 때 고전압 회로를 손으로 끊는 장치이고, 그 안에 고전압 메인 퓨즈가 들어 있습니다. 이 차는 그 퓨즈가 끊어져 있었습니다. 퓨즈가 끊어지면 팩 한가운데에서 회로가 열리기 때문에, 릴레이를 붙여도 인버터 쪽으로 전압이 올라가지 않습니다. 시동 직전에 인버터 커패시터를 천천히 채우는 과정을 프리차징이라고 하는데, 전압이 올라오지 않으니 P1B77(고전압 배터리 프리차징 실패)이 "현재" 코드로 남았습니다. 인버터 커패시터 전압 4V가 그 증거입니다.
서비스 플러그에는 "제대로 꽂혔는지"를 감지하는 인터록 접점도 있습니다. 플러그를 여러 번 뺐다 끼우면 이 접점이 헐거워질 수 있고, P0A0D(고전압 시스템 인터록 회로 미체결)가 그 기록입니다. 저희가 가진 서비스 플러그로 바꿔 끼우자 인터록 오류는 사라졌습니다. 퓨즈가 언제, 왜 끊어졌는지는 확인할 수 없어 단정하지 않습니다.
원인 4. 셀 과방전 — 진단기 3.70V, 실측 약 2.8V
팩을 내려 직접 재 보니 셀 전압은 약 2.8V였습니다. 72셀로 환산하면 팩 전압은 약 202V로, 정상 범위(교체 후 266.2V)보다 60V 넘게 낮습니다. 리튬 폴리머 셀은 전압이 기준 아래로 내려가면 음극의 구리 집전체가 녹아 나오기 시작하고, 다시 충전할 때 내부 단락의 씨앗이 됩니다. 음극 표면의 보호막인 SEI층(Solid Electrolyte Interphase)도 과방전에서 손상돼 용량과 내부저항이 함께 나빠집니다. 그래서 과방전된 셀은 "다시 충전하면 되는" 상태로 보지 않습니다.
BMS가 고장 나면 셀을 지키는 사람이 없어집니다. 그 상태에서 시동을 반복해 시도하면 남은 전기를 계속 쓰게 되고, 세워 둔 기간의 자연 방전까지 더해져 전압이 기준 아래로 내려갑니다. 시동이 안 걸린 데에는 이렇게 이유가 있었습니다. 퓨즈가 끊어져 있었고, 셀 전압도 기준 이하였습니다.
|
공식 서비스센터와 비교 — 어디서 고치든 순서는 같습니다
|
기아 오토큐와 기아 하이테크센터는 제조사 정비 지침과 신품 부품으로 작업하는 곳이고, 보증 기간 안의 차라면 가장 먼저 찾아가야 할 곳입니다. 다만 10년이 넘은 1세대 하이브리드는 사정이 다릅니다. 이 연식의 BMS는 신품을 구하기 어려워 저희도 미국에서 눈에 띄는 대로 사 모은 재고로 대응하고 있고, 신품 배터리팩은 차량 잔존 가치에 비해 부담이 큽니다.
이번처럼 원인이 여러 겹인 차는 부품 하나만 바꿔서는 시동이 걸리지 않습니다. 12V만 바꾸면 BMS에서 막히고, BMS만 바꾸면 퓨즈에서 막히고, 퓨즈까지 바꿔도 셀 전압이 낮아 막힙니다. 그래서 판정이 먼저, 작업은 그다음입니다.
|
구분
|
공식 서비스센터(신품 기준)
|
배터리팩토리(이번 사례)
|
|
배터리팩
|
신품 팩 교체
|
3년 보증 배터리팩 교체
|
|
BMS
|
신품 주문(이 연식은 수급 확인 필요)
|
보유 재고의 검증 중고 BMS
|
|
비용
|
차량별 센터 견적 확인 필요
|
배터리팩·BMS·서비스 플러그·12V 포함 약 260만 원
|
|
진단 방식
|
제조사 진단 절차
|
진단기 값 + 팩 실측 대조
|
차주께는 처음에 1년 보증 팩을 권해 드렸습니다. 연식을 생각하면 과투자가 될 수 있어서입니다. 차주께서 "3~4년은 더 타야 한다"고 하셔서 3년 보증 팩으로 정했습니다. BMS는 신품이 없어 중고를 쓴다는 점, 그래서 팩과 같은 조건으로 약속드리기 어렵다는 점도 미리 말씀드렸습니다.
|
작업 내용
|
작업은 네 가지입니다. ① 3년 보증 배터리팩으로 교체 ② BMS를 검증된 중고품으로 교체 ③ 서비스 플러그 교체 ④ 12V 보조 배터리 신품 교체.

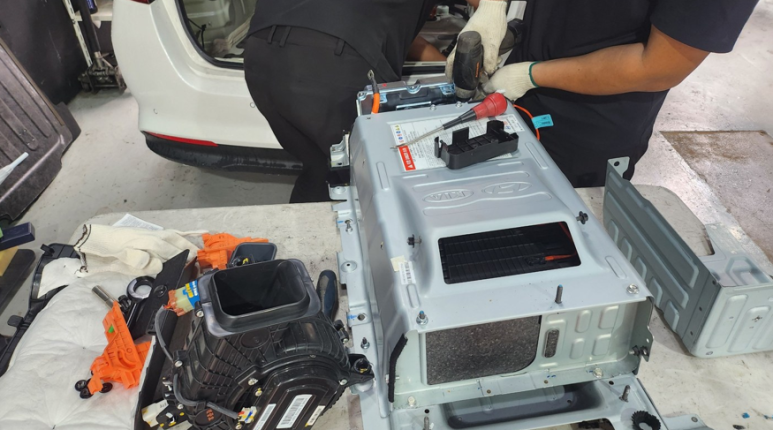

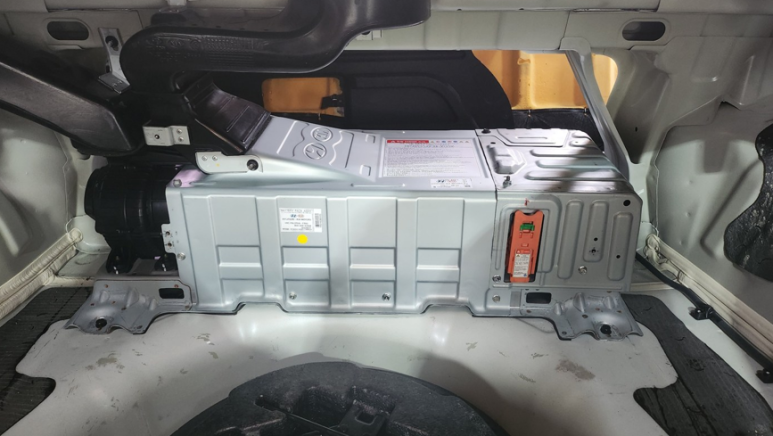

[사진11] 트렁크에서 내린 배터리팩 — 냉각 블로어와 주황색 고전압 부품을 분리한 상태
[사진12] 교체한 배터리팩 장착 완료 — 오른쪽 주황색 부품이 서비스 플러그

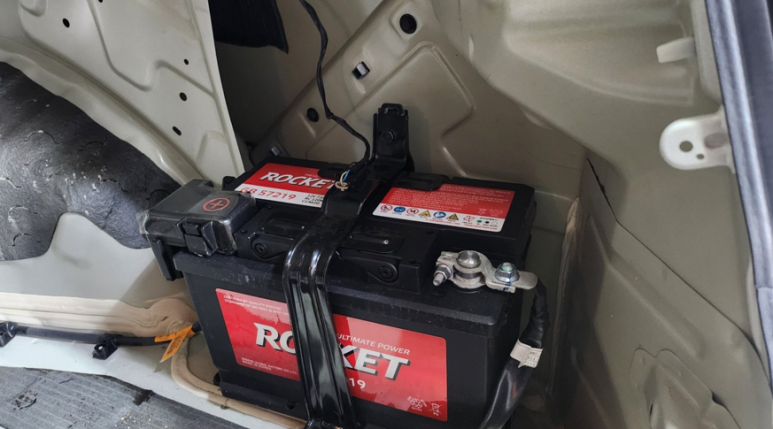

[사진13] 12V 보조 배터리 신품 교체 — 12V 72Ah 규격
|
교체 후 결과 — 정상 상태의 센서데이터
|

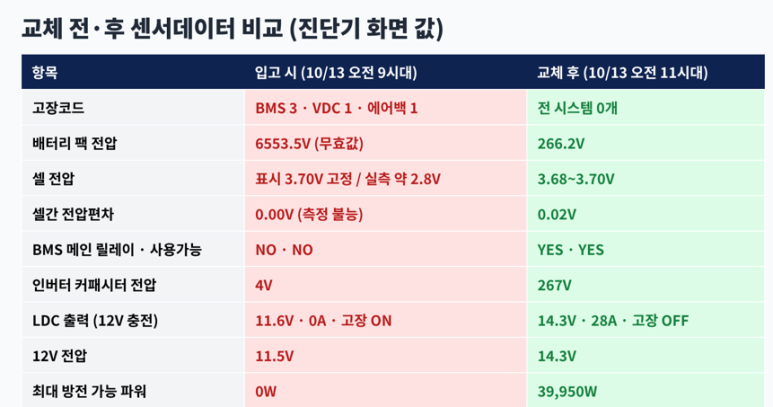

[그림2] 교체 전·후 센서데이터 비교 — 팩 전압 6553.5V(무효값) → 266.2V, 고장코드 5개 → 0개

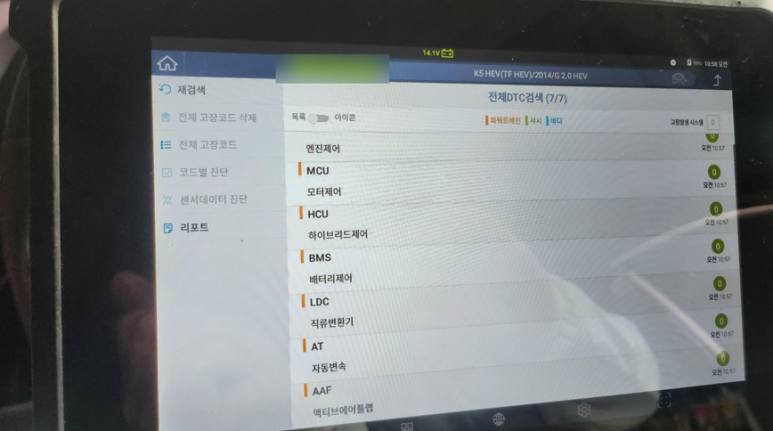

[사진14] 교체 후 전체 고장코드 검색 — 엔진·MCU·HCU·BMS·LDC·변속기 모두 0건

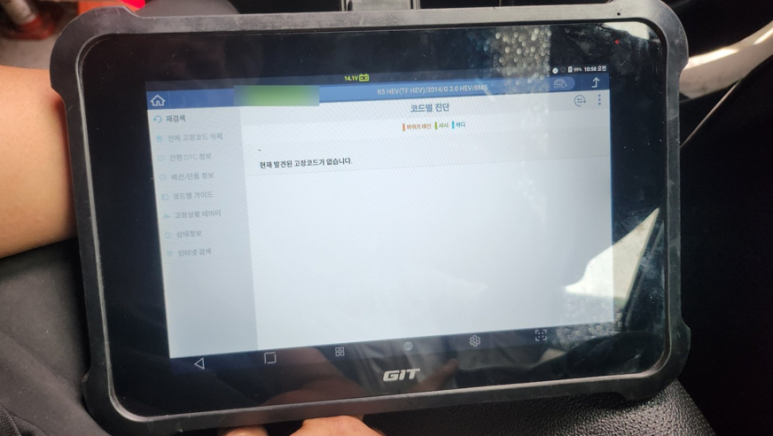

[사진15] BMS 코드별 진단 — "현재 발견된 고장코드가 없습니다"

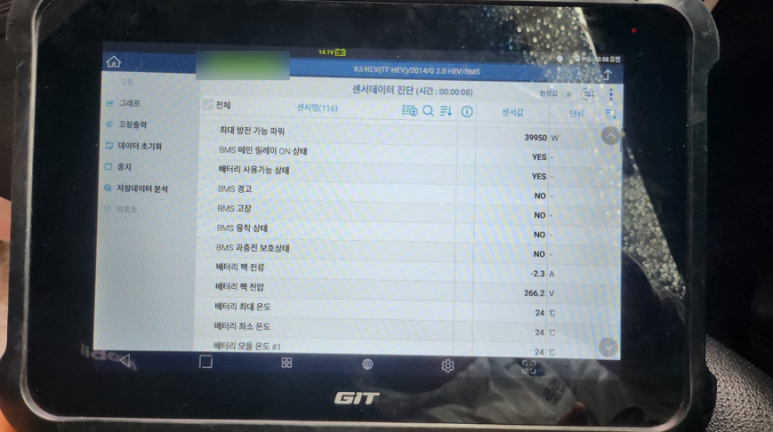

[사진16] 교체 후 BMS 센서데이터 — 팩 전압 266.2V, 메인 릴레이 YES, 사용가능 YES, BMS 고장 NO, 최대 방전 가능 파워 39,950W

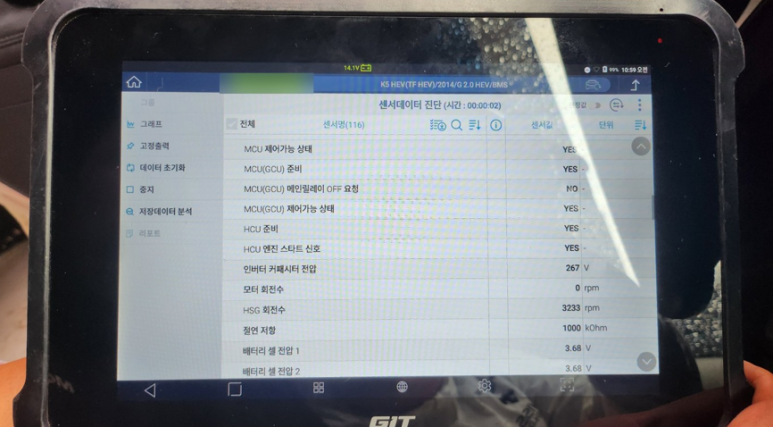

[사진17] 인버터 커패시터 전압 267V(팩 전압이 인버터까지 전달됨), HSG 3,233rpm, 절연 저항 1000kΩ

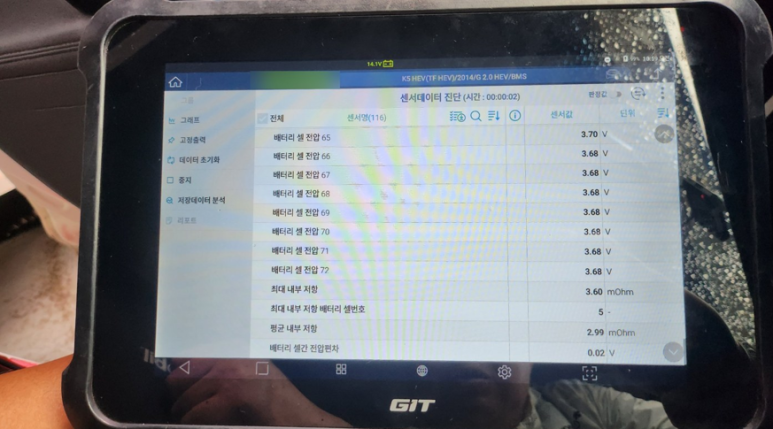

[사진18] 셀 65~72번 3.68~3.70V, 셀간 전압편차 0.02V — 실제로 재고 있는 값

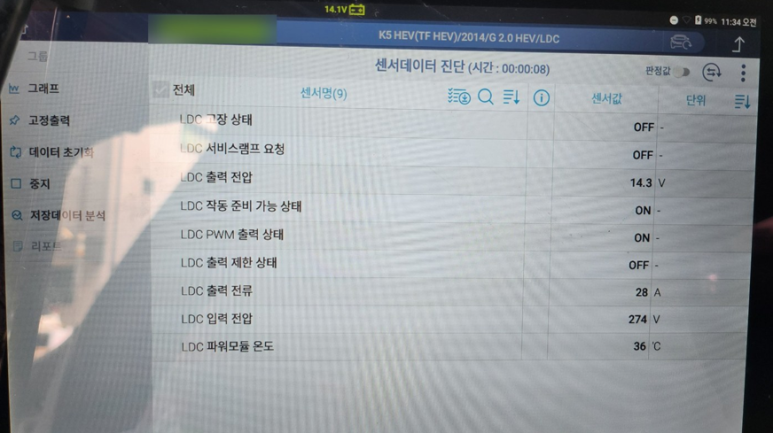

[사진19] LDC 고장 상태 OFF, 출력 14.3V·28A, 입력 274V — LDC는 고장이 아니었음을 확인

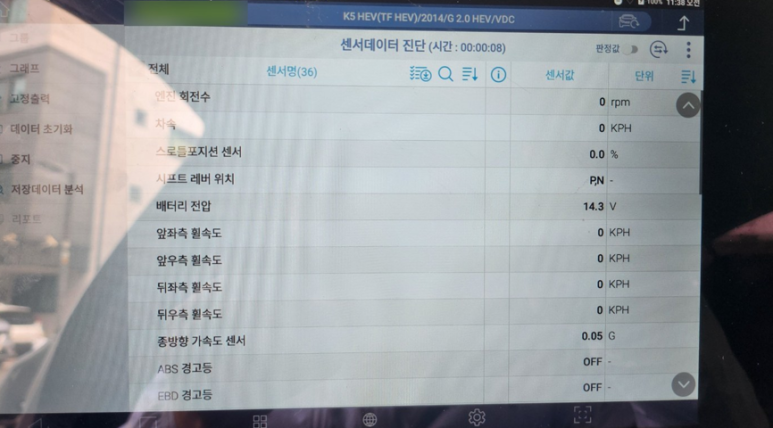

[사진20] VDC 센서데이터 — 배터리 전압 14.3V, ABS·EBD 경고등 OFF
|
교체 후 결과
✅ 고장코드: 전 시스템 0개
✅ 배터리 팩 전압 266.2V, 인버터 커패시터 267V (프리차징 정상)
✅ 셀 전압 3.68~3.70V, 셀간 편차 0.02V
✅ 메인 릴레이 YES, 배터리 사용가능 YES, 최대 방전 가능 파워 39,950W
✅ LDC 출력 14.3V·28A — 12V 충전 정상, LDC·VDC 자체 고장 없음
✅ 시험주행: EV 모드 진입, 시속 60km 주행 이상 없음 (132,689km → 132,692km)
|
내부저항 값(최대 3.60mΩ, 평균 2.99mΩ)은 교체한 BMS에 저장돼 있던 값이라 새 팩의 상태를 나타내지 않습니다. 주행하면서 다시 학습됩니다. 교체 직후의 상태는 셀 편차와 방전 가능 파워로 확인합니다.
[사진21] 교체 후 계기판 — 초록색 READY 점등, 경고등은 문 열림 표시만 남음

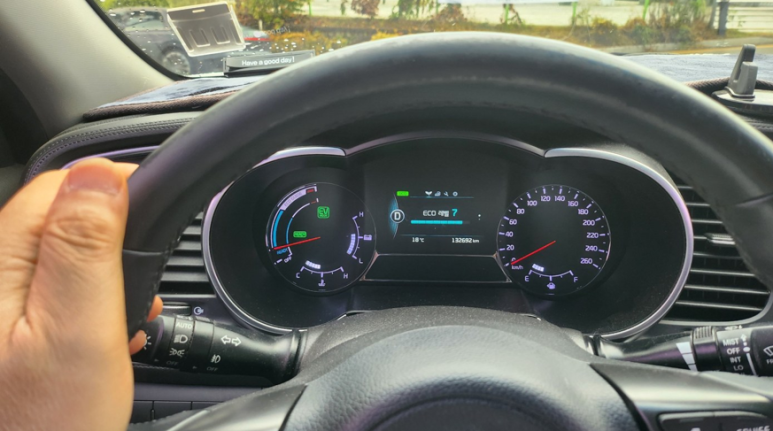

[사진22] 시험주행 중 EV 모드 진입 — 엔진 없이 모터로 주행, 132,692km
[사진23] 시속 60km 시험주행 — 경고등 없음
|
출고 후 차주와의 통화
|
|
배터리코치: "BMS가 고장 나다 보니까 엉터리 전압이 나와서 저희도 처음엔 몰랐는데, 열어 보니 고전압 배터리가 완전히 방전돼 있었습니다. 시동 시도를 계속하니까 기준 이하 전압으로 내려가 버린 거예요."
|
|
차주: "그럼 또 뭐가 고장이었죠? BMS하고…" / 배터리코치: "서비스 플러그요. 배터리를 만질 때 먼저 빼는 퓨즈 들어 있는 부품인데, 그것도 시동을 막고 있었습니다."
|
|
차주: "잘 되겠죠." / 배터리코치: "예, 아무튼 잘 타세요." / 차주: "네, 수고하셨습니다."
|
|
