핵심 요약
2013년식 YF 쏘나타 하이브리드(150,305km)가 구동모터 교체 이틀 만에 '고전압배터리 전압센싱 라인 단선' 경고와 함께 셀 전압이 전부 0V로 표시됐고, 신품 BMS로 교체한 뒤에도 셀 전압 3V 미만·시동불능 상태로 견인 입고됐습니다.
실측 결과 72셀이 셀간 편차 0.06V로 균일하게 과방전된 상태 — 원인은 BMS가 아니라 배터리팩 자체의 완전방전이었습니다. 1년 보증 배터리팩으로 교체한 뒤 셀 전압 3.90~3.92V, 셀간 편차 0.02V로 정상화됐습니다.
스캐너의 '0V 표시'는 실제 0V가 아니라 센싱 회로가 전압을 읽지 못하는 상태를 뜻하며, 경고등 점등 상태의 운행과 반복 시동 시도가 배터리팩을 실제 과방전으로 밀어 넣은 사례입니다.
|
▎ BATTERY PACKTORY │ 배터리팩토리
배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.
빼지 않고 읽습니다. 수치로 말합니다.
|
차량 기본 정보
|
차종
|
현대 YF 쏘나타 하이브리드 (리튬폴리머, 72셀·270V)
|
|
연식
|
2013년식
|
|
주행거리
|
150,305 km
|
|
고장 내용
|
'고전압배터리 전압센싱 라인 단선' 경고 + 셀 전압 0V 표시 → 신품 BMS 교체 후에도 셀 전압 3V 미만·시동불능
|
|
선택
|
1년 보증 배터리팩 교체 (비탈거 실측 진단 후 팩 교체)
|
|
결과
|
셀 전압 3.90~3.92V, 셀간 편차 0.06V → 0.02V, 시동·경고등 정상화
|
[사진1] 입고된 2013년식 YF 쏘나타 하이브리드

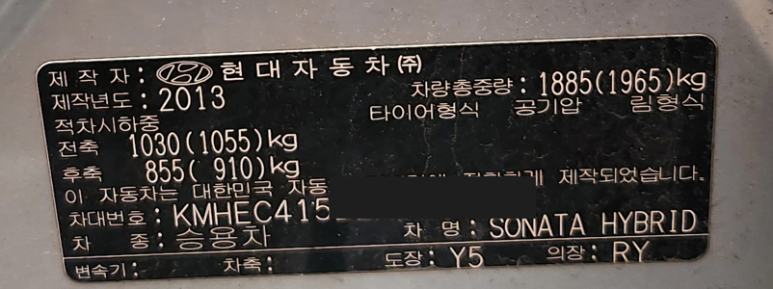

[사진2] 제원 라벨 — 2013년 제작 SONATA HYBRID (차대번호 일부 가림)
구동모터 교체 이틀 만에 벌어진 일 — 입고까지의 타임라인
차주분 입장에서는 정말 황당한 일주일이었을 겁니다. 서울 장한평의 정비업체에서 중고 구동모터를 교체했고, 교체 직후 스캐너상 72개 셀이 모두 3.64V로 균일하게 찍혔습니다. 이 시점의 배터리팩은 정상이었습니다.
그런데 이틀 뒤, 갑자기 엔진경고등이 점등됐습니다. 스캐너를 물려보니 '고전압배터리 전압센싱 라인 단선' 코드와 함께 셀 전압이 전부 0V로 표시됐습니다. 블루핸즈에서는 BMS(배터리 관리 시스템) 교환을 먼저 해보는 것이 순서라고 안내했고, 배터리 과열 문제가 생길 수 있으니 가능하면 운행하지 말라고 권고했습니다. 그러나 신품 BMS는 전국 재고가 없는 상황이었습니다.
차주분은 재고를 기다리는 동안 경고등이 점등된 상태로 출퇴근 운행을 이어갔고, 며칠 뒤 퇴근길에 시동이 걸리지 않게 됐습니다. 이후 모비스 신품 BMS 재고가 나와 교체까지 마쳤지만 — 셀 전압은 3V 미만, 시동불능은 그대로였습니다. 결국 차량은 보험견인으로 경기도 고양시 모터랩스 고양점의 배터리팩토리에 입고됐습니다.

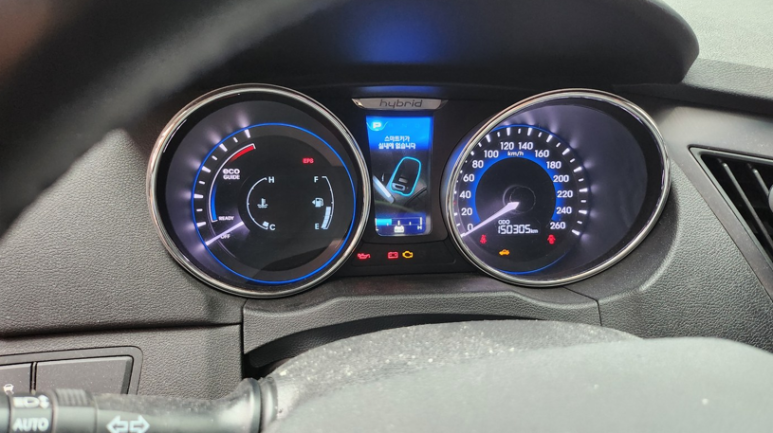

[사진3] 입고 당시 계기판 — 누적 주행거리 150,305km, 경고등 점등 상태
'셀 전압 0V 표시'의 진짜 의미 — 실제 0V가 아닙니다
이 사례의 첫 번째 기술 포인트는 스캐너 표시값을 읽는 법입니다. BMS는 72개 셀 각각에 연결된 전압센싱 라인을 통해 셀 전압을 ADC(아날로그-디지털 변환 회로)로 읽어들입니다. 센싱 라인이 단선되거나 커넥터 접촉이 불량하거나 BMS 내부 계측 회로에 이상이 생기면, BMS는 전압을 '읽을 수 없는' 상태가 되고 스캐너에는 0V로 표시됩니다. 즉 '0V 표시'는 셀이 실제로 0V라는 뜻이 아니라, 계측이 끊겼다는 뜻일 가능성이 높습니다.
리튬폴리머 셀이 실제로 0V까지 떨어졌다면 이미 내부가 비가역적으로 손상된 상태입니다. 하지만 이 차량은 불과 이틀 전 72셀 모두 3.64V가 실측된 차였습니다. 멀쩡하던 72개 셀이 이틀 만에 동시에 0V가 되는 일은 화학적으로 일어나지 않습니다. 그래서 '전압센싱 라인 단선' DTC가 함께 뜬 것이고, 이 시점의 올바른 판단은 표시값이 아니라 실측이었습니다. 표시값과 실제값이 다를 수 있다 — 이것이 저희가 '수치로 말합니다'를 원칙으로 삼는 이유입니다.
AI 활용

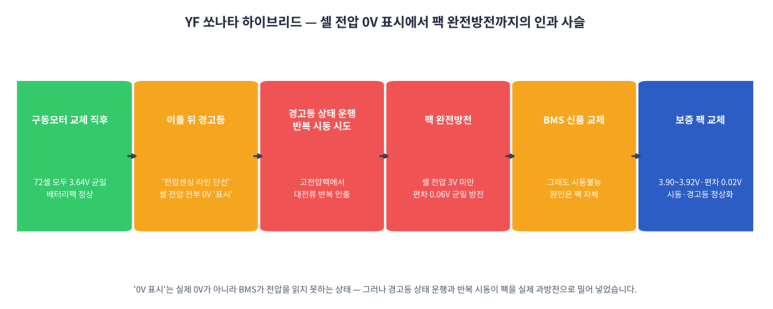

[그림1] 셀 전압 0V 표시에서 팩 완전방전까지의 인과 사슬
신품 BMS로도 시동이 걸리지 않은 이유 — 기술적 원인 3가지
원인 1 — 경고등 점등 상태의 운행: 보호 제어가 무너진 채 달린 시간
전압센싱이 끊긴 상태에서 BMS는 셀별 전압을 모르는 채로 동작합니다. 충전량(SOC) 관리, 회생제동 충전 제어, 과방전 보호 같은 핵심 보호 기능이 정상적으로 작동할 수 없는 상태입니다. YF 쏘나타 하이브리드는 병렬식 HEV로, 시동과 EV 구동 모두 고전압 배터리팩의 전력에 의존합니다. 보호 제어가 무너진 상태로 출퇴근 운행이 이어지는 동안, 팩은 충전 관리를 받지 못한 채 방전이 누적됐습니다. 블루핸즈가 '가능하면 운행하지 말라'고 권고한 이유가 바로 이것입니다.
원인 2 — 반복 시동 시도: 시동 한 번이 곧 고전압팩 대전류 방전
일반 내연기관차의 시동은 12V 배터리와 스타터 모터가 담당하지만, YF 쏘나타 하이브리드는 HSG(하이브리드 스타터 제너레이터)를 고전압 배터리팩의 전력으로 돌려 엔진을 깨웁니다. 즉 시동이 안 걸리는 상태에서 시동 버튼을 반복해서 누를 때마다, 이미 바닥나 있는 고전압팩에서 대전류가 반복적으로 빠져나갑니다. 이 사례에서도 시동불능 이후의 반복 시동 시도가 팩을 완전방전 영역으로 밀어 넣은 직접적인 가속 요인이었습니다.
원인 3 — 리튬폴리머 과방전의 화학적 비가역성: 3.0V 아래는 되돌아오지 못하는 영역
리튬폴리머 셀의 정상 사용 전압 하한은 약 3.0V입니다. 이 아래로 내려가는 과방전 영역에서는 음극 전위가 상승하면서 음극의 구리 집전체가 전해액에 용해되기 시작합니다. 용해된 구리 이온은 재충전 시 셀 내부에 금속으로 다시 석출되는데, 이것이 분리막을 관통하면 내부 미세단락으로 이어질 수 있습니다. 동시에 음극 표면의 SEI층(고체 전해질 계면)도 손상됩니다. 그래서 3.0V 미만까지 균일하게 방전된 리튬폴리머 팩은 '충전해서 다시 쓰는' 대상이 아니라 교체가 안전 원칙입니다.
입고 후 실측에서 확인된 셀간 전압편차는 0.06V였습니다. 이 수치가 말해주는 것이 있습니다. 특정 셀 하나가 죽어서 생긴 고장이라면 편차가 크게 벌어졌을 텐데, 72셀이 0.06V 이내로 고르게 낮았습니다. 즉 셀 개별 불량이 아니라 팩 전체가 시스템적으로 방전된 상태 — BMS를 신품으로 바꿔도 시동이 걸리지 않았던 이유가 여기에 있습니다. 두뇌(BMS)를 갈아도, 심장(팩)에 피가 없으면 차는 깨어나지 못합니다.
블루핸즈의 권고는 정확했습니다
이 사례에서 블루핸즈의 진단 순서(BMS 교환 우선)와 운행 자제 권고는 모두 합리적이었습니다. 전압센싱 라인 단선 DTC가 뜨면 계측 계통인 BMS를 먼저 의심하는 것이 표준 절차이고, 보호 제어가 무너진 상태의 운행을 막으려 한 권고는 결과적으로 정확한 조언이었습니다. 다만 신품 BMS의 전국 재고가 없어 대기가 길어졌고, 그 사이 운행과 반복 시동으로 팩이 완전방전에 도달하면서 문제의 층위가 '계측 이상'에서 '팩 자체 손상'으로 넘어갔습니다. 배터리팩토리는 YF 쏘나타를 포함한 구형 HEV 배터리팩과 BMS를 자체 재고로 보유하고 있어, 이런 대기 공백 없이 당일 실측 진단과 교체 대응이 가능합니다.
작업 내용 — 실측 진단, 그리고 1년 보증 배터리팩 교체
입고 후 배터리팩을 탈착해 실측한 결과 셀 전압은 3V 미만, 셀간 편차 0.06V의 균일 과방전 상태였습니다. 과방전 이력이 있는 팩의 재충전 사용은 내부 미세단락 위험 때문에 권하지 않으므로, 1년 보증 배터리팩으로 교체를 진행했습니다.

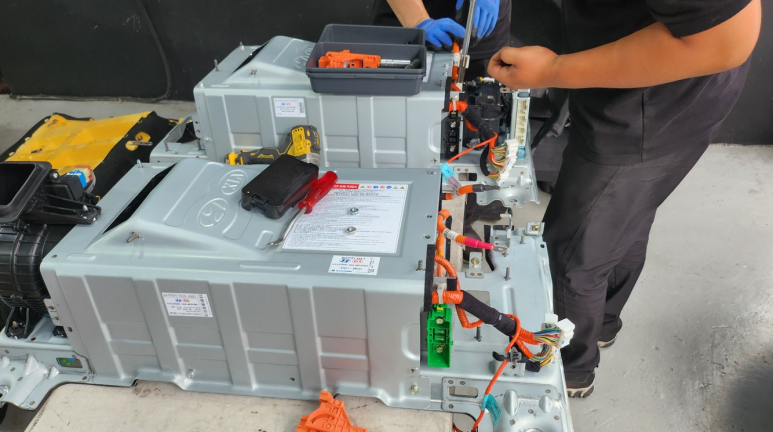

[사진4] 배터리팩 교체 작업 — 기존 팩 탈착 후 보증 팩 조립

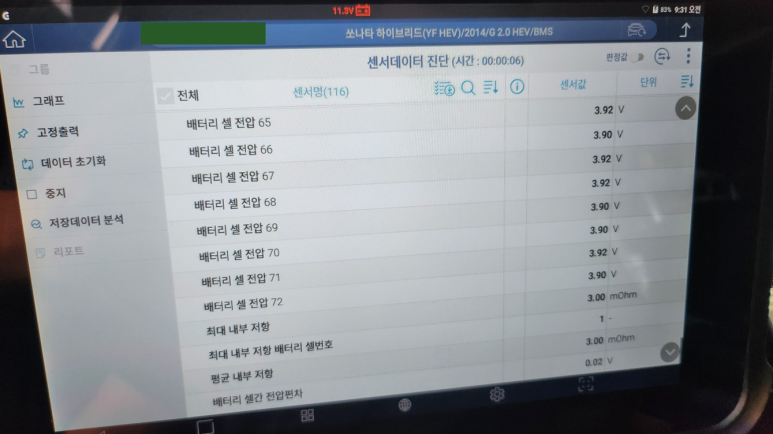

[사진5] 교체 후 스캐너 실측 — 셀 전압 3.90~3.92V, 셀간 전압편차 0.02V
교체 후 스캐너 실측에서 72셀 전압은 3.90~3.92V, 셀간 전압편차는 0.02V로 확인됐습니다. 교체 전 0.06V였던 편차가 0.02V로 줄었고, 경고등 소거와 시동 정상화까지 확인을 마쳤습니다.

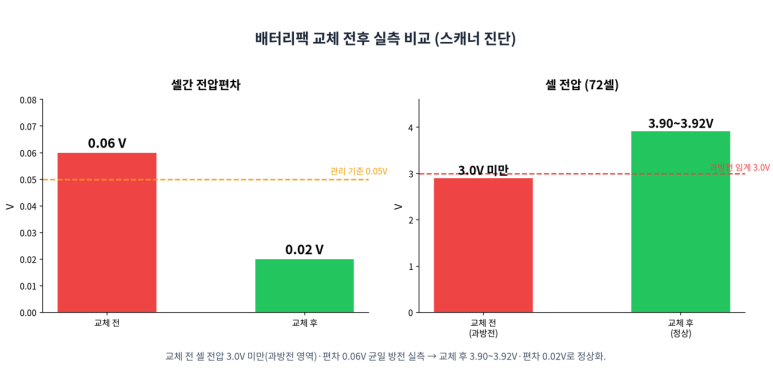

[그림2] 배터리팩 교체 전후 실측 비교 — 셀간 편차 0.06V → 0.02V

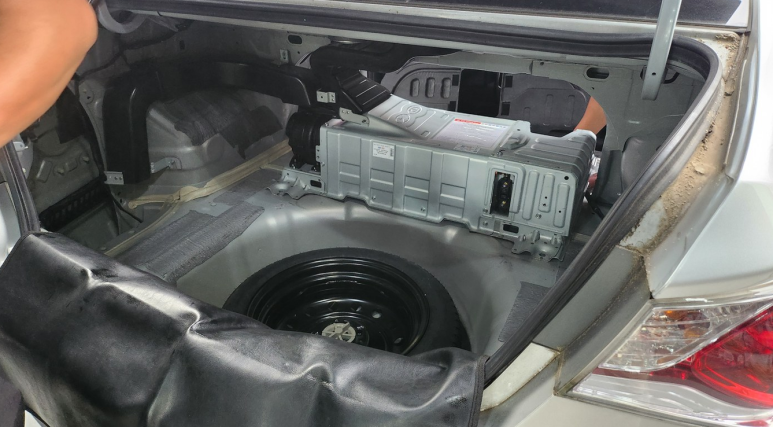

[사진6] 트렁크 재장착 — YF 쏘나타 HEV 배터리팩은 트렁크 스페어타이어 상부에 탑재
[그림3] 교체 배터리팩 1년 보증 안내

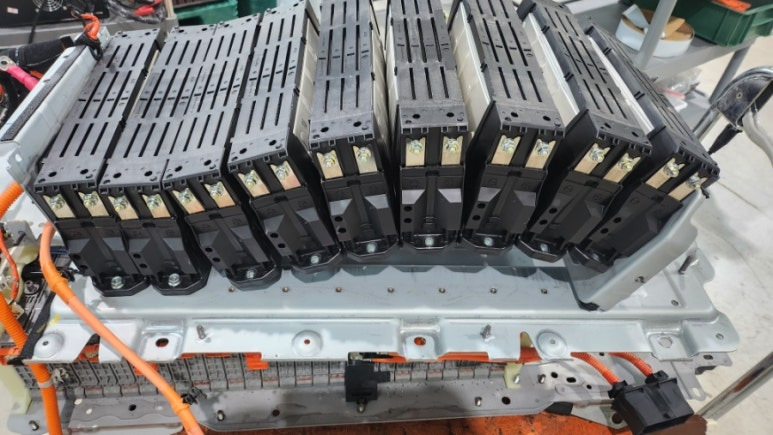

1번 모듈의 측면이 부풀었습니다
9개 모듈의 상단과 하단의 고정볼트들을 제거하니 순식간에 풍선처럼 부풀어 올랐습니다

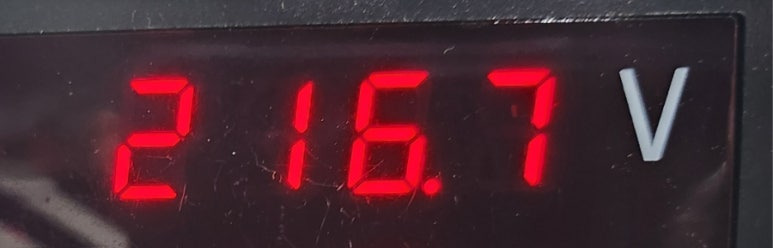

배터리팩의 전압 270V에 훨씬 못 미치는 216V에 불과합니다
|
⚠ 안전 경고 — 하이브리드 경고등 점등 상태의 운행·반복 시동 금지
하이브리드 시스템 경고등이 점등되면 즉시 운행을 중단하고 진단을 받으십시오. 보호 제어가 무너진 상태의 운행은 이 사례처럼 배터리팩 완전방전과 팩 교체로 이어질 수 있습니다. 또한 시동이 걸리지 않을 때 시동 버튼을 반복해서 누르지 마십시오. 하이브리드 차량은 시동 자체가 고전압 배터리팩 방전을 동반하므로, 2~3회 이상 실패하면 즉시 시도를 멈추고 견인을 요청하는 것이 배터리팩을 지키는 길입니다.
|
차주 체크리스트
✅ 하이브리드 경고등 점등 → 즉시 운행 중단·전문 진단. 경고등 상태의 운행이 팩 완전방전으로 이어진 실제 사례입니다.
✅ 시동불능 시 반복 시동 시도 금지. 시동 한 번마다 고전압팩에서 대전류가 방전됩니다. 2~3회 실패 시 견인 요청이 원칙입니다.
✅ 스캐너에 셀 전압 '0V 표시' → 실제 0V가 아닐 수 있습니다. 센싱 라인·커넥터·BMS 계측 회로 문제 가능성이 있으므로, 부품 교체 전 실측 진단이 먼저입니다.
✅ 구동모터 등 고전압 계통 정비 직후 경고등 발생 → 커넥터·하네스 포함 전체 재점검. 정비 시점과 겹친 경고는 접촉 상태부터 확인합니다.
✅ 배터리팩 교체 후 → 셀간 전압편차 0.05V 이내·시동·EV 모드 정상 여부 확인. 이 차량은 교체 후 편차 0.02V로 확인됐습니다.
✅ 교체 후 1개월 연비 모니터링. EV 모드 회복과 연비 정상화를 체감으로 확인하십시오.
✅ 13년 이상 경과한 YF 쏘나타 하이브리드 → 주행거리와 무관하게 캘린더 노화가 진행됩니다. 예방 차원의 실측 점검을 권장합니다.
자주 묻는 질문 (FAQ)
Q1. 스캐너에 셀 전압이 전부 0V로 나오면 배터리가 완전히 죽은 건가요?
아닙니다. 대부분은 전압센싱 라인 단선이나 BMS 계측 회로 이상으로 전압을 '읽지 못하는' 상태를 0V로 표시하는 것입니다. 리튬폴리머 셀이 실제로 0V라면 이미 비가역 손상 상태이므로, 표시값이 아니라 실측으로 실제 전압을 확인하는 것이 우선입니다.
Q2. BMS만 새것으로 바꾸면 해결되나요?
배터리팩 자체가 정상일 때만 해결됩니다. 이 사례처럼 팩이 이미 과방전된 상태라면 신품 BMS를 달아도 시동은 걸리지 않습니다. BMS 교체 전에 팩 실측으로 셀 전압과 편차를 확인해야 불필요한 부품 교체를 피할 수 있습니다.
Q3. 하이브리드 경고등이 떴는데 그냥 운행해도 되나요?
안 됩니다. 경고등 점등은 BMS 보호 제어에 이상이 생겼다는 신호이며, 이 상태의 운행은 배터리팩 방전 누적과 추가 손상으로 이어질 수 있습니다. 이 사례에서도 경고등 상태의 출퇴근 운행이 팩 완전방전의 주요 원인이었습니다.
Q4. 시동이 안 걸릴 때 계속 시도해도 되나요?
안 됩니다. 하이브리드 차량은 고전압 배터리팩의 전력으로 엔진 시동을 걸기 때문에, 반복 시동 시도는 그 자체가 팩 대전류 방전입니다. 2~3회 실패하면 즉시 멈추고 견인을 요청하는 것이 팩을 지키는 방법입니다.
Q5. 과방전된 배터리팩은 충전해서 다시 쓰면 안 되나요?
권장하지 않습니다. 셀 전압 3.0V 미만의 과방전 영역에서는 음극 구리 집전체가 전해액에 용해되고, 재충전 시 용해된 구리가 석출되어 내부 미세단락 위험이 생깁니다. 화학적으로 되돌릴 수 없는 손상이므로 교체가 안전 원칙입니다.
Q6. 교체한 배터리팩 보증은 어떻게 되나요?
이 사례는 1년 보증 배터리팩으로 교체했습니다. 교체 후 셀 전압 3.90~3.92V, 셀간 편차 0.02V를 실측으로 확인했고, 보증 기간 내 이상 발생 시 배터리코치(010-5763-2595)로 연락하시면 됩니다.
Battery Coach 결론
구동모터 교체 이틀 만의 셀 전압 0V 표시 — 진짜 원인은 BMS가 아니라, 경고등 점등 상태의 운행과 반복 시동이 만든 배터리팩 완전방전이었습니다. 신품 BMS로도 깨어나지 못한 차를 실측(편차 0.06V, 셀 3V 미만)으로 확인하고 1년 보증 팩으로 교체해 편차 0.02V로 되살렸습니다. 표시값이 아니라 실측이 답입니다.
