저녁 무렵, 용인의 한 카센터 사장님에게서 전화가 왔습니다. "2011년식 쏘나타 하이브리드인데, 시동이 걸렸다가 꺼집니다. 그런데 스캐너로 셀 전압을 보니까 0.00V가 찍혀요. 배터리가 죽은 걸까요?" 계기판에는 Check Charging System 경고가 떠 있고, 주행거리는 97,543km. 차주 입장에서는 황당할 수밖에 없습니다. 15년 된 차라지만 "9만 km밖에 안 탔는데" 고전압 배터리가 죽었다니. 그런데 센서데이터를 하나씩 수치로 읽어 보면, 이 사건의 범인은 배터리 셀이 아니었습니다.
YF쏘나타 HEV의 계기판 상태
|
핵심 요약
2011년식 YF 쏘나타 하이브리드(97,543km)가 시동 꺼짐과 Check Charging System 경고로 용인 협력 카센터에 입고됐습니다.
스캐너에는 21·22번 인접 두 셀 전압이 0.00V로 표시됐지만, 팩 전압 266.4V와 나머지 셀 3.62~3.80V 실측값은 정상 — 정작 BMS 경고/고장 플래그는 NO — 직렬 팩에서 진짜 0V 셀은 물리적으로 불가능합니다. 고장코드 P1B74(전압센싱 라인 단선)·P1B70(저전압)과 종합하면 원인은 셀이 아니라 BMS(배터리 관리 시스템)의 전압 센싱 회로 고장입니다.
탈거한 BMS 기판 실물에서 밸런싱·센싱 회로부의 변색·탄 흔적까지 확인돼 진단이 물리적으로 확정됐고, 차주는 차령 15년과 타 부품 내구연한을 종합해 폐차를 선택했습니다. 정확한 진단이 불필요한 수리를 막은 사례입니다.
|
|
▎ BATTERY PACKTORY │ 배터리팩토리
배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.
빼지 않고 읽습니다. 수치로 말합니다.
|
|
차량 기본 정보
|
|
차종
|
쏘나타 하이브리드 (YF HEV) · 리튬폴리머 72셀 · 팩 5.3Ah
|
|
연식 / 주행거리
|
2011년식 (15년 경과) / 97,543km — 연평균 약 6,500km
|
|
입고 경위
|
용인 협력 카센터 원격 진단 (전화 상담 + 계기판·스캐너 데이터 전송)
|
|
고장 내용
|
시동 걸렸다 꺼짐 · Check Charging System 경고 · 21·22번 셀 전압 0.00V 표시 · P1B74/P1B70 (BMS 고장 플래그는 NO)
|
|
판정 / 선택
|
셀 정상 (팩 266.4V = 72셀 표시값 합산 일치) → BMS 전압 센싱·측정 회로 고장 확정 → 차주 판단으로 폐차·양도 선택
|
|
결과
|
기판 실물의 회로부 변색·탄 흔적으로 진단 물리 확정 · 차령 15년 종합 판단 → 폐차 결정 (과잉 수리 방지)
|
|
현장 실측 자료 — 계기판·고장코드·센서데이터
|
|
|
계기판에는 Check Charging System 문구와 함께 여러 경고등이 동시에 점등돼 있었고, 스캐너 접속 시 12V 보조배터리 전압은 9.8~9.9V까지 떨어져 있었습니다. G-스캔 전체 고장코드에는 BMS의 P1B74(고전압 배터리 전압센싱 라인 단선·과거)와 P1B70(고전압 배터리 저전압·현재)이 잡혔고, 에어백 B1102(배터리 전압 낮음)·전동 컴프레서 B1801(대기모드-저전압) 같은 부수 코드들도 따라 나왔습니다. 이 부수 코드들은 12V 전압이 9V대까지 무너지면서 여러 제어기가 동시에 저전압을 감지한 결과로, 각 부품의 고장이 아니라 전원 계통 이상의 연쇄 흔적으로 읽어야 합니다.
진단기에서 확인된 고장코드들
|
📞 카센터 사장님과의 통화에서
"편차가 있는데 0.1V부터 나오더라고요… 아예 0V가 나와요."
배터리 코치: "0V가 나온 건 BMS가 고장 난 겁니다. 셀이라면 0.몇 V든, 1.5V라도 나와야 해요. 저속 EV 반복으로 밸런싱 저항이 계속 열을 받으면 센싱 회로 하나가 피로가 쌓여 죽습니다. 지금 72셀 데이터를 전부 찍어 보내 주세요 — 건강진단 보고서를 만들어 드리고, BMS 교체 후 데이터와 비교까지 해 드릴게요."
카센터: "확인해 보니 0V로 나온 건 22번 셀입니다."
|
|
진단 — "0.00V 셀"이 거짓말인 이유, 수치로 증명하기
|
AI 활용
72셀의 개별 전압 상태

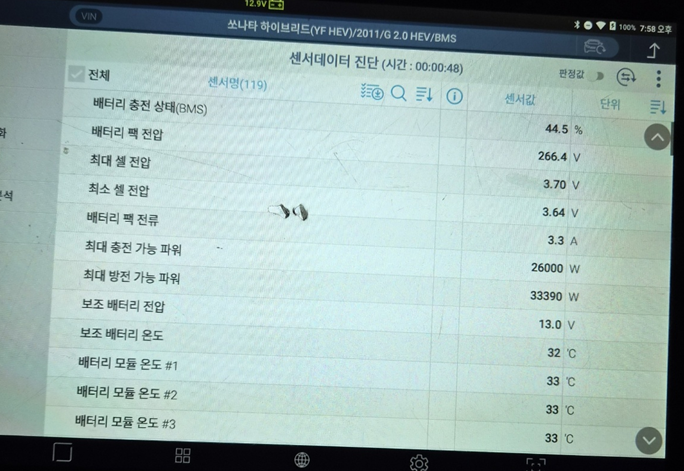

YF 쏘나타 하이브리드의 배터리팩은 리튬폴리머 셀 72개가 직렬로 연결돼 있습니다. 직렬 회로에서는 모든 셀에 같은 전류가 흐르기 때문에, 어느 한 셀이 정말 0V(완전 사망)라면 그 지점에서 전류 경로 자체가 무너져 팩이 출력을 낼 수 없습니다. 그런데 이 차의 실측값을 보면 팩 전압 266.4V, 나머지 셀들은 3.62~3.80V로 균일하고, 266.4V ÷ 72셀 = 평균 3.70V로 표시 셀 전압과 정확히 맞아떨어집니다. 다시 말해 배터리는 전압을 정상적으로 내고 있는데, BMS가 그중 22번 셀 채널을 "못 읽고" 0.00V로 표시하고 있는 것입니다.

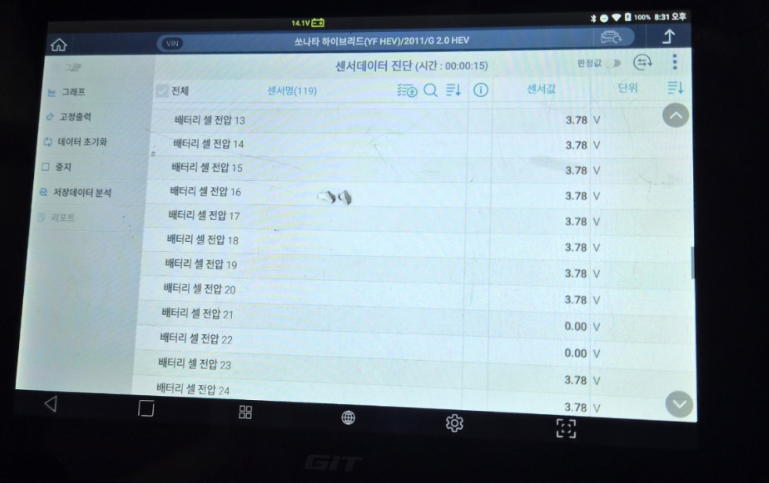

21번과 22번 셀전압이 0.00V 로 표츌

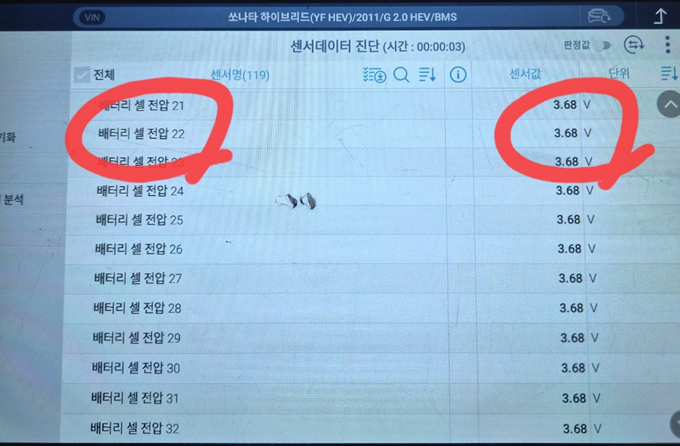

21번과 22번 셀 전압이 3.68V로 표출
실제로 이후 진행한 72셀 전수 재촬영에서는 22번 셀이 3.68V로 정상 표시됐는데, 이렇게 나타났다 사라지는 간헐 단선은 P1B74가 "현재"가 아닌 "과거" 코드로 기록된 것과 정확히 일치하는 패턴입니다.
재측정에서 0.00V 채널의 위치도 확정됐습니다 — 21번과 22번, 인접한 두 채널이 동시에 0.00V였고 바로 옆 20번·23번은 3.78V로 정상이었습니다. 인접 셀 두 개가 같은 순간 동시에 완전 사망할 확률은 극히 낮고, 만약 실제로 두 셀이 0V라면 팩 전압이 7V 이상 낮아졌어야 하는데 실측 팩 전압은 정상 셀 합산과 일치합니다. 인접 2채널 동시 0V는 두 채널이 공유하는 감지 경로 — 센싱 탭 배선, 커넥터 접점, 또는 전압 측정 IC의 해당 채널 — 한 곳이 끊어졌을 때 나타나는 전형적인 패턴으로, P1B74(전압센싱 라인 단선) 코드가 가리키는 지점과 정확히 일치합니다.
뒷받침하는 수치는 더 있습니다. 배터리 모듈 온도 33℃ 균일, 최대 내부저항 4.04mOhm(8번 셀)·평균 3.53mOhm, 셀 간 전압 편차도 휴지 상태 기준 0.06V 수준으로 15년 차 치고 관리 가능한 범위였습니다.
내부 저항값

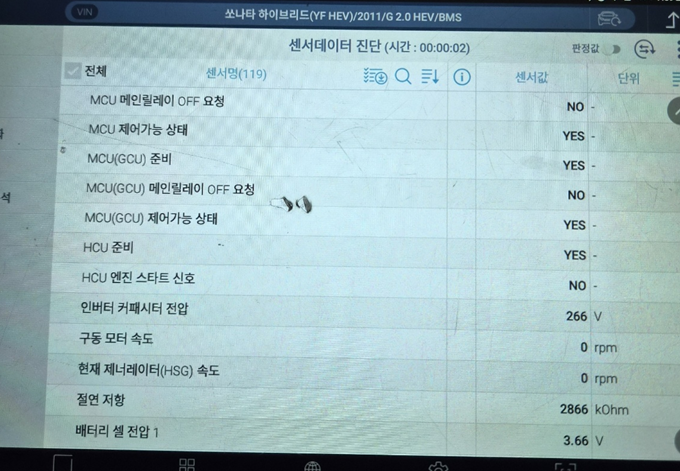

반면 절연저항 표시값은 2,866kOhm — YF 쏘나타 HEV의 BMS는 절연 상태가 정상일 때 1,000kOhm 고정값으로 표시하도록 되어 있는데, 이 범위를 벗어난 값이 찍혔다는 것 자체가 BMS 내부 측정 회로가 유효하지 않은 값을 내보내고 있다는 또 하나의 증거입니다.
절연저항값
즉 21·22번 셀 전압 0.00V(전압 센싱 채널)와 절연저항 2,866kOhm(절연 측정 회로), 서로 다른 두 측정 계통이 동시에 비정상 표시값을 내고 있는 것으로, 고장의 무게중심이 배터리가 아니라 BMS 쪽에 있음을 가리킵니다. 스캐너 화면의 이상 전압 하나만 보고 "셀 사망"으로 단정해 배터리팩부터 교체했다면, 비용은 비용대로 쓰고 고장은 그대로 남는 수리가 될 뻔했습니다. 스캐너 이상 전압 ≠ 셀 불량 — 감지 경로부터 실측으로 확인하는 것이 순서입니다.
그런데 왜 "BMS 경고/고장" 플래그는 NO였을까
BMS 상태 표시

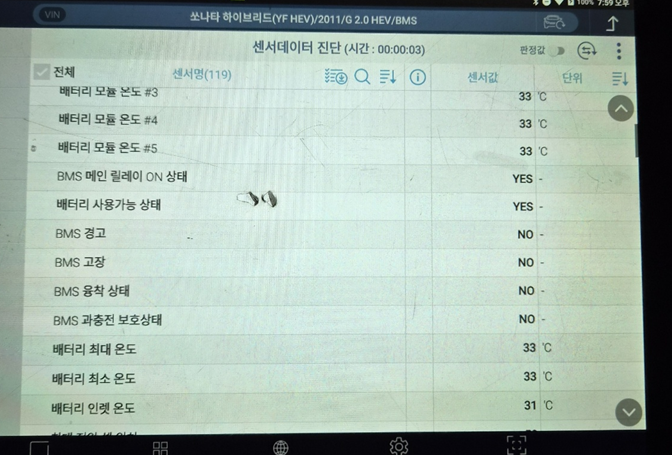

센서데이터를 자세히 본 분이라면 이상하게 느꼈을 대목이 있습니다. BMS가 고장이라면서, 정작 센서데이터의 BMS 경고 = NO, BMS 고장 = NO. 답은 이 플래그를 세우는 주체가 바로 고장 난 BMS 자신이라는 데 있습니다. 세 가지 이유가 겹칩니다.
첫째, 판정 범위가 다릅니다. 이 플래그는 릴레이 융착·과충전 보호·통신 두절 같은 시스템 차단급 판정에만 YES가 서고, 셀 전압 센싱 라인 단선은 별도의 개별 고장코드 경로(P1B74)로 처리됩니다 — 실제로 그 경로로는 정확히 감지해 코드를 남겼습니다.
둘째, 플래그는 래치되지 않는 순간값입니다. 이 차의 단선은 간헐성이라(P1B74가 '현재'가 아닌 '과거'로 남고, 0.00V가 사라졌다 21·22번에 다시 나타난 것이 증거) 캡처한 그 순간에 센싱이 읽히는 중이면 NO로 표시됩니다.
셋째, 자기 회로의 고장은 스스로 분류하지 못합니다. ADC 채널이 소손돼 0.00V를 내보내도 BMS 로직에는 "측정값이 들어오는 상태"여서 자체 고장으로 잡히지 않는 경우가 있습니다.
|
판정 신호는 순간 플래그가 아니라 조합입니다. ① 이력 고장코드(P1B74 과거) ② 재현된 0.00V 캡처(21·22번, 셀 번호 포함) ③ 정상 표시 범위(1,000kOhm 고정)를 벗어난 절연저항 2,866kOhm — 이 세 가지가 겹칠 때 BMS 측정 계통 고장으로 확정합니다. "코드 지우고 플래그만 보면 정상처럼 보인다"가 위험한 이유입니다.
|
|
왜 9만 km에 BMS가 고장 났나 — 기술적 원인 3가지
|
AI 활용
AI 활용

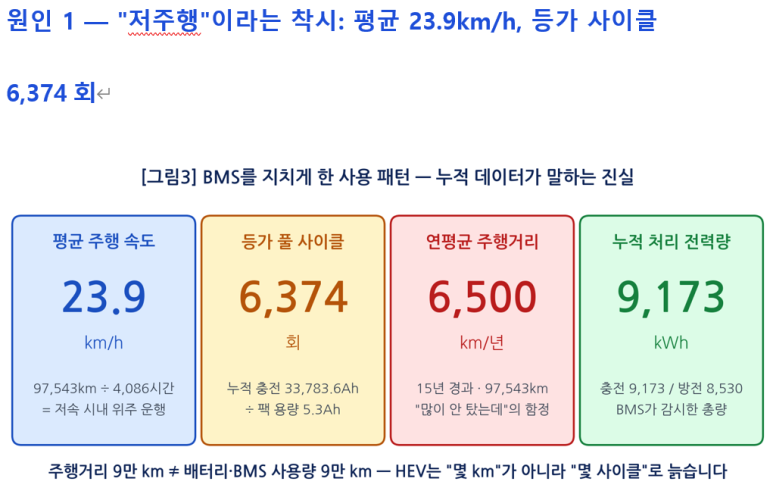

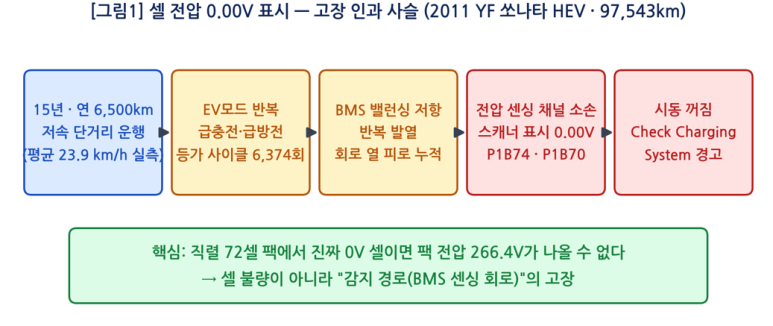

원인 1 — "저주행"이라는 착시: 평균 23.9km/h, 등가 사이클 6,374회

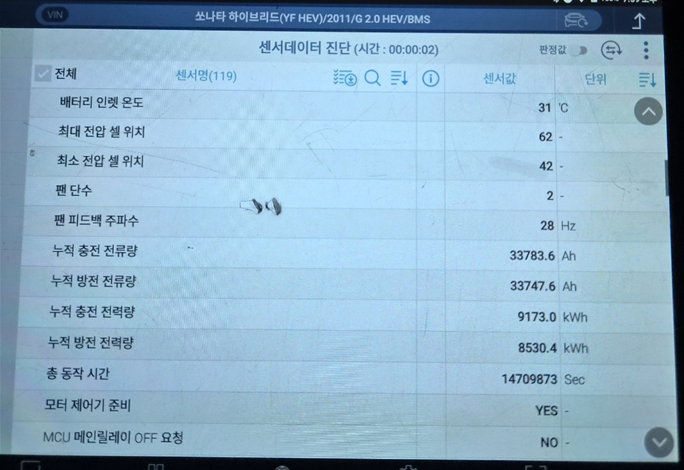

BMS에 기록된 누적 데이터가 이 차의 15년을 그대로 말해 줍니다. 총 동작 시간 14,709,873초(약 4,086시간)에 주행거리 97,543km — 평균 주행 속도 23.9km/h, 전형적인 저속 시내 단거리 패턴입니다. 병렬식 HEV는 저속 구간에서 EV 모드로 자꾸 진입하는데, HEV 팩 용량은 5.3Ah로 휴대폰 몇 개 수준에 불과해 금방 방전되고, 곧바로 엔진 발전으로 급속 충전되는 사이클이 반복됩니다. 실제로 누적 충전 전류량 33,783.6Ah를 팩 용량 5.3Ah로 나누면 등가 풀 사이클 약 6,374회 — 주행거리는 9만 km지만 배터리와 BMS는 그 몇 배를 일한 셈입니다.
원인 2 — 밸런싱 저항의 반복 발열 → 전압 센싱 회로(ADC) 열 피로 소손
BMS(배터리 관리 시스템)는 72개 셀 전압을 채널별로 읽고, 셀 간 편차가 생기면 밸런싱 저항으로 높은 셀의 전기를 열로 태워 전압을 맞춥니다. 사람으로 치면 혈압계 72개를 24시간 돌리면서 동시에 수액 조절까지 하는 장기 노동입니다. 급충전·급방전 사이클이 잦을수록 셀 편차가 자주 벌어지고 밸런싱 작동 빈도가 올라가는데, 이 발열이 15년간 반복되면 센싱 라인과 전압 측정 회로(ADC, 아날로그-디지털 변환기) 주변에 열 피로가 누적됩니다. 이번 사례에서 관찰된 21·22번 인접 채널만 0.00V로 표시되는 현상과 P1B74(전압센싱 라인 단선) 코드는, 해당 채널의 감지 경로가 끊어졌을 때 나타나는 전형적인 패턴입니다.
원인 3 — 15년 캘린더 노화와 12V 저전압의 연쇄
배경에는 캘린더 노화가 있습니다. 리튬폴리머 배터리의 전해액(LiPF₆)은 주행거리와 무관하게 해마다 서서히 분해되며 셀의 내부저항을 올리고, 커넥터·솔더링 등 전자 회로 역시 15년의 열 사이클로 함께 늙습니다. 여기에 BMS가 고전압 배터리를 제대로 활용하지 못하게 되면 LDC(12V 변환기) 충전이 불안정해져 12V 보조배터리가 9V대까지 무너지고, 시동이 걸렸다 꺼지는 증상과 에어백·에어컨 등 여러 제어기의 저전압 부수 코드가 연쇄적으로 발생합니다. 실제 스캐너 접속 초기 9.8V였던 12V 전압이 점검 중 13~14V로 회복된 것도 이 연쇄 구조와 일치합니다.
|
물리적 확인 — 탈거된 기판이 말해준 최종 답
|
문제의 BMS 기판 실물-상단변색. 탄 흔적(파란표시) -밸런싱 센싱 회로부 손상
진단의 마지막 조각은 용인 카센터에서 보내온 BMS 기판 실물 사진이었습니다. 기판 상단부에 주변과 다른 노란 변색·탄 흔적이 뚜렷합니다. 이 영역은 셀 전압을 읽는 센싱 계통과 밸런싱 작동 시 열이 집중되는 회로부로, 15년간 반복된 발열이 남긴 물리적 자국입니다. 수치가 가리킨 지점(21·22번 센싱 채널 소손, 절연저항 비정상 표시)과 실물의 손상 흔적이 일치하면서 진단은 추정이 아닌 확정이 됐습니다. 스캐너 데이터 → 고장코드 → 기판 실물, 세 단계가 같은 답을 말한 것입니다.
|
선택지와 결론 — 이번엔 "수리하지 않는 것"이 답이었다
|
진단이 확정된 뒤 차주 앞에는 세 가지 선택지가 놓였습니다.
첫째, BMS 수리 지속 — 배터리팩토리 협력 경로 기준 약 45만원으로 BMS를 교체하고 전후 72셀 비교로 검증하는 길입니다.
둘째, 공식 서비스 센터 수리 — 현대 블루핸즈·하이테크센터의 순정 신품과 표준 공임(시장 일반 범위 약 60~90만원)은 언제나 신뢰할 수 있는 기준선입니다.
셋째, 폐차·양도. 이 차는 2011년식, 차령 15년으로 일반적인 폐차 주기에 도달해 있었습니다. BMS가 밸런싱 발열로 기판이 변색될 만큼 늙었다면, 같은 15년을 버텨 온 인버터·냉각계·고무 부싱류 등 다른 주요 부품들의 내구연한도 함께 저울에 올려야 합니다. 45만원으로 BMS를 살려도 다음 고장이 어디서 나올지 모르는 구간 — 차주는 수리비 대비 잔존가치를 냉정하게 계산해 폐차를 선택했고, 배터리 코치는 그 판단을 존중합니다.
|
⚠️ 15년차 하이브리드의 판단 기준. 진단은 "고칠 수 있는가"만이 아니라 "고치는 것이 합리적인가"까지 답해야 합니다. 수리비, 차량 잔존가치, 남은 부품들의 내구연한, 연간 주행거리 — 이 네 가지를 함께 놓고 판단하세요. 배터리 코치는 교체를 파는 곳이 아니라 판정을 제공하는 곳이므로, 이번처럼 "수리하지 마시라"는 결론도 그대로 전달합니다.
|
|
차주·카센터 체크리스트
|
🔴 시동 걸렸다 꺼짐 + Check Charging System 경고 → 무리한 재시동·운행 지속 금지, 즉시 진단 입고
🔴 스캐너 셀 전압 0.00V 표시 → 셀·팩 교체 결정 전에 감지 경로(P1B74 센싱 라인)부터 확인
🟡 15년 이상 저주행 YF 쏘나타·K5 HEV → 주행거리와 무관하게 BMS·배터리 상태 점검 권장
🟡 12V 보조배터리 9V대 → 에어백·에어컨 등 부수 저전압 코드를 개별 부품 고장으로 오판하지 않기
🟢 BMS 교체 후 → 72셀 전압 전후 비교 + 경고등 소거 + 시동 유지 확인까지가 수리의 완성
🔵 차령 15년 전후 차량 → 수리비 vs 잔존가치·타 부품 내구연한까지 함께 판단 (진단 데이터가 그 근거)
🔵 전국 카센터·공업사 사장님 → 계기판·고장코드·센서데이터 사진 전송만으로 원격 협력 진단 가능
|
자주 묻는 질문 (FAQ)
|
Q. 스캐너에 셀 전압이 0V로 나오면 배터리 셀이 죽은 건가요?
A. 아닐 가능성이 높습니다. 직렬 팩에서 진짜 0V 셀이면 팩 전압 자체가 정상으로 나올 수 없습니다. 이번 사례처럼 인접 채널(21·22번)이 동시에 0V인데 팩 전압(266.4V)과 나머지 셀 전압이 정상이라면 BMS의 전압 센싱 경로 고장을 먼저 의심해야 하며, 실측으로 확인한 뒤 판단해야 합니다.
Q. BMS만 교체하면 배터리팩은 안 갈아도 되나요?
A. 교체 전후 72셀 데이터 비교로 판정합니다. 새 BMS가 읽은 셀 전압·내부저항이 균일하면 배터리팩은 계속 사용하고, 편차나 열화가 수치로 확인되면 그때 실측 방전 검사로 다음 단계를 결정합니다. 진단 없이 팩부터 교체하는 것은 과잉 수리가 될 수 있습니다.
Q. 경고등이 떴는데 그냥 운행해도 되나요?
A. 권장하지 않습니다. 이 상태에서는 12V 전원이 불안정해 주행 중 시동 꺼짐이 재발할 수 있고, 저전압이 반복되면 다른 제어기에도 부담이 갑니다. 가까운 정비소에서 고장코드와 센서데이터부터 확인하세요.
Q. BMS가 고장인데 왜 스캐너의 BMS 고장 표시는 NO인가요?
A. 그 플래그를 세우는 주체가 고장 난 BMS 자신이기 때문입니다. BMS 경고/고장 비트는 릴레이 융착 등 시스템 차단급 판정에만 YES가 서고, 센싱 라인 단선은 별도 고장코드(P1B74)로 기록됩니다. 또 플래그는 그 순간의 값이라 간헐 단선은 캡처 시점에 NO로 보일 수 있습니다. 판정은 이력 코드 + 재현된 0.00V + 절연저항 비정상 표시(정상 1,000kOhm 고정 이탈)의 조합으로 해야 합니다.
Q. YF 쏘나타 하이브리드 BMS 교체 비용은 얼마인가요?
A. 이 사례 기준 배터리팩토리 협력 경로로 약 45만원을 안내했습니다. 현대 블루핸즈 등 공식 서비스 네트워크는 순정 신품과 표준 공임 기준 통상 60~90만원 선으로 파악되며, 차종·재고·작업 조건에 따라 달라질 수 있으므로 견적은 진단 후 확정하는 것이 정확합니다.
Q. 15년 된 하이브리드, 고쳐 타는 게 맞나요 폐차가 맞나요?
A. 진단 수치가 판단의 근거입니다. 배터리·BMS 수리로 수명을 연장할 수 있는 경우가 많지만, 차령이 폐차 주기(통상 15년 전후)에 도달했다면 수리비, 잔존가치, 다른 부품들의 내구연한, 연간 주행거리를 함께 계산해야 합니다. 이번 사례는 진단으로 고장 지점을 확정한 뒤 차주가 폐차를 선택했고, 그것이 합리적인 결론이었습니다.
|
Battery Coach 결론
|
|
|
스캐너의 21·22번 채널 0.00V는 셀의 죽음이 아니라 감지 경로의 비명이었고, 탈거된 기판의 변색·탄 흔적이 그 진단에 물리적 도장을 찍었습니다. 6,374회의 사이클을 감시하다 지친 BMS — 그리고 같은 15년을 버틴 차. 배터리 코치는 45만원짜리 수리를 팔 수 있었지만, 수치가 말하는 전체 그림을 그대로 전달했고 차주는 폐차라는 합리적 결론을 내렸습니다. 정확한 진단의 가치는 수리 매출이 아니라 차주가 옳은 결정을 내리게 하는 것에 있습니다.
