19만 km 주행 ES300h — 중앙 모듈 0.4Ah 사망과 "Check Hybrid System" 경고등의 진실프로파일 배터리 코치

위치성원모터스

경고등 하나로 시작된 점검에서 드러난 배터리팩 내부 모듈 붕괴. 왜 죽은 모듈 1개만 교체하면 수개월 뒤 또 경고등이 켜지는지, 그 기술적 이유를 데이터로 설명합니다.

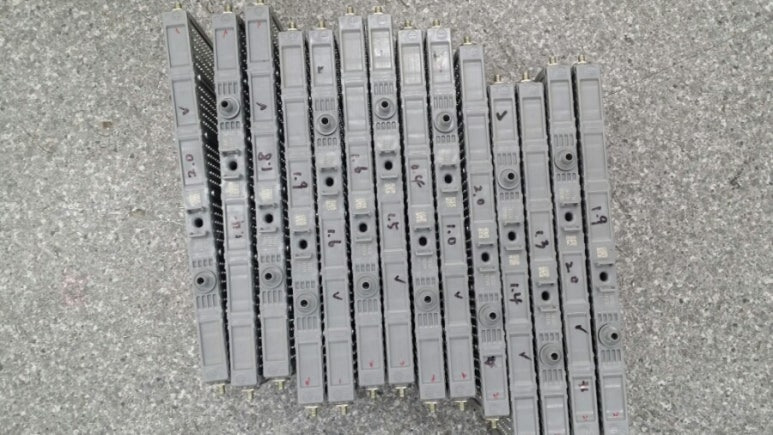

가운데 위치한 모듈 1개가 0.4Ah여서 Check Hybrid System 경고등이 들어왔습니다.

​

만약 이 모듈 1개만 교체하면 옆에 있는 작은 용량의 모듈들이 순차적으로 시간이 지남에 따라 상태가 나빠져서 또 다시 재수리를 해야합니다.

​

​

핵심 요약: ES300h 배터리팩 중앙에 위치한 모듈이 0.4Ah까지 방전되어 "Check Hybrid System" 경고등을 유발했습니다. 이 모듈만 교체할 경우, 인접한 저용량 모듈들이 불균형 환경에 노출되어 순차적으로 악화됩니다. 정확한 진단을 통해 교체 범위를 결정해야 하는 이유를 이 글에서 설명합니다.

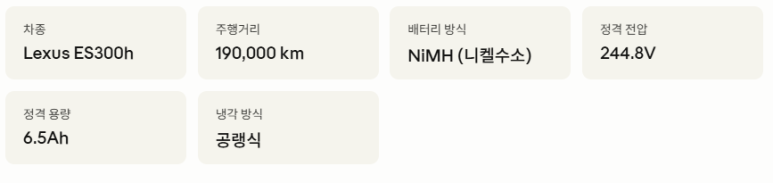

차량 기본 정보 및 배터리 사양

진단 결과 — 중앙 모듈 완전 사망

전용 진단 장비로 배터리팩 전 모듈을 개별 용량 측정한 결과, 팩 중앙부에 위치한 모듈 1개가 0.4Ah를 기록했습니다. 정격 용량 6.5Ah 대비 6.2% 수준으로, 사실상 배터리로서의 기능을 상실한 상태입니다.

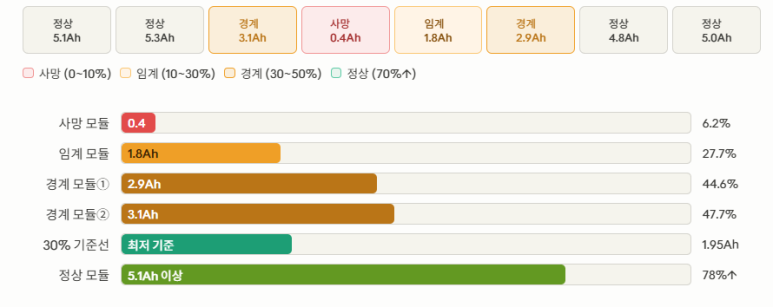

배터리팩 모듈 위치별 상태 (모식도 — 중앙부 집중 열화)

​

"Check Hybrid System" 경고등 — 왜 켜졌나

ES300h의 하이브리드 시스템은 배터리 ECU(BMU)가 각 모듈의 전압을 실시간 감시합니다. 0.4Ah로 사망한 모듈은 방전 말기에 전압이 비정상적으로 낮아지고, 충전 말기에는 정상 모듈들이 아직 충전 중일 때 혼자 먼저 과충전 전압에 도달합니다. 이 전압 이상치를 BMU가 감지하는 순간 "Check Hybrid System" 경고등이 점등되고 팩 전체의 출력이 제한됩니다.

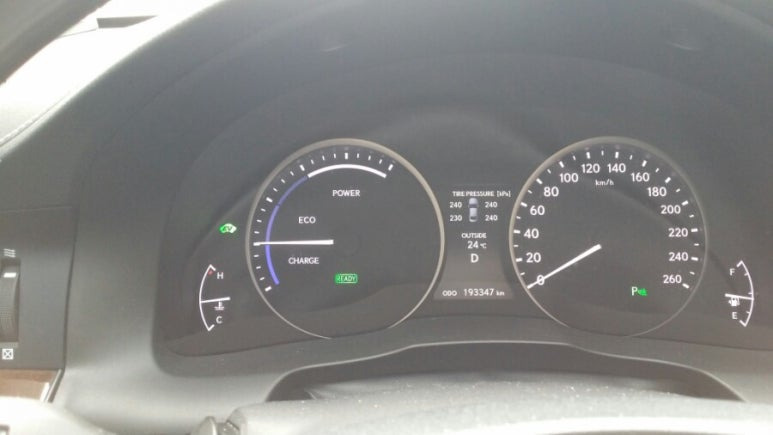

• 계기판 "Check Hybrid System" 주황색 경고등 점등 — 하이브리드 시스템 전체 제한 신호
• EV 모드 주행 불가 또는 극히 짧아짐 — 모터 보조 없이 엔진 단독 주행
• 가속 반응 저하 — 하이브리드 어시스트 상실로 엔진 단독 과부하
• 연비 급락 — 평소 대비 20~35% 이상 저하 (EV 구간 소멸)
• 배터리 게이지 불안정 — 급격한 SOC 변동 또는 0~100% 비정상 표시
• OBD2 코드 P0A80 (배터리팩 성능 저하), P3000 계열 동반 출력 가능

"Check Hybrid System" 경고등이 켜진 상태에서 장거리 주행을 지속하면, 사망 모듈에 역전압이 반복 인가되어 내부 수소 가스 발생 → 내압 상승 → 분리막 파열 순서로 진행될 수 있습니다. 안전상의 이유로 경고등 점등 즉시 점검이 필요합니다.

기술적 고장 원인 — 왜 중앙 모듈이 먼저 죽었나

원인 1공랭식 냉각의 온도 불균형 — 중앙부 만성 고온

ES300h의 배터리팩은 트렁크 하부에 탑재되며 공랭식으로 냉각됩니다. 흡기구에서 가까운 양 끝 모듈은 신선한 공기를 먼저 받지만, 배기구 방향으로 갈수록 공기 온도가 상승합니다. 팩 중앙부는 흡기와 배기 경로가 교차하는 구간으로, 냉각 공기가 가장 늦게 도달하고 온도가 가장 높습니다. NiMH 셀은 온도가 10°C 상승할 때마다 노화 속도가 약 2배 증가하므로, 중앙 모듈의 수명은 구조적으로 가장 짧습니다.

원인 2직렬 연결 구조에서의 최약 셀 집중 열화

배터리팩의 모든 모듈은 직렬로 연결되어 동일한 전류가 통과합니다. 내부 저항이 높아진 모듈은 같은 전류에서 더 많은 열(P=I²R)을 발생시키고, 이 열이 주변 모듈에도 전달됩니다. 중앙 모듈이 약해지면 인접 모듈도 평균 이상의 온도에 노출되어 함께 열화됩니다. 이것이 중앙 모듈을 중심으로 좌우 인접 모듈이 다음 순서로 나빠지는 근본 이유입니다.

원인 319만 km의 충방전 사이클 누적

하이브리드 차량의 NiMH 배터리는 신호 대기, 회생제동, 모터 가속 시마다 미세 충방전을 반복합니다. 19만 km 주행은 약 6,000~8,000회 이상의 유효 충방전 사이클에 해당하며, 이는 NiMH 배터리의 설계 수명인 8,000~10,000회에 근접합니다. 개별 셀의 용량 편차가 커지면서 가장 약한 셀을 포함한 모듈이 임계점을 먼저 돌파합니다.

원인 4역전압(Voltage Reversal) — 0.4Ah 모듈의 최종 상태

용량이 극도로 줄어든 모듈은 팩 전체가 방전될 때 자신의 용량을 먼저 소진하고, 나머지 모듈들이 방전을 계속하는 과정에서 해당 모듈에 역방향 전압이 인가됩니다. 역전압은 셀 내부에서 수소와 산소 기체를 비정상적으로 발생시키고, 내압이 안전 밸브 임계치를 넘으면 전해액 누설 또는 분리막 손상으로 이어집니다. 0.4Ah는 이미 역전압 사이클을 수차례 경험한 결과로 볼 수 있습니다.

원인 5냉각 덕트 이물질 누적 — 19만 km의 흔적

공랭식 배터리팩의 흡기구는 실내 공기를 직접 흡입하므로 먼지, 털, 이물질이 쌓입니다. 19만 km를 주행한 차량에서 덕트 막힘은 예외가 아니라 일반적인 상태입니다. 냉각 유량이 감소하면 팩 전체 온도가 상승하지만, 구조상 가장 냉각이 어려운 중앙부가 가장 먼저 열 손상을 받습니다. 이 차량에서도 냉각 덕트 내 이물질 누적이 확인되었습니다.

핵심 질문 — 왜 1개만 교체하면 안 되나

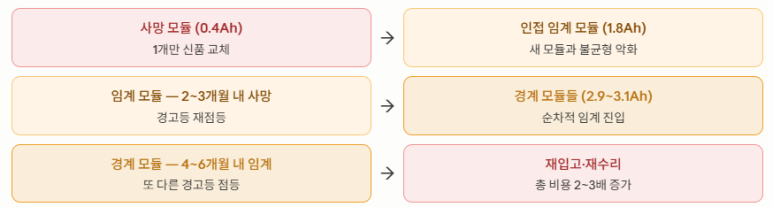

차주 입장에서 가장 자연스러운 생각은 "죽은 모듈 1개만 교체하면 저렴하게 해결되지 않을까?"입니다. 그러나 이것이 단기 처방에 그치는 이유를 도미노 효과로 설명합니다.

새 모듈(6.5Ah)이 노후 인접 모듈(1.8Ah)과 직렬로 연결되면: BMS는 1.8Ah 모듈 기준으로 전체 팩을 제한합니다. 새 모듈은 자신의 용량을 20% 남짓 사용하고 충방전이 중단되는 상황이 반복됩니다. 이 패턴은 새 모듈에도 부분 사이클 메모리 효과를 유발해 수명을 단축합니다.

올바른 수리 접근법 — 범위 결정의 기준

잘못된 접근 — 증상 치료 경고등 유발 모듈만 1개 교체 → 수개월 내 인접 모듈 연쇄 사망 → 반복 입고 → 공임 중복 발생 → 총 비용 증가

올바른 접근 — 데이터 기반 예방 전 모듈 실측 용량 측정 → 심각도 분류 → 50% 미달 모듈 동시 교체 → 팩 균일도 확보 → 장기 안정 운용

Battery Coach 진단 원칙: 경고등을 끄는 것이 목표가 아닙니다. 팩 전체의 용량 분포를 파악해 향후 6~12개월 내 임계 진입이 예상되는 모듈까지 함께 처리하는 것이 진정한 수리입니다. 이 방식이 장기적으로 차주의 비용을 절감하고 하이브리드 시스템의 안정성을 보장합니다.

ES300h 오너를 위한 사전 예방 체크리스트

• "Check Hybrid System" 경고등 — 즉시 전 모듈 용량 진단 필수
• EV 주행이 거의 안 되거나 가속 시 엔진 울림이 커진 경우 — 배터리 출력 제한 상태
• 연비가 갑자기 20% 이상 떨어진 경우 — 모듈 불균형 초기 신호
• 뒷좌석 또는 트렁크에서 배터리 냉각팬 소음이 증가한 경우 — 냉각 효율 저하
• 15만 km 이상 도달 시 — 예방적 SOH 진단 1회 권장
• 반년에 1회 — 트렁크 하부 배터리 흡기구 먼지 청소
• 경고등 소등 후에도 원인 미해결 시 — 동일 증상 수주 내 재발 확실

ES300h 배터리 수리 — 비용 vs. 방치 비교

방치하거나 1개만 교체 시 3개월 내 재경고등 → 6개월 내 추가 모듈 사망 → 2~3회 반복 입고 → 전체 팩 교체 비용과 유사해지는 최악의 시나리오

데이터 기반 적정 교체 시 불량 범위 동시 처리 → 팩 균일도 회복 → 2년 이상 안정 운용 → 잔여 정상 모듈 수명까지 최대 활용

​

​
