배터리만 갈았는데 고속도로에서 차가 섰습니다
1세대 HEV가 알려주지 않은 ‘숨은 노화’의 진실 — HG 그랜저·K5 하이브리드 실제 사례
|
📋 핵심 요약 (3줄)
|
|
1. 배터리팩을 교체한 직후 P1B70 코드, 고속도로 동력 상실, 시동 꺼짐이 1세대 현대·기아 HEV(K5·쏘나타·그랜저·K7)에서 반복적으로 관찰됩니다.
2. 진짜 원인은 배터리 셀이 아니라, 서비스플러그·PRA 메인릴레이·LDC의 접점 열화(돌입전류→아크→접촉저항 악순환)와 AHB 노후일 가능성이 높습니다. 건강해진 배터리가 정격 전류를 흘려보내자, 숨어 있던 주변 부품의 노화가 드러난 것입니다.
3. 이런 배터리팩 외 부품의 노후·고장은 배터리 교체 보증의 면책 대상입니다. 시공 전 서면 고지는 분쟁을 예방하고, 무엇보다 고속 주행 중 동력 상실이라는 안전 위험을 빠르게 차단합니다.
|
|
⚠️ 이 글은 일반적인 하이브리드 정비 기술 정보이며, 특정 제조사의 고의나 과실을 단정하지 않습니다.
실제 차량의 원인은 반드시 열간 부하 상태의 전체 시스템 진단으로 확인해야 합니다.
|
|
1. 두 대의 실제 차량 — 기본 정보
|
|
항목
|
사례 A
|
사례 B
|
|
차종
|
HG 그랜저 하이브리드
|
HG 그랜저 하이브리드
|
|
배터리 방식
|
리튬 폴리머 (현대·기아)
|
리튬 폴리머 (현대·기아)
|
|
입고 증상
|
배터리 셀 교체 직후 P1B70 + 고속도로 동력 이상
|
P1B70 + 다중 ECU 동시 경고
|
|
진단 핵심
|
계기판 7경고등 중 배터리팩 직접 지시 0건
|
AHB·EPS·CUBIS·SJB·SMK 5개 ECU 동시 경고
|
|
추정 진짜 원인
|
서비스플러그·PRA·LDC 접점 열화 + AHB 노후
|
12V 폭락 → BMS 셀전압 오독(가짜 P1B70)
|
두 사례의 결론은 같습니다. P1B70은 “배터리가 죽었다”는 코드가 아니라, “특정 셀 전압이 1.5V 이하로 읽혔다”는 코드입니다.
신품급 셀로 교체한 지 1,000km도 안 된 차에서 셀이 1.5V로 떨어지는 것은 물리적으로 불가능합니다(정상 셀 약 3.7V). 즉, 배터리가 진짜 죽은 게 아니라, 다른 곳의 문제가 BMS에게 “죽었다”고 오해하게 만든 것입니다.
|
2. 본문 ① — 눈에 보이지 않는 세 가지: 돌입전류 · 아크 · 접촉저항
|
차주분들은 “접점이 좀 닳았다는데 그게 뭐가 위험하냐”고 하십니다. 그런데 이 작은 접점 한 점에서 벌어지는 일을 수치로 보면 이야기가 달라집니다.

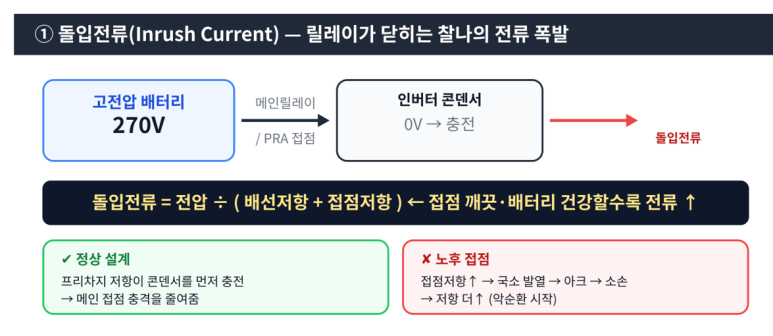

원인 1 — 돌입전류(Inrush Current) : 릴레이가 닫히는 ‘찰나’에 폭발하는 전류
하이브리드 차는 시동을 걸 때 고전압 배터리(약 270V)를 인버터에 연결합니다.
그런데 인버터 안에는 텅 비어 있는 큰 콘덴서(DC링크 커패시터)가 있습니다.
가득 찬 배터리를 빈 콘덴서에 연결하는 순간, 둑이 터지듯 순간적으로 거대한 전류(돌입전류)가 쏟아집니다. 그 크기는 ‘전류 = 전압 ÷ (배선저항 + 접점저항)’으로 결정되는데, 접점이 깨끗하고 배터리가 건강할수록 저항이 작아 돌입전류는 오히려 더 커집니다.
그래서 정상 설계에서는 프리차지 저항·릴레이가 콘덴서를 먼저 채운 뒤 메인 접점을 닫아 충격을 줄입니다. 이 보호 장치나 접점이 노후하면, 메인 접점이 매번 시동 때마다 큰 충격을 직격으로 받습니다.
AI 활용

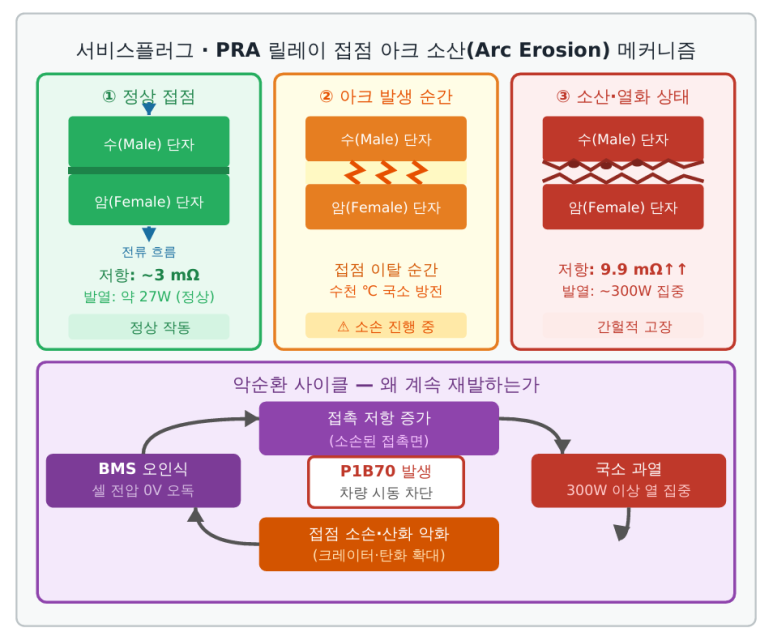

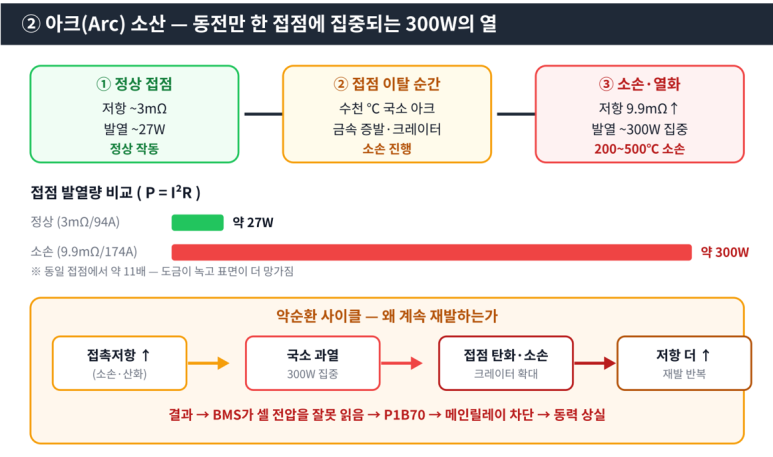

원인 2 — 아크(Arc) : 동전만 한 접점 한 점에 집중되는 300W의 열
접점이 떨어지거나 붙는 순간, 또는 접촉이 불완전한 틈으로 전류가 흐를 때 국소적으로 수천 ℃의 미세 방전(아크)이 발생합니다. (전기 용접할때 발생하는 불꽃이 아크입니다.) 이 아크가 접점 금속을 조금씩 증발시키고 표면에 크레이터와 탄화막을 만들면 접촉저항이 올라갑니다.
발열량은 ‘P = I² × R’로 계산되는데, 정상 접점(3mΩ·94A)은 약 27W지만, 소손된 접점(9.9mΩ·174A)은 약 300W가 됩니다. 동전만 한 면적에 300W가 집중되면 접점 온도는 200~500℃까지 치솟아 도금이 녹고 표면이 더 망가집니다.
한 번 시작되면 아래와 같이 반복해서 스스로 악화되는 구조입니다.
AI 활용
AI 활용
원인 3 — 접촉저항(Contact Resistance) : “식으면 정상, 달구면 고장”의 정체
소손된 접점의 가장 무서운 점은 간헐성입니다.
접촉저항은 산화막, 프레팅 부식(미세 진동에 의한 접점면 마모), 체결력 저하, 표면 오염으로 서서히 올라가는데, 온도가 높아질수록 저항이 급등하는 성질이 있습니다.
그래서 식어 있는 상태로 측정하면 ~3mΩ으로 정상처럼 나옵니다(“이상 없음”). 그런데 고속 주행으로 달궈지면 9.9mΩ 이상으로 치솟아 P1B70이 터집니다.
이것이 바로 “정비소 가면 멀쩡, 달리다 보면 또 고장”의 정체입니다. 냉간 진단기만으로는 잡히지 않으며, 반드시 워밍업 후 열간 부하 상태에서 점검해야 찾을 수 있습니다.
📸 실제 물증 — 다 갈았는데 READY 재발, 진범은 ‘서비스플러그’ 접점이었습니다 (그랜저 HG 349,000km)
위 메커니즘은 이론이 아닙니다. 349,000km 그랜저 HG에서 고전압 배터리·BMS·12V 보조배터리·연결 하네스를 모두 새것으로 교체했는데도 READY 점멸이 재발했습니다.
진단해 보니, 재사용한 헌 서비스플러그(안전플러그)의 접점이 타 있었고, 그 접점저항이 특정 셀 자리를 눌러 BMS가 보호 차단에 들어간 것이었습니다.

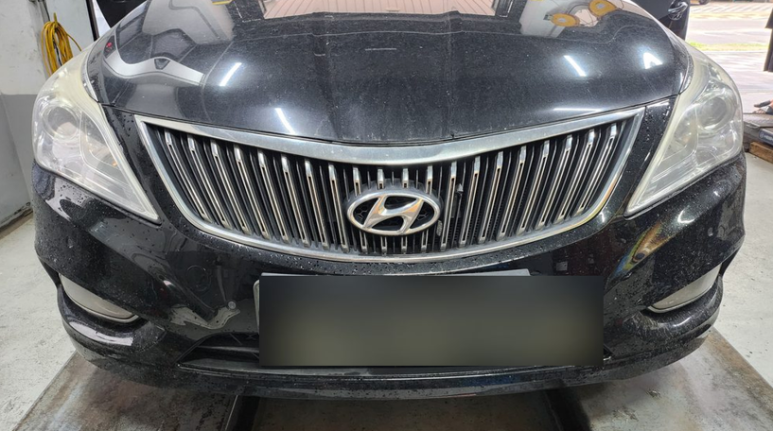

▲ 입고된 그랜저 HG 하이브리드 349,000km (개인정보 보호를 위해 번호판 가림)

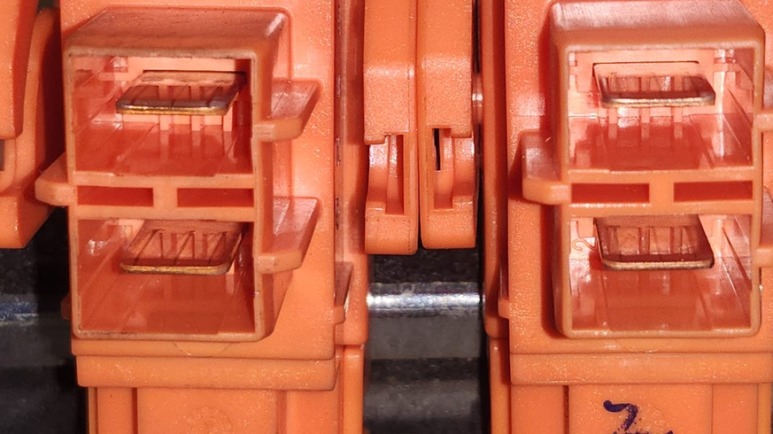

▲ (좌) 재사용한 헌 서비스플러그 — 접점 블레이드에 탄 자국·갈변(열손상) / (우) 교체용 양호품 — 금도금 정상
이 탄 자국이 바로 접촉저항의 정체입니다.
G-SCAN으로 보면, 교체 전 48번 셀 자리가 2.06V로 주저앉아 있었는데, 서비스플러그를 양호품으로 바꾸자 같은 자리의 내부저항이 9.9mΩ → 3.00mΩ으로 떨어지며 약 7mΩ이 통째로 사라졌습니다.
셀은 처음부터 정상이었습니다.

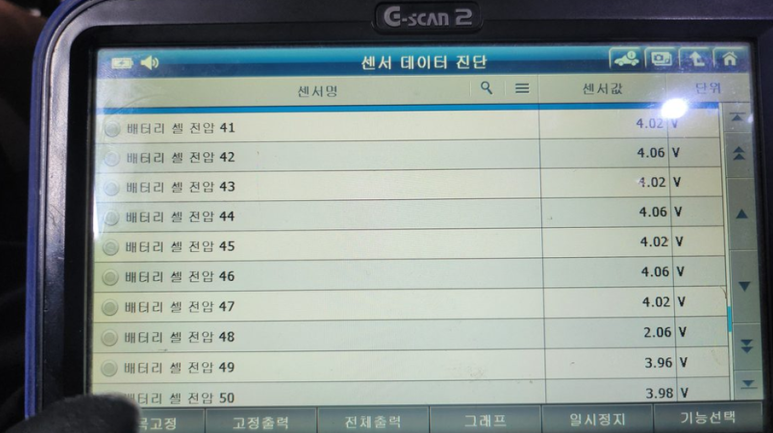

▲ 교체 전 — 48번 셀만 2.06V (나머지 41~50번은 4.0V대 정상)

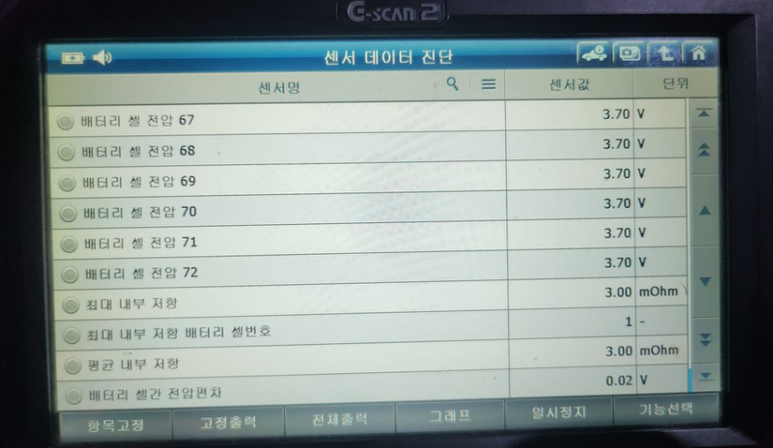

▲ 교체 후 — 전 셀 균일(3.70V대), 최대 내부저항 3.00mΩ, 셀간 전압편차 0.02V
|
항목
|
교체 전
|
교체 후
|
|
48번(분기 노드) 내부저항
|
9.9 mΩ
|
3.00 mΩ
|
|
최소 셀 전압
|
2.06 V
|
정상 균일
|
|
셀간 전압 편차
|
불균형
|
0.02 V
|
|
P1B70 / READY
|
현재 / 점멸
|
과거 / 정상 점등
|
|
⚠️ 정비 포인트 배터리팩 교체 시 모듈 구성(8셀↔12셀)이 달라지면 서비스플러그 분기점 위치가 이동합니다. 헌 서비스플러그를 그대로 재사용하면 불량 접점이 새 팩의 특정 셀 노드를 때려 같은 증상이 재발할 수 있습니다. 고주행 하이브리드 팩 교체 시 서비스플러그 접점 상태도 반드시 함께 점검해야 합니다.
|
|

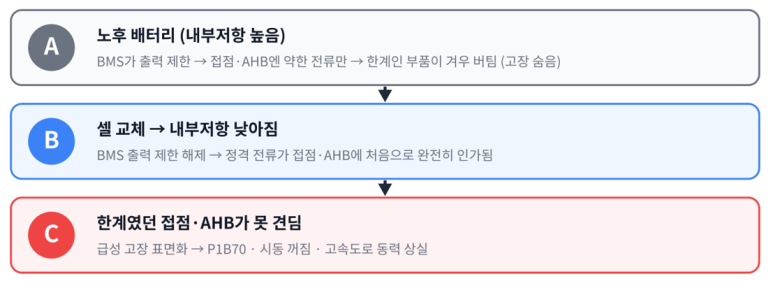

3. 본문 ② — 왜 ‘배터리를 갈고 나서’ 터졌나 (까마귀 날자 배 떨어진다)
|
AI 활용
차주 입장에서 가장 억울한 부분입니다.
“멀쩡히 타다가 배터리 갈자마자 고장났으니 배터리 탓 아니냐”는 것이죠. 하지만 기술적으로 보면 순서가 정반대입니다.
쉽게 비유하면, 오래 앓던 환자에게 영양제를 놓아 기력이 돌아오자 그동안 숨어 있던 다른 장기의 문제가 비로소 드러난 것과 같습니다. 영양제가 그 장기를 망가뜨린 게 아닙니다.
|
참고 BMS 소프트웨어 업데이트 과정에서 내부저항·전압편차 같은 학습값이 초기화되는 경우가 있습니다. 이렇게 되면 일시적으로 배터리 상태가 실제보다 양호하게 표시되거나 경고가 억제될 수 있어, 주변 부품의 노화를 더 알아채기 어렵게 만들기도 합니다. (일반적인 학습값 초기화 현상에 대한 설명이며, 특정 의도를 단정하는 것이 아닙니다.)
|
|
4. 본문 ③ — 계기판 7경고등, 하나씩 읽어보면 (배터리팩 직접 지시 0건)
|

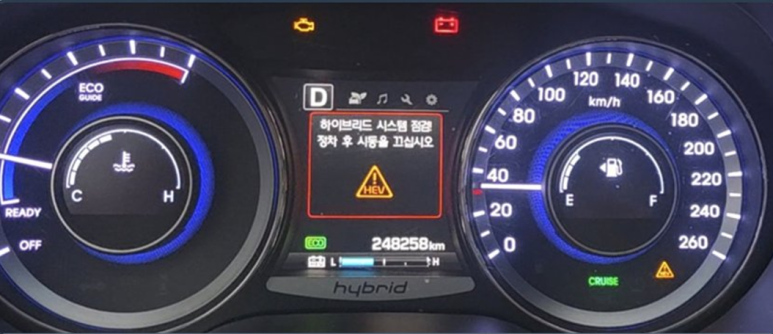

▲ 실제 차주가 보내온 계기판 — 주행거리 248,258km, “하이브리드 시스템 점검” + CRUISE 점등 (고속 주행 중 발생)
실제 사례에서 차주가 보내준 계기판 사진을 팩트 기반으로 분석한 결과입니다.
|
#
|
계기판 신호
|
일반적 해석
|
실제 의미
|
|
①
|
빨간 배터리 아이콘
|
“고전압 배터리 고장?”
|
12V 보조배터리 충전계통 경고 (고전압팩 아님). AHB·접점 과전류 → 12V 폭락
|
|
②
|
엔진 경고등(MIL)
|
“엔진 고장?”
|
파워트레인 2차 연쇄 경고. 접점·AHB 고장이 HCU로 전파
|
|
③
|
HEV 삼각형 + “시스템 점검”
|
“하이브리드 전체 고장?”
|
시스템 레벨 안전모드 진입. 배터리 전용이면 별도 문구 표시
|
|
④
|
CRUISE 점등
|
—
|
사고 시 고속 크루즈 주행 중이었음 (고속 후 급제동 = AHB 최대 부하)
|
|
⑤
|
SOC 게이지 잔량 있음
|
—
|
배터리에 전기가 남아 있음 = 셀 방전 고장 아님
|
|
⑥
|
주행거리(교체 후 약 1,000km)
|
—
|
신품 셀이 1,000km 만에 1.5V 추락 = 물리적으로 불가능
|
|
⑦
|
우측 하단 노란 경고등
|
—
|
접점·AHB 고장이 제동·현가계로 퍼진 3차 연쇄 경고
|
AI 활용
|
7가지 신호 중, 고전압 배터리팩 자체의 이상을 직접 가리키는 것은 단 하나도 없습니다. 이것이 “배터리 무죄”의 가장 강력한 근거입니다.
|
|
5. 정비사께 드리는 경각 — P1B70을 보고 바로 배터리팩 견적을 내지 마십시오
|
제조사 정비매뉴얼(기아 GSW 기준)조차 P1B70의 원인을 5가지로 나누고, 그중 4가지(약 80%)는 배터리 셀과 무관한 배선·센싱·BMS 문제로 규정합니다.
매뉴얼은 명시적으로 “최소 셀 전압이 1.5V 이하일 경우 배선 점검을 먼저 하고, 이상이 없을 경우에만 배터리팩을 교환하라”고 지시합니다.
즉, 배선·접점·12V 점검이 1순위, 배터리팩 교체는 마지막 단계입니다.

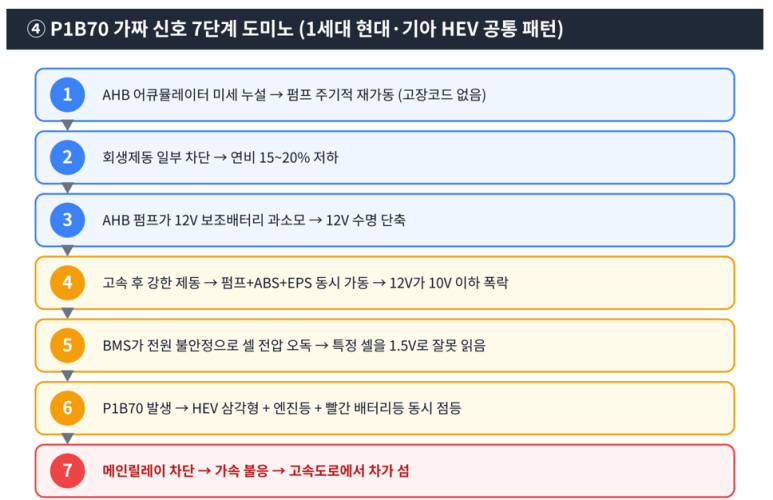

실제 K5 사례에서는 G-SCAN 전체 DTC 검색 시 AHB·EPS·CUBIS·SJB·SMK 5개 ECU가 같은 시각에 동시 경고가 떴습니다. 5개가 우연히 동시에 별도로 고장 날 확률은 사실상 0입니다.
하나의 사건(12V 폭락)이 도미노처럼 5개를 동시에 흔든 것이고, 그 진원지는 AHB입니다.
정비 시에는 전 시스템 DTC 스캔(P/C/U 코드 + 프리즈 프레임)을 먼저 확보하고, AHB 펌프 사이클 시간(정상 30초↑/노후 5~10초)과 시동 시 12V 강하 패턴을 측정하시기 바랍니다.
|
🛡️ 참고 사실 일부 1세대 HEV 차종에서는 전원 릴레이 어셈블리(PRA) 관련 리콜·무상수리가 시행된 바 있고, P1B70 진단 로직 개선 TSB, 안전플러그·HV 퓨즈 점검 캠페인 등도 제조사가 시행해 왔습니다. 접점·릴레이 계통의 내구성을 살펴야 할 근거는 제조사의 이런 조치들에서도 확인됩니다.
|
|
6. 본문 ④ — 왜 1세대 HEV에서 이 문제가 집중될까 (선발 토요타, 후발 현대·기아)
|
세계 최초의 양산 하이브리드는 1997년 토요타 프리우스입니다. 토요타는 이후 십수 년간 수많은 시행착오를 거치며 회생제동 협조 제어(ECB), 릴레이, 냉각, BMS를 다듬어 왔습니다. 현대·기아는 2011년 후발 주자로 하이브리드 시장에 진입했고, 1세대 시스템은 그만큼 실제 도로 위에서의 장기 내구 데이터가 토요타보다 짧을 수밖에 없었습니다.
여기서 차주가 꼭 알아야 할 핵심 사실이 있습니다.
현대·기아는 보증서에서 고전압 배터리·구동모터·인버터·LDC·HPCU를 하나의 그룹으로 묶어 같은 10년/20만km 보증을 적용합니다(기아 보증안내 기준). 이는 이 부품들의 설계 수명을 같은 기준으로 잡았다는 의미로 읽을 수 있습니다.
그렇다면 논리적으로, 배터리가 한계에 도달했을 때 AHB·LDC·릴레이·접점 같은 주변 부품도 비슷한 시점에 한계에 와 있을 가능성이 큽니다. 1세대 차량들이 마침 지금 10년·20만km 구간에 대거 진입하면서, 이 “동시 노화”가 한꺼번에 표면화되고 있는 것입니다.
|
참고 국내 기준 고전압 배터리 보증은 토요타·렉서스와 현대·기아 모두 10년/20만km로 동일합니다. 현대·기아의 ‘평생 보증’은 최초 개인 구매자에게만 적용되며, 중고 양도·법인 명의일 경우 10년/20만km로 환원됩니다. 중고 하이브리드 구매 시 반드시 차대번호로 잔여 보증을 확인하십시오.
|
|
7. 가장 중요한 정리 — 배터리팩 외 부품은 ‘배터리 교체 보증’에서 제외됩니다
|
차주와 정비소 사이에서 가장 다툼이 잦은 지점입니다. 배터리팩(또는 셀)을 교체하면 받는 보증은 어디까지나 ‘배터리 모듈’에 한정됩니다. 아래 부품들의 노후·성능저하·고장은 고장코드(DTC)가 뜨지 않더라도 보증 대상이 아닙니다. 시공 전 서면 고지는 사후 분쟁을 대부분 예방합니다.
|
면책(보증 제외) 항목
|
대표 증상
|
DTC
|
비고
|
|
🚨 AHB(현기)/ECB(토요타) 회생제동 장치
|
연비 저하·시동 꺼짐·P1B70 반복·페달 진동
|
미발생 잦음
|
분쟁 1순위
|
|
⚠️ LDC / DC-DC 컨버터
|
12V 충전 불가 → 메인 배터리 과방전
|
U0298 등
|
Check Charging
|
|
⚠️ PRA 메인릴레이 / 서비스플러그 접점
|
융착·접촉불량 → P1B70
|
P1B25 등
|
접점 아크·소손
|
|
⚠️ 인버터(HPCU) / 구동모터
|
비정상 충방전·절연 저하 → 셀 열화
|
P0AA6 등
|
인버터 우선 수리
|
|
⚠️ 12V 보조배터리 노후
|
시동 시 전압 강하·SOC 표시 불안정
|
미발생 잦음
|
AHB 과소모
|
|
🟦 냉각팬 필터·쿨런트
|
점진적 과열
|
임계 전 미발생
|
차주 정기관리
|
|
🟦 사용 환경(침수·충격·방치·개조)
|
다양
|
—
|
보험/사용자
|
|
⚠️ 법정 기준 우선 위 면책 조항은 「소비자분쟁해결기준」 및 「자동차관리법」에 우선하지 못하며, 차주에게 더 유리한 법정 기준이 적용됩니다. 차령 3년 이상 차량의 30일 무상수리 의무 등은 약관으로 배제할 수 없습니다. 그래서 시공 전 서면 고지 + 차주 서명이 양쪽 모두를 보호하는 가장 확실한 방법입니다.
|
|
8. 체크리스트
|
차주께 — 이렇게 확인하세요
✅ 🔴 배터리 교체 직후 고속도로에서 동력 이상·시동 꺼짐 → 즉시 운행 중단, 전 시스템 진단. 재발 시 주행 중 동력 상실은 생명 위협입니다.
✅ 🔴 P1B70이 반복 → 배터리팩만 의심하지 말고 AHB·접점·12V를 함께 점검 요청
✅ 🟡 연비가 갑자기 15~20% 저하 + 브레이크 페달 진동 → AHB 노후 가능성. 배터리 교체로 해결 안 될 수 있음
✅ 🟡 12V 배터리를 자주 갈게 됨 → AHB 펌프가 12V를 과소모하는 신호일 수 있음
✅ 🟢 배터리팩 교체 전 → AHB·LDC·PRA·12V 상태를 함께 진단받고, 면책 범위를 서면으로 확인
✅ 🔵 중고 하이브리드 구매 전 → 차대번호로 잔여 보증 확인 + 셀 간 전압차(0.05~0.1V 이내) 진단 요청
정비사께 — 이 순서를 권합니다
✅ 🔧 P1B70 → 배선·접점·12V 먼저, 배터리팩 교체는 마지막 (제조사 매뉴얼 지시)
✅ 🔧 전 시스템 DTC 스캔(P/C/U + 프리즈 프레임) 확보 → 다중 ECU 동시 경고 = AHB 도미노 의심
✅ 🔧 열간 부하 상태에서 점검 (냉간 진단기는 간헐 접점 고장을 놓침)
✅ 🔧 중고 부품(AHB·서비스플러그 등) 장착 시 장착 전 접촉저항 측정·검증 필수
|
Battery Coach 결론
배터리팩 교체 직후 터지는 P1B70과 고속도로 동력 상실은, 대부분 새 배터리의 잘못이 아니라 그동안 숨어 있던 접점·AHB 노화가 정격 전류를 받아 드러난 것입니다.
돌입전류·아크·접촉저항은 눈에 보이지 않지만, 동전만 한 접점 한 점에 300W의 열을 집중시켜 고속도로에서 차를 멈춰 세울 수 있습니다.
그래서 우리는 근본 원인을 먼저 찾고, 배터리팩은 수치로 확인한 뒤 마지막에 검토합니다.
순서를 바꾸면 새 배터리팩으로 갈아도 같은 문제가 반복됩니다.
빼지 않고 읽습니다. 수치로 말합니다.
|
저희는 배터리팩 수리 또는 교체 전문업체입니다.
배터리팩이외의 수리는 전문업체와 상담하시기 바라며, 저희의 배터리팩의 무상 수리 보증조건의
상세내용은 유첨의 하이브리드 배터리 보증 면책 체크 리스트를 참고하시기 바랍니다.
|
