"HPCU를 새로 갈았는데 시동이 안 걸립니다" — 2014 YF 쏘나타 하이브리드, 셀 72개 전부 0.00V의 진짜 범인

현대

"HPCU를 새로 갈았는데 시동이 안 걸립니다" — 2014 YF 쏘나타 하이브리드, 셀 72개 전부 0.00V의 진짜 범인

배터리코치 2026. 9. 19. 12:09

신품 BMS는 전국 단종 — 고칠까 폐차할까, 판단 기준을 수치로 정리했습니다

AI 활용

[그림1] 이번 사례 요약 — 신품 HPCU 교체 후에도 시동 불능, 범인은 BMS였습니다

"사장님, 저희가 일주일째 이 차에 매달려 있습니다." 인천의 한 정비소에서 걸려온 전화는 지친 목소리로 시작됐습니다. 2014년식 YF 쏘나타 하이브리드. 값이 만만치 않은 HPCU(하이브리드 파워 컨트롤 유닛)를 신품으로 교체했는데도 시동이 걸리지 않는다는 것이었습니다. 부품을 갈았는데 차가 살아나지 않을 때의 그 막막함 — 차주도, 정비사도 똑같이 무너지는 순간입니다.

결론부터 말씀드리면, 이 차의 문제는 새로 교체한 HPCU도, 구동모터 위치 보정도 아니었습니다. 스캐너 센서데이터 속 숫자들이 범인을 정확히 가리키고 있었습니다.

핵심 요약

2014년식 YF 쏘나타 하이브리드가 LDC 소손과 절연 파괴로 HPCU까지 신품 교체했지만 여전히 시동 불능이었습니다. 스캐너 센서데이터의 셀 72개 전부 0.00V, 팩 전압 6553.5V는 배터리 셀이 죽었다는 뜻이 아니라 BMS(배터리 관리 시스템)의 측정 회로가 죽었다는 신호입니다. 문제는 이 차의 신품 BMS(37513-4R100)가 전국적으로 재고가 소진된 단종 부품이라는 점 — 배터리팩토리가 미국 시장에서 선확보해둔 비상 재고로 공급해 수리 경로를 열었습니다. 15년차 하이브리드 앞에서 누구나 마주치는 "고칠까, 폐차할까"의 판단 기준을 이 실제 사례의 수치로 정리합니다.
	▎ BATTERY PACKTORY │ 배터리팩토리 배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다. 빼지 않고 읽습니다. 수치로 말합니다.

차량 기본 정보

차종	쏘나타 하이브리드 (YF HEV) — 현대 최초의 리튬폴리머 병렬식 하이브리드
연식	2014년식 (12년 경과)
주행거리	약 10만 km 미만 (저주행·단거리 위주 운행)
고장 내용	LDC 소손 → 절연 파괴 → HPCU 사망 → BMS 사망 (P1B74·P1B77)
선택	신품 HPCU 교체 + 단종 BMS를 배터리팩토리 비상 재고로 확보·교체
결과	BMS 교체로 수리 경로 확보 — 정상화 후 고전압 배터리 실측 진단 예정

스캐너가 남긴 두 개의 고장코드 — P1B74와 P1B77

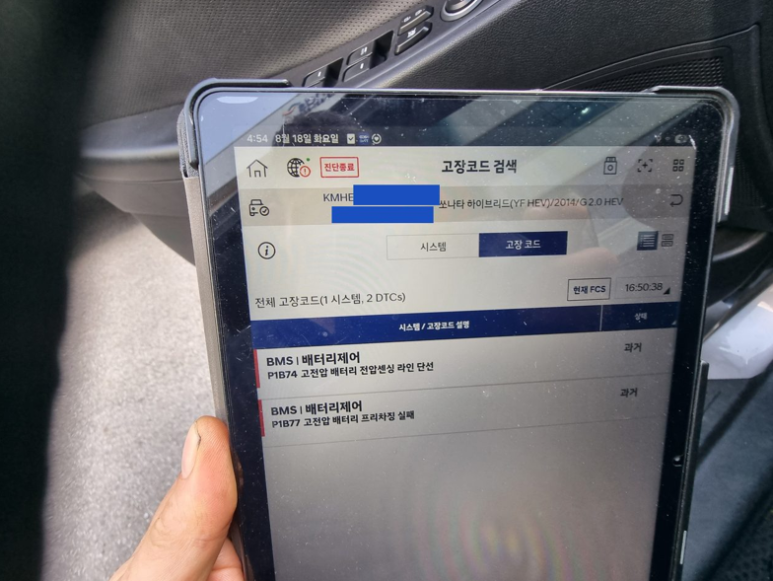

사진1] G-Scan 고장코드 화면 — P1B74 고전압 배터리 전압센싱 라인 단선, P1B77 고전압 배터리 프리차징 실패

[

진단기에는 두 개의 코드가 남아 있었습니다. P1B74(고전압 배터리 전압센싱 라인 단선)과 P1B77(고전압 배터리 프리차징 실패). 여기서 순서가 중요합니다. P1B77은 원인이 아니라 결과입니다.

BMS는 배터리 팩 전압과 인버터 커패시터 전압을 비교해 프리차징(본 릴레이를 붙이기 전 충격 전류를 줄이는 예비 충전)이 제대로 됐는지 검증하는데, 팩 전압 자체를 못 읽으면 이 검증이 성립할 수 없습니다. 전압을 못 읽으니(P1B74) 프리차징 검증이 실패하고(P1B77), 메인릴레이는 절대 붙지 않고, 고전압이 올라오지 않으니 시동도 걸리지 않는 것입니다.

"전압이 없는 것"과 "전압을 못 읽는 것"은 완전히 다릅니다

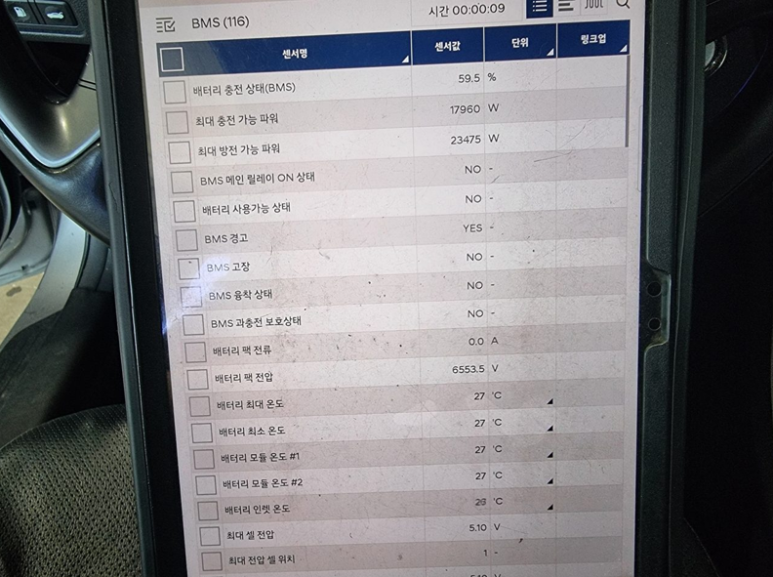

[사진2] BMS 센서데이터 — 배터리 팩 전압 6553.5V. 270V 배터리에서 물리적으로 불가능한 값입니다

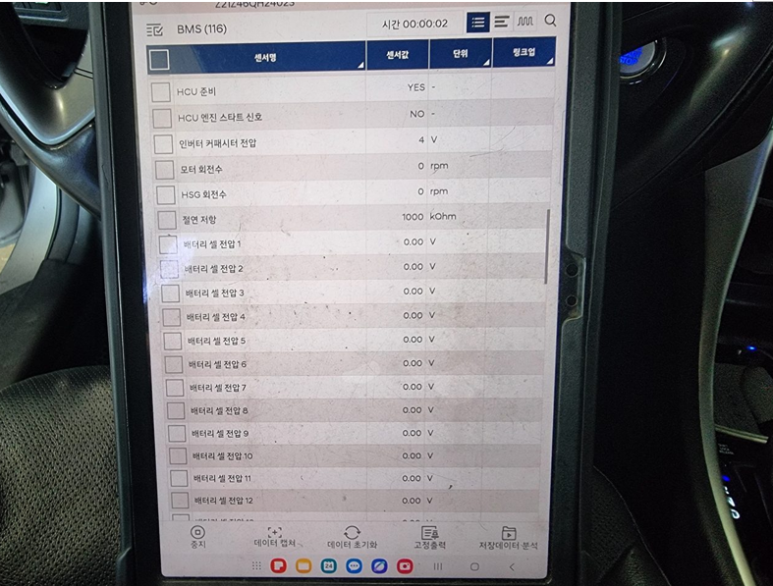

[사진3] 절연저항 1,000kΩ 고정 표시와 함께 셀 전압이 전 채널 0.00V로 표시된 화면

센서데이터를 열자 셀 전압 1번부터 72번까지 전부 0.00V였습니다. 언뜻 보면 "배터리가 완전히 죽었구나" 싶은 화면입니다. 하지만 바로 아래 팩 전압 항목에는 6553.5V가 찍혀 있었습니다. 이 차의 배터리는 공칭 270V입니다. 6,553V라는 값은 물리적으로 존재할 수 없습니다.

이 숫자의 정체는 통신 무효값입니다. 컴퓨터가 16비트로 표현할 수 있는 최대값(0xFFFF = 65,535)을 10으로 나눈 6553.5 — 즉 BMS의 측정 회로(AFE/ADC, 아날로그 신호를 디지털로 바꾸는 IC)가 유효한 데이터를 아예 내보내지 못할 때 나오는 에러 코드입니다.

최대·최소 셀 전압이 5.10V로 고정된 것도 같은 맥락입니다. 리튬폴리머 셀은 만충해도 4.2V를 넘지 않는데, 5.10V는 측정 회로의 상한(포화)값입니다. 사람으로 치면 혈압계 자체가 고장 나서 화면에 "888"이 깜빡이는 상황이지, 환자의 혈압이 888이라는 뜻이 아닙니다.

⚠ 함께 알아두면 좋은 판독 기준

현대·기아 HEV 스캐너의 절연저항 정상 표시값은 1,000kΩ 고정입니다. 이보다 크든 작든 다른 값이 뜨면 절연이 좋다는 뜻이 아니라 BMS 측정 회로 이상 신호로 읽어야 합니다. 또한 셀 내부저항이 전 채널 3.00mΩ으로 일괄 표시되는 것도 실측값이 아닌 초기 기본값으로, 진단적 의미가 없습니다.

정리하면 — 이 화면은 셀 72개의 사망 진단서가 아니라, BMS의 사망 진단서입니다. 실제로 셀이 살아있는지는 세이프티 플러그 단자에서 팩 전압을 멀티미터로 직접 실측해 확정합니다. 스캐너 표시값과 실측값을 분리해서 보는 것, 이것이 오진을 막는 첫 번째 원칙입니다.

"구동모터 보정을 안 해서 그런 것 아닌가요?"

HPCU를 교체하면 구동모터 위치 보정(리졸버 옵셋 학습)을 해야 하는 것은 맞습니다. 실제로 이번 상담 초기에도 가장 먼저 검토한 항목입니다. 하지만 보정은 고전압이 정상적으로 올라온 다음 단계의 이야기입니다. 이 차는 메인릴레이 ON 상태 NO, 배터리 사용가능 상태 NO, 인버터 커패시터 전압 4V — 고전압 자체가 차단된 상태였습니다. BMS가 전압을 못 읽는데 보정 기능이 돌아갈 리 없고, 실제로 진단기에서 보정 시도 자체가 되지 않았습니다. 판정이 먼저, 작업은 그다음 — 순서를 지키지 않으면 멀쩡한 부품을 갈고, 필요 없는 작업을 반복하게 됩니다.

기술적 원인 — 배터리에서 시작해 BMS로 끝난 도미노

AI 활용

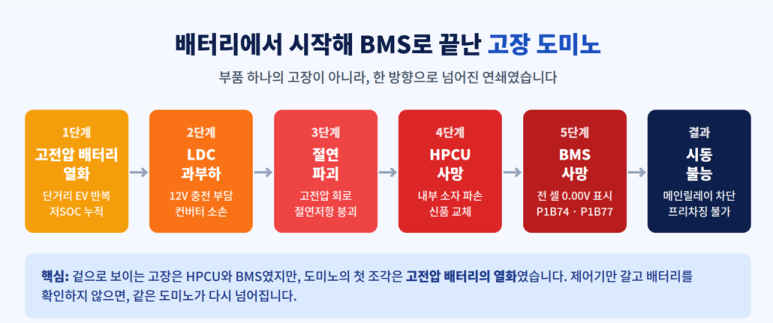

[그림2] 고장 도미노 — 부품 하나의 고장이 아니라 한 방향으로 넘어진 연쇄였습니다

원인 1 — 단거리 EV 주행 반복이 만든 저SOC 사이클 (도미노의 첫 조각)

이 차는 12년 동안 10만 km도 타지 않은 저주행 차량입니다. 흔히 "주행거리가 짧으니 배터리가 좋겠지"라고 생각하지만, 리튬폴리머 배터리에서는 반대로 작용할 수 있습니다. 동네 단거리 위주 운행은 배터리를 EV 모드로 혹독하게 방전시키고, 회생제동으로 충전할 기회 없이 낮은 SOC(충전 상태) 구간을 반복하게 만듭니다. 이 저SOC 반복 사이클은 음극에 리튬 석출(Lithium Plating)을 유발하고, 여기에 12년의 캘린더 노화 — LiPF₆ 전해액이 주행과 무관하게 매년 분해되며 전극을 침식하는 과정 — 가 겹치면 배터리의 실제 출력 능력은 계기판이 보여주는 것보다 훨씬 먼저 무너집니다.

원인 2 — 열화된 배터리가 LDC를 밀어붙이다 소손, 절연까지 파괴

하이브리드에는 발전기(알터네이터)가 없습니다. 12V 보조 배터리를 충전하는 것은 LDC(저전압 DC-DC 컨버터)이고, LDC의 에너지원은 고전압 배터리입니다. 고전압 배터리가 열화되면 전압 변동 폭이 커지고, LDC는 그 불안정한 입력을 12V로 눌러 담느라 상시 과부하 상태로 일합니다. 이 차는 결국 LDC가 소손되며 고전압 회로의 절연이 함께 무너졌습니다. 절연 파괴는 단순한 부품 고장이 아니라 고전압이 차체로 샐 수 있는 상태라는 뜻으로, 감전 위험이 있으므로 발견 즉시 운행을 중단하고 전문 점검을 받아야 합니다.

원인 3 — 절연 파괴의 여파가 HPCU를 넘어 BMS의 측정 회로까지

절연이 무너진 고전압 회로에서는 정상 경로 밖으로 흐르는 전류와 서지(순간 과전압)가 발생합니다. 이 차는 그 충격으로 HPCU 내부 소자가 파손됐고, 같은 고전압 계통에 물려 있던 BMS의 전압 센싱 회로(AFE/ADC IC)까지 손상된 것으로 판정됩니다. P1B74가 가리키는 "전압센싱 라인 단선"이 바로 이 지점입니다. 겉으로 드러난 고장은 HPCU와 BMS 두 개의 제어기였지만, 도미노의 첫 조각은 고전압 배터리의 열화였습니다. 그래서 BMS를 갈아 시동을 살리는 것으로 끝이 아니라, 정상화 직후 고전압 배터리 실측 진단이 반드시 뒤따라야 합니다. 배터리를 그대로 두면 같은 도미노가 다시 넘어집니다.

신품 BMS, 전국 어디에도 없었습니다 — 15년차 하이브리드의 부품 단종 현실

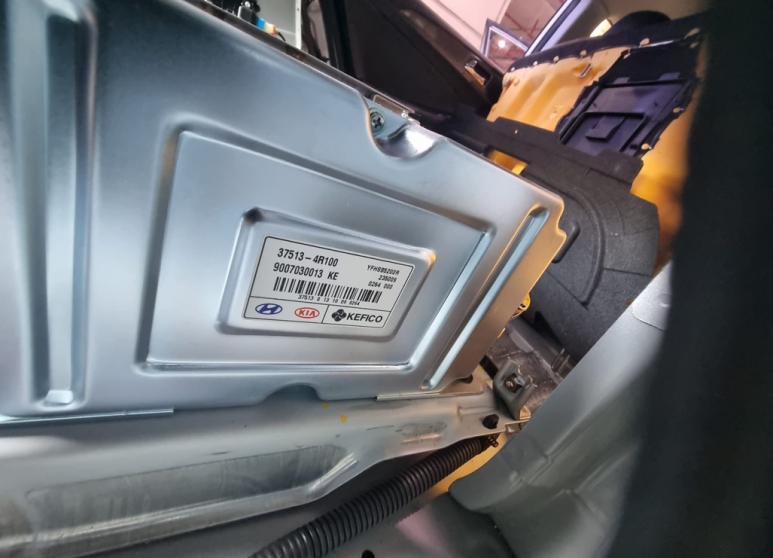

[사진4] 문제의 BMS 유닛 (37513-4R100, 케피코 제조) — 신품은 모비스·대리점 전국 재고 소진 상태였습니다

BMS 사망 판정까지는 데이터로 빠르게 도달했습니다. 진짜 벽은 그다음이었습니다. 정비소가 모비스와 부품 대리점을 전국 단위로 수소문했지만 신품 37513-4R100은 어디에도 재고가 없었습니다. 현대 블루핸즈와 하이테크센터로 대표되는 공식 서비스 네트워크는 신품 순정 부품을 기준으로 움직이는, 가장 신뢰할 수 있는 정비 기준선입니다. 그러나 부품이 단종 구간에 들어서면 그 신뢰의 경로 자체가 물리적으로 막힙니다. 2011~2015년 1세대 하이브리드 차주들이 지금부터 실제로 마주치게 될 현실입니다.

배터리팩토리는 이런 날을 대비해 왔습니다. 수년 전 미국 시장에서 YF·K5 HEV용 BMS를 눈에 띄는 대로 선확보해 비상 재고로 보관해 왔고, 이번 차는 그 재고 덕분에 폐차 위기에서 수리 경로를 열 수 있었습니다. 진단부터 판정, 부품 공급까지 — 정비소는 인천에서 작업하고, 배터리팩토리는 고양에서 데이터를 판독하고 부품을 택배로 보내는 원격 협진이었습니다. 전국 어느 카센터·공업사와도 같은 방식으로 함께할 수 있습니다.

그래서, 고칠까요 폐차할까요 — 판단 기준 세 가지

AI 활용

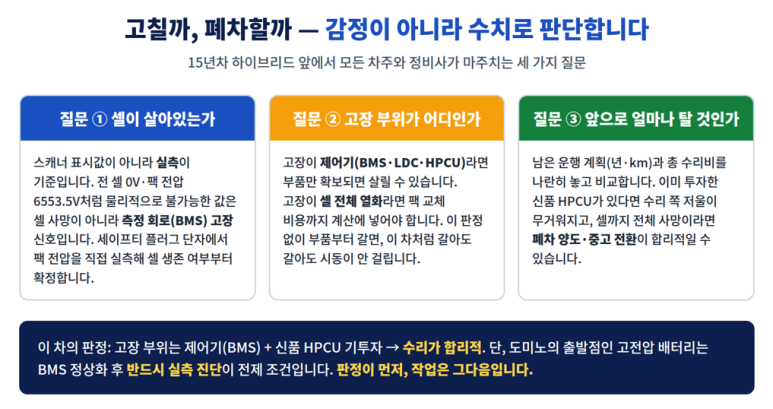

[그림3] 수리 vs 폐차 판단 프레임 — 감정이 아니라 세 가지 질문의 답으로 결정합니다

15년차 하이브리드가 큰 고장을 만나면 차주는 두 갈래 앞에 섭니다. 이때 필요한 것은 "정 떨어졌다"는 감정도, "아직 쌩쌩하다"는 막연한 기대도 아닌 세 가지 질문입니다. 첫째, 셀이 살아있는가 — 스캐너 표시가 아니라 실측으로 확인합니다. 둘째, 고장 부위가 제어기인가 셀인가 — 제어기(BMS·LDC·HPCU)는 부품만 확보되면 살릴 수 있지만, 셀 전체 열화라면 팩 교체 비용까지 계산에 넣어야 합니다. 셋째, 앞으로 얼마나 탈 것인가 — 남은 운행 계획과 총비용을 나란히 놓고 비교합니다.

이 차의 경우 고장 부위가 제어기였고, 이미 신품 HPCU라는 큰 투자가 들어가 있었기에 수리가 합리적인 선택이었습니다. 반대로 셀까지 전면 열화로 판정되고 운행 계획이 1~2년뿐이라면, 폐차 양도나 중고 전환이 더 합리적인 답일 수 있습니다. 어느 쪽이든 판정 없이 결정하지 않는 것 — 그것이 이 글에서 가져가실 단 하나의 원칙입니다.

토요타는 왜 이런 도미노가 드물까 — 1세대의 과도기, 성숙기의 차이

AI 활용

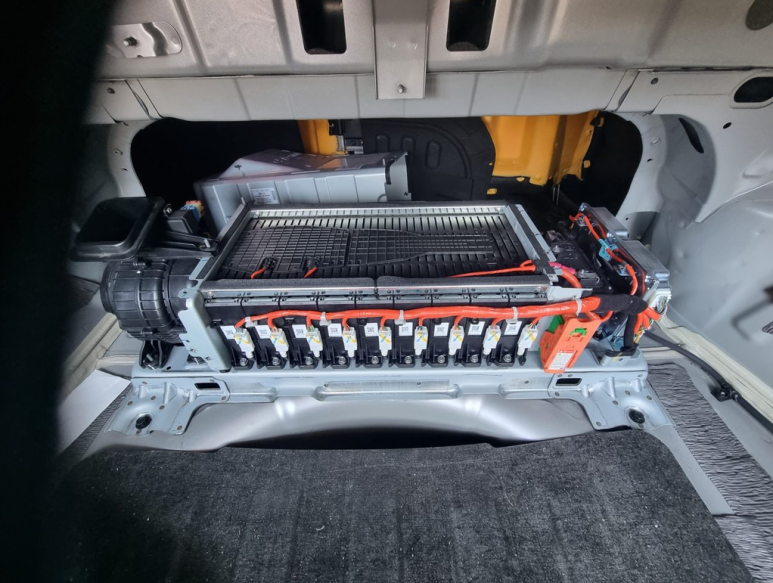

[사진5] YF 쏘나타 하이브리드의 리튬폴리머 배터리팩 — 8개 모듈·72셀 구성의 병렬식 시스템

토요타·렉서스 하이브리드(THS)는 1997년 초대 프리우스 이후 니켈수소(NiMH) 직렬식 구조를 20년 넘게 다듬어 온 성숙 기술입니다. 배터리팩토리의 누적 진단·수리 경험에서도 토요타·렉서스 계열은 릴레이나 제어기 고장이 드물고, 고장 패턴이 모듈 간 SOH(배터리 건강상태) 불균형이라는 예측 가능한 형태로 수렴합니다.

반면 현대·기아 1세대 하이브리드(2011~2015, YF 쏘나타·K5·그랜저·K7)는 세계 최초의 리튬폴리머 병렬식 양산이라는 도전의 산물입니다. 새로운 화학, 새로운 구조를 처음 양산에 올린 세대인 만큼 이번 사례처럼 배터리 열화가 LDC·HPCU·BMS로 번지는 도미노형 고장 패턴이 상대적으로 자주 관찰되고, 부품 수급도 단종 구간에 먼저 진입해 있습니다. 실제로 현대·기아도 이후 세대에서 릴레이 개선을 비롯한 지속적인 설계 보완을 해 왔습니다. 요점은 어느 브랜드가 낫다는 이야기가 아닙니다. 1세대 차량일수록 고장을 부품 단위가 아니라 시스템 단위로, 표시값이 아니라 실측으로 판정해야 한다는 것 — 그것이 1,500건의 데이터가 가리키는 결론입니다.

⚠ 절연 이상 안전 경고

절연저항 이상이 확인된 하이브리드는 고전압이 차체로 누설될 수 있는 상태로 감전 위험이 있습니다. 절연 파괴가 의심되면 즉시 운행을 중단하고, 고전압 부품을 임의로 만지지 말고 전문 점검을 받으시기 바랍니다.

차주·정비사 체크리스트

🔴 절연저항 이상·절연 파괴 확인 → 즉시 운행 중단. 감전 위험 — 고전압부 임의 접촉 금지, 전문점 입고

🔴 제어기(HPCU·LDC) 교체 후에도 시동 불능 → 무조건 BMS 센서데이터부터 판독. 팩 전압 6553.5V·전 셀 0V는 BMS 사망 신호

🟡 셀 전압 전부 0.00V 표시 → 셀 사망으로 단정 금지. 세이프티 플러그에서 팩 전압 실측으로 셀 생존 여부 확정

🟡 1세대 현대·기아 HEV(2011~2015) 저주행 차량 → 주행거리와 무관하게 캘린더 노화 진행. 배터리 실측 진단 권장

🟢 BMS 교체 후 → 리졸버(구동모터 위치) 보정 → 고장코드 소거 → READY 확인 순서로 마무리

🟢 제어기 수리로 시동 복구 후 → 도미노의 출발점인 고전압 배터리 SOH 실측 진단 필수

🔵 단종 부품 통보를 받았다면 → 폐차 결정 전에 재제조·선확보 재고 등 대안 경로 확인. 판정이 먼저, 결정은 그다음

자주 묻는 질문 (FAQ)

Q. 셀 전압이 전부 0V로 나오면 배터리가 다 죽은 건가요?

A. 아닙니다. 셀 72개가 동시에 0V가 되는 것은 물리적으로 거의 불가능하며, 대부분 BMS의 전압 측정 회로(AFE/ADC, 커넥터, 센싱 전원) 고장입니다. 팩 전압이 6553.5V처럼 불가능한 값으로 표시되면 측정 회로 사망이 확정적입니다. 셀의 실제 생존 여부는 세이프티 플러그 단자에서 멀티미터 실측으로 확인합니다.

Q. HPCU를 교체했는데도 시동이 안 걸리면 무엇부터 봐야 하나요?

A. BMS 센서데이터부터 판독해야 합니다. 메인릴레이 ON 여부, 인버터 커패시터 전압, 셀 전압 표시 상태를 보면 고전압이 올라오는 단계에서 막혔는지, 그 이후 단계인지 구분됩니다. 고전압이 차단된 상태라면 구동모터 위치 보정은 아직 순서가 아닙니다.

Q. 신품 부품이 단종이라는데, 그럼 폐차밖에 없나요?

A. 아닙니다. 공식 서비스센터(블루핸즈·하이테크센터)는 신품 순정 기준이라 단종 시 수리 경로가 막히지만, 재제조 부품이나 해외 선확보 재고 같은 대안 경로가 존재합니다. 배터리팩토리는 1세대 HEV의 단종 국면에 대비해 BMS·모듈 재고를 보유하고 있으며, 전국 정비소와 택배 기반으로 협업합니다.

Q. 15년 된 하이브리드, 고치는 게 맞나요 폐차가 맞나요?

A. 세 가지 질문의 답으로 결정합니다 — 셀이 살아있는가(실측), 고장 부위가 제어기인가 셀인가, 앞으로 얼마나 탈 것인가. 제어기 고장 + 셀 생존이면 수리가 합리적이고, 셀 전면 열화 + 짧은 운행 계획이면 폐차 양도가 합리적일 수 있습니다. 참고로 배터리팩 전체를 신품 교체할 경우 시장 일반 범위는 약 300~500만 원(차종·연식별 상이)으로, 이 금액과 차량 잔존가치를 나란히 놓고 판단하시면 됩니다.

Q. 공식 서비스센터와 배터리팩토리는 어떻게 다른가요?

A. 공식 서비스센터는 신품 순정 부품 교체 기준의 가장 신뢰할 수 있는 정비 기준선입니다. 배터리팩토리는 그 경로가 막히는 지점 — 부품 단종, 팩 전체 교체 외 대안이 필요한 경우 — 에서 실측 진단 기반의 판정과 재제조·부품 공급으로 보완하는 역할입니다. 두 경로는 대립이 아니라 상호 보완 관계입니다.

Q. 현대·기아 1세대 하이브리드, 계속 타도 괜찮을까요?

A. 괜찮습니다. 다만 1세대(2011~2015)는 배터리 열화가 LDC·제어기로 번지는 도미노 패턴이 있으므로, 경고등이 뜨기 전이라도 배터리 SOH 실측 진단으로 도미노의 첫 조각을 미리 확인해 두는 것이 가장 저렴한 보험입니다. 특히 단거리 위주 저주행 차량일수록 점검 우선순위가 높습니다.

Battery Coach 결론

신품 HPCU를 갈고도 시동이 안 걸린 이유는 전 셀 0.00V·팩 전압 6553.5V가 가리키는 BMS 사망이었고, 그 도미노의 첫 조각은 고전압 배터리의 열화였습니다. 전국 단종된 BMS는 미국에서 선확보해둔 비상 재고로 해결했습니다. 고칠까 폐차할까 — 답은 감정이 아니라 수치에 있습니다. 빼지 않고 읽습니다. 수치로 말합니다. — 모든 차주를 손님으로, 전국 카센터·공업사를 함께 가는 파트너로.
