신품 배터리팩을 퀵으로 보냈는데 교체 후에도 시동이 꺼진다? 엔진·배터리·인버터를 전부 갈았는데 왜? OBD2 센서 데이터를 AI와 분석해 P0356 6번 점화코일 문제를 원격으로 찾아낸 전국 기술 지원 사례를 공개합니다.

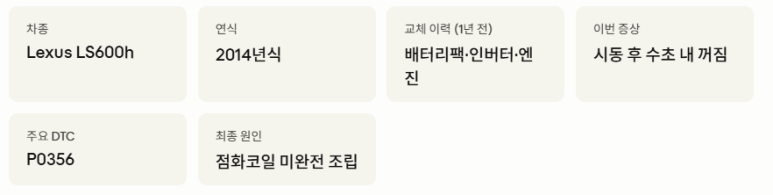

핵심 요약: 2014년식 렉서스 LS600h의 배터리팩 완전 방전으로 신품 배터리팩을 퀵 배송 후 교체했으나, 시동 후 수초 내 꺼짐이 반복되었습니다. OBD2 센서 데이터를 AI와 분석해 P0356(6번 실린더 점화코일 신호 불량) 가능 원인을 3가지로 압축했고, 최종 확인 결과 점화코일이 완전히 조립되지 않은 것이 원인이었습니다.

2014년식 LS600h차량의 엔진, 배터리팩 ASSAY, 인버터를 1년전 교체했는데, 배터리팩이 완전 사망했고 시동불능상태입니다.

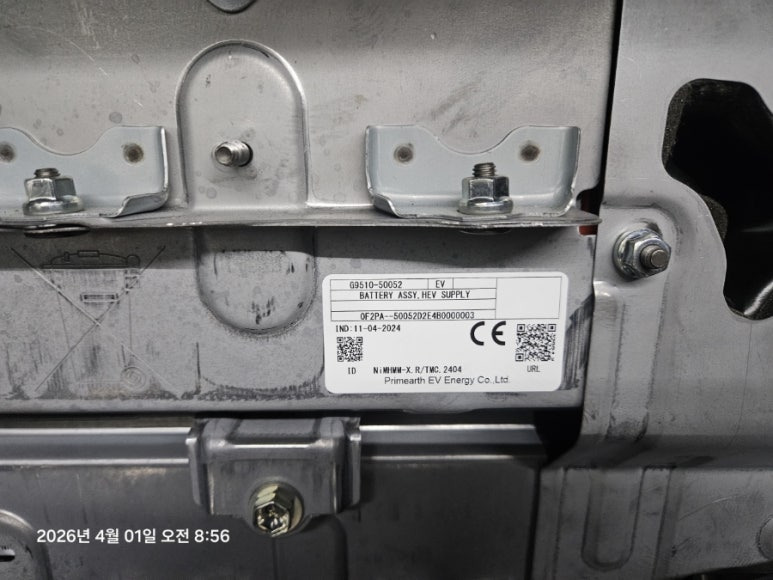

긴급히 배터리팩을 다시 교체하기로 결정되어, 퀵으로 보내드렸습니다.

그런데, 배터리팩 교체후 배터리팩과 인버터는 정상인데, 시동 걸린후 잠시뒤에 시동이 꺼지는 현상이 반복되었습니다.

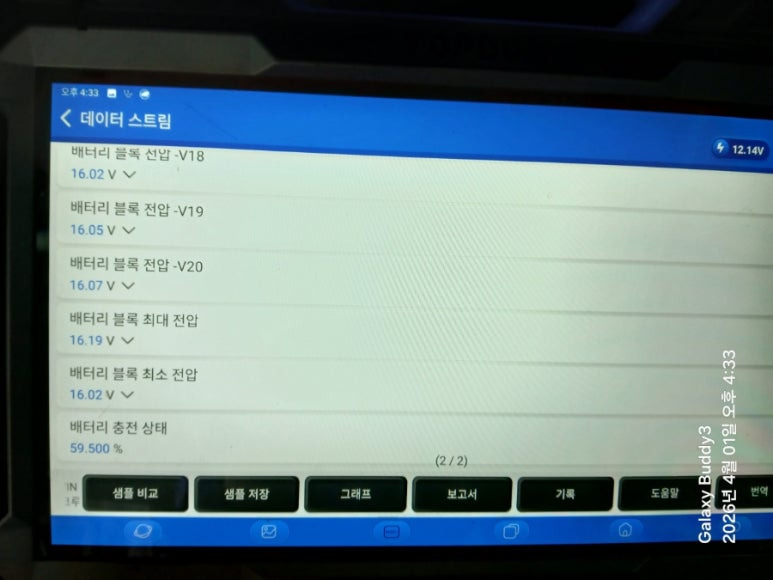

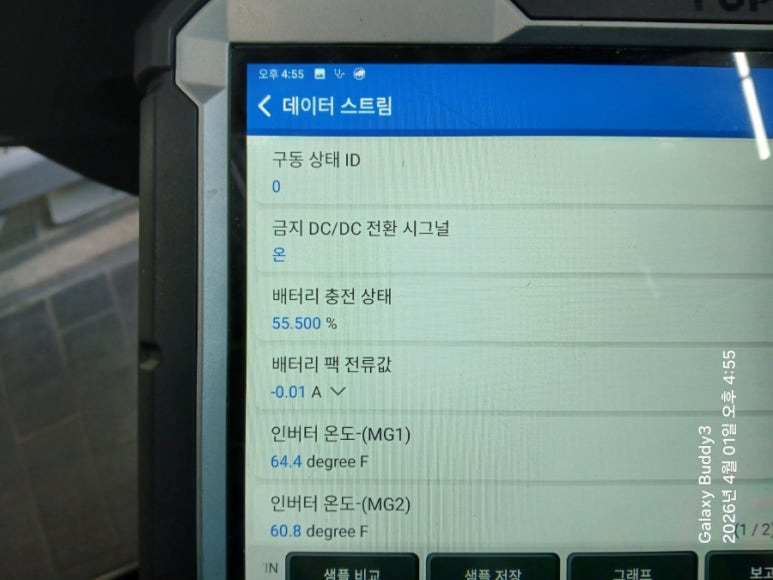

OBD2의 배터리팩 센서 데이타를 Ai와 점검 결과 다음 내용들로 정리되었습니다.

2014년식이며 신품 배터리, 인버터, 엔진까지 교체했는데도 **6번 실린더 점화 불량(P0356)**과 시동 직후 꺼짐이 반복된다면 다음 두 가지가 핵심입니다.

배선 뭉치(Engine Wiring Harness) 노후/데미지:

작년에 배터리를 갈고 1년 만에 시동 불능이 되었고, 이번에 엔진까지 교체했다면 그 과정에서 배선을 탈부착했을 것입니다. 2014년식 정도 되면 커넥터 내부 핀이 헐거워지거나, 배선 뭉치 내부에서 미세한 단선이 생겨 ECU 신호가 6번 코일까지 전달되지 않을 수 있습니다. 엔진을 통째로 갈아도 배선 뭉치는 기존 것을 썼다면 증상은 똑같을 수밖에 없습니다.

이모빌라이저/스마트키 인증 문제:

인버터와 ECU를 교체했다면 하이브리드 제어 유닛(HV ECU)과 엔진 ECU, 그리고 스마트키 인증 유닛 간의 **ID 등록(Registration)**이 완벽해야 합니다. 인증이 불안정하면 시동이 걸렸다가 보안상의 이유로 2~3초 내에 강제로 꺼버립니다. 다만, 이 경우 P0356 보다는 통신 관련 코드가 동반되는 경우가 많습니다.

3. 엔지니어에게 제안할 최종 점검 사항

현재 엔지니어분께 아래 내용을 확인해달라고 하시는 것이 가장 빠를 것 같습니다.

"6번 점화코일 커넥터의 IGT 신호선 전압 측정": 오실로스코프나 멀티미터로 시동 시 ECU에서 신호가 나오는지 찍어봐야 합니다. 신호가 안 나온다면 ECU 불량, 신호는 나오는데 코일까지 안 온다면 배선 불량입니다.

"ECU 품번 확인": 현재 장착된 ECU의 스티커를 찍어서 보내달라고 하세요. 제가 알려드린 이베이 품번과 대조하여 맞는 중고품을 수급하는 것이 경제적입니다.

"HV ECU와 Engine ECU 간의 동기화": 인버터 교체 후 'Lexus Techstream' 진단기로 시스템 전체 초기화 및 학습(Initialization)을 수행했는지 확인이 필요합니다.

요약하자면: 2014년식 엔진 ECU는 중고로 30~50만 원 선에서 구할 수 있으나, 배선 신호 테스트를 통해 ECU가 진짜 범인인지 확정 짓는 것이 우선입니다. 배터리 SOC가 더 떨어지기 전에 배선 점검부터 마무리지으시길 권장합니다.

결국 최종 확인은 점화코일이 완전하게 조립되지 않았던 것으로 확인되었습니다.

이처럼 차주님, 전국 카센터와 공업사의 엔지니어님들이 하이브리드카의 배터리 수리로 애로 사항이 있으시거나 궁금한 점이 있으시면, 언제든지 적극 지원해 드립니다.

사건 전개 — 신품으로 다 갈았는데 왜 또?

1년 전 (대규모 정비)

2014년식 LS600h에 배터리팩 ASSY, 인버터, 엔진까지 교체 완료. 이 시점에서 엔진 배선 뭉치(Wiring Harness) 탈부착 다수 발생.

교체 1년 후 — 배터리팩 완전 방전, 시동 불능

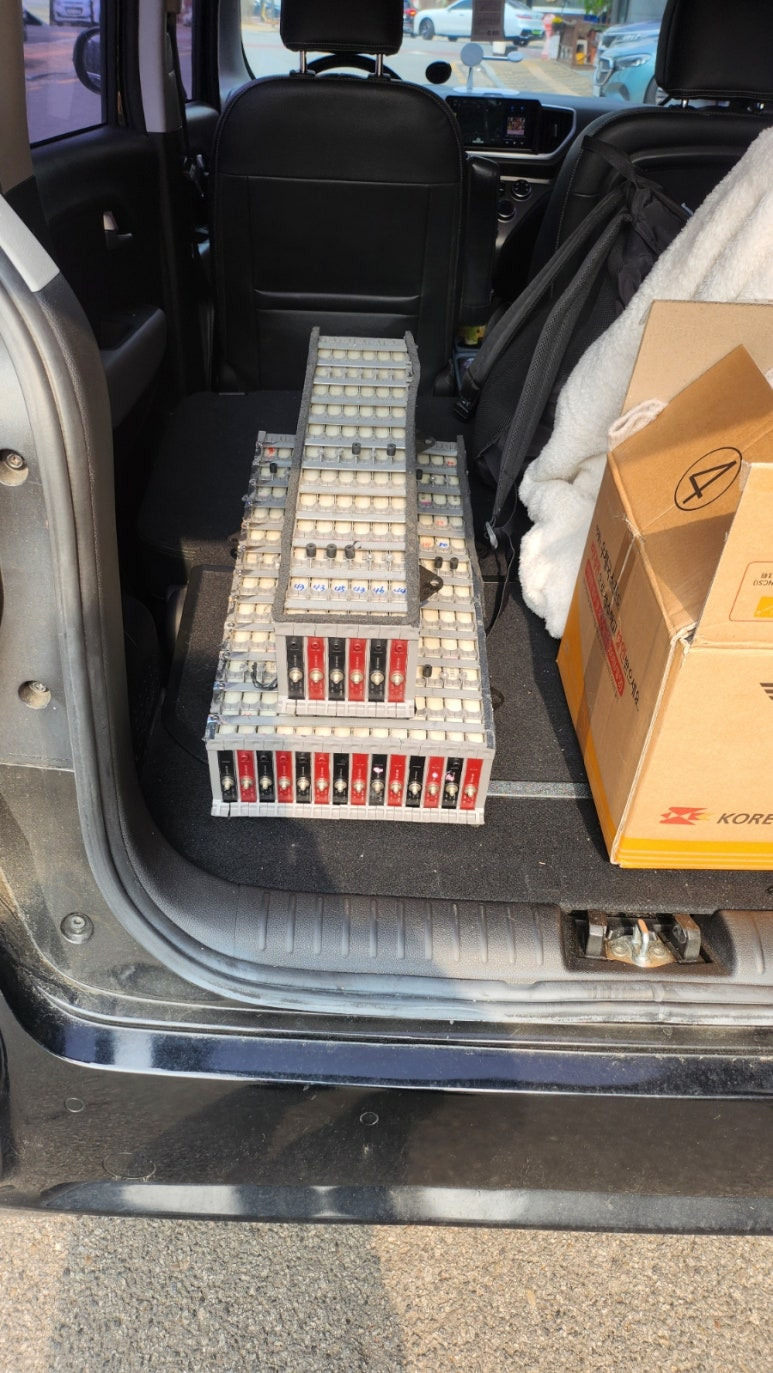

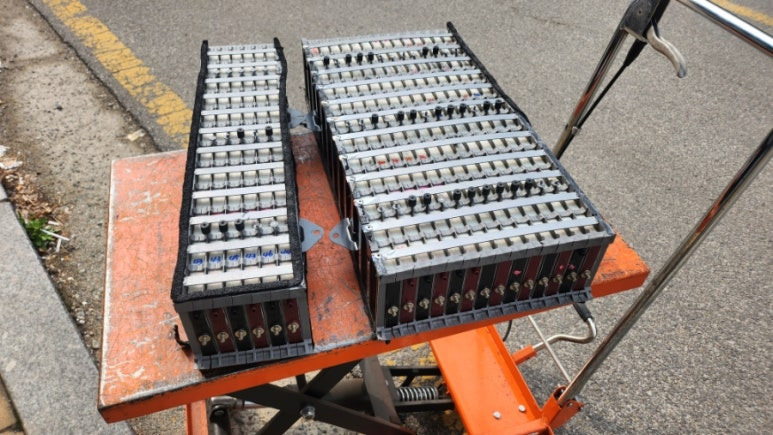

1년 만에 신품 배터리팩이 완전 방전되어 시동 불능 상태 발생. 배터리 코치에 긴급 연락. 신품 배터리팩을 퀵으로 현장 배송.

배터리팩 교체 후 — 시동 꺼짐 반복

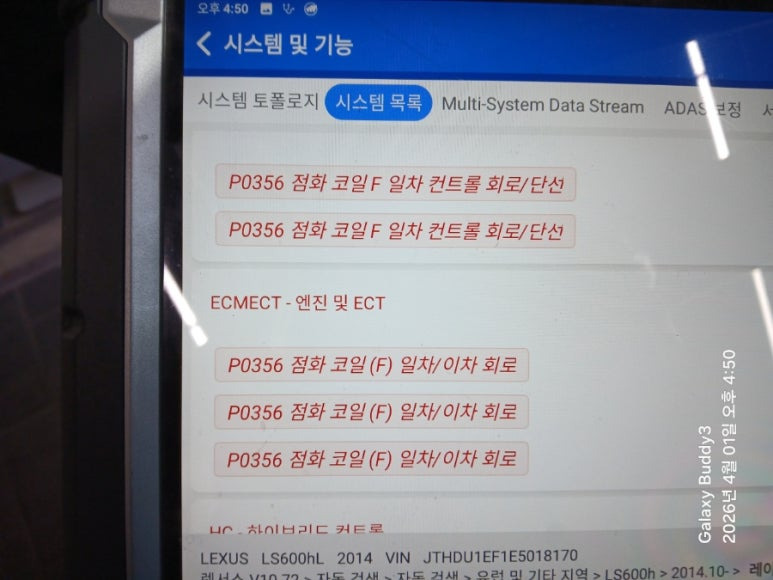

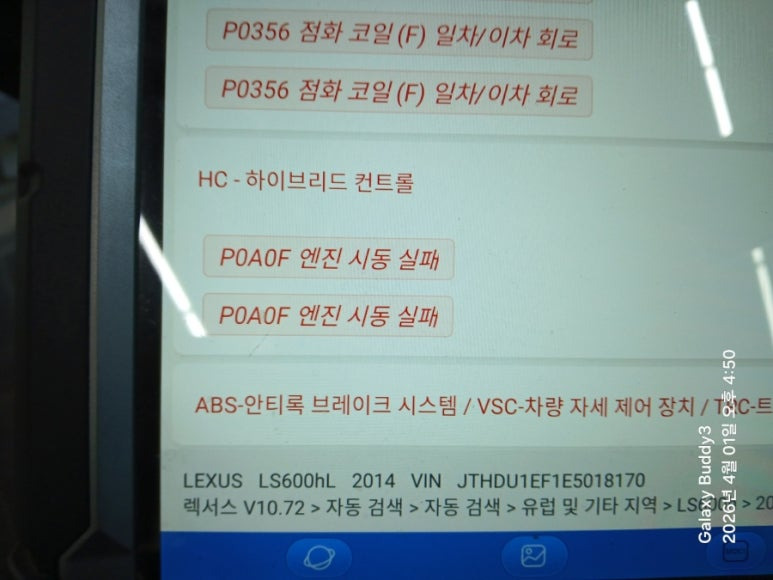

배터리팩·인버터 정상 확인. 그러나 시동을 걸면 수초 후 꺼지는 현상이 반복. OBD2 확인 결과 P0356 코드 발생.

OBD2 + AI 원격 진단

배터리 코치가 OBD2 센서 데이터를 AI와 함께 분석. 3가지 가능 원인 압축 및 엔지니어에게 점검 방법 전달.

최종 확인 — 점화코일 미완전 조립

6번 실린더 점화코일이 완전히 조립되지 않은 상태였음. 조립 완료 후 시동 정상. P0356 코드 소거 후 재발 없음.

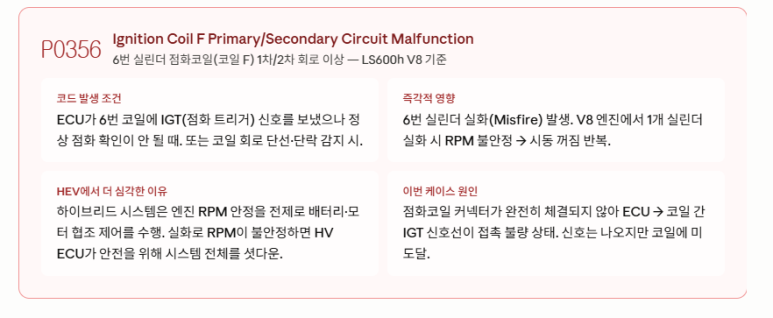

핵심 고장 코드 P0356 — 기술적 완전 해설

점화 신호 흐름과 P0356 발생 지점

엔진 ECU → 6번 점화코일 IGT 신호 경로 (이번 케이스 기준)

신품 엔진으로 교체해도 증상이 똑같은 이유: 엔진을 통째로 교체하더라도 배선 뭉치(Engine Wiring Harness)는 기존 것을 재사용합니다. 커넥터 미완전 체결 문제는 새 엔진을 달아도 그대로 남습니다. 1년 전 대규모 정비 시 점화코일 커넥터를 탈거했다가 재삽입하는 과정에서 완전 체결이 이루어지지 않은 것이 이번 사태의 출발점입니다.

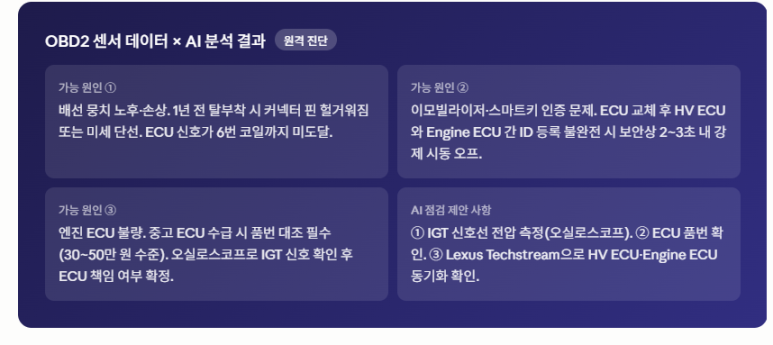

OBD2 + AI 원격 진단 — 3가지 가능 원인 압축 과정

OBD2 센서 데이터 × AI 분석 결과원격 배선 뭉치 노후·손상

. 1년 전 탈부착 시 커넥터 핀 헐거워짐 또는 미세 단선. EAI 점검 제안 사항

① IGT 신호선 전압 측정(오실로스코프). ② ECU 품번 확인. ③ Lexus Techstream으로 HV ECU·Engine ECU 동기화 확인.

3가지 원인별 기술적 진단 방법

진단 방법 1IGT 신호선 전압 측정 — ECU vs. 배선 책임 분리

오실로스코프 또는 멀티미터로 시동 시 6번 코일의 IGT 신호선(ECU → 코일 연결 핀)에 전압이 들어오는지 확인합니다. 신호가 안 나온다면 ECU 불량이 원인입니다. 신호는 나오는데 코일에 도달하지 않는다면 배선 또는 커넥터 체결 불량이 원인입니다. 이 두 가지를 구분하지 않고 ECU나 코일을 교체하면 헛돈 씁니다. 이번 케이스는 신호는 ECU에서 정상 출력됐으나 커넥터 미체결로 코일에 미도달한 케이스입니다.

진단 방법 2이모빌라이저·ECU ID 등록 확인 — HV ECU 동기화

렉서스 LS600h는 HV ECU(하이브리드 제어), Engine ECU(엔진 관리), 이모빌라이저 유닛이 삼중 ID 인증으로 연동됩니다. 인버터 또는 ECU를 교체했다면 Lexus Techstream 진단기로 전체 시스템 초기화(Initialization) 및 재학습(Calibration)이 필수입니다. ID 등록 불완전 시 시동은 걸리지만 2~3초 내 보안 셧다운이 발생합니다. 이 증상은 P0356보다 통신 관련 코드(U계열)가 동반되는 경우가 많아 DTC 패턴으로 구분 가능합니다.

진단 방법 3엔진 ECU 품번 확인 및 중고품 수급 경제성 분석

LS600h 엔진 ECU가 실제로 불량인 경우, 신품 ECU는 매우 고가(100만 원 이상)입니다. 2014년식 기준 호환 중고 ECU를 이베이 등에서 30~50만 원 수준에서 수급할 수 있습니다. 단, 중고 ECU 수급 전에 현재 장착 ECU 스티커의 품번을 정확히 확인해야 합니다. 품번이 맞지 않는 ECU를 장착하면 이모빌라이저 인증 문제로 시동 자체가 불가합니다. ECU 교체 후에는 반드시 Techstream으로 재등록 절차를 밟아야 합니다.

최종 원인 확인 — 점화코일 미완전 조립

✅

최종 원인: 6번 실린더 점화코일 커넥터 미완전 체결

AI 분석에서 제시한 "배선 및 커넥터 접촉 불량" 가능성 확인. 6번 점화코일이 완전히 조립되지 않은 채 엔진이 걸려 있었습니다. 커넥터 완전 체결 후 P0356 코드 소거 → 재시동 정상 → 시동 꺼짐 증상 완전 해소. 신품 ECU·배터리팩·인버터 모두 문제없었습니다.

고가 부품 교체 전 반드시 기계적 기본 점검 먼저: 이 케이스에서 만약 AI 진단 없이 바로 ECU나 배선 뭉치를 교체했다면 수십~수백만 원의 불필요한 비용이 발생했을 것입니다. P0356이 발생했을 때 가장 먼저 확인해야 하는 것은 점화코일 커넥터 체결 상태, 코일 자체 저항 측정, IGT 신호선 전압 순서입니다. 기계적 기본 점검이 최우선입니다.

HEV 배터리팩 교체 후 시동 꺼짐 — 엔지니어 필수 점검 프로세스

EV 배터리 — 무엇이든 물어보세요!

배전국 엔지니어·카센터를 위한 원격 기술 지원 서비스 H터리 코치는 단순히 배터리팩

아드리ㅍ는 것이 가능합니다.

차주전국 카센터공업사 엔지니어하이브리드 전문점딜러 외 독립 정비사

하이브리드 배터리팩 교체 후 시동 이상 — 엔지니어 체크리스트

배터리팩·인버터·ECU 교체 후 시동 꺼짐 → P-코드뿐 아니라 U-코드(통신 이상) 동반 여부 먼저 확인
P0356 등 점화 관련 코드 → 비싼 ECU 교체 전 커넥터 체결 상태·IGT 신호선 먼저 측정
인버터·HV ECU 교체 시 → Lexus Techstream(또는 GDS) 동기화 초기화 수행 필수
배선 뭉치 탈부착 후 → 커넥터 핀 헐거워짐·부식 전수 점검. 특히 10년 이상 차량은 커넥터 핀 약화 빈번
원격 진단 필요 시 → OBD2 실시간 데이터 스크린샷 + DTC 전체 목록 공유 후 배터리 코치 문의
2014년식 이후 렉서스·현대·기아 HEV → 배터리팩 교체 시 BMS 초기화 및 학습값 재설정 필수
부품 수급 전 ECU 품번 반드시 확인 → 호환 오판 시 이모빌라이저 인증 불가로 시동 자체 불가

이번 케이스의 핵심 교훈: 고장의 원인은 가장 단순한 곳에 있는 경우가 많습니다. 신품 엔진·배터리·인버터를 모두 장착해도 점화코일 커넥터 하나가 덜 꽂혀있으면 차는 달리지 않습니다. 비싼 부품 교체 전에 기계적 기본 점검 — 커넥터 체결, 신호선 전압, 접지 확인 — 이 항상 먼저입니다. OBD2 + AI 원격 분석이 이 순서를 찾아주었습니다.

Battery Coach 기술 지원 안내: 하이브리드 배터리팩 수리·교체 과정에서 예상치 못한 문제가 생겼다면 언제든지 연락 주세요. 차주님, 전국 카센터와 공업사 엔지니어님들의 기술적 애로사항에 적극 대응합니다. OBD2 데이터만 있으면 원격으로도 방향을 잡아드릴 수 있습니다.
