2번 모듈 곧 죽을 것 같습니다 — HG 그랜저 HEV 25만 km, 주행 부하 시 최저 전압 셀 조기 발견의 의미

25만 km HG 그랜저 하이브리드 배터리팩을 점검했습니다. 정차 상태에서는 모든 셀이 비슷해 보입니다. 그런데 실제 주행 부하를 걸면 10번과 12번 셀이 72개 셀 중 가장 낮은 전압을 보입니다. 이것이 무엇을 의미하는지, 지금 당장 교체해야 하는지, 방치하면 어떻게 되는지 기술적으로 완전히 설명합니다.

핵심 요약: 25만 km HG 그랜저 HEV의 72셀 전수 진단에서 10번·12번 셀이 주행 부하 인가 시 가장 낮은 전압으로 확인되었습니다. 정차 시 전압은 평균과 크게 다르지 않지만 부하 시 급격히 떨어지는 것은 내부 저항 급증의 전형적 징후입니다. 조기 발견으로 최악의 상황(모듈 완전 사망·팽창)을 예방할 수 있습니다.

배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.

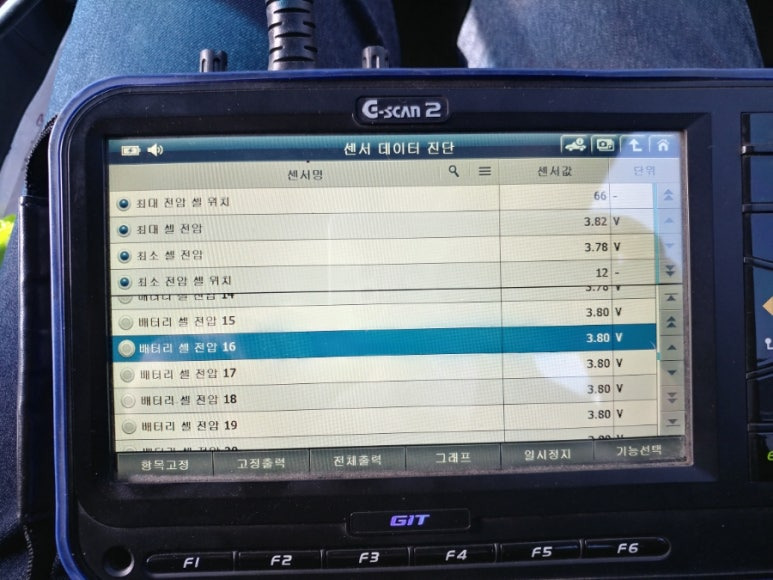

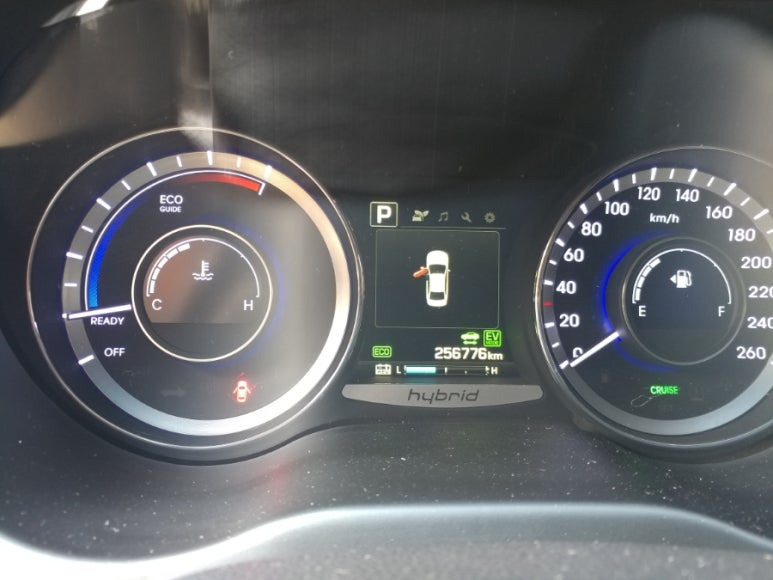

25만km를 주행한 HG그랜저 하이브리드카의 배터리팩 점검결과 10번과 12번 cell이 주향 부하시 전압이 72cell들 중 가장 낮은 전압으로 확인됩니다.

https://blog.naver.com/hybridman_call/222693697797

2번 모듈 곧 죽을 것 같습니다 — HG 그랜저 HEV 25만 km, 주행 부하 시 최저 전압 셀 조기 발견의 의

https://blog.naver.com/hybridman_call/222693697797

2번 모듈 곧 죽을 것 같습니다 — HG 그랜저 HEV 25만 km, 주행 부하 시 최저 전압 셀 조기 발견의 의

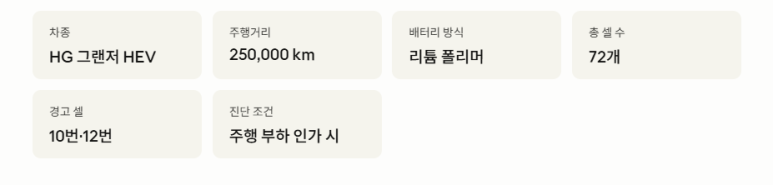

차량 기본 정보

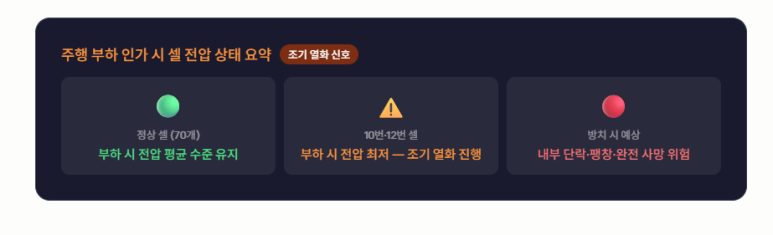

주행 부하 시 최저 전압 — 이것이 왜 경고 신호인가

72셀 배치 — 10번·12번 셀 위치 확인

​

정차 시 vs 주행 부하 시 전압 — 왜 다르게 나타나는가

정차 시 정상 → 부하 시 최저 전압이 의미하는 것: 이것은 리튬 폴리머 셀의 내부 저항(직류 내부 저항, DCIR)이 높아진 상태의 전형적 증상입니다. 내부 저항이 높은 셀에 전류가 흐르면 V=IR 원리에 따라 전압 강하가 더 크게 발생합니다. 정차 상태(전류 0)에서는 내부 저항이 전압에 영향을 미치지 않아 정상처럼 보입니다. 그러나 실제 주행 부하(전류 인가) 시에만 내부 저항 문제가 드러납니다.

"주행 부하 시 최저 전압"의 기술적 완전 해설

25만 km에서 특정 셀만 먼저 열화되는 기술적 원인

원인 1팩 내 위치별 냉각 조건 불균형 — 10번·12번 셀의 열적 불리함

HG 그랜저 HEV 배터리팩의 72개 셀은 팩 내 배치 위치에 따라 냉각 효율이 다릅니다. 냉각 공기 흡기구에서 멀리 있거나 팩 내부의 열 집중 구역에 위치한 셀은 동일한 충방전 사이클에서도 더 높은 온도에 노출됩니다. 10번과 12번 셀의 배치가 상대적으로 냉각에 불리한 위치였을 경우, 25만 km에 걸쳐 온도 누적이 다른 셀보다 높아 SEI층 성장과 전해액 분해가 더 빠르게 진행됩니다.

원인 2리튬 폴리머 셀 제조 편차 + 25만 km 사이클 스트레스 누적

리튬 폴리머 배터리 셀은 제조 공정에서 미세한 용량·저항 편차를 갖습니다. 신품 상태에서는 BMS 밸런싱으로 이 편차가 관리되지만, 25만 km의 충방전 사이클이 누적되면 초기 편차가 증폭됩니다. 10번·12번 셀이 처음부터 미세하게 불리한 제조 특성을 갖고 있었다면, 이 편차가 25만 km에서 "주행 부하 시 최저 전압"으로 드러납니다. 마치 마라톤에서 약한 선수가 결승점 근처에서 가장 먼저 쓰러지는 것과 같습니다.

원인 3연속된 고부하 충방전 구간 — 25만 km 중 특정 운행 패턴

HG 그랜저 HEV는 대형 세단의 무게와 출력을 병렬 하이브리드로 담당합니다. 급가속·오르막 등 고부하 구간에서 모터가 높은 전류를 요구합니다. 이 고전류 방전 사이클이 25만 km에 걸쳐 축적되면, 팩 내에서 물리적으로 전류가 집중되는 위치의 셀(팩 단자와 가까운 셀 포함)에 더 많은 열 스트레스가 가해질 수 있습니다. 10번·12번 셀이 이런 전류 집중 경로에 있다면 더 빠른 DCIR 상승이 나타납니다.

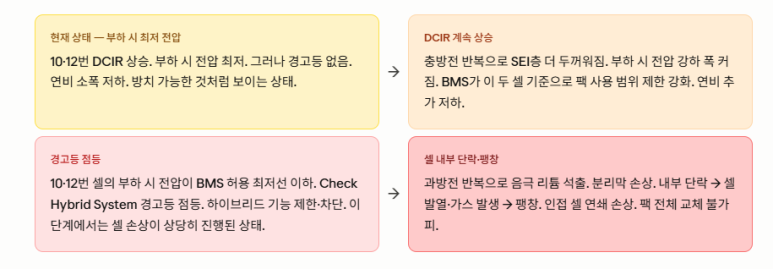

10번·12번 셀을 지금 방치하면 어떻게 되나

​

"경고등이 없으니 괜찮다"가 가장 위험한 이유: 현재 경고등이 없다고 방치하면 10번·12번 셀의 DCIR이 계속 상승합니다. 어느 순간 부하 시 전압이 임계를 넘으면서 갑자기 경고등이 켜지는데, 이 시점은 이미 셀 손상이 상당히 진행된 후입니다. 지금 이 상태를 발견했을 때 조기 교체하는 것이 경고등 점등 후 교체보다 훨씬 저렴하고 더 좋은 상태에서 시작할 수 있습니다.

​

주행 부하 시 진단이 필수인 이유: 이 사례처럼 정차 시 전압 측정만으로는 열화 셀을 발견할 수 없습니다. OBD2 코드로도 이 단계에서는 에러 코드가 없습니다. 실제 주행 부하를 인가한 상태에서 72셀 전압을 실시간으로 측정하는 방전 검사만이 "어느 셀이 먼저 한계에 도달하고 있는가"를 정확히 알려줍니다. 이것이 배터리 코치 진단의 핵심입니다.

• 경고등 없어도 연비 저하 느낌 → 주행 부하 시 셀 전압 전수 점검 권장. 특정 셀 조기 열화 발견 가능
• 부하 시 특정 셀 최저 전압 확인 → 조기 교체로 경고등 점등·팽창 등 최악 상황 예방
• 20만 km 이상 HG 그랜저 HEV → 72셀 주행 부하 시 전압 전수 진단 권장. 조기 발견 시 비용 절감
• OBD2 이상 없음 판정 받았어도 → 주행 부하 시 셀 전압 별도 측정 미실시 시 맹점 존재
• 10번·12번 셀 조기 교체 결정 → 경고등 후 전체 팩 교체 대비 비용 절감 + 더 좋은 상태 유지
• 정차 시 전압 균일 → 이상 없다 판단 금물. 부하 시 전압 측정이 실제 상태 진단
• 25만 km 이상 HG 그랜저 HEV → 배터리팩 + 인버터 냉각계 종합 점검 병행 권장

Battery Coach 결론: 10번·12번 셀이 "곧 죽을 것 같다"는 것을 지금 이 단계에서 발견한 것이 가장 중요합니다. 경고등이 켜지고 나서 발견하면 이미 팽창·손상이 진행된 후입니다. 주행 부하 시 72셀 전수 진단 — 이것이 배터리 코치가 숫자로 말하는 방식입니다. 조기 발견·조기 교체가 최선입니다

​

​

​

​

​
