15년 탄 YF 쏘나타 하이브리드, 5년을 더 탈 수 있을까 — P1B74·내부저항 6mΩ·BMS TSB 완전 해설
엔진 경고등이 두 번이나 켜졌지만 "커넥터 빼고 끼웠더니 됐다"는 잘못된 수리를 거친 11년식 YF 쏘나타 HEV. 진짜 원인은 6mΩ을 넘긴 내부저항이었습니다. 현대 공식 TSB까지 연결된 P1B74의 기술적 진실을 분석합니다.
|
핵심 요약: 동두천에서 입고된 2011년식 YF 쏘나타 HEV의 배터리팩 내부저항이 6mΩ을 초과해 P1B74 고장 코드가 발생했습니다. 현대 공식 TSB(NHTSA MC-10151896)는 YF HEV 배터리팩 교체 후 BMS ECU 소프트웨어 업데이트 필수를 명시하고 있습니다. 3년 무상 보증 배터리팩으로 교체하고 TSB 절차에 따라 BMS 업데이트를 완료했습니다.
|

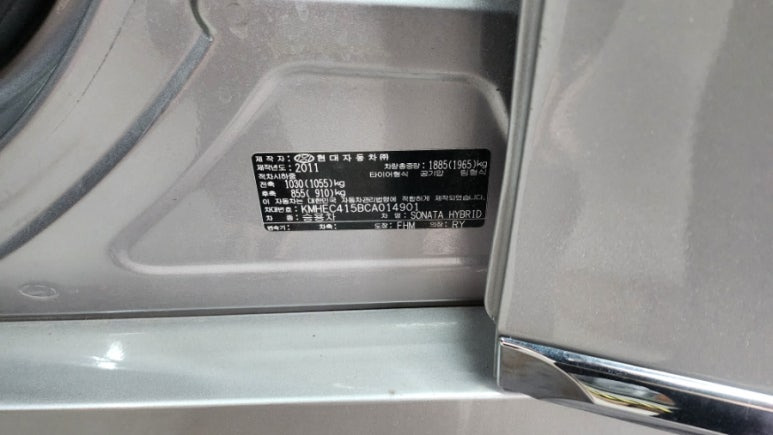

동두천에서 11년식 YF쏘나타HEV가 도착했습니다.
참고로 작년 여름에 위와같은 엔진경고등이 들어와 블루핸즈가보니 고장코드도
동일했구요. 그래서 어드바이저님이 고전압베터리 선을 하나하나 꼼꼼하게 다시
꽉 물려놨다고 했어요. 그런 후 올 봄에
다시 엔진경고등 뜬 상황입니다.~
당시에 고장코드가 P1B74가 나왔는데, 현대 매뉴얼에는 분명 BMS업데이트 하라고 되어 있는데 전업 센싱 불량이라는 고장코드를 본 엔지니어는 배터리팩내의 모듈이 연결된 커넥터를 빴다가 끼웠답니다 헐~~
배터리팩 교체 후 BMS 업데이트 TSB (핵심!)
이 TSB는 2011~2015년식 쏘나타 하이브리드(YF HEV)에서 고전압 리튬 배터리를 교체한 후 반드시 BMS ECU 소프트웨어 업데이트를 수행해야 한다는 내용입니다. 대상 배터리 부품번호: 37511-4R200, 37511-4R201, 37511-4R202. (NHTSA)
→ 링크: https://static.nhtsa.gov/odi/tsbs/2018/MC-10151896-9999.pdf
이게 바로 이번 케이스와 직결되는 문서입니다. 현대가 공식적으로 "YF 쏘나타 하이브리드 배터리팩 교체 시 BMS 업데이트 필수" 라고 명시한 TSB입니다.
P1B70 DTC 관련 BMS 소프트웨어 업데이트 TSB
2011~2015년식 쏘나타 하이브리드(YF HEV)의 P1B70(HEV 배터리 전압 너무 낮음) DTC 진단 제어 로직을 최적화하기 위한 BMS 소프트웨어 업데이트 TSB입니다. GDS Event #540번으로 업데이트 수행, 작업코드 37513F04. (NHTSA)
→ 링크: https://static.nhtsa.gov/odi/tsbs/2019/MC-10165453-9999.pdf
차주님과 상의한 결과 차주님은 5년을 더 타고 싶다고 하십니다. 이미 15년을 고장없이 타 셨기에 배터리 수리 욕심을 내시는 상황입니다.
정말 20년을 타시게 되면, 현대HEV의 품질과 성늠이 우수하다는 증거가 될 수 있습니다만 과연 배터리팩 이외의 부품들이 견딜지 아무도 모릅니다.

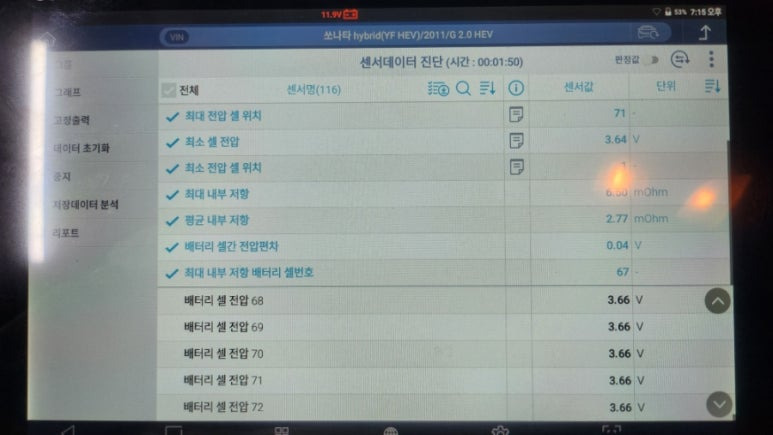

특이하게 내부저항이 6.mohm이 넘습니다.
이게 원인입니다.
높은. 내부저항값때문에 나온 고장코드는 P1B74입니다.
3년 무상수리를 보증하는 배터리팩으로 교체해 드렸습니다.

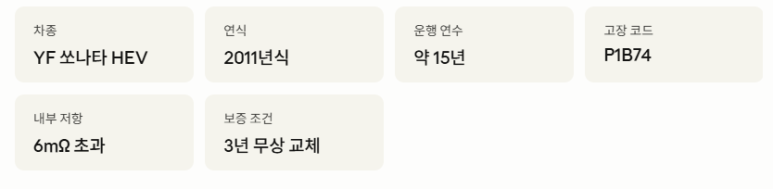

차량 기본 정보
핵심 원인 — 내부저항 6mΩ 초과의 의미
|
6+
mΩ (밀리옴)

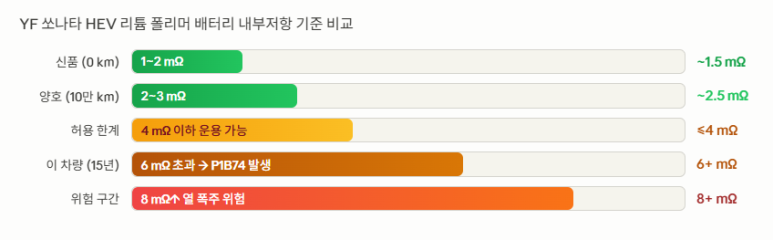

이 수치가 얼마나 비정상인가
신품 LG화학 리튬 폴리머 셀 내부저항: 1~2mΩ 수준
정상 운용 가능 범위: 4mΩ 이하
6mΩ 초과 = 신품 대비 3~6배. BMS 허용 임계값 초과
이 수치에서 P1B74 코드 발생 → 하이브리드 시스템 경고
|
P1B74 고장 코드 — 기술적 완전 해설
|
P1B74
HEV 배터리 셀 전압 센싱 불량 (Battery Cell Voltage Sensor Out of Range)
현대·기아 HEV 전용 제조사 DTC — 내부저항 급증이 진짜 원인
코드 발생 조건
BMS가 특정 셀 전압 측정값이 정상 범위를 반복 이탈 시 점등. 내부저항이 높으면 충방전 중 전압 강하가 커져 센서 이상으로 오인.
진짜 원인
셀 내부저항 급증(6mΩ↑). 높은 저항에서 전류 통과 시 전압 강하 폭이 커져 BMS의 허용 측정 범위를 초과.
잘못된 수리 패턴
"전압 센싱 불량"이라는 코드명만 보고 커넥터 탈거·재삽입. 내부저항 원인 미해결 → 수주~수개월 내 재점등.
올바른 수리
전 모듈 내부저항 실측 → 6mΩ 초과 모듈 특정 → 배터리팩 교체 + BMS 업데이트(TSB 필수).
|
|

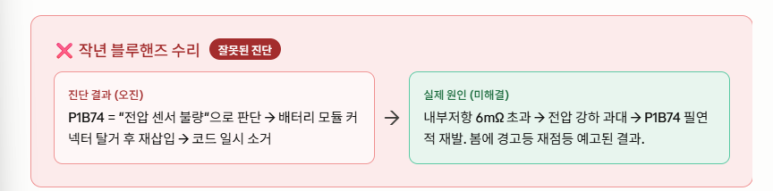

작년 여름, 블루핸즈에서 "커넥터를 빼고 끼웠더니 됐다"고 한 이유: P1B74 코드명이 '전압 센싱 불량'이기 때문에 센서 연결 불량으로 오진한 것입니다. 커넥터 재삽입으로 일시적으로 코드가 소거되었지만, 진짜 원인인 내부저항 6mΩ 초과는 그대로였습니다. 봄에 다시 경고등이 켜진 것은 완전히 예고된 결과입니다.
|
현대 공식 TSB — "BMS 업데이트 없이 배터리팩 교체는 미완성"
내부저항 6mΩ 초과의 기술적 원인 — 15년이 셀에 한 일
원인 1SEI층 과다 성장 — 15년 × 수만 회 사이클의 누적
리튬 폴리머 배터리 음극(흑연) 표면의 SEI(Solid Electrolyte Interface)층은 매 충방전 사이클마다 조금씩 성장합니다. 2011년식 차량이 2026년 현재까지 약 15년을 운행했다면, 수만 회의 미세 충방전 사이클 누적으로 SEI층이 수 배 두꺼워진 상태입니다. 두꺼운 SEI층은 리튬 이온의 이동 경로를 물리적으로 막아 내부저항을 비례적으로 높입니다. 신품 1~2mΩ에서 6mΩ 초과로 성장한 것은 이 15년 누적의 결과입니다.
원인 2전해액 분해 → 이온 전도도 저하 → 저항 급증
리튬 폴리머 배터리의 유기 전해액(LiPF₆ 기반)은 고온·장기 보관 조건에서 서서히 분해됩니다. 분해 부산물은 전해액의 이온 전도도를 낮추고, 일부는 전극 표면에 피막을 형성해 추가적인 계면 저항(Interfacial Resistance)을 만듭니다. 15년 동안 여름철 고온 환경에 반복 노출된 차량에서 이 전해액 분해는 상당히 진행되며, 이것이 내부저항 상승의 두 번째 주요 경로입니다.
원인 3양극 활성 물질 입자 균열 — 기계적 피로 누적
리튬 이온이 양극 활성 물질(리튬 망간 산화물 등)에 삽입·탈리될 때마다 입자가 미세하게 팽창·수축을 반복합니다. 15년에 걸쳐 이 반복 응력이 누적되면 입자 표면에 미세 균열이 생기고, 새로운 표면이 노출되어 전해액과 반응하는 면적이 늘어납니다. 추가 반응은 새로운 SEI·저항 피막을 형성해 내부저항을 더욱 높이는 악순환을 만듭니다.
원인 4내부저항 6mΩ이 P1B74를 발생시키는 메커니즘
배터리 충방전 중 셀 양단 전압은 V = OCV − (I × R_internal)입니다. 내부저항(R)이 6mΩ로 높아진 상태에서 하이브리드 가속 시 수십~수백 암페어의 전류(I)가 흐르면, 전압 강하(I × R)가 커집니다. BMS의 각 셀 전압 센서가 이 급격한 전압 변화를 감지해 "측정값이 허용 범위를 이탈했다"고 판단하고 P1B74 코드를 생성합니다. 높은 내부저항 자체를 고치지 않으면 코드는 반드시 재발합니다.
잘못된 수리 vs. 올바른 수리 — 이번 케이스의 교훈
|
현대 공식 매뉴얼의 정답: 현대 서비스 매뉴얼에는 P1B74 발생 시 "BMS 업데이트 수행"이 명시되어 있습니다. 커넥터 탈거·재삽입은 매뉴얼 어디에도 없는 임의 처치입니다. 배터리 코치는 내부저항 실측 → 6mΩ 초과 확인 → 배터리팩 교체 → TSB에 따른 BMS 업데이트의 정석 순서로 수리를 진행했습니다.
|

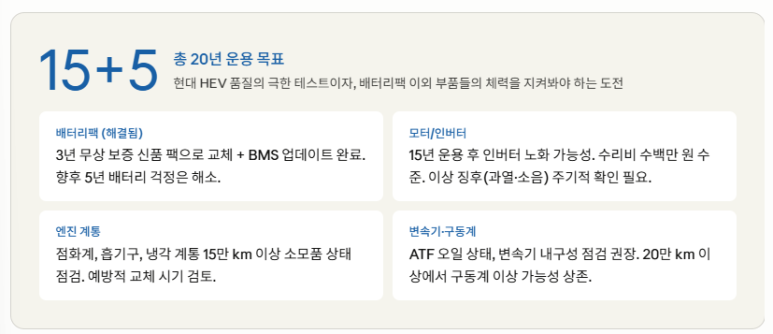

15년 현대 HEV를 5년 더 — 가능한 조건과 위험 요소
|
20년을 달린다면: 현대 YF 쏘나타 HEV가 20년 무고장으로 달린다면, 이는 현대 하이브리드 시스템의 기계적 내구성이 세계 수준임을 증명하는 사례가 됩니다. 배터리팩은 이번 교체로 해결됐습니다. 앞으로 5년이 어떻게 흘러가는지를 배터리 코치가 지속적으로 지켜보겠습니다.
|
이번 수리 결과
✅ 3년 무상 보증 배터리팩 교체 완료 ✅ BMS TSB 업데이트 (GDS Event #540) 완료
YF 쏘나타 HEV 오너 필수 체크리스트
- P1B74 또는 P1B70 코드 발생 → 반드시 내부저항 실측. "커넥터 빼고 끼우는" 처치는 재발 보장
- 배터리팩 교체 후 BMS 업데이트 미수행 → TSB 명시 사항 위반. 소프트웨어 업데이트 필수
- 엔진 경고등이 재시동 후 소등 → 방치 금물. 내부저항 급증의 전형적 패턴
- 동일 코드 반복 점등 → 표면 처치(커넥터 재삽입)가 아닌 근본 원인 진단 요구
- 15만 km 이상 YF HEV → 배터리팩 내부저항 실측 예방 점검 권장
- 10년 이상 운용 차량 → 인버터·변속기·냉각계 종합 점검 병행 권장
- GDS Event #540 BMS 업데이트 이력 확인 → 미수행 차량은 업데이트 후 경고등 재발 현저히 감소
|
Battery Coach 한마디: P1B74는 "전압 센서 고장"이 아닙니다. "내부저항이 높아져 전압 측정값이 비정상으로 보이는 것"입니다. 이 차이를 아는 것이 올바른 수리의 출발점입니다. 15년 동안 고장 없이 달려온 YF 쏘나타 HEV가 앞으로 5년을 더 달릴 수 있도록 — 제대로 된 진단과 TSB 기반 수리가 그 기반을 만들었습니다.
|
