수원서 견인된 15년식 HG그랜저 HEV, 왜?

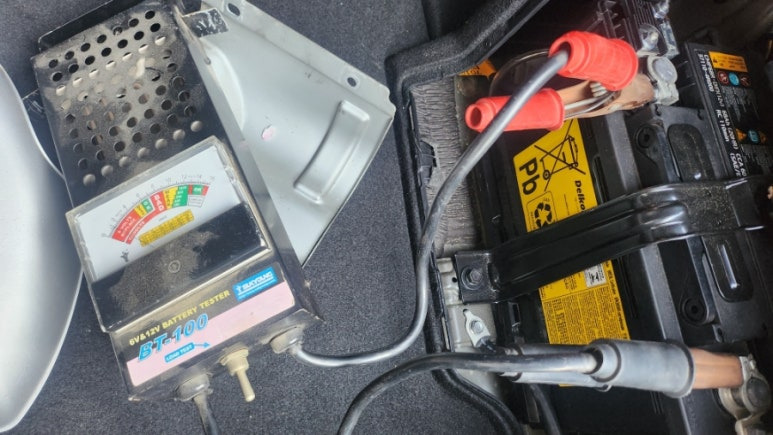

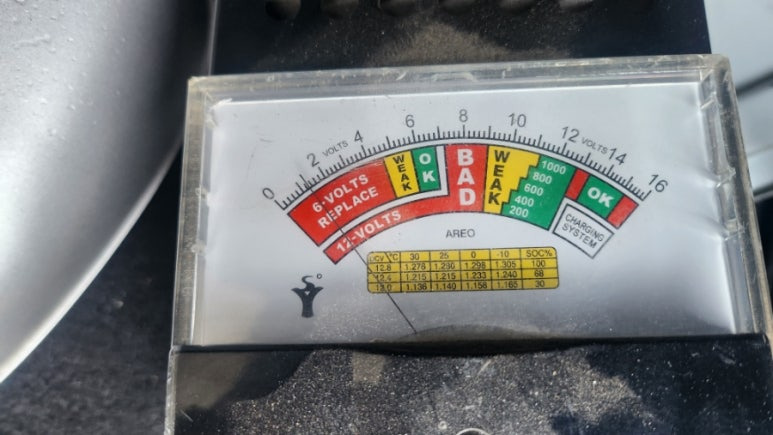

12볼트 보조 배터리도 무부하 상태에서 2볼트에 불과합니다.
완전방전 상태입니다.

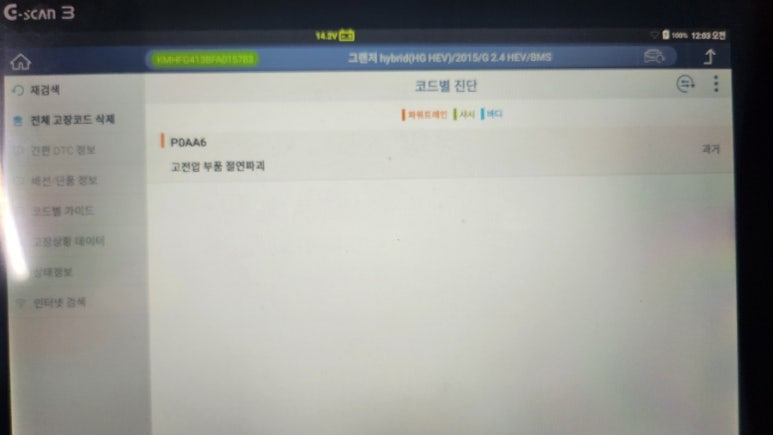

진단 결과 고장코드는 절연 불량코드인 P0AA6입니다.
배터리팩이나 HPCU중 둘 중하나가 누전상태입니다.
절연 고장의 첫번째 원인은 HPCU 절연 파괴입니다.

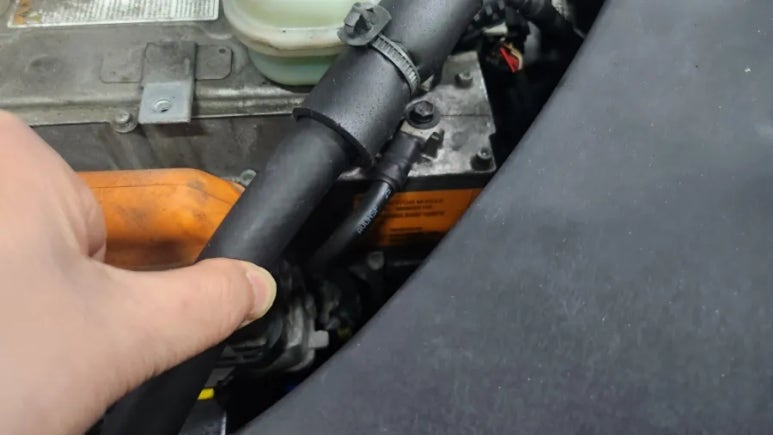

"HPCU 냉각수 누액"이 있었다면 절연 고장의 직접적인 원인일 수 있습니다.
다른 절연 고장원인은 배터리쪽 원인일 수 있습니다.
G-scan 상에 나타난 절연 저항값이 약 640kOhm 대에 머물러 있습니다. 완전히 건강한 고전압 시스템의 경우 이 수치가 1,000kOhm 이상(또는 측정 한계치)으로 나와야 합니다.
분석: 이 수치는 현재 차체 섀시와 고전압 라인 사이에 미세하게 전기가 통하는 경로(Leakage path)가 형성되어 있음을 뜻합니다. 앞서 발견하신 HPCU 냉각수(전도성 액체)가 내부 기판이나 고전압 단자 쪽에 스며들어 절연 상태를 무너뜨렸고, BMS가 이를 감지해 시스템을 셧다운 시킨 것입니다.
권고 진단 순서
G-SCAN3 서브코드 확인 — P0AA6와 함께 저장된 서브코드가 BMS, MCU(인버터), 에어컨 컴프레서 중 어느 쪽을 지목하는지 확인
배터리팩 단독 메가옴 테스트 — 안전 플러그 탈거 후 팩 단자~차체 간 절연저항 측정 (목표 ≥ 10 MΩ)
HPCU(인버터) 커넥터 분리 후 재측정 — 분리 후 절연 저항이 회복되면 인버터 원인, 변화 없으면 배터리팩 원인
우선 처치 — 액티브 셀 밸런싱 후 절연 저항 재측정 (셀 불균형 해소 시 일부 회복 가능)
.
원인별 가능성 판단
배터리팩이 원인일 가능성 — 높음 (70%)
P0AA6는 배터리 모듈의 부식, 물리적 손상, 전해질 누액으로 인한 전기 누설로 발생할 수 있으며, 모듈이 상당히 열화되어야 이 코드가 나타납니다.
Hybrid Battery
절연 불량에는 두 가지 유형이 있습니다. 하드 쇼트는 고전압 도선이 차체와 직접 접촉하는 경우이고, 소프트 쇼트는 셀에서 전해질이 누액되어 차체와 고임피던스 경로를 형성
이 차량은:
누적 42,049 Ah (추정 7,000회 이상 사이클) → 노후화된 배터리팩
셀 #18, #21이 3.72V로 편차 발생 → 해당 셀 모듈의 전해질 미세 누액 가능성이 있습니다.
퇴근시각에 입고죄어 결과는 내일 확인 해 보겠습니다
배터리팩의 현재 건강검진 상태는 60%입니다.
진작 저희 무료 배터리팩 건강검진을 했더라면, 이렇게 견인되지 않을 수 있습니다.
중고차 딜러님들!!
중고 하이브리드카를 팔기전에 사기전에 꼭 배터리 팩의 무료 건강검진을 받아보시기 바랍니다.

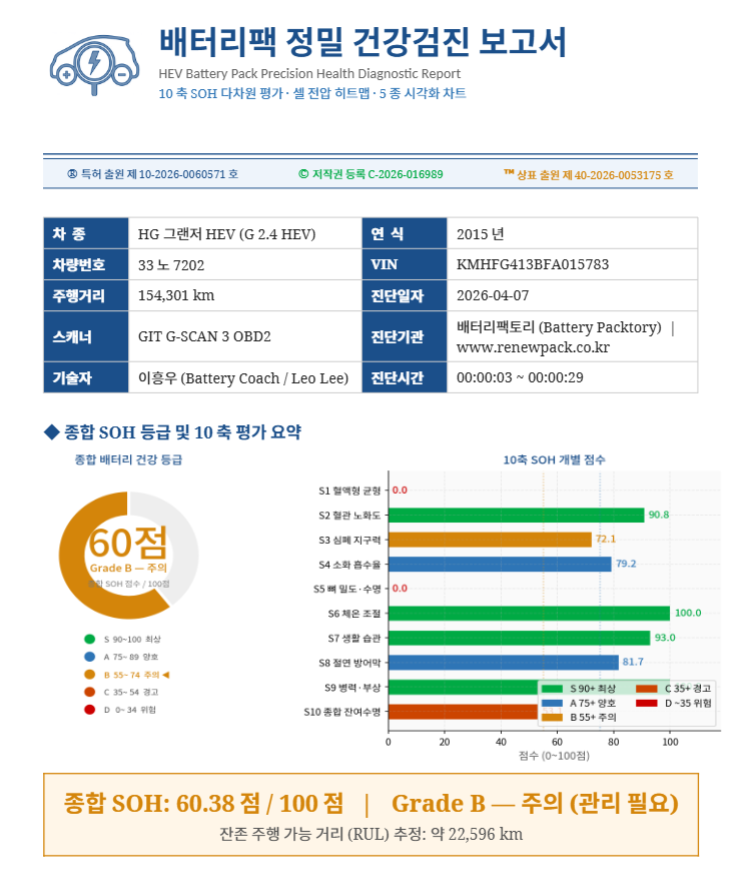

아래는 배터리팩 건강검진 보고서의 첫 폐이지입니다.
