배터리팩이 죽으면 인버터도 죽는다 — ES300h 23만 km, 배터리 성능 저하가 DC-DC 컨버터를 망가뜨리는 연쇄 메커니즘

토요타

배터리팩이 죽으면 인버터도 죽는다 — ES300h 23만 km, 배터리 성능 저하가 DC-DC 컨버터를 망가뜨리는 연쇄 메커니즘

배터리코치 2026. 5. 11. 15:50

Check Hybrid System이 켜져서 진단했더니 배터리팩과 인버터 DC-DC 컨버터가 동시에 고장이 났습니다. 배터리팩 문제인데 왜 인버터까지 고장 났을까요? 배터리팩 성능 저하가 어떻게 인버터에 추가 스트레스를 가해 함께 손상시키는지 기술적으로 완전히 설명합니다.

핵심 요약: 23만 km 렉서스 ES300h에서 Check Hybrid System 경고등이 발생했습니다. 진단 결과 배터리팩 성능 저하 + 인버터 내 DC-DC 컨버터 동시 고장. 배터리팩 열화가 DC-DC 컨버터에 전압 스트레스를 가해 함께 손상시켰을 가능성이 높습니다. 우선 배터리팩 교체 후 인버터 상태를 경과 관찰하기로 했습니다.

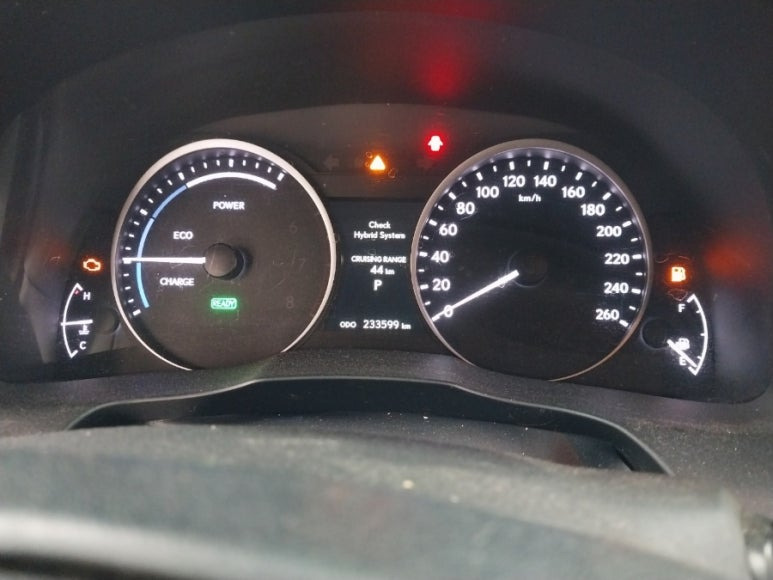

23만km 주행한 렉서스 ES300h의 배터리팩이 성능저하되어 Check Hybrid System경고등이 들어왔습니다.

진단기 점검 결과 배터리팩과 인버터내의DCDC컨버터가 고장 났습니다.

배터리팩의 셩능저하로 인해 인버터가 영향을 받은 것 겉습니다.

우선, 배터리팩을 교체한 후, 인버터의 상태를 지켜 보기로 했습니다.

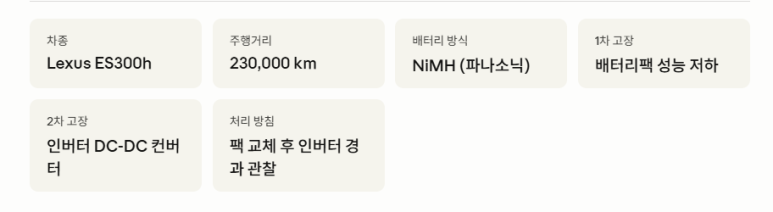

차량 기본 정보

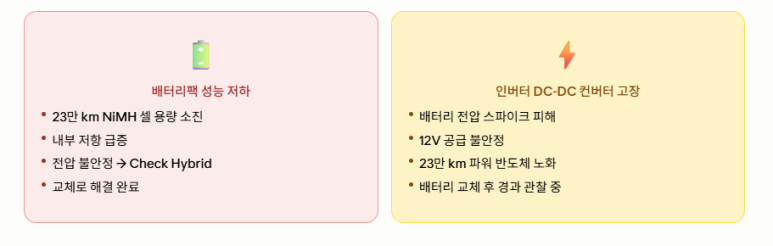

배터리팩과 인버터 DC-DC 컨버터 — 두 부품의 동시 고장

배터리팩 성능 저하 → 인버터 DC-DC 고장의 연쇄 경로

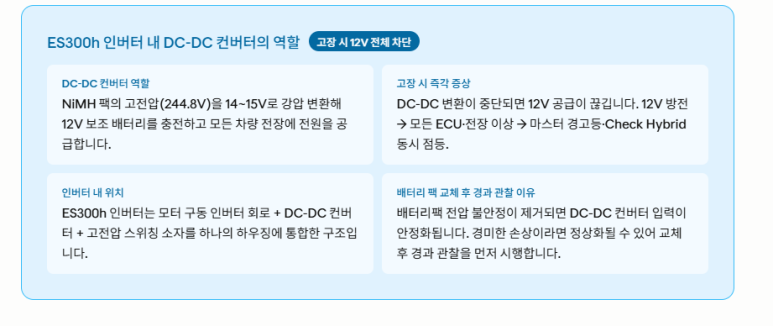

인버터 내 DC-DC 컨버터 — 무엇이며 왜 중요한가

배터리팩 열화가 인버터를 손상시키는 3가지 기술 경로

경로 1NiMH 내부 저항 급증 → 전압 스파이크 반복 발생

23만 km에서 NiMH 배터리팩의 내부 저항이 신품 대비 수 배 높아진 상태입니다. 가속·회생제동 시 대전류가 흐를 때 높은 내부 저항으로 인해 팩 전압이 순간적으로 급등하거나 급락하는 전압 스파이크가 발생합니다. 이 스파이크는 인버터 입력단의 평활 캐패시터와 DC-DC 컨버터 스위칭 소자에 설계 허용값을 초과하는 전기적 스트레스를 반복 인가합니다. 이 스트레스가 23만 km에 걸쳐 누적되어 DC-DC 컨버터 반도체 소자가 한계에 도달합니다.

경로 223만 km 인버터 파워 반도체 자체 노화

배터리팩의 영향과 별개로, 인버터의 DC-DC 컨버터 내부 IGBT·MOSFET 소자들도 23만 km의 스위칭 사이클로 자체 노화됩니다. 고전압 직류 환경에서 수천만 회의 고주파 스위칭을 반복한 소자들은 열 피로 크랙이 누적됩니다. 배터리팩 열화가 없었더라도 23만 km라는 주행거리 자체가 인버터 소자 노화를 진행시킨 독립적 원인입니다. 이 두 가지가 겹쳐 동시 고장으로 이어진 것입니다.

경로 3인버터 냉각계 23만 km 노화 — 열 피로 가속

ES300h 인버터는 전동 냉각펌프(EWP)와 냉각수 회로로 냉각됩니다. 23만 km에서 냉각수 열화와 EWP 성능 저하로 인버터 냉각 효율이 감소하면, DC-DC 컨버터 소자들이 더 높은 온도에서 작동합니다. 반복적인 과열은 솔더 접합부(Solder Joint)의 열 피로를 가속해 접촉 불량 또는 단락으로 이어집니다. 이것이 배터리팩 전압 스트레스와 복합되어 DC-DC 컨버터를 먼저 파괴한 이유입니다.

배터리팩 교체 후 인버터를 즉시 교체하지 않은 이유

AI 활용

왜 배터리팩 먼저, 인버터 경과 관찰 나중인가: 배터리팩 전압 불안정이 DC-DC 컨버터에 추가 스트레스를 주는 구조에서, 배터리팩을 먼저 교체해 입력을 안정화하면 DC-DC 컨버터의 추가 손상 진행이 멈춥니다. 경미한 손상이라면 정상 입력에서 정상화될 수 있습니다. 동시에 교체하는 것보다 배터리팩 교체 후 경과를 보는 것이 불필요한 인버터 교체 비용을 절약할 수 있는 합리적 접근입니다.

ES300h 20만 km 이상 오너를 위한 체크리스트

Check Hybrid + 12V 경고 동시 → DC-DC 컨버터 포함 인버터 상태 점검 우선
배터리팩 교체 후에도 12V 경고 재발 → 인버터 DC-DC 비가역 손상 가능성. 인버터 교체 검토
배터리팩 성능 저하 방치 → 인버터에 지속적 전압 스트레스. 배터리 조기 교체가 인버터 보호
20만 km 이상 ES300h → 인버터 냉각수 상태·EWP 점검 권장. 냉각 효율 저하는 인버터 열화 가속
배터리팩 교체 시 → 인버터 냉각수 동시 교환으로 새 팩과 인버터 최적 환경 유지
배터리팩 성능 저하 조기 발견 → 인버터 동반 손상 전 배터리 교체로 인버터 보호
인버터 단독 고장 vs 배터리 동반 고장 → 원인 추적이 수리 방향 결정. 배터리 상태 동시 점검 필수

배터리팩 성능 저하를 방치하면 인버터까지 손상된다: 배터리팩이 열화된 상태를 그대로 방치하면 매 충방전마다 전압 스파이크가 인버터에 가해집니다. 인버터 교체 비용은 배터리팩보다 훨씬 비쌉니다. 배터리팩 성능 저하 신호(연비 저하, Check Hybrid 간헐적 발생)가 나타날 때 적시에 배터리팩을 교체하는 것이 인버터를 지키는 가장 확실한 방법입니다.

배터리팩 교체 후 반드시 확인해야 하는 것: 배터리팩 교체 후 최소 2~4주 동안 12V 배터리 경고등과 마스터 경고등의 재점등 여부를 관찰합니다. 경고가 재발하지 않으면 DC-DC 컨버터가 배터리 전압 안정화로 정상화된 것입니다. 재발하면 반도체 소자 비가역 손상으로 인버터 교체가 필요합니다.

Battery Coach 결론: 배터리팩이 죽으면 인버터도 같이 죽을 수 있습니다. 배터리팩의 전압 불안정이 수년에 걸쳐 DC-DC 컨버터 소자를 조금씩 손상시키기 때문입니다. 배터리팩은 단독 소모품이 아니라 인버터·냉각계·전장 전체와 연결된 핵심 부품입니다. 배터리팩을 제때 교체하는 것이 더 비싼 부품들을 보호하는 최선의 방법입니다.
