배터리가 부풀면 수명이 끝나가는 신호일까? — 미국 특허로 검증된 하이브리드 배터리 '스웰링 힘' 진단

정비소에서 "배터리가 부풀었네요"라는 말을 들으면 차주는 두 가지 생각이 동시에 듭니다. 위험한 건가, 그리고 얼마가 나올까. 막막한 마음, 충분히 이해합니다.

​

​

결론부터 말씀드리면 하이브리드 배터리의 팽창(스웰링)은 단순한 외관 문제가 아니라 수명이 얼마나 남았는지를 알려주는 물리적 신호입니다. 감이 아니라 특허로 검증된 사실입니다. 글로벌 배터리 제조사가 "팽창 힘으로 배터리 잔여 수명을 계산한다"는 방법을 미국 특허로 등록해 두었기 때문입니다.

​

오늘은 이 특허를 차주 눈높이에서 풀어서, 왜 부풀수록 수명이 짧아지는지, 부풀면 무엇을 해야 하는지 수치로 설명합니다.

핵심 요약 하이브리드 배터리 셀은 노화될수록 부풀어 오르며, 그 팽창 힘은 SOH(배터리 건강상태)와 반비례합니다. 미국 특허 US 10,833,376 B2(CPS Technology Holdings, 2020)는 힘 센서로 팽창 힘을 실측해 배터리 잔여 수명을 추정하는 방법을 검증했습니다. 즉 모듈 팽창은 수명 저하의 정량적 증거입니다. 팽창이 의심되면 운행을 멈추고, 팩을 빼지 않는 실측 진단으로 셀별 상태를 수치로 확인하는 것이 정답입니다.

▎ BATTERY PACKTORY │ 배터리팩토리 배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다. ​ 빼지 않고 읽습니다. 수치로 말합니다.

이번 글에서 다루는 특허 — 기본 정보

참고 특허	US 10,833,376 B2 「Battery with Life Estimation」 (2020.11.10 등록)
특허권자	CPS Technology Holdings — 舊 존슨콘트롤즈(Johnson Controls) 배터리 부문
핵심 원리	셀 스택의 팽창 힘(스웰링 포스) 실측 → SOH 환산 → 잔여 수명(RUL) 추정
적용 대상	리튬이온·리튬 폴리머 배터리 모듈 (현대·기아 HEV 파우치 셀 구조 포함)
차주 시사점	모듈 팽창 = 수명 저하의 정량적 지표이자 화재 위험 신호
배터리팩토리 진단	팩을 빼지 않는 비탈거 실측 진단 — 셀별 전압·내부저항·SOH 수치 확인

먼저 용어 세 가지만 쉽게 정리합니다

스웰링(Swelling, 팽창)은 배터리 셀이 부풀어 오르는 현상입니다. 충전할 때 리튬 이온이 음극에 들어가며 살짝 부풀고 방전하면 다시 줄어드는 "호흡"은 정상입니다. 문제는 노화와 함께 쌓이는, 되돌아오지 않는 영구 팽창입니다.

SOH(State of Health, 배터리 건강상태)는 새것 대비 남은 용량 비율입니다. 사람으로 치면 폐활량 검사입니다. 신품이 100%, 10년 차 하이브리드는 평균 65~75% 수준까지 내려옵니다.

RUL(Remaining Useful Life, 잔여 수명)은 "이 배터리, 얼마나 더 쓸 수 있나요?"의 답입니다. 100%면 풀 라이프, 0%면 수명 종료로 환산해 표시합니다. 이번 특허의 최종 목표가 바로 이 RUL을 힘 하나로 계산하는 것입니다.

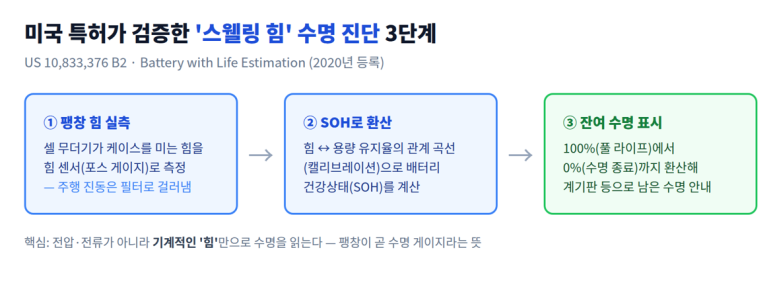

미국 특허가 검증한 것 — '힘'으로 수명을 읽는다

AI 활용

​

기존의 잔여 수명 추정은 BMS(배터리 관리 시스템)가 전압·전류·저항 같은 전기 신호로 계산합니다. 그런데 이 전기 측정값은 온도·부하 조건에 따라 편차가 커서 정확한 수명 판정이 어렵습니다. 특허는 발상을 바꿉니다. 셀 무더기(셀 스택)가 케이스를 미는 기계적인 힘을 힘 센서(포스 게이지)로 직접 측정하는 것입니다.

측정 원리도 명확합니다. 충전하면 음극이 부풀어 힘이 피크(최고점)를 찍고, 방전하면 줄어들어 골(최저점)로 내려옵니다. 그런데 배터리가 노화될수록 이 힘의 기준선 자체가 계속 올라갑니다. 전해질 가스 발생과 전극의 영구 팽창 때문입니다. 특허는 이 힘의 상승분을 미리 만들어 둔 힘↔용량 관계 곡선(캘리브레이션 곡선)에 대입해 SOH를 계산하고, 이를 다시 잔여 수명으로 환산해 계기판으로 차주에게 알려줍니다. 주행 중 노면 진동이 섞이는 문제까지 저역통과 필터로 걸러내도록 설계되어 있습니다.

여기서 차주가 기억할 결론은 하나입니다. 글로벌 제조사가 "팽창 힘 = 수명 게이지"라는 등식을 특허로 공인했다는 것. 배터리가 부풀었다는 말은 곧 수명이 그만큼 소진됐다는 정량적 신호입니다.

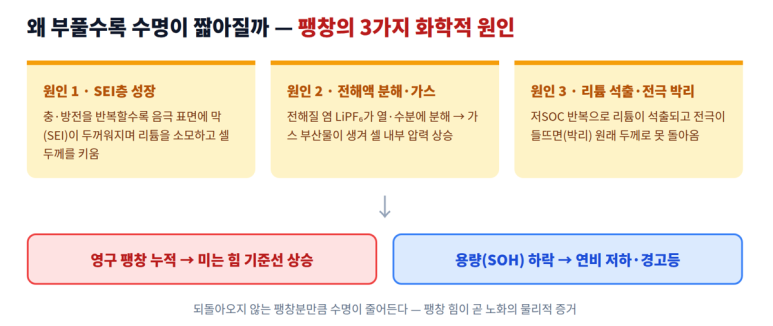

왜 부풀수록 수명이 짧아질까 — 3가지 기술적 원인

AI 활용

​

원인 1 — SEI층 성장 (충방전 사이클 노화)

리튬 폴리머 셀은 매 충방전마다 음극 흑연 표면에 SEI층(Solid Electrolyte Interphase, 고체 전해질 계면)이라는 막이 미세하게 자랍니다. 이 막은 리튬 이온을 소모하며 두꺼워져 용량을 갉아먹는 동시에 셀 두께를 키웁니다. 수만 회의 미세 충방전이 반복되는 하이브리드에서 SEI층 성장은 팽창과 용량 감소를 함께 일으키는 첫 번째 경로입니다.

​

원인 2 — LiPF₆ 전해액 분해와 가스 발생 (캘린더 노화)

전해질 염인 LiPF₆(육불화인산리튬)는 주행하지 않아도 열과 미량의 수분에 의해 매년 분해됩니다. 분해 과정에서 HF(불화수소)가 생겨 전극을 손상시키고, 가스성 부산물이 셀 내부 압력을 높입니다. 특허 명세서도 전해질 분해 가스를 "되돌릴 수 없는 힘 상승"의 주원인으로 지목합니다. 저주행 차량도 10년이 지나면 팽창이 진행되는 이유가 바로 이것입니다.

​

원인 3 — 리튬 석출과 전극 박리 (영구 변형)

저SOC(충전 잔량 40% 이하) 상태가 반복되면 음극 표면에 리튬이 금속 형태로 석출(Lithium Plating)되고, 전극이 들뜨는 박리(delamination)가 진행됩니다. 한 번 들뜬 전극과 석출된 리튬은 원래대로 돌아가지 않습니다. 이 비가역 변형이 쌓인 만큼 셀은 영구적으로 두꺼워지고, 케이스를 미는 힘의 기준선이 올라갑니다.

AI 활용

​

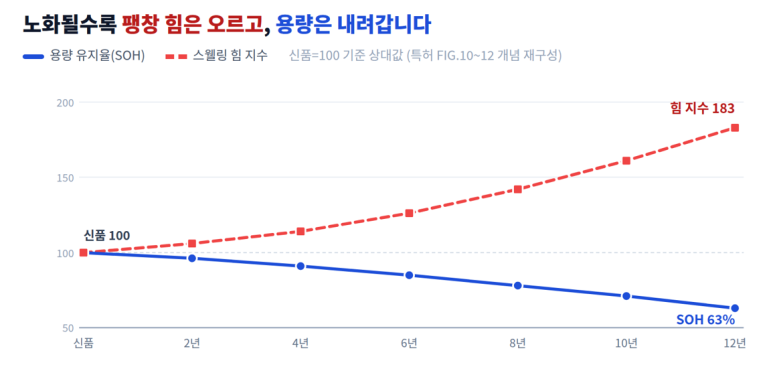

위 곡선이 이 글의 핵심 요약입니다. 파란 선(용량)이 내려가는 만큼 빨간 선(팽창 힘)이 올라갑니다. ※ 수치는 특허 도면(FIG. 10~12)의 관계를 개념적으로 재구성한 상대값이며, 실제 차량의 절대값은 차종·사용 조건에 따라 다릅니다. 정확한 내 차의 상태는 실측으로만 알 수 있습니다.

현장에서는 이렇게 확인됩니다 — 1,500건의 경험

경기도 고양시 배터리팩토리가 2017년부터 1,500건 이상 진단하며 확인한 패턴도 특허와 정확히 같습니다. 현대·기아 리튬 폴리머 팩에서 육안으로 부푼 모듈은 예외 없이 내부저항 상승과 SOH 저하를 동반했고, 팽창 모듈이 있는 팩은 셀 간 전압 편차가 먼저 벌어졌습니다. 그래서 배터리팩토리는 팩을 빼지 않고 셀별 전압·내부저항·SOH를 실측한 뒤, 열화가 일부 모듈에 국한된 경우와 팩 전반에 퍼진 경우를 수치로 구분해 수리 범위를 결정합니다.

공식 서비스 센터(현대 하이테크센터·블루핸즈, 기아 오토큐)는 통상 팩 전체 신품 교체를 안내합니다. 보증 기간(10년/20만km) 이내라면 그것이 정답입니다. 그러나 보증이 끝난 차량이라면, 실측 수치를 먼저 확인하고 전체 교체·부분 수리·재제조 중 합리적인 선택지를 고르는 것이 차주 비용을 지키는 순서입니다. 판정(진단)이 먼저, 작업은 그 다음입니다.

⚠️ 안전 경고 — 모듈 팽창 모듈 팽창 확인 즉시 운행 중단 — 파우치 시임(접합부) 파열 시 가연성 가스 방출·화재 위험. 아세톤 냄새 감지 시 즉시 정차·시동 OFF·119 신고.

차주 자가 체크리스트

✅ 차량 실내·트렁크에서 아세톤(달콤한 용제) 냄새가 난다 → 즉시 정차·시동 OFF·119 신고, 운행 재개 금지

✅ 하이브리드 경고등(Check Hybrid System)이 점등됐다 → 그날 안에 전문점 실측 진단 예약

✅ 연비가 공인 대비 20~30% 이상 떨어졌다 → 배터리 노화·팽창 진행 가능성, SOH 실측 권장

✅ EV 모드 주행 시간이 눈에 띄게 짧아지고 엔진이 자주 돈다 → 용량 저하 신호

✅ 10년/20만km 보증이 끝난 차량이다 → 연 1회 SOH 점검을 습관화

✅ 수리·교체 후에는 셀별 전압 편차와 SOH 성적서를 받아 보관 → 다음 진단의 기준값이 됩니다

✅ 장기 주차는 SOC(충전 잔량) 중간 상태로, 한여름 직사광 아래 장시간 주차는 피하기 → 팽창 진행을 늦추는 생활 습관

Battery Coach 결론 배터리 팽창은 SEI층 성장, LiPF₆ 분해, 리튬 석출·전극 박리가 쌓인 결과이며, 미국 특허 US 10,833,376 B2가 공인했듯 팽창 힘은 곧 잔여 수명의 게이지입니다. 부풀었다는 말을 들었다면 겁먹기 전에, 그리고 전체 교체를 결정하기 전에 셀별 실측 수치부터 확인하세요. 빼지 않고 읽습니다. 수치로 말합니다.
