"사장님, 모듈 다 갈아 끼웠는데 시동이 아예 안 걸려요."

송파의 협력 카센터 사장님 목소리에는 당혹감이 그대로 묻어 있었습니다. 오랜 단골 차주가 폐차를 고민하던 2008년식 렉서스 LS600h를 "고쳐서 더 타시자"고 직접 설득해 맡은 차였고, 저희 배터리팩토리도 그 마음에 상생 가격으로 재생 모듈 20개를 공급하며 함께한 작업이었습니다. 그런데 조립을 마친 차는 READY 램프조차 켜지지 않았습니다. 이 글은 그 '복병'의 정체를 전화 두 통과 스캐너 사진만으로 찾아낸 원격 판정 기록입니다.

핵심 요약

2008년식 렉서스 LS600h(주행 392,021km)가 NiMH 배터리팩 모듈 20개 전량 교체 후에도 READY 미점등·시동 불가 상태를 보였습니다. 스캐너에는 P3004(고전압 전원)·P0517(배터리 온도 센서 회로 높음)·C1310이 표시됐지만, 20개 블록 전압은 15~16V로 전부 정상이었습니다.

판정 결과 원인은 배터리팩이 아니라 전압·온도·전류를 통합 측정하는 볼티지 센서(배터리 ECU, 품번 89892-50010)의 불량이었고, 교체 전부터 있던 간헐 시동 불량도 같은 원인이었습니다. 셀이 아니라 센싱 계통 — 판정이 먼저, 작업은 그다음입니다.

▎ BATTERY PACKTORY │ 배터리팩토리

배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.

빼지 않고 읽습니다. 수치로 말합니다.

차량 기본 정보

차종	렉서스 LS600h (2008.09~2009.10 사양)
연식 / 주행거리	2008년식 (18년 차) / 392,021km
배터리	NiMH 공칭 288V · 모듈 20개 구성 (블록당 15~16V)
고장 내용	모듈 전량 교체 후에도 READY 미점등·시동 불가, Check Hybrid System 경고 / P3004·P0517·C1310
판정	공급 모듈 20블록 전압 15~16V 전부 정상 → 볼티지 센서(배터리 ECU, 89892-50010) 불량
조치	전압센서 교체 진행 (동일 품번 확보) 후 READY 복원 확인 예정

폐차 직전의 39만km LS600h — 사연부터

이 차는 송파의 협력 카센터가 오랫동안 관리해 온 단골 차량입니다. 렉서스 최고급 하이브리드 세단이지만 18년, 39만km를 달린 차에 배터리 문제까지 겹치자 차주분은 폐차를 진지하게 고민하셨다고 합니다. 그런 차주를 "이 차, 배터리만 손보면 아직 탑니다"라고 설득한 건 카센터 사장님이었습니다. 저희는 그 결심에 힘을 보태 NiMH 재생 모듈 20개를 공급했고, 온도 센서·버스바·하네스·전압센서 등 나머지 부품은 원래 차에 있던 것을 그대로 재사용해 조립하는 방식으로 진행됐습니다.

그런데 조립을 마치자 차는 시동 시도 자체에 반응하지 않았습니다. 계기판에는 Check Hybrid System과 함께 "Stop the vehicle in a safe place immediately(즉시 안전한 곳에 정차하십시오)"라는 문구가 떴습니다.

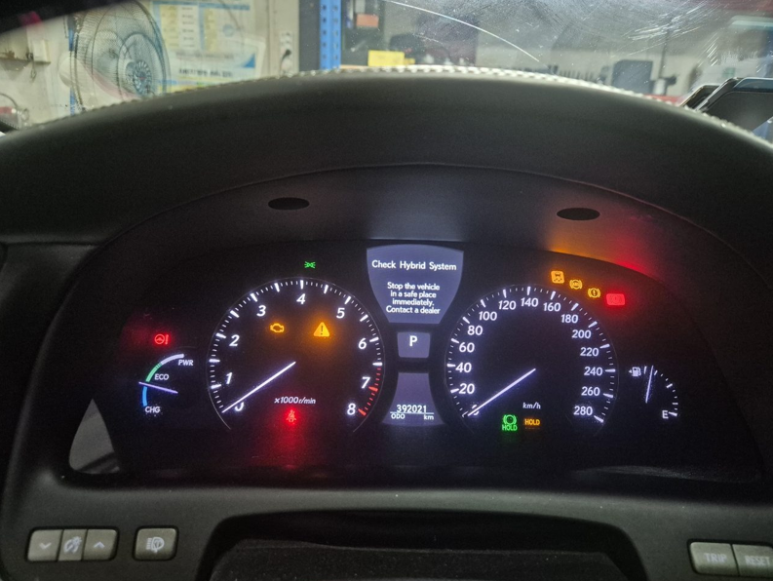

[사진1] 계기판 — Check Hybrid System 경고와 즉시 정차 문구, 주행거리 392,021km

스캐너가 말한 것 — 고장코드 3종

협력점 스캐너로 확인한 코드는 세 가지였습니다. 하이브리드 컨트롤(HC) 계통에서 P3004(고전압 전원)가 '현재'로, P0517(배터리 온도 센서 회로: 높음)이 '현재'와 '역사' 양쪽으로 잡혔고, ABS/VSC 계통에는 C1310(하이브리드/전기차 시스템 고장)이 떠 있었습니다. C1310은 브레이크 ECU가 하이브리드 계통 이상 신호를 받아 표시하는 2차 코드이므로, 실체는 HC 쪽 두 개입니다.

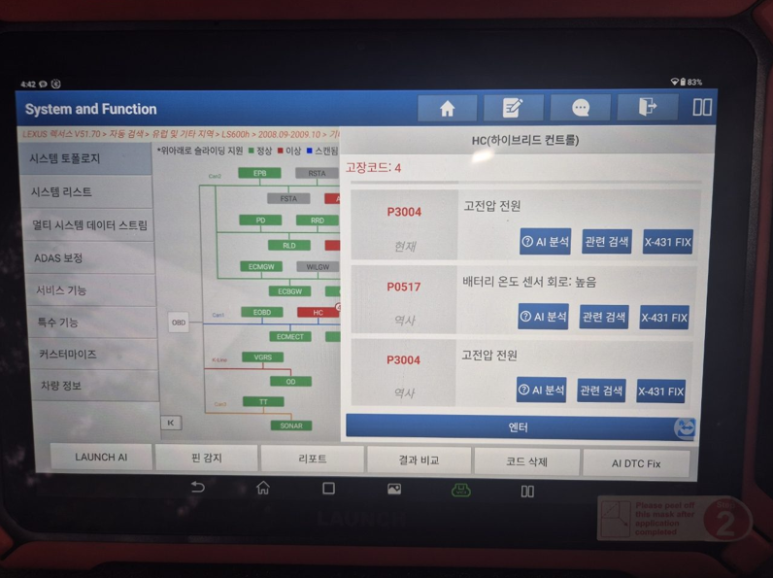

[사진2] 하이브리드 컨트롤(HC) 고장코드 — P3004 고전압 전원(현재), P0517 배터리 온도 센서 회로 높음(현재+역사)

[사진3] ABS/VSC 계통 C1310 — 하이브리드 시스템 이상을 받아 표시된 2차 코드

판정 — 20블록 전압이 전부 정상이라는 결정적 단서

여기서 가장 중요한 확인을 했습니다. 스캐너 데이터에서 1번부터 20번까지 블록별 전압을 전부 읽게 한 것입니다. 결과는 20개 블록 모두 15~16V, 빠진 블록 하나 없이 균일했습니다. 공칭 288V NiMH 팩에서 블록당 이 수치는 충전 상태의 정상 범위입니다. 즉, 저희가 공급한 모듈 20개와 고전압 전원 경로는 무죄라는 뜻입니다.

그렇다면 남는 용의자는 하나입니다. 전기를 만드는 쪽이 멀쩡한데 "온도 센서 회로 단선"과 "고전압 전원 이상"이 동시에 보고된다면, 전기를 읽어가는 쪽 — 즉 센싱 계통의 문제입니다.

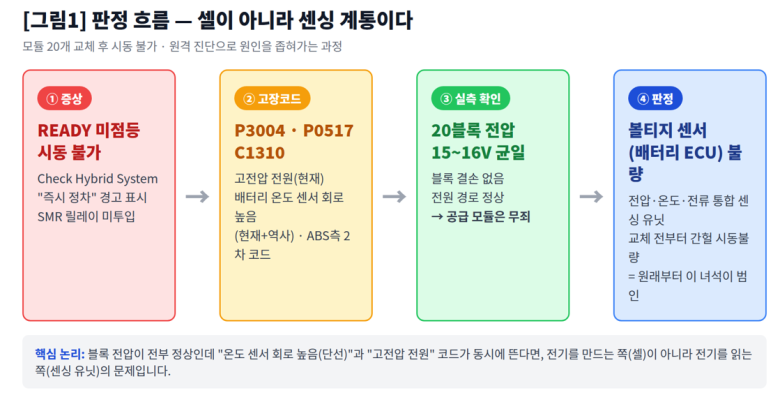

[그림1] 판정 흐름 — 증상 → 고장코드 → 블록 전압 실측 → 볼티지 센서 판정

왜 전압센서인가 — 기술적 원인 3가지

원인 1 — 볼티지 센서는 배터리팩의 '심전도 기계'다

토요타·렉서스 하이브리드에서 이 부품의 정식 명칭은 배터리 볼티지 센서(Sensor, Battery Voltage)이고, 사실상 배터리 ECU 역할을 합니다. SMR(시스템 메인 릴레이) 아래에 숨어 있는 이 유닛이 20개 블록 각각의 전압, 팩 내부 온도 센서(서미스터)의 저항값, 충·방전 전류를 통합 측정해 HV ECU로 전송합니다. HV ECU는 이 데이터가 유효할 때만 SMR을 투입해 READY를 점등합니다. 배터리가 심장이라면 볼티지 센서는 심전도 기계입니다. 심장이 아무리 건강해도 심전도 기계가 고장 나면 의사는 수술을 시작하지 않습니다. 이것이 모듈 20개를 전부 새로 갈아도 시동이 걸리지 않은 이유입니다.

원인 2 — P0517 '회로 높음'은 단선 신호, P3004는 센싱 무효 신호

온도 센서 회로는 서미스터(온도에 따라 저항이 변하는 소자)에 풀업 전압을 걸어 읽는 구조라, 회로가 끊어지면 전압이 상한에 붙어 '회로: 높음'으로 표시됩니다. 커넥터 미체결이거나, 센서 자체 단선이거나, 유닛 내부 입력단 고장 — 셋 중 하나입니다. 협력점에서 커넥터 체결을 재확인했고 온도 센서는 원래 차 부품을 그대로 쓴 상태이므로, 여기에 P3004(고전압 전원)까지 동시에 '현재'로 잡힌다는 것은 개별 센서 하나가 아니라 이들을 통합 처리하는 볼티지 센서 유닛 쪽 이상 가능성이 가장 높다는 판정으로 이어집니다. 실제로 해외 정비 사례에서도 C1310과 P0517 조합이 배터리 볼티지 센서 교체로 해결된 기록이 확인됩니다.

원인 2-1 — 왜 온도 센서 하나가 시동을 막는가: NiMH 발열 특성과 밀폐 공랭 구조

"온도 센서쯤이야"라고 생각하기 쉽지만, 니켈수소(NiMH) 배터리에서 온도 데이터는 전압과 동급의 안전 필수 입력입니다. NiMH는 화학적으로 '발열 배터리'이기 때문입니다. 충전 반응 자체가 발열 반응인 데다, 충전 말기에는 양극에서 발생한 산소가 음극에서 재결합하면서 들어온 전기 에너지가 거의 전부 열로 바뀝니다. 회생제동으로 순간 대전류가 수시로 들어오는 HEV 환경에서 이 발열은 상시 발생합니다. 게다가 NiMH는 온도가 오르면 충전 수용성이 떨어져 전류가 더 많이 열로 전환되고, 그 열이 다시 온도를 올리는 양의 되먹임(열폭주 경향)에 취약합니다. 이 상태가 지속되면 KOH 전해액의 수분이 증발하며 모듈은 비가역적으로 열화됩니다.

그런데 LS600h의 배터리팩 구조를 보면, 모듈 20개가 상·하부 철제 케이스 안에 들어 있고 냉각팬용 흡기 덕트 외에는 거의 밀폐 상태입니다. 방열 수단은 공랭 단일 경로 — 냉각팬 하나뿐이고, 그 팬의 회전수 제어 입력이 바로 팩 바닥의 온도 센서입니다. 온도 데이터가 죽으면 HV ECU는 ① 지금 팩이 몇 도인지 모르고 ② 팬을 얼마나 돌려야 할지 모르고 ③ 충·방전 전류를 얼마나 제한해야 할지도 모릅니다. 288V 발열 배터리를 '눈 감고' 운용하는 셈이라, 릴레이를 아예 닫지 않는 것이 시스템이 택할 수 있는 유일하게 안전한 결정입니다. P0517이 단독으로도 READY를 막을 수 있는 이유이며, 이번 차의 시동 불능은 토요타의 안전 설계가 정확히 설계대로 동작한 결과입니다.

원인 3 — 교체 전부터 있던 간헐 시동 불량, 18년 전장품의 노화

결정적인 방증은 이력입니다. 이 차는 모듈을 교체하기 전에도 오래 세워둔 뒤 시동을 걸면 READY가 들어왔다가 꺼지는 간헐 불량이 있었습니다. 배터리 성능 저하만으로는 설명이 덜 되는 패턴입니다. 18년, 39만km를 버틴 전장 유닛은 기판 솔더 크랙, 커패시터 열화, 커넥터 접점 산화가 누적되며 '간헐 불량 → 완전 불량'의 경로를 밟습니다. 이번 팩 탈착·조립 과정의 물리적 자극이 임계점에 있던 유닛을 완전 고장으로 넘어뜨렸을 가능성이 높습니다. 즉, 이 차의 시동 문제는 처음부터 배터리와 센서의 복합 문제였고, 모듈 교체는 그중 절반을 해결한 상태였던 것입니다.

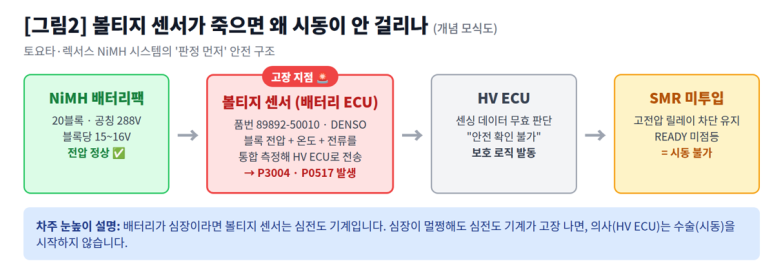

[그림2] 볼티지 센서가 죽으면 왜 시동이 안 걸리나 — 판정 우선 안전 구조 (개념 모식도)

범인의 얼굴 — 품번 89892-50010

판정이 서면 부품은 명확해집니다. 이 차(2008.09~2009.10 사양)의 배터리 볼티지 센서는 토요타 순정 품번 89892-50010, DENSO 제조입니다. 2009년 11월 생산분까지 적용되는 품번이며, 2010년식부터는 89892-50020으로 변경됩니다. 신품은 미국 정가 기준 약 526달러 수준의 부품입니다. 다행히 배터리팩토리가 보유한 재고 센서의 품번이 정확히 일치해, 수배 대기 없이 바로 교체 진행이 가능했습니다.

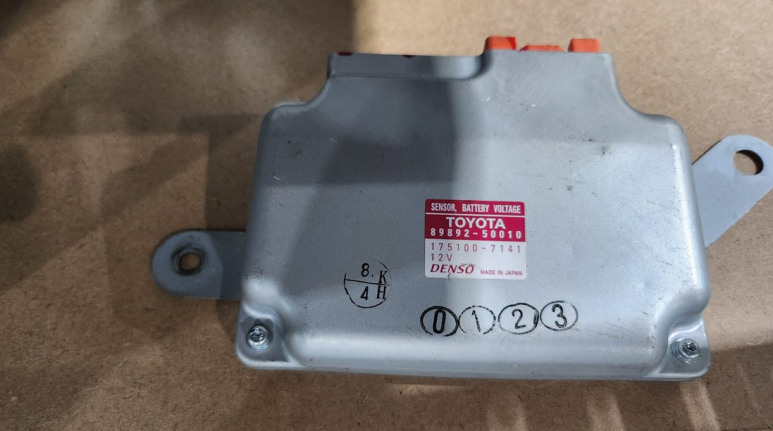

[사진4] 배터리 볼티지 센서 — TOYOTA 89892-50010 · DENSO 175100-7141, SMR 릴레이 하단 장착

렉서스 공식 서비스센터라면 어땠을까

렉서스 공식 서비스센터는 순정 신품 부품과 표준 정비 절차라는 가장 신뢰할 수 있는 기준을 제공합니다. 다만 이런 케이스에서는 구조적인 어려움이 있습니다. 18년 된 차량의 하이브리드 배터리 관련 수리는 통상 팩 어셈블리 단위 신품 교체로 접근하는데, 신품 어셈블리는 시장 일반 범위에서 6백만 원대의 견적이 나오며 구형 차량은 부품 수급 자체가 어려운 구간에 들어가 있습니다. 39만km 차량에 그 비용은 사실상 폐차 판정과 같습니다. 배터리팩토리는 같은 상황에서 블록 전압 실측으로 팩과 센서를 분리 판정하고, 재생 모듈과 부품 단위 교체로 차를 살리는 길을 찾습니다. 공식센터의 기준이 있기에 저희의 수치 판정이 의미를 갖습니다 — 두 접근은 대체재가 아니라 차주의 선택지입니다.

⚠️ 고전압 안전 경고 — 반드시 지켜주세요

이 배터리팩은 공칭 288V 고전압 시스템입니다. Check Hybrid System과 "즉시 정차" 문구가 표시되면 무리한 재시동 시도 없이 전문점에 견인 입고하십시오. 팩 내부 작업은 반드시 서비스 플러그(세이프티 플러그) 탈거와 절연장갑 착용 후 진행해야 하며, 이를 지키지 않으면 감전으로 생명이 위험할 수 있습니다. 볼티지 센서는 SMR 릴레이 하단에 있어 교체 시에도 동일한 절연 절차가 필요합니다.

체크리스트 — LS600h·토요타/렉서스 HEV 시동 불량이라면

🔴 ✅ Check Hybrid System + "즉시 정차" 문구 → 재시동 반복 금지, 견인으로 전문점 입고

🔴 ✅ 모듈(셀) 교체 후에도 READY 미점등 → 셀이 아니라 센싱 계통(볼티지 센서·하네스) 우선 점검

🟡 ✅ P0517 "회로 높음" → 온도 센서 커넥터 재체결 후 서미스터 저항 직접 측정으로 센서/유닛 판별

🟡 ✅ 수리 전부터 간헐 시동 불량 이력 → 18년급 전장 유닛 노화 의심, 배터리 단독 판정 금물

🟢 ✅ 전압센서 교체 후 → 코드 소거, READY 점등, 20블록 전압 재확인까지 완료해야 작업 종료

🔵 ✅ LS600h 볼티지 센서 품번: 2009.11 생산분까지 89892-50010, 2010년식부터 89892-50020

🔵 ✅ NiMH 팩은 공랭 단일 경로 — 냉각팬 흡기 덕트 막힘·팬 소음 여부를 모듈 작업 시 함께 점검

🔵 ✅ 39만km 고주행 하이브리드도 블록 전압·센싱 계통 분리 판정이 되면 폐차 대신 수리 가능

차주 FAQ

Q1. 배터리 모듈을 전부 새로 갈았는데 왜 시동이 안 걸리나요?

배터리(전기를 만드는 쪽)와 센싱 계통(전기를 읽는 쪽)은 별개이기 때문입니다. 볼티지 센서가 고장 나면 HV ECU가 배터리 상태를 확인할 수 없어 안전상 릴레이를 투입하지 않고, 새 모듈이 아무리 건강해도 READY가 켜지지 않습니다.

Q2. 전압센서(볼티지 센서)는 어떤 부품인가요?

배터리팩 안에서 블록별 전압·온도·전류를 통합 측정해 HV ECU로 보내는 배터리 ECU입니다. 토요타·렉서스는 이 부품을 'Sensor, Battery Voltage'라는 이름의 단품으로 공급하며, LS600h는 SMR 릴레이 하단에 장착돼 있습니다.

Q3. 계기판에 "즉시 정차" 문구가 떴는데 그냥 운행해도 되나요?

안 됩니다. 고전압 계통 이상 경고이므로 안전한 곳에 정차 후 견인 입고가 원칙입니다. 반복 재시동 시도는 원인 규명을 어렵게 하고 추가 손상으로 이어질 수 있습니다.

Q4. 차를 보내지 않고도 원인을 알 수 있나요?

가능합니다. 이번 사례도 협력점의 스캐너 사진과 전화 두 통, 그리고 블록별 전압 확인만으로 원격 판정했습니다. 핵심은 장비가 아니라 판정 순서 — 블록 전압이 정상인지 먼저 확인하면 셀 문제와 센싱 문제가 갈립니다.

Q5. 렉서스 공식 서비스센터와 배터리팩토리는 뭐가 다른가요?

공식센터는 순정 신품과 표준 절차라는 신뢰 기준을 제공하고, 통상 팩 어셈블리 단위 교체로 접근합니다. 배터리팩토리는 블록 전압 실측으로 팩·센서·하네스를 분리 판정해 필요한 부분만 수리합니다. 구형 차량 부품 단종 구간에서는 이 접근이 차를 살리는 유일한 길이 되기도 합니다.

Q6. 39만km 하이브리드, 폐차 대신 수리할 가치가 있나요?

판정 수치가 답합니다. 이 차는 모듈 20개 교체와 센서 하나로 다시 달릴 수 있는 상태였습니다. 차량 상태·잔존 가치·수리비를 수치로 비교한 뒤 결정해도 늦지 않습니다. 폐차는 언제든 할 수 있지만, 되돌릴 수는 없습니다.

Battery Coach 결론

모듈 20개를 갈아도 시동이 안 걸리던 39만km 렉서스 LS600h — 20블록 전압 15~16V 전부 정상이라는 실측 한 줄이 셀의 무죄와 볼티지 센서의 유죄를 갈랐습니다. 폐차 대신 수리를 택한 차주와 협력점 사장님의 결심이 헛되지 않도록, 판정이 먼저, 작업은 그다음입니다.
