“BMS만 88만 원 갈았는데 또 경고등…” 그랜저 HG 하이브리드 23만km, 진짜 범인은 21번 셀이었습니다

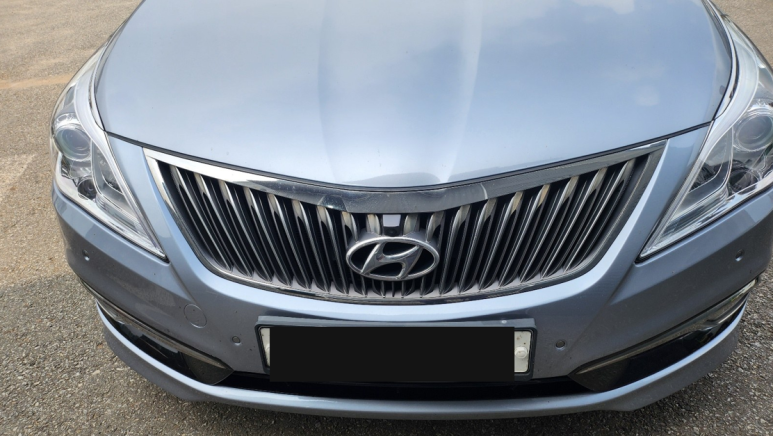

[1] 하남에서 토요일 긴급 입고된 그랜저 HG 하이브리드

핵심 요약

2016년식 그랜저 HG 하이브리드(234,065km)가 엔진 경고등으로 현대 하이테크센터에서 BMS를 신품 88만 원에 교체했지만, 얼마 지나지 않아 경고등이 재발해 이번엔 배터리팩 전체 800만 원 견적을 받았습니다. 배터리코치가 배터리를 빼지 않고 실측한 결과, 원인은 팩 전체가 아니라 21번 셀의 전압 편차 고착이었습니다. 무부하에서 0.04V, 에어컨·엔진 충전 시 0.06~0.08V까지 벌어져 허용오차를 넘겼습니다.

LDC·DC/DC·구동모터·변속기(EBS/VDC 포함)는 모두 정상이었고, 차주와 상의해 3년 이상 더 타기로 하여 3년 보증 배터리팩으로 해결했습니다.

▎배터리팩토리 Battery Packtory

배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.

차량 기본 정보

차종	현대 그랜저 HG 하이브리드 (리튬폴리머 병렬식 HEV)
연식	2016년식 · 차대번호 KMHFG4****GA027566 (부분표기)
주행거리	234,065 km
호소 증상	엔진 경고등 재발 — 하이테크센터 1차 BMS 교체(88만 원) 후에도 재점등
받은 견적	배터리팩 전체 교체 800만 원 (2차 진단)
실측 결과	21번 셀 전압 편차 고착(허용오차 초과) · 그 외 구동·전장계 정상
선택 / 결과	3년 보증 레트로핏 배터리팩 교체 — 편차 해소, 경고등 소멸

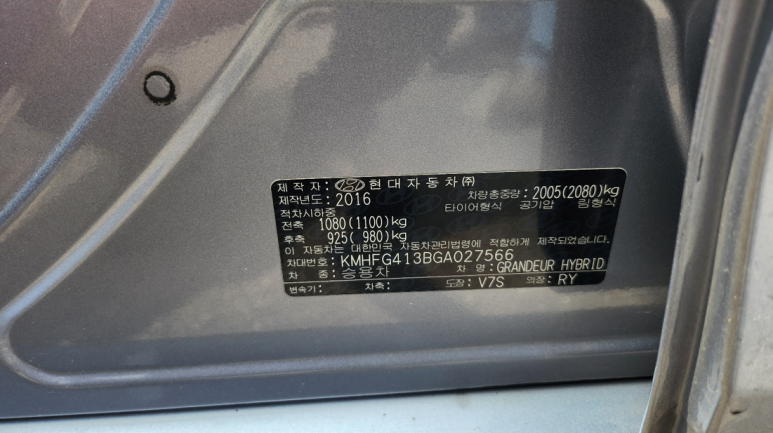

[2] 차대번호·2016 GRANDEUR HYBRID 명판 (차대번호 부분 마스킹)

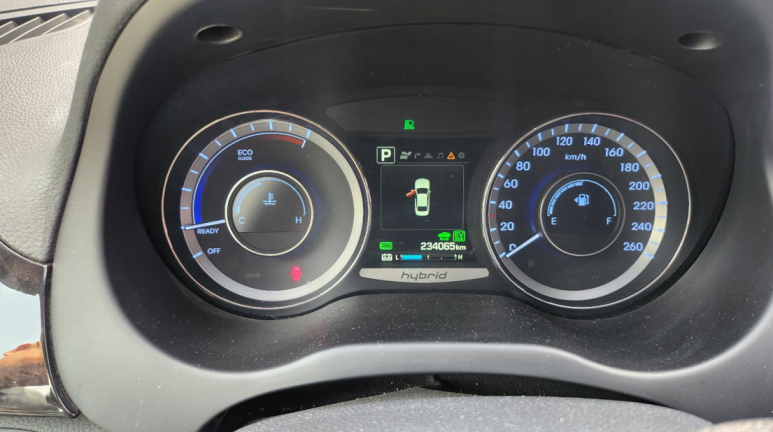

[3] 계기판 주행거리 234,065 km

황당한 재방문 — 두뇌를 갈았는데 왜 또 경고등이

차주 입장에서는 당황스러운 상황입니다. 하이테크센터에서 배터리팩은 이상이 없다며 BMS만 88만 원에 새로 달았는데, 얼마 지나지 않아 같은 엔진 경고등이 다시 들어왔습니다. 재진단에서는 이번엔 ‘배터리팩 고장’이라며 800만 원 견적이 나왔습니다. 놀란 마음에 그랜저 하이브리드 카페에서 저희 수리 사례를 보고, 토요일인데도 하남에서 급히 찾아오셨습니다.

먼저 결론부터 말씀드리면, BMS(배터리 관리 시스템)는 셀을 ‘측정하고 관리하는 두뇌’일 뿐, 늙은 셀 자체를 되살리지는 못합니다. 실제 원인이 셀에 있다면 BMS를 새로 달아도 증상은 반복됩니다. 그래서 저희는 배터리를 빼지 않고 셀 단위 전압을 직접 읽어 원인을 특정했습니다.

고장 코드 전수 스캔 — 무엇이 켜져 있었나

Autel 스캐너로 전 모듈을 오토스캔했습니다. EPB(전자식 주차브레이크)·HCU(하이브리드 제어)·ADM(어시스트 도어)·BSD(후측방 감지)에서 코드가 확인됐고, 엔진(ENG)·모터제어(MCU)·자동변속기(A/T)는 무고장(Pass)이었습니다.

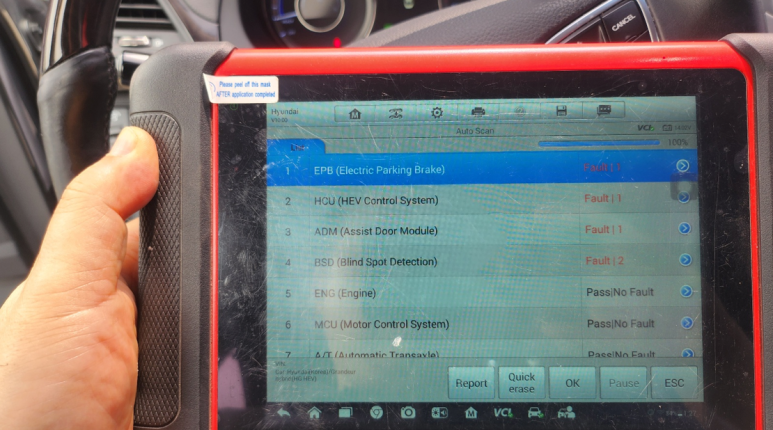

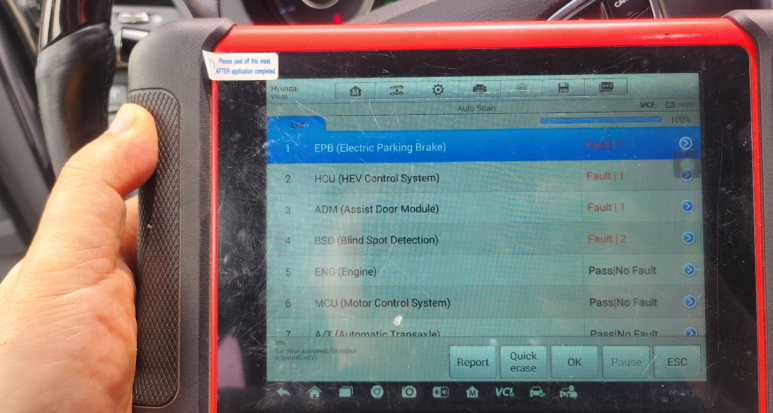

[4] 오토스캔 — EPB·HCU·ADM·BSD 코드, ENG·MCU·A/T 무고장(Pass)

[5] P1744 엔진클러치 — History(과거이력), 현재 비활성

변속기 계통의 P1744(엔진클러치 성능)는 현재 활성이 아니라 History(과거이력)였고, 클러치 학습값도 정상 범위였습니다.

실측 데이터 — 수치로 말합니다

시동을 걸고 정차한 상태에서 BMS·HCU 데이터스트림을 그대로 읽었습니다. 배터리 충전량(SOC)은 41~42%, 가용 방전출력 47,000W로 출력 자체는 살아 있었고, 모듈 1·2 온도 34℃·입구 29~30℃로 균형, 냉각팬도 작동했습니다. BMS 융착·경고·고장은 모두 ‘없음’이었습니다. 겉으로는 멀쩡해 보이는 이유가 여기 있습니다.

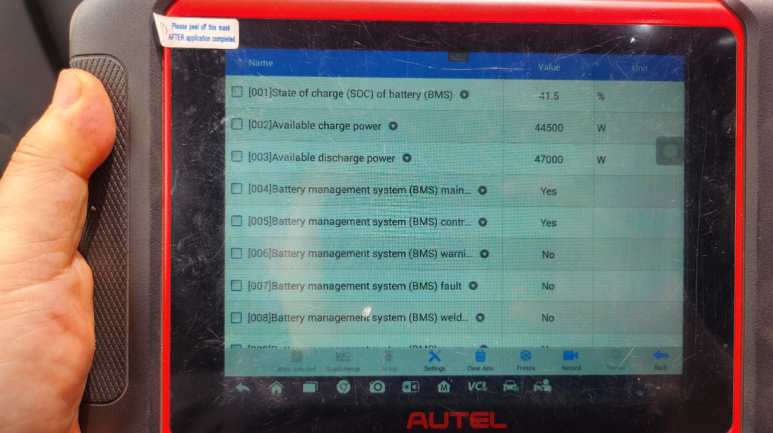

[6] BMS 데이터 — SOC 41.5%, 방전 47,000W, 융착·고장 없음

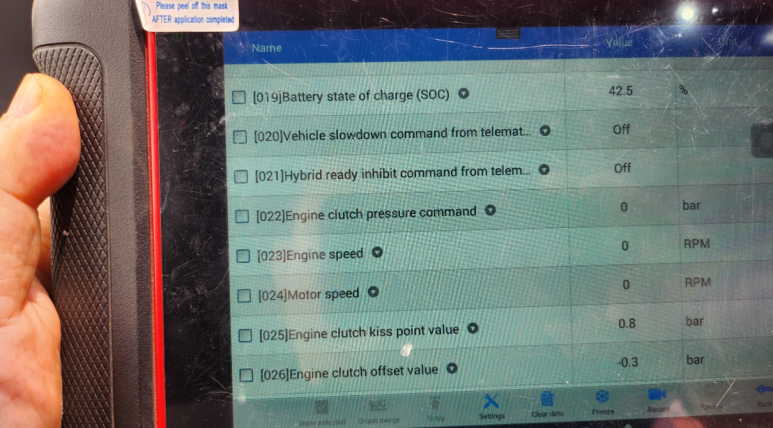

[7] HCU 데이터 — SOC 42.5%, 엔진·모터 정지 상태

핵심은 셀 전압 편차입니다. 무부하·정차에서는 최대 3.58V(40번) ↔ 최소 3.54V(21번)로 편차 0.04V였습니다. 그런데 에어컨을 강하게 틀고 엔진이 개입해 충전할 때는 최대 3.50V(48번) ↔ 최소 3.42V(21번)로 편차가 0.08V까지 두 배로 벌어졌습니다. 두 장면 모두 최소 셀이 21번으로 동일합니다. 부하가 걸릴수록 21번 셀만 유독 처진다는 뜻입니다.

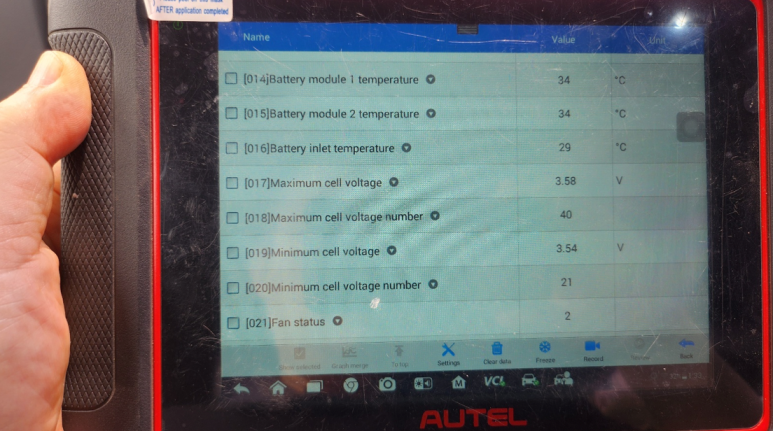

[8] 무부하 — 최대 3.58V(40번) / 최소 3.54V(21번), 편차 0.04V

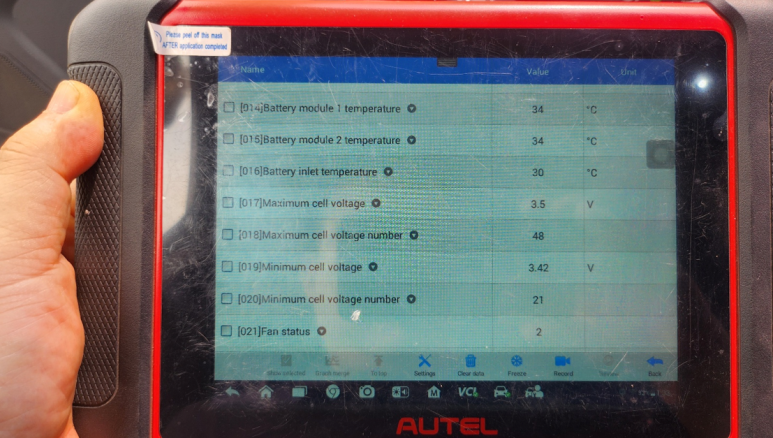

[9] 부하·충전 — 최대 3.50V(48번) / 최소 3.42V(21번), 편차 0.08V

※ 신품 BMS는 내부저항이 3mΩ 출고값으로 초기화되어 나오므로 지금 내부저항 수치는 의미가 없습니다. 그래서 절대 저항값이 아니라 ‘부하·충전 시 셀 편차’로 판정하는 것이 정확합니다.

리튬폴리머 셀 편차의 기술적 원인

원인 1 — 저SOC 반복 운영 + 23만km 누적 사이클

이 차는 충전량(SOC, State of Charge)이 41~42% 부근에서 자주 운영됩니다. 리튬폴리머 셀은 낮은 충전 구간을 오래 반복하면 음극 표면에 SEI층(고체 전해질 피막, Solid Electrolyte Interphase)이 두껍게 자라고, 전해질 염 LiPF₆(리튬헥사플루오로포스페이트)이 미량의 수분과 반응해 HF(불화수소)를 만들며 분해되어 열화가 가속됩니다.

원인 2 — 21번 셀의 내부저항 상승·용량 저하

수백 개 셀 중 가장 조건이 나빴던 21번 셀에서 리튬 석출(Lithium Plating)과 SEI 성장이 먼저 진행됐습니다. 그 결과 이 셀만 내부저항이 커지고 유효 용량이 줄어, 같은 전류에도 전압이 더 크게 내려앉습니다. 사람으로 치면 한 혈관만 좁아져 그 부위 혈압이 유독 떨어지는 상태입니다.

원인 3 — 부하·충전 시 편차 확대 → 고착 → 경고등 재점등

에어컨을 강하게 틀거나 엔진이 개입해 충전할 때 전류가 커지면 21번 셀만 더 처져 편차가 0.06~0.08V로 벌어지고, 이 상태가 고착됩니다. BMS는 이 불균형을 이상으로 판단해 결국 다시 경고등을 띄웁니다. BMS를 새로 달아도 셀 편차라는 근본 원인이 남아 있으니 재발한 것입니다.

다른 부품은 이상 없나 — VDC·LDC·구동계 전수 검증

차주가 큰 비용을 앞두고 있어, 배터리 외 계통에 숨은 문제가 없는지 함께 검증했습니다. LDC(저전압 DC/DC 컨버터) 출력 14.3V로 정상 범위였고 12V 보조배터리 충전도 양호했습니다. DC/DC·MCU·ECU·TCU·EBS 준비상태는 모두 ‘Yes’, 엔진·모터제어·자동변속기는 무고장, VDC/차체제어는 EBS 정상에 오토스캔 결함이 없어 제동·자세제어도 이상이 없었습니다.

계통	스캔 결과	해석
EPB (전자식 주차브레이크)	Fault	배터리 무관 별개 항목 — 추후 점검
ADM (어시스트 도어 모듈)	Fault	도어 편의장치 — 주행·안전 무관
BSD (후측방 감지)	Fault	좌측 주차센서 — 차주 인지 완료
P1744 엔진클러치	History	현재 비활성·학습값 정상 → 모니터링
ENG / MCU / A/T / LDC / VDC	정상	무고장 — 구동·제동·충전 계통 건강

정리하면 수리가 필요한 실제 항목은 배터리 셀 편차 하나였습니다. 모듈 팽창이나 아세톤 냄새 등 화재로 이어질 징후는 없었고, 절연 이상도 확인되지 않았습니다. 엔진·모터·변속기·제동·충전 계통이 모두 건강했기에, 셀 문제만 해결하면 차량 수명을 안전하게 연장할 수 있다는 판단이 섰습니다.

공식 서비스센터 기준 — 비용을 사실로만 비교

현대 하이테크센터·블루핸즈는 신뢰의 기준선입니다. 고전압 배터리는 통상 10년/20만km 보증이 적용되고, 보증 종료 후에는 팩 어셈블리 단위 교체가 원칙이라 국산 하이브리드 기준 시장 일반 범위로 약 300만~500만 원, 부품 수급 상황에 따라 그 이상으로 형성됩니다. 이 차량이 받은 800만 원 견적도 이런 어셈블리 교체 접근에 따른 것으로, 바가지라기보다 진단·수리 방식의 차이입니다. 배터리팩토리는 그 옆에서 셀·모듈 단위 실측 진단을 더해, 어디까지 손대야 하는지를 수치로 확인해 드립니다.

딜러/하이테크 경로

BMS 신품 교체 88만 원 (1차, 재발)

+ 배터리팩 전체 800만 원

잠재 지출 합계 ≈ 888만 원

배터리팩토리 경로

21번 셀 편차 원인 실측 특정

3년 보증 배터리팩 교체

구동·전장계는 손대지 않음(정상 확인)

※ 비용은 ‘시장 일반 범위’이며 차량 상태·부품 수급에 따라 달라집니다. 레트로핏 보증은 1년·3년·5년 등 조건별로 운영되며, 정확한 금액은 실측 진단 후 확정합니다. 이 차량은 트랜스미션을 이미 300만 원에 교체한 매몰 비용이 있어, 최소 3년 이상 운행을 전제로 폐차보다 배터리 교체가 합리적이었습니다.

차주 체크리스트

즉시 조치	✅ 엔진 경고등이 반복 점등되면 BMS만 의심하지 말고, 부하·충전 조건에서 셀 전압 편차를 먼저 실측하세요.
즉시 조치	✅ 아세톤·단내가 나거나 모듈 팽창이 보이면 즉시 운행을 멈추세요 (본 차량은 팽창 없음 확인).
점검 권장	✅ BMS 교체 후에도 증상이 재발하면 셀 단위 편차가 부하 시 벌어지는지 재확인하세요.
점검 권장	✅ 좌측 주차센서(BSD)·EPB·엔진클러치(P1744 이력)는 배터리와 별개로 추후 점검하세요.
교체 후 확인	✅ 교체 후 셀 최대·최소 편차가 무부하·부하 모두에서 좁게 유지되는지 확인하세요.
교체 후 확인	✅ 연비가 그랜저 HG 하이브리드 본래 구간(공인 복합 약 16km/L대)으로 회복되는지 1~2주 체감하세요.
추가 정보	✅ 전체 교체 견적을 받으면 셀별 실측 데이터 공개를 요청해 근거를 확인하세요.

자주 묻는 질문 (FAQ)

Q. BMS를 새로 갈았는데 왜 또 경고등이 뜨나요?

A. BMS는 셀을 관리하는 두뇌일 뿐, 늙은 셀을 되살리지 못하기 때문입니다. 실제 원인이 셀 편차라면 BMS를 교체해도 증상은 반복됩니다.

Q. 셀 하나가 문제인데 꼭 팩 전체를 손봐야 하나요?

A. 직렬로 묶인 배터리는 가장 약한 셀이 전체 성능을 좌우합니다. 23만km·저SOC 반복으로 인접 셀도 함께 노화되어, 3년 이상 안정적으로 타려면 레트로핏 교체가 합리적이었습니다.

Q. 딜러 800만 원 견적, 바가지인가요?

A. 바가지가 아니라 진단·수리 방식의 차이입니다. 공식센터는 어셈블리 단위 교체가 원칙이고, 셀별 실측을 더하면 불필요한 전체 교체를 피할 수 있습니다.

Q. 배터리를 빼지 않고도 상태를 알 수 있나요?

A. 가능합니다. 시동·부하·충전 조건에서 셀 단위 전압과 편차를 실측하면, 팩을 탈거하지 않고도 어느 셀이 처지는지 특정할 수 있습니다.

Q. ‘재생’ 배터리랑 같은 건가요?

A. 다릅니다. 리튬 배터리는 SEI 성장·전해액 분해가 비가역적이라 화학적 ‘재생’이 성립하지 않습니다. 배터리팩토리는 실측 진단 기반의 레트로핏(Retrofit) 방식으로, 검증된 셀·모듈로 되살립니다.

Q. 교체하면 얼마나 더 탈 수 있나요?

A. 이 차량은 구동·전장계가 건강해 배터리만 되살리면 수명을 크게 연장할 수 있습니다. 정확한 잔존 가치는 실측 진단 수치로 판단합니다.

Battery Coach 결론

이 차의 엔진 경고등은 BMS 고장이 아니라 21번 셀의 편차 고착이 원인이었고, 나머지 구동·전장·제동계는 실측상 모두 정상이었습니다. 두뇌가 아니라 심장을 봐야 답이 나옵니다.
