같은 셀만 두 번 죽었다 — P1B96, 범인은 배터리가 아니었다

배터리코치 2026. 8. 3. 15:37

P1B70·P1B74·P1B96 무엇이 다른가 — YF 쏘나타 하이브리드 65번 셀 연속 사망 사례로 정리한 현대·기아 HEV 전압 고장코드 진단법

핵심요약

2012년식 YF 쏘나타 하이브리드(92,395km)가 P1B70·P1B96 고장코드로 배터리팩을 교체했는데, 불과 13일 만에 같은 65번 셀이 다시 죽고 P1B96이 재발했습니다.

회수한 기존 팩을 실측해 보니 팽창된 모듈의 첫 번째 셀이 2.719V — 새로 장착한 팩에서 죽은 65번 셀(2.94V)과 정확히 같은 자리였습니다. 서로 다른 두 팩에서 동일 채널의 셀이 연속으로 죽었다면, 공통 원인은 팩이 아니라 두 팩이 공유한 BMS의 센싱·밸런싱 채널입니다.

이 글은 현장에서 가장 혼동되는 P1B70·P1B74·P1B96 세 코드의 차이와, P1B96에서 셀만 교체하고 끝내면 안 되는 이유를 실측 데이터로 정리한 정비사용 기록입니다.

▎ BATTERY PACKTORY │ 배터리팩토리

배터리팩토리(Battery Packtory)는 하이브리드 차주와 전국 카센터·공업사를 위해, 2017년부터 누적 1,500건 이상의 현대·기아 리튬폴리머·토요타·렉서스 니켈수소(NiMH) 배터리팩을 빼지 않고 실측 진단·수리·교체하는, 한국·미국 특허 9건 이상을 보유한 HEV 배터리 전문 브랜드입니다.

빼지 않고 읽습니다. 수치로 말합니다.

차량 기본 정보

항목	내용
차종	쏘나타 하이브리드 (YF HEV)
연식 / 주행거리	2012년식 / 92,395km
고장 내용	P1B70·P1B96 → 팩 교체 13일 후 P1B96 재발, 65번 셀 저전압, 기존 팩 모듈 팽창
선택	검증 배터리팩 재교체 + BMS 교체 (센싱 채널 원인 규명)
결과	두 팩 동일 채널 연속 사망으로 BMS 원인 특정, 재발 차단 조치

"팩을 갈았는데, 또 그 코드가 떴습니다"

정비 현장에서 이것만큼 맥 빠지는 순간이 없습니다. 밸런싱까지 마친 검증 팩으로 교체했고, 출고 전 수치도 깨끗했는데, 2주도 안 돼 같은 경고가 다시 뜹니다. 차주는 "고친 게 맞느냐"고 묻고, 정비사는 배터리를 의심할 수밖에 없습니다. 그런데 이번 사례는 그 의심의 방향이 틀렸다는 것을 수치로 보여줬습니다. 부산의 협력 정비업체와 함께 겪은 실제 과정을 처음부터 끝까지 공개합니다.

사건의 전개 — 7월 7일부터 7월 23일까지

1) 최초 진단: P1B70 + P1B96 동시 검출

[사진1] 최초 진단 화면 — P1B70(고전압 배터리 저전압), P1B96(고전압 배터리 전압 센싱이상)이 함께 검출됐다.

7월 7일, 부산의 정비업체에서 진단 결과가 왔습니다. P1B70(고전압 배터리 저전압)과 P1B96(고전압 배터리 전압 센싱이상), 그리고 배터리 모듈 하나가 부풀어 있다는 소견이었습니다. P1B70은 현대·기아 HEV에서 셀 저전압 사망 시 흔히 만나는 코드라 배터리팩 교체를 권고했습니다. 이 시점에는 P1B96이 던지는 경고를 아직 온전히 읽지 못했습니다.

2) 발송 전 검증: 72셀 밸런싱 완료

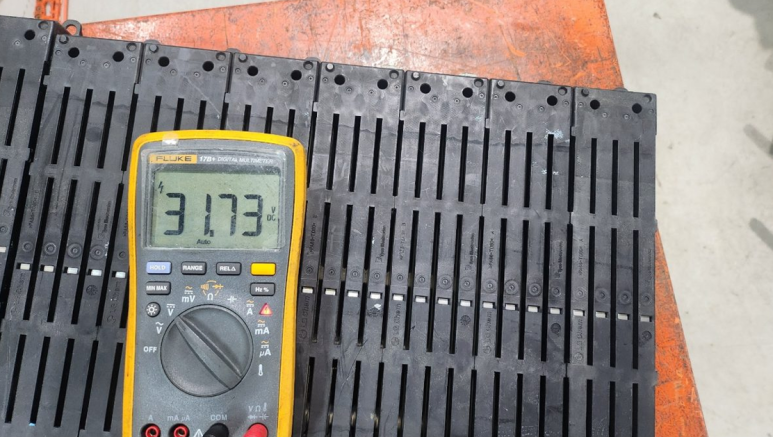

[사진2] 발송 전 모듈별 전압 확인 — 8셀 모듈 기준 31.72~31.73V로 9개 모듈 전량 밸런싱 완료.

9개 모듈, 72셀 전체를 밸런싱하고 모듈별 전압을 실측해 사진으로 공유한 뒤 발송했습니다. 8셀 모듈 기준 31.72~31.73V — 모듈 간 편차 0.01V 수준의 상태였습니다. 7월 10일 부산에서 장착이 완료됐습니다.

3) 13일 후: "정차 후 시동을 꺼 주십시오"

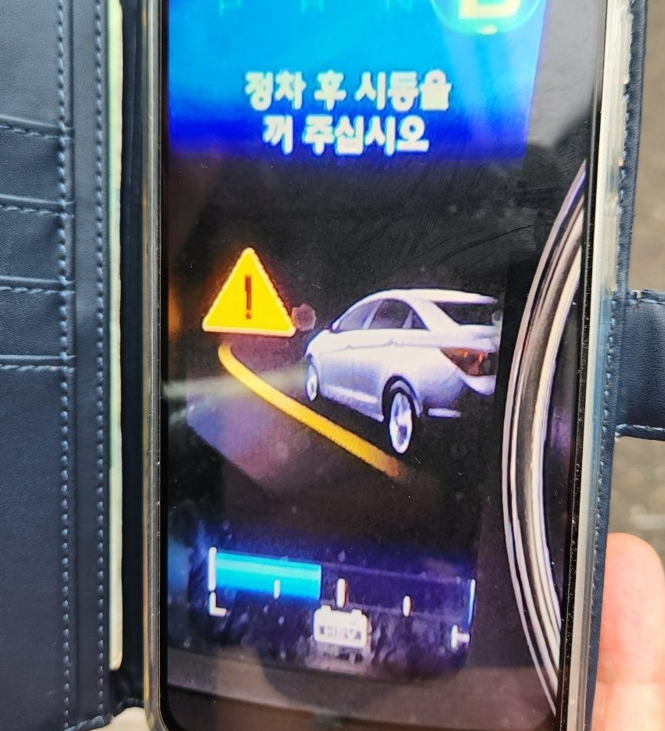

[사진3] 계기판 경고 — 고장 코드 없이 정차 요구 문구만 반복 표출됐다.

7월 20일, 계기판에 정차 요구 경고가 떴다는 연락이 왔습니다. 이 시점에는 고장 코드가 없었고 센서 데이터도 확인되지 않은 상태였습니다. 배터리는 발송 전 검증을 마쳤으니, 회생제동에 관여하는 AHB나 충·방전을 담당하는 HPCU 쪽 성능 저하를 먼저 의심하는 것이 자연스러운 순서였습니다. 그러나 이 판단은 곧 수정됩니다.

4) 재입고 진단: 65번 셀 2.94V, 편차 0.90V

[사진4] G-Scan 센서데이터 — 65번 셀 2.94V, 셀간 전압편차 0.90V, 최대 내부저항 셀번호 65.

7월 23일 차량이 재입고되자 P1B96이 검출됐고, 센서 데이터를 확인하니 답이 보이기 시작했습니다. 65번 셀만 2.94V(측정 시점에 따라 2.7V대까지 하강), 나머지 71개 셀은 3.66~3.84V. 셀간 편차는 무려 0.90V였고, 최대 내부저항 셀 번호도 65번이었습니다. 정상 팩의 셀간 편차는 소수점 첫째 자리, 0.1V를 넘지 않아야 합니다.

P1B70 · P1B74 · P1B96 — 현장에서 가장 혼동되는 세 코드

세 코드 모두 진단기에는 '배터리 전압 문제'로 보입니다. 실제로 기아 북미 기술자료(PS292)는 이 세 코드를 '고전압 배터리 센서 회로 고장'이라는 하나의 진단 흐름으로 묶어 안내할 정도로, 제조사 문서에서도 한 계열로 취급됩니다. 혼동은 코드가 무분별해서가 아니라, 세 코드가 서로 다른 것을 감시하는데 최종 관측치가 모두 '낮은 셀 전압'으로 수렴하기 때문에 생깁니다. 감시 대상이 무엇인지로 구분하면 명확해집니다.

AI 활용

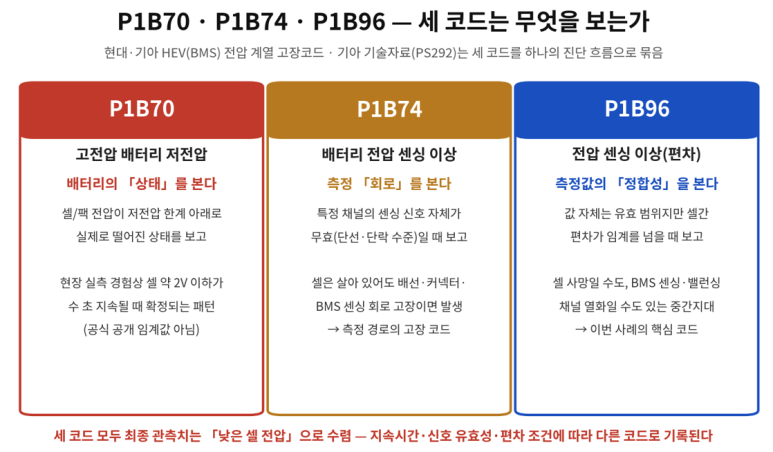

[그림1] 세 코드의 감시 대상 비교 — 상태(P1B70), 회로(P1B74), 정합성(P1B96).

코드	GDS 표기	감시 대상	현장 해석
P1B70	고전압 배터리 저전압	배터리의 상태	셀/팩 전압이 저전압 한계 아래로 실제 하강. 현장 실측 경험상 셀 약 2V 이하가 수 초 지속될 때 확정되는 패턴(공식 공개 임계값 아님)
P1B74	배터리 전압 센싱 이상	측정 회로	센싱 신호 자체가 무효(단선·단락 수준). 셀이 멀쩡해도 배선·커넥터·BMS 센싱 회로 고장이면 발생
P1B96	고전압 배터리 전압 센싱이상(편차)	측정값의 정합성	값은 유효 범위지만 셀간 편차가 임계 초과. 셀 사망일 수도, BMS 채널 열화일 수도 있는 중간지대 코드

핵심은 마지막 줄입니다. P1B96은 '셀이 죽었다'와 'BMS의 그 채널이 죽었다'를 구분해 주지 않습니다. 같은 2.7V라는 숫자가 진짜 셀의 죽음일 수도, 죽어가는 센싱 채널이 만든 허상일 수도, 혹은 이번 사례처럼 고장 난 채널이 실제로 셀을 죽인 결과일 수도 있습니다.

반전 — 회수한 기존 팩이 말해준 진실

[사진5] 회수된 기존 팩 — 모듈 1개의 측면이 부풀어 있었다.

[사진6] 팽창 모듈의 8셀 개별 실측 — 1번 셀만 2.719V (외부 계측기 실측).

부산에서 회수된 기존 팩을 열었습니다. 측면이 부풀어 오른 모듈이 하나 있었고, 그 모듈의 8개 셀을 외부 계측기로 개별 실측하니 1번 셀만 2.719V, 나머지는 3.83~3.84V였습니다. 여기서 결정적인 숫자 하나. YF HEV 팩은 8셀 모듈 9개의 직렬 구성입니다. 65 = 8×8 + 1, 즉 65번 셀은 아홉 번째 모듈의 '1번 셀' 자리입니다. 회수 모듈들이 섞여 와 물리적 위치를 확정할 수는 없지만, 팽창 모듈의 죽은 셀이 하필 1번이라는 정황은 8의 배수 위치 추론과 정확히 맞아떨어집니다.

AI 활용

[그림2] 서로 다른 두 팩의 실측 비교 — 같은 자리의 셀만 죽었다.

정리하면 이렇습니다. 기존 팩에서 65번 자리 셀이 죽었고(2.719V), 밸런싱을 마치고 내려간 완전히 다른 팩에서도 13일 만에 65번 셀이 죽었습니다(2.94V). 서로 다른 두 팩이 같은 채널에서 연속으로 죽었다면, 공통 원인은 팩 안에 있을 수 없습니다. 두 팩이 공유한 것은 단 하나 — 차량에 남아 있던 BMS입니다.

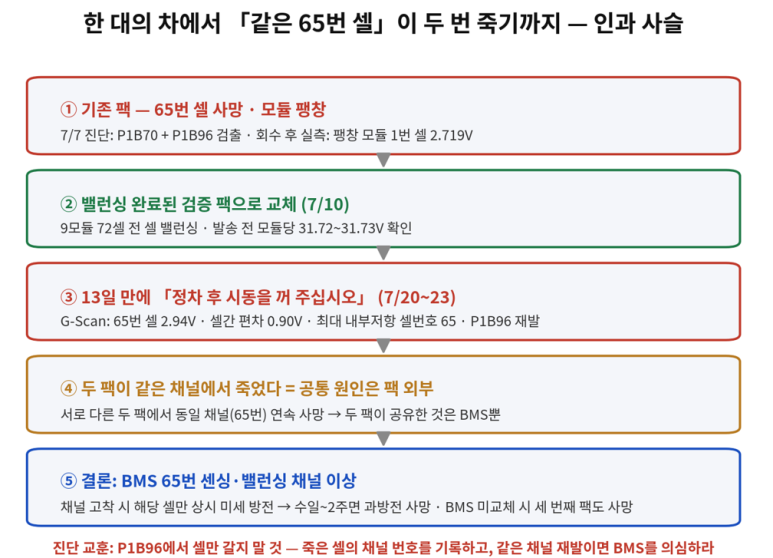

[그림3] 인과 사슬 — BMS 65번 채널 이상이 두 팩의 같은 셀을 연속으로 죽인 경로.

기술적 원인 분석 — 왜 BMS가 셀을 죽이는가

원인 1 — BMS 65번 센싱·밸런싱 채널 이상 (주원인)

BMS(배터리 관리 시스템)는 셀마다 전압 센싱 라인과 밸런싱 회로(방전 저항+스위칭 소자)를 하나씩 가집니다. 특정 채널의 밸런싱 스위치가 켜진 채 고착되면, 그 채널의 셀만 밸런싱 저항을 통해 24시간 미세하게 방전됩니다. 방전 전류가 수십 mA 수준이라도 YF HEV의 5.3Ah급 셀은 며칠에서 2주면 과방전 영역에 도달합니다 — 장착 7월 10일, 경고 7월 20일이라는 이번 시간표와 정확히 일치하는 속도입니다. 센싱 ADC(아날로그-디지털 변환기) 채널이 열화된 경우에도 해당 셀 전압을 낮게 오독해 BMS가 잘못된 밸런싱을 반복할 수 있습니다. 어느 쪽이든 관찰되는 결과는 같습니다: 그 채널의 셀만 반복적으로 죽습니다.

원인 2 — 직렬 팩의 '약한 고리' 원리와 과방전의 비가역성

72셀 직렬 구조에서는 채널 하나의 고장이 팩 전체를 무력화합니다. 리튬폴리머 셀이 과방전 한계 아래로 내려가면 음극의 구리 집전체가 전해액에 용해되기 시작하고, 이는 되돌릴 수 없는 손상입니다. 재충전해도 용량이 돌아오지 않고 내부저항만 치솟습니다 — 이번 차량에서 최대 내부저항 셀 번호가 65번으로 학습된 것이 그 증거입니다. 셀 하나가 이렇게 무너지면 셀간 편차가 임계를 넘고, BMS는 P1B96을 기록하며 출력을 제한합니다.

원인 3 — 여름 부하 환경이 사망 시점을 앞당겼다 (촉진 요인)

YF HEV의 에어컨 컴프레서는 엔진 벨트가 아니라 고전압 배터리에 직결된 전동식이라, 7월에는 정차 중에도 고전압 배터리가 계속 소모됩니다. 부산의 언덕 지형과 시내 가다서다 운행은 방전 요구는 키우고 회생제동 충전 기회는 줄입니다. 이 저SOC(낮은 충전 잔량) 환경 자체가 셀을 죽인 것은 아니지만, 상시 방전 채널에 물린 65번 셀이 과방전 한계에 도달하는 시점을 앞당기는 촉진 요인으로 작용했다고 판단합니다.

정비사를 위한 P1B96 4단계 진단 수칙

1단계 — 채널 번호를 기록하라

최소 전압 셀 번호, 최대 내부저항 셀 번호를 반드시 기록합니다. 이 번호가 이후 모든 판단의 기준점입니다.

2단계 — 외부 계측기로 교차 실측하라

BMS 자체가 원인이면 진단기 표시값도 오염됩니다. 셀 전압은 외부 계측기로 직접 실측해 진단기 값과 대조해야 '진짜 죽은 셀'인지 '오독'인지 구분됩니다.

3단계 — 팩 교체 이력이 있으면 이전 사망 셀 번호와 대조하라

같은 번호면 팩이 아니라 BMS 채널을 의심합니다. 서로 다른 두 팩은 같은 자리에서 우연히 죽지 않습니다.

4단계 — BMS 교체 없이 새 팩을 넣지 마라 (채널 원인 확인 시)

채널 고장이 확인되거나 강하게 의심되는 상태에서 팩만 교체하면, 세 번째 팩의 같은 셀이 또 죽습니다. 죽은 셀은 BMS를 갈아도 살아나지 않으므로(비가역), 팩과 BMS를 함께 해결해야 합니다.

⚠ 안전 경고 — 모듈 팽창

모듈 팽창 확인 즉시 운행 중단 — 파우치 시임 파열 시 가연성 가스 방출·화재 위험. 아세톤 냄새 감지 시 즉시 정차·시동 OFF·119 신고. 이번 차량의 기존 팩에서도 팽창 모듈이 확인됐습니다. 팽창은 셀 내부에서 전해액 분해 가스가 발생하고 있다는 물리적 증거입니다.

공식 서비스센터 기준과 함께 보기

현대 하이테크센터와 블루핸즈는 이런 유형의 고장에서 순정 신품 배터리팩 어셈블리 교체를 기본 접근으로 하며, 팩과 BMS를 한 몸으로 다루기 때문에 이번 사례 같은 '채널 재발' 리스크를 원천적으로 차단할 수 있다는 것이 분명한 강점입니다. 신차 보증(10년/20만km) 이내라면 공식 센터가 최우선 선택지입니다. 같은 플랫폼인 기아 K5 HEV 쪽에서도 오토큐·하이테크센터가 참조하는 기아 기술자료(PS292)가 P1B70·P1B74·P1B96을 하나의 진단 흐름으로 묶어, 셀간 1V 이상 편차를 확인하고 주행 기록계로 재현하라고 안내합니다 — 제조사도 이 세 코드를 한 계열로 본다는 뜻입니다. 배터리팩토리는 그 기준선 위에서, 보증이 끝난 차량을 위해 셀 단위 실측으로 '팩이 원인인가, BMS가 원인인가'를 분리 규명하는 접근을 더합니다. 이번 사례처럼 두 팩의 실측 데이터를 대조하면, 진단기 화면만으로는 보이지 않는 범인이 드러납니다.

체크리스트

🔴 "정차 후 시동을 꺼 주십시오" 표출 → 즉시 안전한 곳에 정차 후 진단. 고장 코드가 없어도 BMS의 확정 전 보호 동작일 수 있음

🔴 모듈 팽창 발견 → 운행 절대 금지. 가연성 가스 방출·화재 위험, 즉시 전문점 입고

🟡 P1B96 검출 → 최소 전압 셀 번호 + 최대 내부저항 셀 번호를 기록하고 사진으로 보관

🟡 팩 교체 이력 차량에서 재발 → 이전 사망 셀 번호와 대조. 같은 번호면 BMS 채널 의심

🟢 팩+BMS 교체 후 → 셀간 편차 0.1V 이내 유지 확인, 에어컨 가동 + 언덕 포함 30분 시운전

🟢 1~2주 후 재점검 → 편차 유지·경고 미재발 확인으로 종결

🔵 진단기 표시값이 의심될 때 → 외부 계측기로 셀 전압 교차 실측 (BMS 오염 여부 판별)

자주 묻는 질문 (FAQ)

Q. P1B96이 뜨면 배터리를 교체해야 하나요?

단정할 수 없습니다. P1B96은 셀간 전압 편차를 보고하는 코드로, 실제 셀 사망일 수도 있고 BMS 센싱·밸런싱 채널 이상일 수도 있습니다. 죽은 셀의 채널 번호를 기록하고 외부 계측기로 교차 실측한 뒤 판단해야 합니다.

Q. P1B70과 P1B96은 뭐가 다른가요?

P1B70은 배터리의 '상태'(전압이 실제로 저전압 한계 아래로 하강)를, P1B96은 측정값의 '정합성'(셀간 편차 임계 초과)을 봅니다. 같은 죽은 셀 하나가 조건에 따라 두 코드를 모두 만들 수 있어 현장에서 혼동됩니다.

Q. 배터리팩을 교체했는데 같은 고장이 또 나면 뭘 봐야 하나요?

이전에 죽었던 셀 번호부터 확인하세요. 서로 다른 두 팩에서 같은 번호의 셀이 연속으로 죽었다면 공통 원인은 팩이 아니라 BMS 채널입니다. 이번 사례가 정확히 그 경우였습니다.

Q. BMS만 교체하면 죽은 셀이 살아나나요?

아니오. 과방전으로 구리 집전체가 용해된 셀은 비가역적으로 손상된 상태라 재충전해도 회복되지 않습니다. 원인(BMS)과 결과(죽은 셀)를 함께 해결해야 합니다.

Q. 셀 하나가 2.7V인데 그냥 운행해도 되나요?

안 됩니다. 정상 팩의 셀간 편차는 0.1V를 넘지 않아야 하며, 0.9V 편차는 출고 불가 수준입니다. BMS가 출력을 제한하다가 정차를 요구하게 되고, 방치하면 주변 셀까지 손상이 번질 수 있습니다.

Q. 진단기에 나오는 셀 전압을 그대로 믿어도 되나요?

대부분은 신뢰할 수 있지만, BMS 자체가 원인인 사례에서는 표시값도 오염될 수 있습니다. 중요한 판단(팩 교체, 책임 소재) 전에는 외부 계측기 실측으로 교차 검증하는 것이 안전합니다.

Battery Coach 결론

P1B96은 '셀이 죽었다'는 보고서이자, 때로는 'BMS가 셀을 죽이고 있다'는 자백이기도 합니다. 서로 다른 두 팩에서 같은 65번 셀이 연속으로 죽은 이번 사례가 그 증거입니다. 셀 번호를 기록하고, 실측으로 교차 검증하고, 재발 패턴을 대조하면 — 진단기 화면 너머의 범인이 보입니다.
